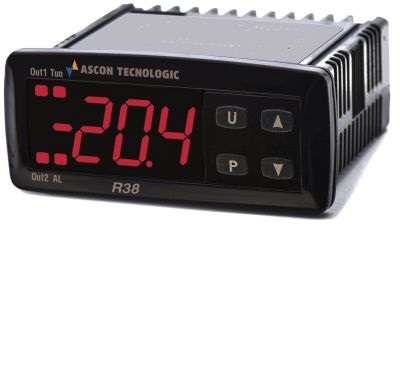

Серия контроллеров-регуляторов R38 от ASCON TECNOLOGIC с размером корпуса 78x35 мм. Это базовые приборы с изящным дизайном передней панели предназначенные для управления температурой в различных простых применениях: упаковочном оборудовании, клеевых машинах, термопринтерах, охлаждение емкостей в малых пивоварнях, различных лабораторных приборах и тому подобных устройствах.
поддерживаемые типы сигналов датчиков в зависимости от модели: термопары J, K, термосопротивления PT100 и Pt 1000 (двухпроводка), термистры PTC KTY81-121 (990 Ω @ 25 °C), NTC 103AT-2 (10KΩ @ 25 °C);
до двух дискретных выходов: релейных (SPDT, 8 А) или транзисторных (12 В - 1 мА, 10 В - 20 мА);
TTL порт для подключения A01 (перенос параметров и настройка с ПК) или ARS1 для подключения по RS485, протокол Modbus RTU;
три типа напряжения питания в зависимости от модели: 12 В ~\=, 24 В ~\=, 100-240 В~;
два типа исполнения передней панели: с физическими кнопками (как у KR1) или емкостной сенсорной панелью;
экран с одной отображаемой величиной красного или синего цвета в зависимости от модели, три цифры высотой 12 мм;
пять индикаторов для отображения состояния выходов и контроллера.
алгоритмы управления: ПИД с автонастройкой, ON\OFF (гистерезис) с нейтральной зоной и без, ON/OFF с уставкой SP1 для Out 1, уставкой SP2 для Out 2 (например, для управления двух уровневыми горелками);
«плавный пуск» и задержка при включении;
защита клапанов, компрессоров, насосов и т.п. от частых включений;
5 настраиваемых типов аварий с подтверждением (квитированием) и без;
настраиваемая функция кнопки «U»;
переключение между режимами автоматического управления и индикации;
настройка доступных для быстрого редактирования параметров и защита их паролем.
|
Заказной код ASCON TECNOLOGIC |
Описание модели R38 |
Заказной код ASCON TECNOLOGIC |
Описание модели R38 |
|
R38-FFR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, 12В~/= |
R38-LFR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, 24В~/= |
|
R38-HFR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, 100-240В~/= |
R38-FAR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, 12В~/= |
|
R38-LAR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, 24В~/= |
R38-HAR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, 100-240В~/= |
|
R38-FТR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 12В~/= |
R38-LТR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 24В~/= |
|
R38-HТR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 100-240В~/= |
R38-FFRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, OUT 2 реле, 12В~/= |
|
R38-LFRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, OUT 2 реле, 24В~/= |
R38-HFRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, OUT 2 реле, 100-240В~/= |
|
R38-FARRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, OUT 2 реле, 12В~/= |
R38-LARRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, OUT 2 реле, 24В~/= |
|
R38-HARRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, OUT 2 реле, 100-240В~/= |
R38-FTRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 12В~/= |
|
R38-LTRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, OUT 2 реле, 24В~/= |
R38-HTRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 100-240В~/= |
|
R38-FFORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 транзистор, OUT 2 реле, 12В~/= |
R38-LFORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 транзистор, OUT 2 реле, 24В~/= |
|
R38-HFORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 транзистор, OUT 2 реле, 100-240В~/= |
R38-FAORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 транзистор, OUT 2 реле, 12В~/= |
|
R38-LAORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 транзистор, OUT 2 реле, 24В~/= |
R38-HAORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 транзистор, OUT 2 реле, 100-240В~/= |
|
R38-FTORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 транзистор, OUT 2 реле, 12В~/= |
R38-LTORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 транзистор, OUT 2 реле, 24В~/= |
|
R38-HTORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 транзистор, OUT 2 реле, 100-240В~/= |
-- |
-- |
|
Заказной код ASCON TECNOLOGIC |
Описание модели R38S |
Заказной код ASCON TECNOLOGIC |
Описание модели R38S |
|
R38SFFR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, 12В~/= |
R38SLFR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, 24В~/= |
|
R38SHFR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, 100-240В~/= |
R38SFAR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, 12В~/= |
|
R38SLAR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, 24В~/= |
R38SHAR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, 100-240В~/= |
|
R38SFТR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 12В~/= |
R38SLТR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 24В~/= |
|
R38SHТR-B-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 100-240В~/= |
R38SFFRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, OUT 2 реле, 12В~/= |
|
R38SLFRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, OUT 2 реле, 24В~/= |
R38SHFRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 реле, OUT 2 реле, 100-240В~/= |
|
R38SFARRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, OUT 2 реле, 12В~/= |
R38SLARRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, OUT 2 реле, 24В~/= |
|
R38SHARRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 реле, OUT 2 реле, 100-240В~/= |
R38SFTRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 12В~/= |
|
R38SLTRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, OUT 2 реле, 24В~/= |
R38SHTRRB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 реле, 100-240В~/= |
|
R38SFFORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 транзистор, OUT 2 реле, 12В~/= |
R38SLFORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 транзистор, OUT 2 реле, 24В~/= |
|
R38SHFORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термопар, OUT 1 транзистор, OUT 2 реле, 100-240В~/= |
R38SFAORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 транзистор, OUT 2 реле, 12В~/= |
|
R38SLAORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 транзистор, OUT 2 реле, 24В~/= |
R38SHAORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термосопротивлений, OUT 1 транзистор, OUT 2 реле, 100-240В~/= |
|
R38SFTORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 транзистор, OUT 2 реле, 12В~/= |
R38SLTORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 транзистор, OUT 2 реле, 24В~/= |
|
R38SHTORB-- |
Контроллер-регулятор, 78x35 мм, аналоговый вход для термисторов, OUT 1 транзистор, OUT 2 реле, 100-240В~/= |
-- |
-- |
