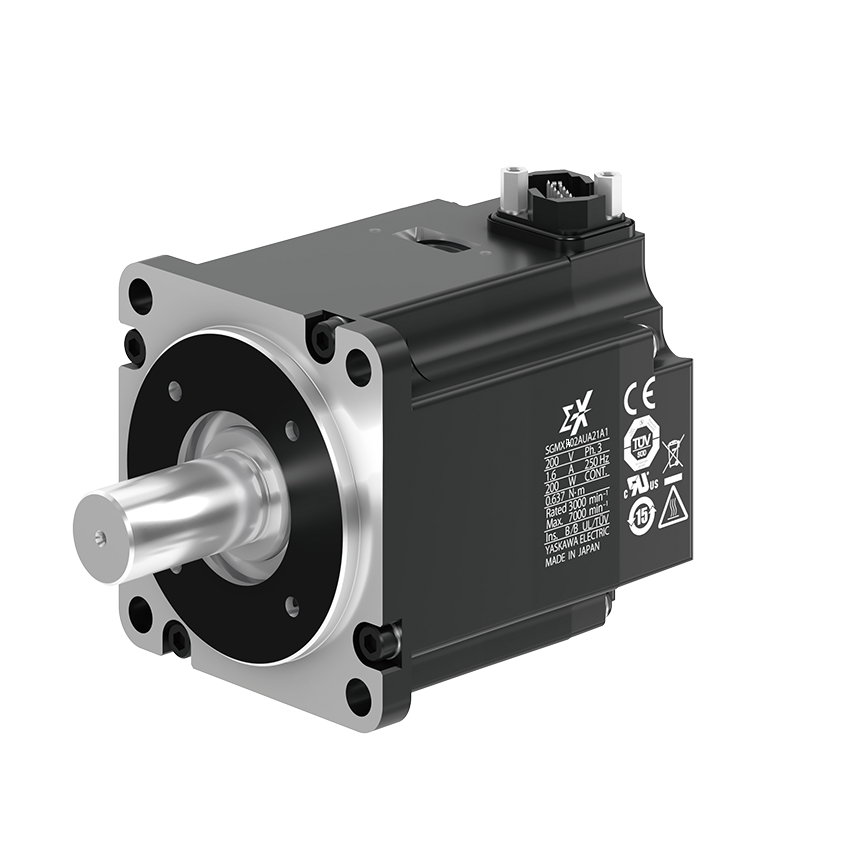

Серводвигатели серии YASKAWA Sigma-X SGMXA предназначены для использования в тяжелых задачах автоматизации, где требуется высокая скорость, динамика и точность. Благодаря компактным размерам, низкому моменту инерции и высокой скорости, эти серводвигатели позволяют обеспечивают высокую производительность механизма. Их номинальный крутящий момент достигает 22,3 Н·м, а номинальная скорость составляет 3000 оборотов в минуту. Максимальная скорость двигателей из линейки SGMXA составляет 7000 об/мин, благодаря этому время перемещения рабочего органа можно уменьшить, что позволит повысить производительность оборудования.
Все двигатели серии Sigma-X оснащены 26-битными абсолютными энкодерами с разрешением 67 108 864 имп/об, что в 4 раза превышает разрешение предыдущей серии Sigma-7.
Также в двигателях серии Sigma-X установлены дополнительные датчики, которые позволяют точно определить состояние двигателя и предотвратить внезапные отказы. К таким датчикам относятся датчики ускорения для анализа вибраций, датчик температуры, датчики износа подшипников и датчик состояния масляного уплотнения.
Широкий диапазон мощностей;
26-битный абсолютный энкодер высокого разрешения;
Доступны варианты со встроенным тормозом;
Присоединительные размеры фланца и разъёмы силового и энкодерного кабеля одинаковы с предыдущей серией Sigma-7 SGM7A;
Идеально подходит для привода высокоскоростной подачи;
Увеличена максимальная скорость до 7000 об/мин по сравнению с прошлой серией SGM7A
Низкий момент инерции и высокий крутящий момент;
Максимальный крутящий момент превышает номинальный до 3,5 раз.
Входное питание: 200В переменного напряжения;
Мощность: от 50 Вт до 7 кВт;
Номинальная скорость: 3000 об/мин,
Максимальная скорость 7000 об/мин;
Диапазон номинального крутящего момента: от 0,159 до 22,3 Нм;
Диапазон максимального кратковременного крутящего момента: от 0,557 до 54 Нм.
|

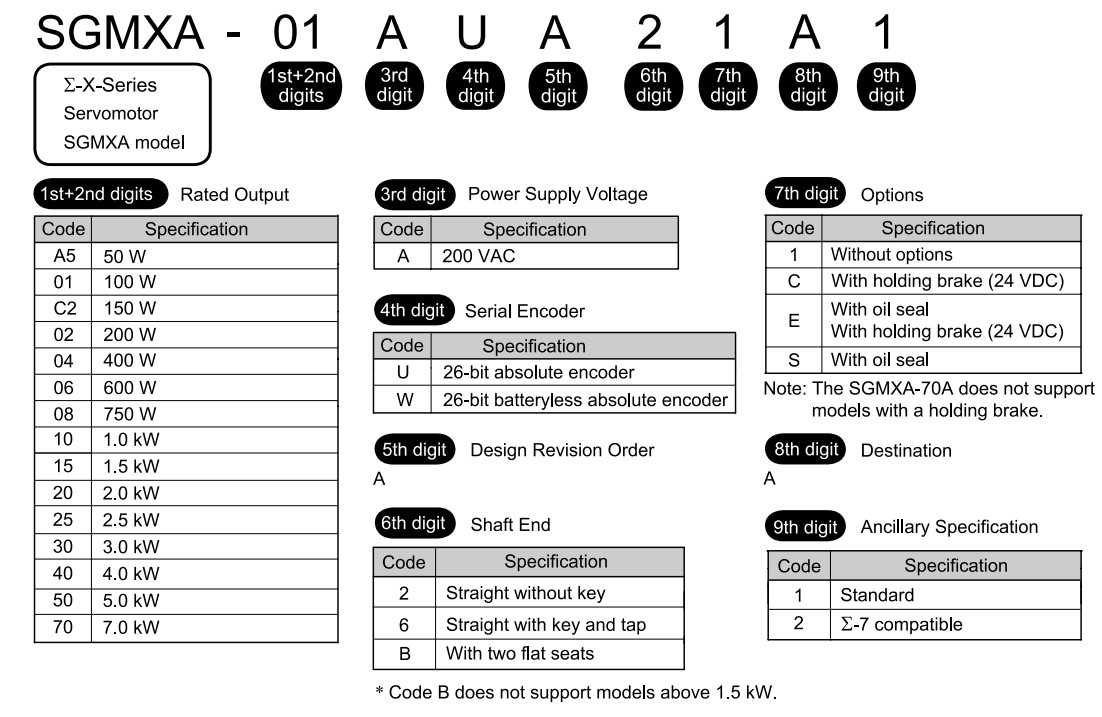

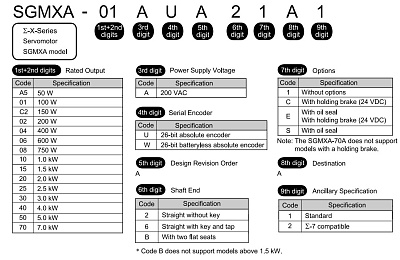

Заказной код YASKAWA |
Описание сервопривода |
|
SGMXA-A5AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 50 Вт (0,159 Нм номинальный, 0,557 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-01AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 100 Вт (0,318 Нм номинальный, 1,11 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-C2AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 150 Вт (0,477 Нм номинальный, 1,67 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-02AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,2 кВт (0,637 Нм номинальный, 2,23 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-04AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,4 кВт (1,27 Нм номинальный, 4,46 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-06AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,6 кВт (1,91 Нм номинальный, 6,69 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-08AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,75 кВт (2,39 Нм номинальный, 8,36 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-10AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1 кВт (3,18 Нм номинальный, 11,1 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-15AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1,5 кВт (4,9 Нм номинальный, 14,7 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-20AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2 кВт (6,36 Нм номинальный, 19,1 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-25AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2,5 кВт (7,96 Нм номинальный, 23,9 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-30AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 3 кВт (9,8 Нм номинальный, 29,4 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-40AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4 кВт (12,6 Нм номинальный, 37,8 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-50AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5 кВт (15,8 Нм номинальный, 47,6 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-70AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 7 кВт (22,3 Нм номинальный, 54 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-A5AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 50 Вт (0,159 Нм номинальный, 0,557 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), с тормозом |
|
SGMXA-01AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 100 Вт (0,318 Нм номинальный, 1,11 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), с тормозом |
|
SGMXA-C2AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 150 Вт (0,477 Нм номинальный, 1,67 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), с тормозом |
|
SGMXA-02AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,2 кВт (0,637 Нм номинальный, 2,23 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-04AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,4 кВт (1,27 Нм номинальный, 4,46 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-06AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,6 кВт (1,91 Нм номинальный, 6,69 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-08AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,75 кВт (2,39 Нм номинальный, 8,36 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-10AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1 кВт (3,18 Нм номинальный, 11,1 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-15AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1,5 кВт (4,9 Нм номинальный, 14,7 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-20AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2 кВт (6,36 Нм номинальный, 19,1 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-25AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2,5 кВт (7,96 Нм номинальный, 23,9 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-30AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 3 кВт (9,8 Нм номинальный, 29,4 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-40AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4 кВт (12,6 Нм номинальный, 37,8 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-50AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5 кВт (15,8 Нм номинальный, 47,6 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), без тормоза |
|
SGMXA-70AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 7 кВт (22,3 Нм номинальный, 54 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), без тормоза |
|
SGMXA-A5AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 50 Вт (0,159 Нм номинальный, 0,557 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-01AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 100 Вт (0,318 Нм номинальный, 1,11 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-C2AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 150 Вт (0,477 Нм номинальный, 1,67 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-02AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,2 кВт (0,637 Нм номинальный, 2,23 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-04AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,4 кВт (1,27 Нм номинальный, 4,46 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-06AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,6 кВт (1,91 Нм номинальный, 6,69 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-08AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0,75 кВт (2,39 Нм номинальный, 8,36 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-10AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1 кВт (3,18 Нм номинальный, 11,1 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-15AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1,5 кВт (4,9 Нм номинальный, 14,7 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-20AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2 кВт (6,36 Нм номинальный, 19,1 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-25AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2,5 кВт (7,96 Нм номинальный, 23,9 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-30AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 3 кВт (9,8 Нм номинальный, 29,4 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-40AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4 кВт (12,6 Нм номинальный, 37,8 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-50AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5 кВт (15,8 Нм номинальный, 47,6 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
SGMXA-70AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 7 кВт (22,3 Нм номинальный, 54 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), с тормозом |
|
|
|
