В случае необходимости загрузить в ПЛК SG2 программу без подключения его к ПК, предусмотрена возможность переноса програм между контроллерами при помощи специальной карты памяти SG2-PM05.
Карта памяти SG2-PM05 устанавливается в тот же разъем, через который контроллер подключается к ПК.
![Основной порт ПЛК TECO SG2 и подключения к нему Основной порт ПЛК TECO SG2 и подключения к нему](/upload/medialibrary/3fa/TECO_SG2_main_port.PNG)
Основной порт ПЛК TECO SG2 и подключения к нему
Внимание! Прежде чем подключить или отключить карту памяти,необходимо выключить питание контроллера.
Функции и ограничения
Карта памяти (SG2-PM05) обеспечивает хранение программ, значений параметров и возможность их копирования в другой контроллер SG2, однако при этом следует учитывать следующие замечания:
- При использовании карты памяти, содержимое которой создано для реле с 20 точками ввода/вывода не может быть загружена в реле с 10/12 точками ввода/вывода
- При использовании карты памяти, содержимое которой создано для реле с питанием постоянного тока не может быть загружена в реле с питанием переменного тока.
- При использовании карты памяти, содержимое которой создано для реле с транзисторными выходами не может быть загружена в реле с релейными выходами.

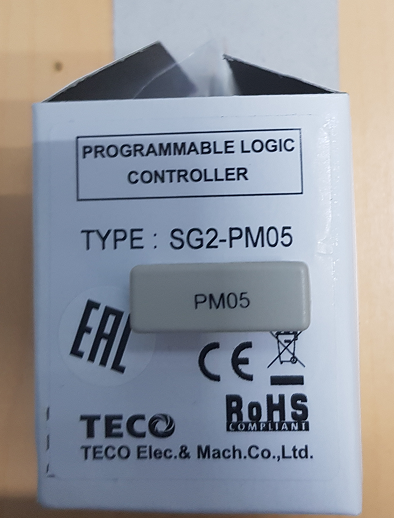

![Карта памяти TECO SG2-PM05 вместе с упаковкой Карта памяти TECO SG2-PM05 вместе с упаковкой](/upload/medialibrary/e58/TECO_SG2-PM05_box.png)
Карта памяти TECO SG2-PM05 вместе с упаковкой
Работа с PM05
Для работы с картой памяти в ПЛК SG2 необходимо остановить выполнение программы в главном меню. После этого в меню станут доступны пункты:
-
«Write/Записать» - происходит сохранение программы из ПЛК в карту памяти. Имеющаяся в карте памяти программа будет стёрта.
-
«Read/Считать» - происходит перенос программы из карты памяти в ПЛК. Имеющаяся в ПЛК программа будет стёрта.

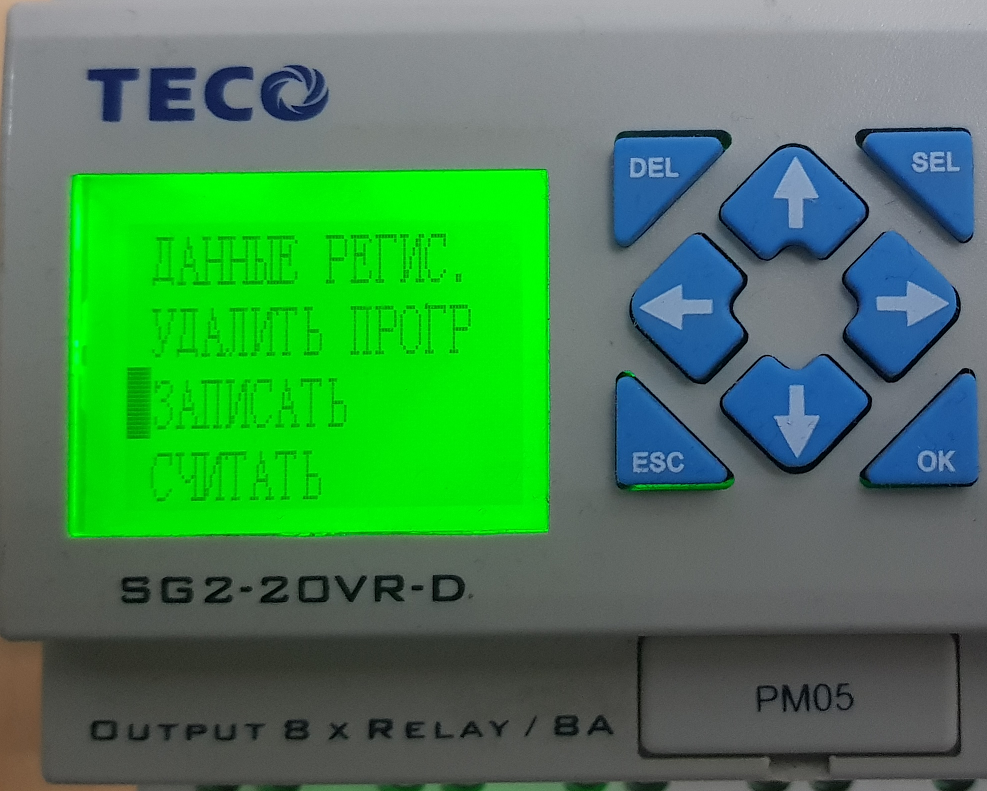

![TECO SG2 и PM05 пример основного меню TECO SG2 и PM05 пример основного меню](/upload/medialibrary/6ce/TECO_SG2_PM05_main_menu.png)
TECO SG2 и PM05 пример основного меню

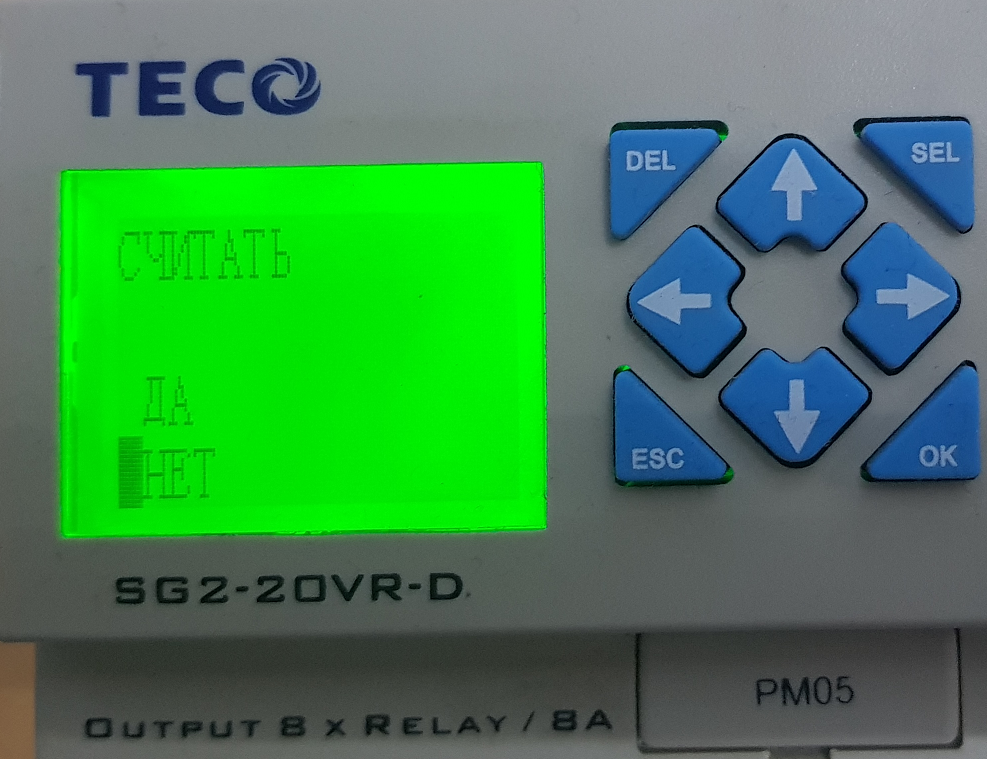

При выборе «Write/Записать» или «Read/Считать» откроется меню подтверждения действия.
![Меню подтверждения «Read/Считать» в ПЛК SG2 Меню подтверждения «Read/Считать» в ПЛК SG2](/upload/medialibrary/5fe/TECO_SG2_PM05_read_menu.png)
Пример меню подтверждения «Read/Считать» в ПЛК SG2

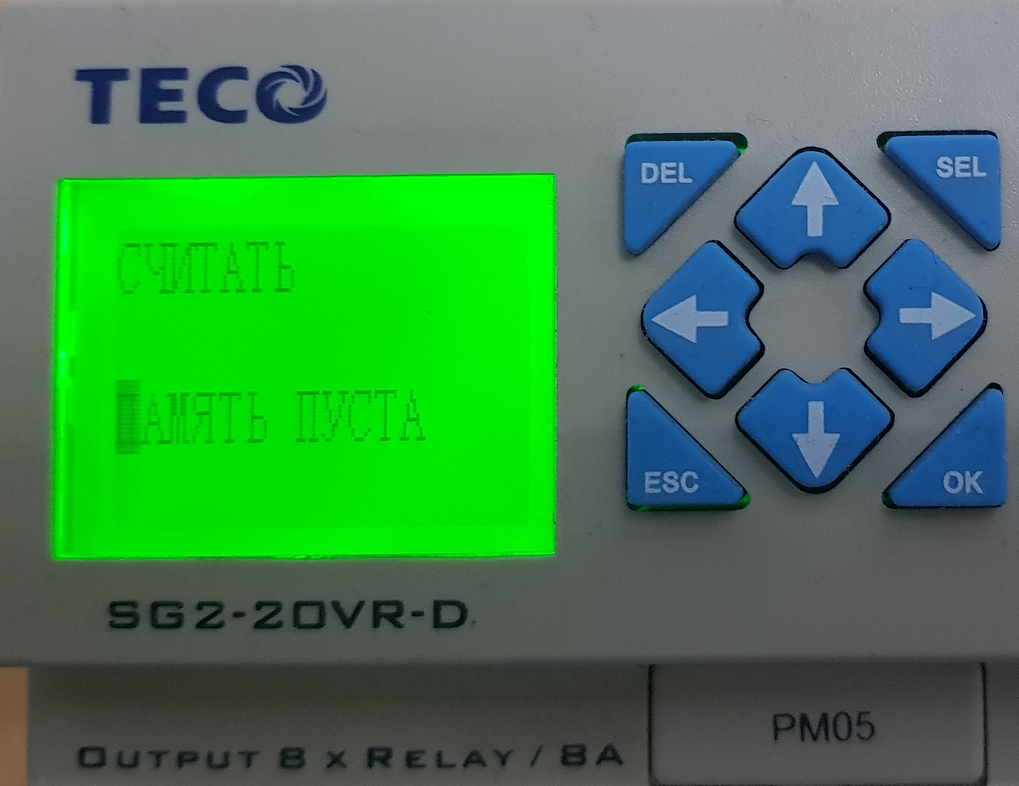

В случае если на карте нет программы, на экране появится сообщение "Память пуста".
![Сообщении об отсутствии программы на карте PM05 Сообщении об отсутствии программы на карте PM05](/upload/medialibrary/48f/TECO_SG2_PM05_read_empty.png)
Сообщении об отсутствии программы на карте PM05

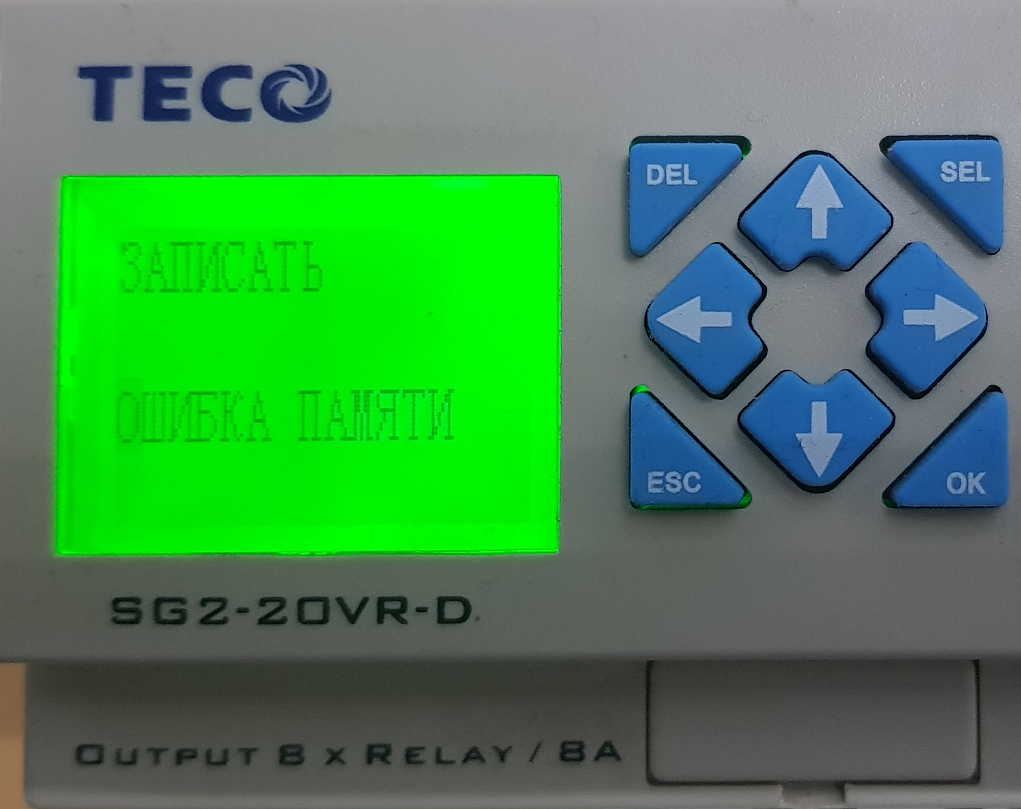

Если карта не установлена или неисправна появится сообщение "Ошибка памяти".
![Сообщение "Ошибка памяти" на экране TECo SG2 Сообщение "Ошибка памяти" на экране TECo SG2](/upload/medialibrary/f8e/TECO_SG2_PM05_write_empty.png)
Сообщение "Ошибка памяти" на экране TECO SG2
