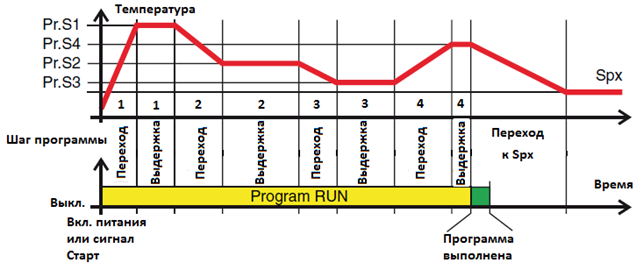

Пример программы/профиля температуры
Современная линейка контроллеров-регуляторов серии KUBE
В современной серии KUBE есть две линейки контроллеров-регуляторов, имеющих возможность работы по программе:

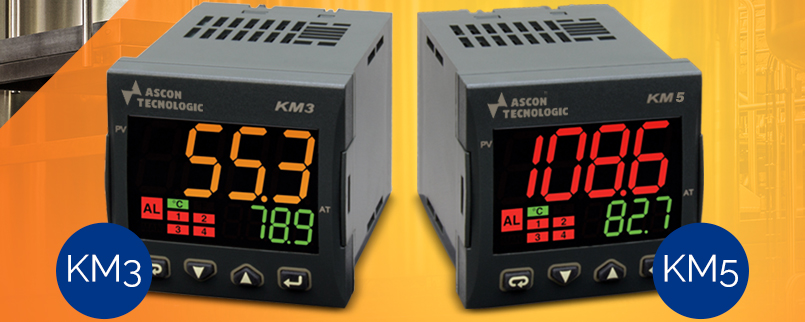

модели K_3P (KR3P, KM3P, KX3P) базовое решение с одной программой на 4 сегмента (8 шагов).
Наличие универсального аналогового входа позволяет контроллерам-регуляторам KUBE управлять по программе так же влажностью и давлением.

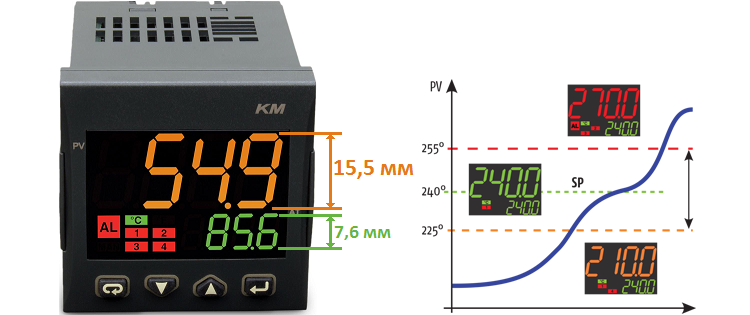

Пример экранов и диаграмма изменения цветов отображения
Варианты подключения контуров нагрева и охлаждения к KUBE
Mодели с аналоговым выходом и управления дискретными сигналами больше-меньше.
Автонастройка ПИД не требует участия человека и дает лучшее результаты в этом классе приборов.
Много полезных функций: задержка включения, плавный пуск, компенсация прерывания питания, калибровка положения датчика.
Выполнение программы может начинаться сразу после включения питания или по команде с кнопки на пульте, с дискретного входа, через меню или интерфейс связи. Точка в нижнем правом углу показывает, что программа выполняется.
По команде выполнение программы может быть приостановлено (пауза) или прервано. Если программа поставлена на паузу значение в нижней строке мигает.

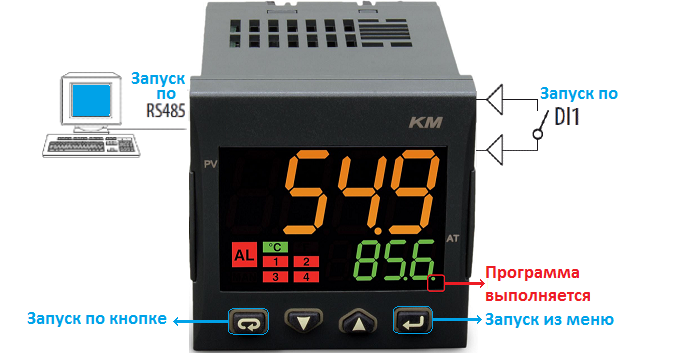

Варианты запуска выполнения программы и индикация
Информация о ходе выполнения программы может отображаться в нескольких вариантах в нижней строке на экране прибора. Доступно четыре варианта отображения данных:
Pr.tu. Во время изменения температуры отображается текущее задание. После выхода на температуру выдержки, отображается прошедшее время выдержки. При включении ожидания отсчет таймера останавливается и отображаемое значение начинает мигать.

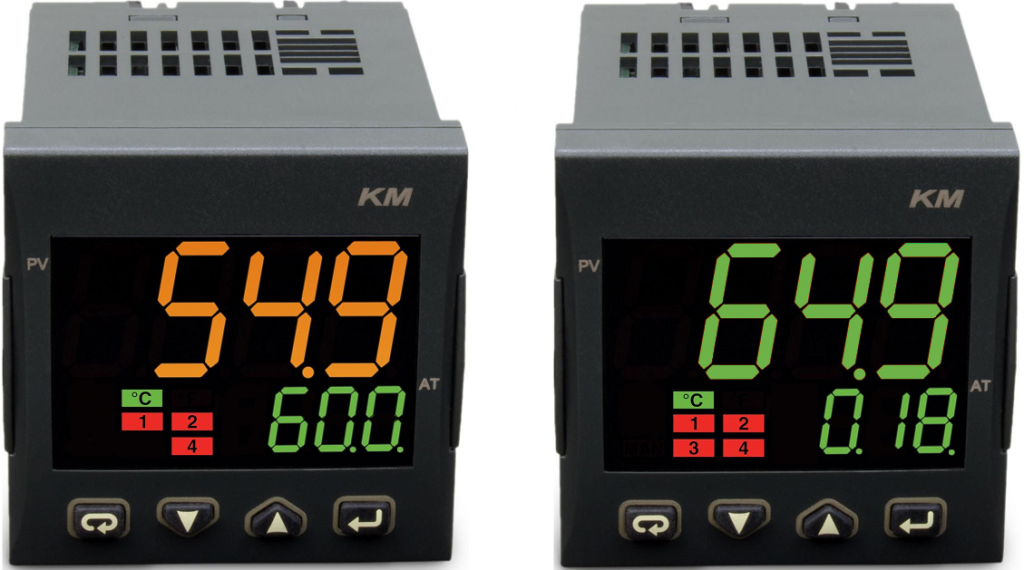

Переход в нижней строке от отображения температуры к отображению выдержки времени при использовании режимов Pr.td и P.t.tu

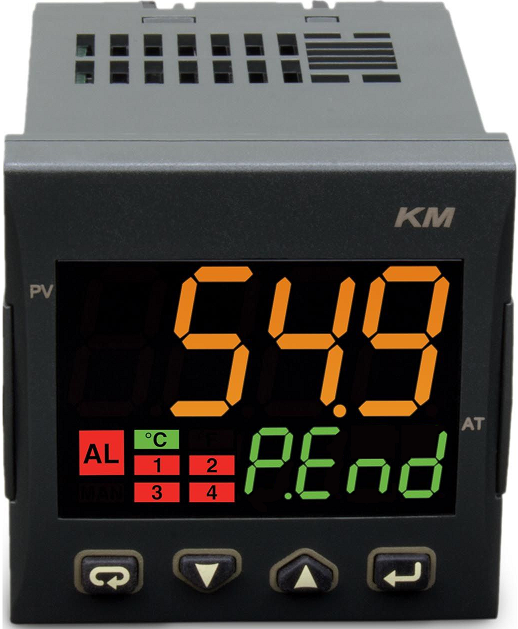

После завершения выполнения программы в нижней строке начинает мигает надпись P.End.
Индикация окончания выполнения программы в KUBE
В моделях с размером корпуса 48х96 KX3P и KX5P есть дополнительный барограф для отображения информации.

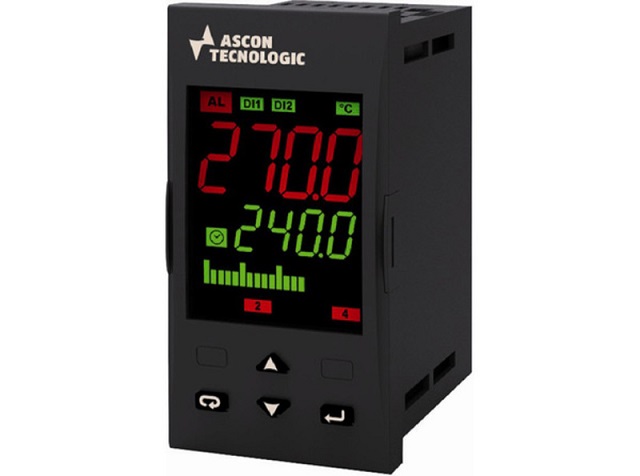

Пример общего вида экрана контроллера-регулятора 48х96 KX
На барограф можно вывести:

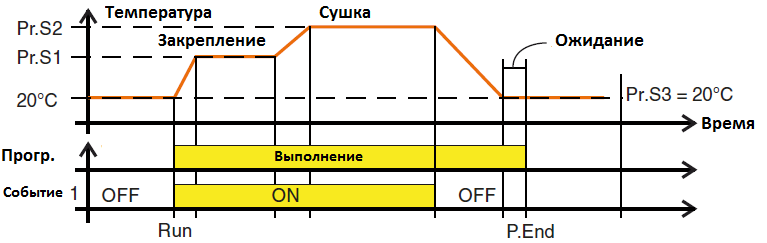

Пример программы покрасочной камеры, выход переключает заслонку подачи воздуха в камеру.
У каждой уставки есть возможность задания полосы ожидания, которая приостанавливает отсчет времени выдержки, когда измеренное значение выходит за заданные пределы. Это обеспечивает гарантированную выдержку при заданной температуре вне зависимости от внешних изменений: просадка напряжения, открытия двери печи и других.

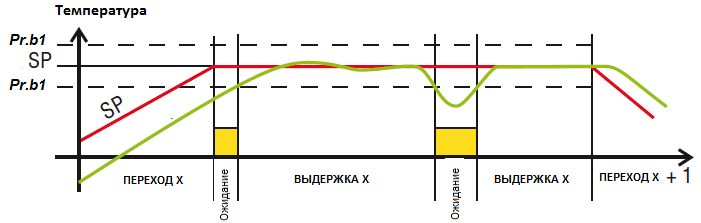

Диаграмма работы функции полосы ожидания
Во время выполнения программы прибор может запоминать используемый в данный момент сегмент программы и с интервалом в 30 минут сохраняет также прошедшее время выдержки сегмента. Если во время выполнения программы происходит отключение питания, при следующем включении прибор может продолжить выполнение программы, начиная с сегмента, выполняемого при отключении питания, с учетом уже прошедшего времени.
При использовании электрических нагревателей с управлением от ТТР, прибор может проводить качественный расчет потребленной во время выполнения программы электроэнергии (кВт/ч), по заданным значениям напряжения и потребляемого тока. Просмотреть текущее значение счетчика можно нажав 2 раза кнопку вверх. Значение счетчика сохраняется до следующего запуска программы.

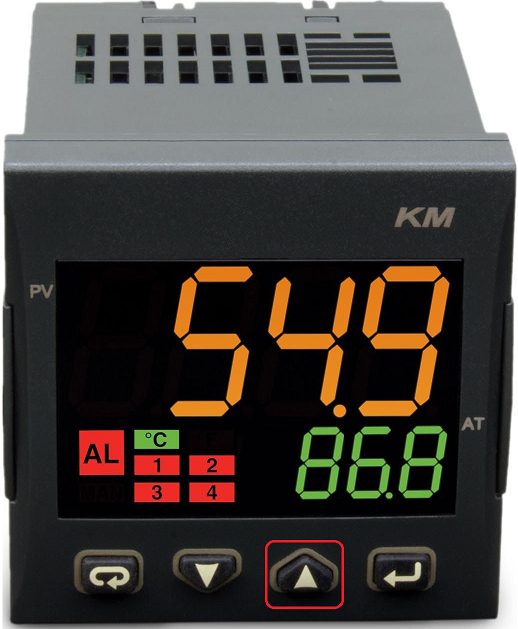

Пример отображения потребленной электроэнергии
В этой статье приведен лишь краткий обзор основных функций контроллеров-регуляторов KUBE с возможностью отработки программы. За дополнительной информацией вы можете обратиться к нам, как к официальному представителю ASCON TECNOLOGIC в России.
