ASCON TECNOLOGIC: Сброс и подтверждение аварийных событий в KUBE

В универсальных контроллерах-регуляторах KUBE помимо системных аварий предусмотрена возможность создания и настройки пользователем до 3 аварийных событий, связанных с измеренным значением.

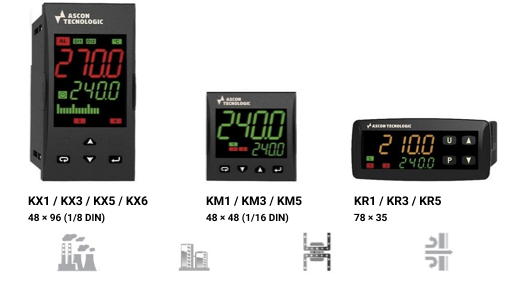

ASCON TECNOLOGIC линейка контроллеров регуляторов KUBE
Модельный ряд контроллеров-регуляторов серии KUBE

Общие сведения

В KUBE можно настроить аварии:

  • на превышение абсолютного и относительного верхнего или нижнего уровня, нахождения внутри или вне заданного диапазона.
  • на исключения для появления сигнала: в режиме ожидания, при первом включении, при изменении уставки и т.д.
  • задержку для возникновения и гистерезис для выключения.
  • на выбранный пользователем выход прибора, индивидуально или группой с логикой ИЛИ.

Но что важнее для безопасности и предупреждения повторения, предусмотрен механизм фиксирования (блокировки прибора) аварий и их сброса или подтверждения (квитирования).

“Latched alarm” (manual reset), фиксированный (блокирующий) аварийный сигнал с ручным сбросом - это аварийный сигнал, который остается активным, даже если условия, вызвавшие аварийный сигнал, больше не выполняются. Сброс аварийного сигнала может быть выполнен только по левой кнопке или дискретному входу (нужно настроить), и через цифровой порт (TTL, RS485, Ethernet, WiFi).

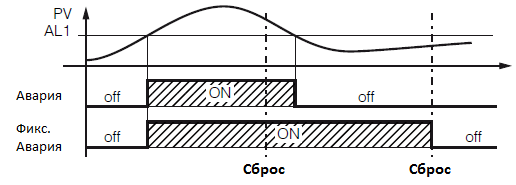

Диаграмма сброса аварий в контроллерах-регуляторах KUBE
Диаграмма сброса аварий в контроллерах-регуляторах KUBE

“Acknowledgeable”, подтверждаемый (квитируемый) аварийный сигнал - это аварийный сигнал, который можно сбросить, даже если условия, вызвавшие аварийный сигнал, все еще действуют. Подтверждение может быть выполнен по левой кнопке или по дискретному входу (нужно настроить), и через цифровой порт (TTL, RS485, Ethernet, WiFi).

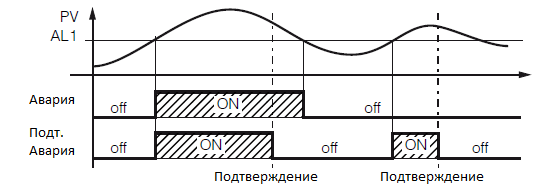

Диаграмма подтверждения аварий в контроллерах-регуляторах KUBE

Диаграмма подтверждения аварий в контроллерах-регуляторах KUBE

Фиксируемые и квитируемые аварии встречаются при управлении и контролере температуры, давления, уровня, расхода, концентрации веществ, силы, веса и тока. Благодаря универсальному аналоговому входу контроллеры-регуляторы KUBE можно использовать в различных технологических процессах.

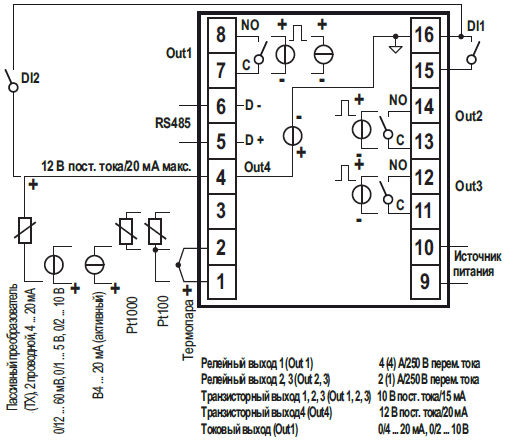

KM1-HCRR-D----E--- схема электрических подключений

KM1-HCRR-D----E--- схема электрических подключений

Пример

Для лучшего понимания применения этих функций рассмотрим пример, в котором базовая модель KM1 используется как контроллер аварийного отключения с подачей сигнала (на световой индикатор и\или зуммер, сирену).

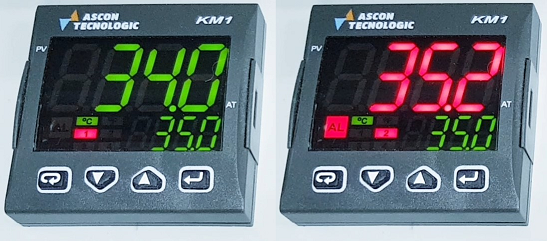

KUBE как контроллер аварийного отключения
KUBE как контроллер аварийного отключения

Контроллер должен блокировать подачу питания на нагреватели, если температура превысила заданный предел или обнаружена неисправность датчика (обрыв), контроллер неисправен или не включен.

Выход Out1 контролирует подачу питания на нагреватели и настроен как НЗ контакт, в случае аварии по превышению температуры или неисправности датчика, повторное включение будет если:

  • после получения сигнала сброса (reset) по цифровому протоколу связи c верхнего уровня и температура в этот момент ниже 25°C (Al2-HAL2=35°C–10°C).
  • будет выключено и включено питание.

Выход Out2 будет включать световую и звуковую сигнализацию и его выключение будет выполняться в следующих случаях:

  • температура упадет ниже 25°C (Al2-HAL2=35°C–10°C).
  • поступит сигнал подтверждения (ACK) с кнопки на пульте или по цифровому протоколу связи c верхнего уровня.
  • будет выключено питания.

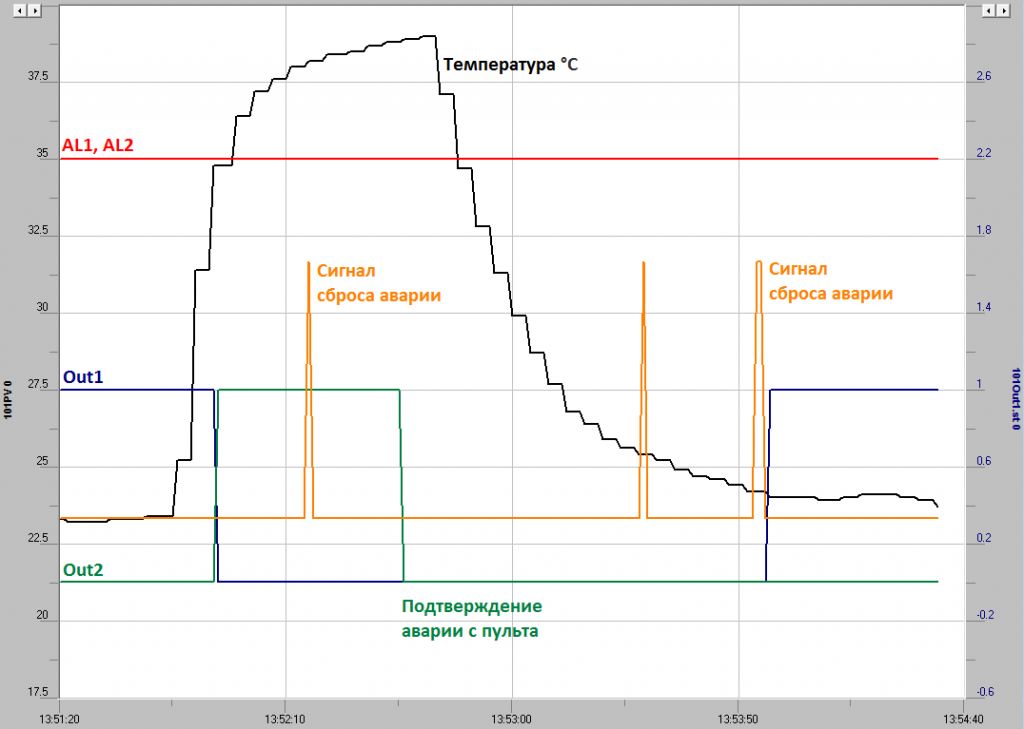

График процесса и работы выходов KM1 при аварийном превышении
График процесса и работы выходов KM1 при аварийном превышении

В случае необходимости использовать сертифицированный прибор отключения с дополнительными функциями контроля, обратите внимание на модель KM3L

Настраиваемые параметры KM1

Настройка выходов ]out:

  • o1.F=AL, Функция выхода 1: Выход сигнализации.
  • o1.AL=17, Сигнализации, связанные с выходом 1: AL1+ Неисправность датчика.
  • o1.Ac= rEU.r, Действие выхода 1: Обратное действие с обратной светодиодной индикацией. Эта установка называется “отказоустойчивой” (fail-safe) и, как правило, используется в опасных процессах для генерирования сигнализации, когда отключается источник питания прибора или запускается внутренний сторожевой таймер.
  • o2.F=AL, Функция выхода 2: Выход сигнализации/
  • o2.AL=18, Сигнализации, связанные с выходом 2: AL2+ Неисправность датчика.
  • o2.Ac= dir, Действие выхода 1: Прямое действие.

Настройка выходов KM1
Настройка выходов KM1

Настройка аварий ]AL1:

  • AL1t=HiAb, Тип сигнализации 1: Абсолютная сигнализация верхнего предела.
  • Ab1=2, Функция сигнализации 1: Фиксированная сигнализация (ручной сброс).
  • AL1=35, Порог сигнализации 1: 35°C.
  • HAL1=10, Гистерезис сигнализации 1: 10°C.

Настройка аварий ]AL2:

  • AL2t=HiAb, Тип сигнализации 2: Абсолютная сигнализация верхнего предела.
  • Ab2=4, Функция сигнализации 2: Подтверждаемая сигнализация.
  • AL2=35, Порог сигнализации 1: 35°C.
  • HAL2=10, Гистерезис сигнализации 1: 10°C.

Настройка аварий в KM1
Настройка аварий в KM1

Настройка пульта ]PAn:

  • USrb=ASi, Функция левой кнопки: Подтверждение сигнализации.
  • diSP=AL1, Управление дисплеем: Порог срабатывания сигнализации 1.
  • AdE=35, Отклонение для управления цветом дисплея: 35°C.
Настройки пульта KM1
Настройки пульта KM1

Надеемся данная статья будет полезной, Ваша Служба технической поддержки ООО «КоСПА».
