На примере плат Modbus TCP SI-EM3 и Profinet SI-EP3 для преобразователей частоты YASKAWA GA500, GA700 и U1000, рассмотрим возможности встроенных web-серверов преобразователей частоты (ПЧ).
Встроенный веб сервер в ПЧ призван облегчить обслуживание и сервис ПЧ YASKAWA, а в сочетании со встроенным контроллером обеспечить удобство работы с автономными насосами, компрессорами и другими подобными решения.

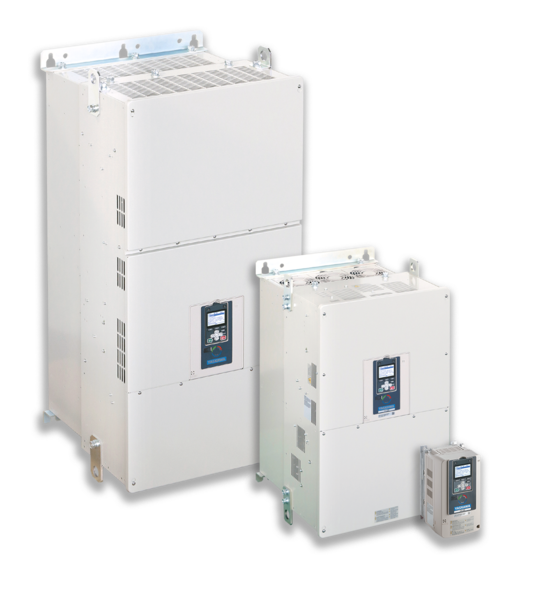

Линейка ПЧ GA700 от 0,55 кВт до 630 кВт
В ПЧ YASKAWA с коммуникационными платами интерфейсов на базе Ethernet есть встроенный веб-сервер доступный для работы через обычные веб-браузеры. Сервер содержит следующие страницы:
Для доступа к веб-серверу, введите IP-адрес в адресной строке веб-браузера: на пример: “http://192.168.1.20”. Для доступа используется 80 порт.
IP-адрес опциональной платы задается с пульта ПЧ в параметрах с U6-80 по U6-83 или при помощи ПО Drivewizard.
На домашней странице (Home) отображается состояние привода, его входов/выходов, информация о модели ПЧ и дополнительной плате.

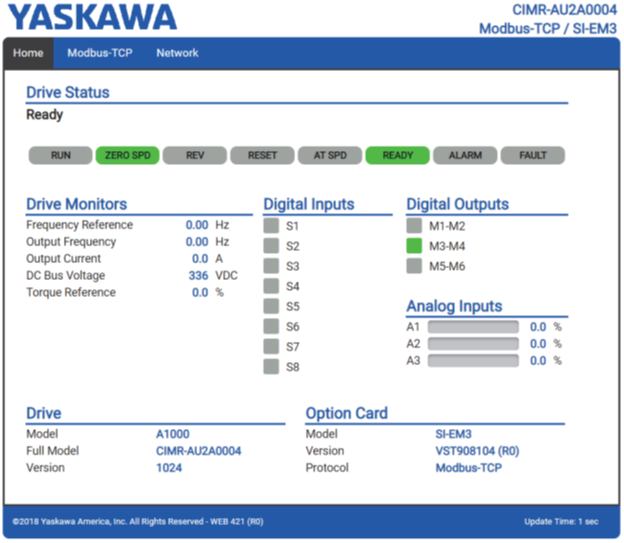

Пример домашней страница (Home Page) ПЧ YASKAWA с платой SI-EM3

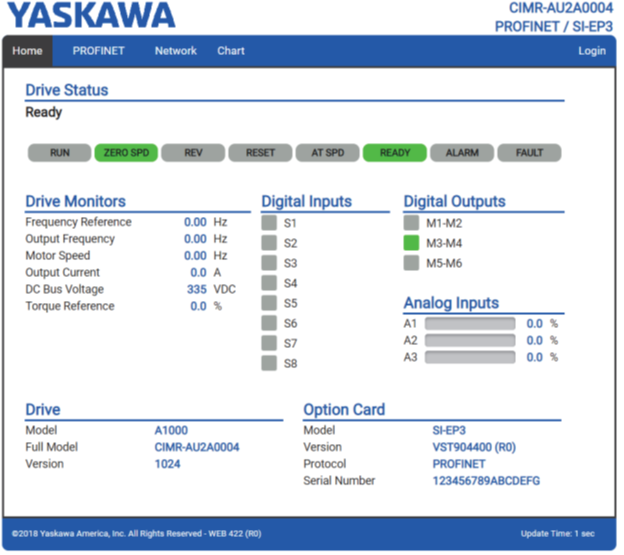

Пример домашней страница (Home Page) ПЧ YASKAWA с платой SI-EP3
На этой странице отображается специальная информация характерная только для платы данного протокола связи.

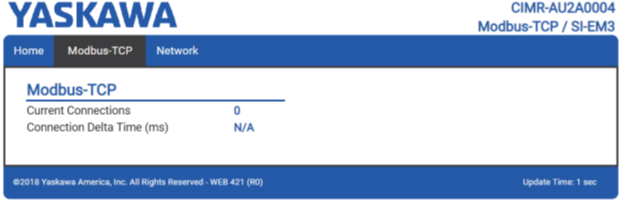

Пример страница Modbus-TCP ПЧ YASKAWA

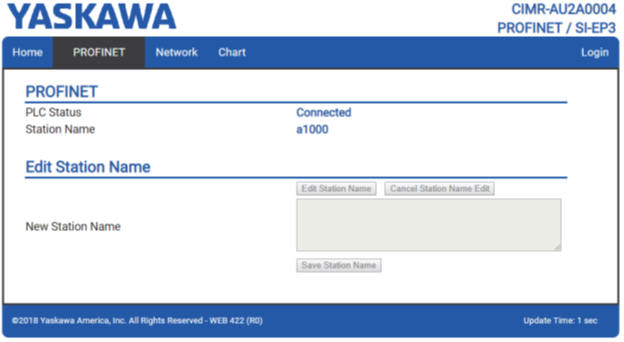

Пример страница Profinet ПЧ YASKAWA
На странице «Сеть» (Network) отображается состояние сетевого трафика и состояние открытых подключений ввода-вывода.

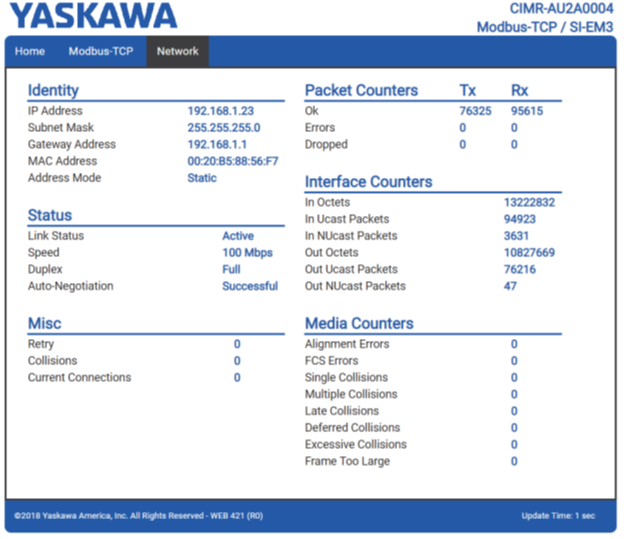

Пример сетевой страницы (Network) ПЧ YASKAWA с платой SI-EM3

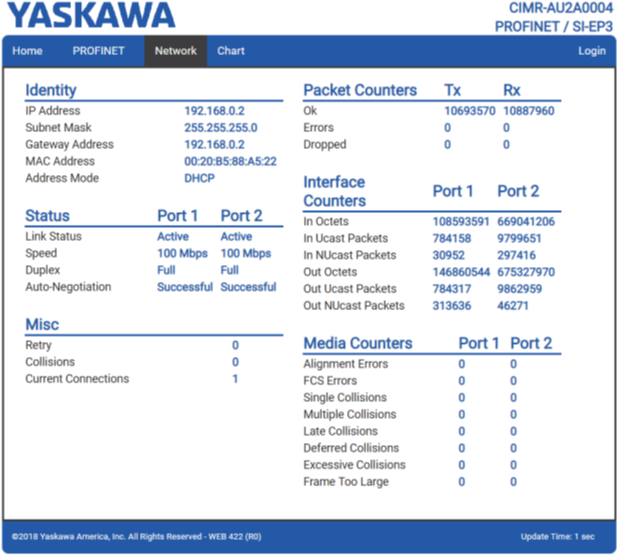

Пример сетевой страницы (Network) ПЧ YASKAWA с платой SI-EP3

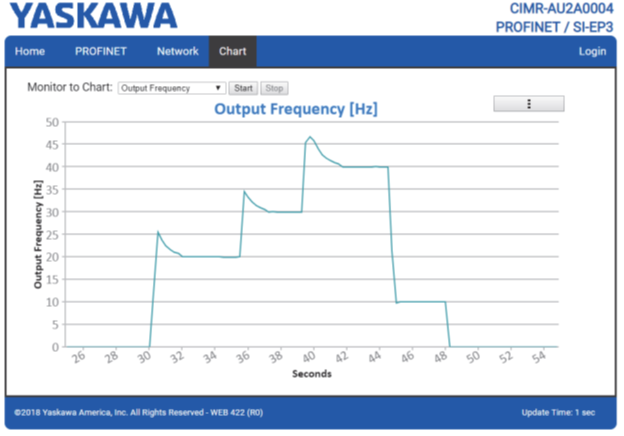

При помощи этой страницы можно удаленно проследить изменения в виде графика одной из выбранных величин:
Страница оповещений по электронной почте (Email Alerts) позволяет пользователю настроить четыре условия по которым будут отправляться электронные письма.
Если условие выполнено, на указанный адрес электронной почты будет отправлено одно письмо. Другое письмо не будет отправлено, пока условие не станет ложным, а затем снова верным. 30-секундный таймер предотвращает отправку электронных писем, когда условия повторяются сразу после сброса. Таймер помогает ограничить количество писем, отправляемых в связи с одним и тем же неустойчивым состоянием, и помогает уменьшить сетевой трафик, уменьшая количество писем о повторяющихся ошибках.
Пример страницы оповещений по электронной почте (Email Alerts) ПЧ YASKAWA с платой SI-EP3
Настройка электронной почты:
Нажав «Сохранить настройки электронной почты», вы сохраните введенную информацию.
Для работы так же необходимо задать параметры почтового сервера в Settings.
Страница доступа к параметрам позволяет пользователю читать и записывать параметры с ПЧ.
Доступ на запись ограничен до тех пор, пока не будет введен пароль.

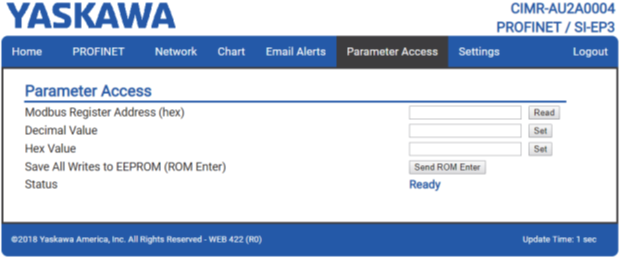

Пример страницы доступа к параметрам (Parameter Access) ПЧ YASKAWA с платой SI-EP3
Адрес MEMOBUS / Modbus для параметра привода должен быть введен в шестнадцатеричном формате.
Нажатие «Чтение» загрузит и отобразит текущее значение заданного адреса MEMOBUS / Modbus. Нажатие «Set» сохранит указанное значение по указанному адресу MEMOBUS / Modbus.
После подачи команды «Чтение» или «Задание» в статусе будет отображаться «Ожидание» во время выполнения действия, затем по окончании отображается «Успешное чтение» или «Успешная запись».
Страница настроек устанавливает параметры веб-страницы ПЧ. Доступ к ней ограничен, если не введен пароль. Пароль безопасности по умолчанию - «yaskawa».

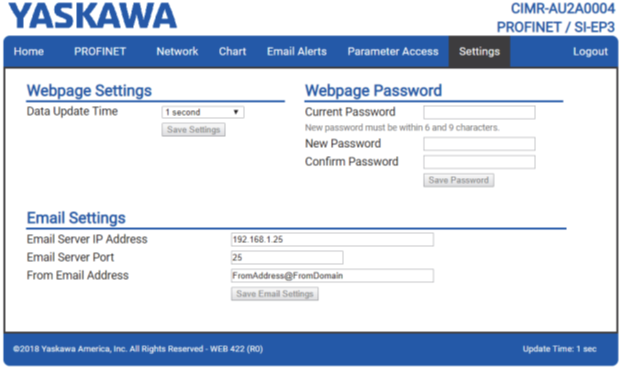

Пример страницы настроек (Settings) ПЧ YASKAWA с платой SI-EP3
Webpage Password - пароль веб-страницы
Чтобы изменить пароль, введите новый пароль в текстовые поля «Новый пароль» и «Подтвердить пароль:», затем нажмите «Сохранить пароль».
Webpage Setting - настройки веб-страницы
Значения, отображаемые на различных вкладках, обновляются со скоростью, определенной в поле выбора «Время обновления данных». Время обновления данных может быть установлено на 250 мс, 500 мс, 1 секунду, 2 секунды или 5 секунд.
Email Setting - Настройки электронной почты
Поле «IP-адрес сервера электронной почты» должно содержать IP-адрес сервера электронной почты. Адрес подсети настраивается в параметрах привода с F7-05 по F7-08. Сконфигурированные оповещения по электронной почте будут использовать сервер по этому адресу при отправке писем.
Введите порт сервера электронной почты в текстовом поле «Порт сервера электронной почты».
Значение в текстовом поле «От адреса электронной почты» указывает источник уведомлений по электронной почте для получателя.
Нажмите «Сохранить настройки электронной почты», чтобы сохранить настройки электронной почты в опции.
Веб сервер ПЧ с перечисленными функциями упрощает взаимодействие персонала с оборудованием. Вам не нужно дополнительное оборудование и ПО для получения сообщения о выходе параметров процесса за допустимые пределы – ПЧ сам отправит вам уведомление. С любого устройства с браузером вы сможете просмотреть графики процесса и при необходимости изменить нужные параметры.
Все данные о работе ПЧ YASKAWA в телефоне
Такой подход соответствует идеям Industry 4.0 и существенно снижает временные задержки для принятия решений и реагирования на сложившуюся ситуацию.
