YASKAWA VIPA Controls: Список соответствия модулей SOFTLINK 300, VIPA 300S и Siemens S7-300, включая аксессуары для них.

Для облечения составления спецификаций и заказов инженерами-проектировщиками и работниками служб снабжения предприятий приводим список соответствия (аналогов) модулей расширения контроллеров S7-300 компании Siemens, модулей 300S VIPA Controls и SOFTLINK 300.

Модульные ПЛК данных производителей совместимы на программном и аппаратном уровнях с ПЛК Siemens S7-300 и используют одну шину расширения V-bus, таким образом обеспечивается возможность комбинирования в одном ПЛК:

  • модулей входов\выходов 300 и S7-300;
  • процессора Siemens S7-300 и модулей расширения 300.

В настоящее время это предоставляет потребителям, эксплуатирующим системы, и производителям, собирающим оборудование, на базе контроллеров S7-300 возможность выбора поставщика исходя из цены и сроков поставки.

Модули дискретного ввода-вывода серии VIPA 300S (код Siemens S7-300, код SOFTLINK 300):

321-1BH01 (6ES7321-1BH02-0AA0, 300 321-1BH02)
Модуль дискретного ввода SM 321, 16 входов 24 В пост. тока типа PNP, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

321-1BL00 (6ES7321-1BL00-0AA0, 300 321-1BL00)
Модуль дискретного ввода SM 321, 32 входов 24 В пост. тока типа PNP, для подключения требуется 40-контактный фронтальный соединитель, который  заказывается отдельно.

__________(6ES7321-1FF01-0AA0, 300 321-1FF01) Модуль дискретного ввода SM 321, 8 входов 120/230 В переменного тока, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

__________(6ES7321-1FH00-0AA0, 300 321-1FH00) Модуль дискретного ввода SM 321, 16 входов 120/230 В переменного тока, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

321-1FH00 (6ES7321-1FH00-0AA0, 300 321-1FH00)
Модуль дискретного ввода SM 321, 16 входов 120/230 В переменного тока, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

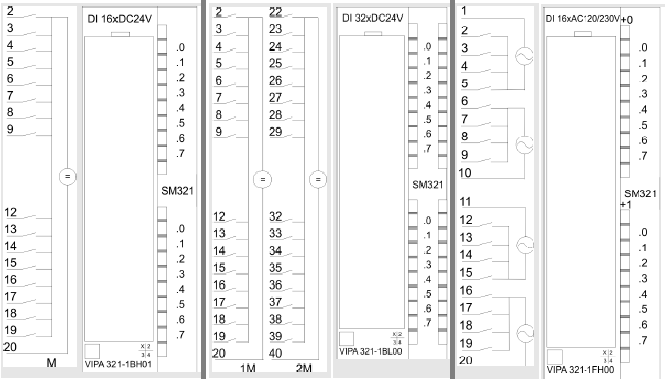

YASAKWA VIPA Controls модули дискретных входов 321 электрическая схема подключения


322-1BF01 (6ES7322-1BF01-0AA0, 300 322-1BF01)
Модуль дискретного вывода SM 322, 8 транзисторных выхода 24 В=, 2 А тип PNP, 2 гальванически развязанных группы, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

322-1BH01 (6ES7322-1BH01-0AA0, 300 322-1BH02)
Модуль дискретного вывода SM 322, 16 транзисторных выходов 24 В=, 1 А тип PNP, 2 гальванически развязанных группы. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

322-1BH41 (6ES7322-1BH01-0AA0,____________)
Модуль дискретного вывода SM 322, 16 транзисторных выходов 24 В=, 2 А тип PNP, 2 гальванически развязанных группы, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

322-1BL00 (6ES7322-1BL00-0AA0, 300 322-1BL00)
Модуль дискретного вывода SM 322, 32 транзисторных выхода 24 В=, 1 А, тип PNP, 4 гальванически развязанных группы». Для подключения требуется 40-контактный фронтальный соединитель, который заказывается отдельно.

322-1HH00 (6ES7322-1HH01-0AA0, 300 322-1HH00)
Модуль дискретного вывода SM 322, 16 релейных выходов, коммутируемое напряжение 30 В= или 230 В переменного тока, максимальный ток нагрузки 5 А, 2 гальванически развязанных группы, для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

322-5FF00 (6ES7322-5FF00-0AB0,                    )
Модуль дискретного вывода SM 322, 8 индивидуально изолированных входов, коммутируемое напряжение 120/230 В переменного тока, максимальный ток нагрузки 2 А, задание безопасного состояния. Для подключения требуется 20-контактный фронтальный соединитель, заказывается отдельно.

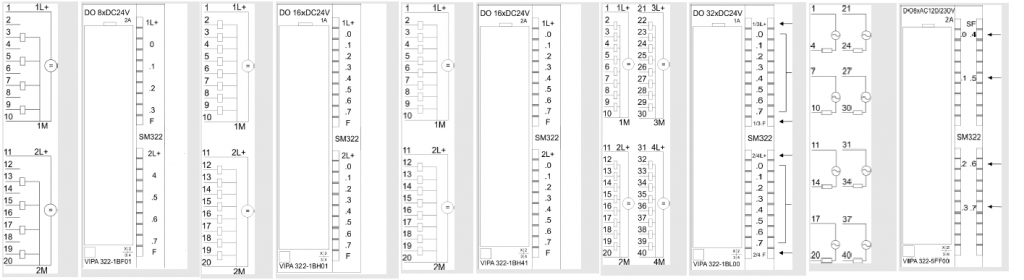

YASAKWA VIPA Controls модули дискретных выходов 322 электрические схемы подключения

323-1BH01 (6ES7323-1BH01-0AA0, 300 323-1BH01)
Модуль дискретного ввода-вывода SM 323, 8 дискретного входов 24 = (PNP), 8 дискретных транзисторных выводов 24 В=, 0,5 А (PNP). Для подключения требуется 20-контактный фронтальный соединитель, заказывается отдельно;

323-1BL00 (6ES7323-1BL00-0AA0, 300 323-1BL00)
Модуль дискретного ввода-вывода SM 323, 16 дискретного входов 24 В = (PNP), 16 дискретных транзисторных выводов 24 В=, 1 А (PNP). Для подключения требуется 40-контактный фронтальный соединитель, заказывается отдельно.

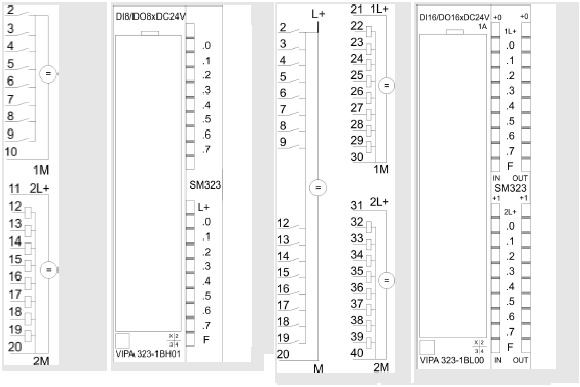

YASAKWA VIPA Controls модули дискретных входов и выходов 323 электрическая схема подключений
Подробнее о возможностях этих модулей можно прочитать в статье Модули дискретных выходов 300S

Модули аналогого ввода-вывода серии VIPA 300S (код Siemens S7-300, код SOFTLINK 300):




331-1KF01 (6ES7331-1KF02-0AB0, 300 331-1KF02) Модуль аналогового ввода SM 331, восемь 13 битных аналоговых входов, уровни сигналов: напряжение +/-10В, +/-500 мВ, ток +/-20 мА, 0\4..20 мА, сопротивление до 6 кОм, термометры сопротивления Pt100 и Ni100\1000. Скорость опроса 60 мсек. Для подключения требуется 40-контактный фронтальный соединитель, который заказывается отдельно.


331-7KB01 (6ES7331-7KB02-0AB0,                        )
Модуль аналогового ввода SM 331, два 13 битных аналоговых входов, уровни сигналов: напряжение+/-10В, +/-500 мВ, ток +/-20 мА, 0\4..20 мА, сопротивление 600 Ом, термометры сопротивления Pt100 и Ni100, термопары J, R, K, N, L, E, T, S, B, C. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.


331-7KF01 (6ES7331-7KF02-0AB0, 300 331-7KF02)
Модуль аналогового ввода SM 331, восемь 13 битных аналоговых входов, уровни сигналов: напряжение+/-10В, +/-500 мВ, ток +/-20 мА, 0\4..20 мА, сопротивление 600 Ом, термометры сопротивления Pt100 и Ni100, термопары J, R, K, N, L, E, T, S, B, C. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

               (6ES7331-7PF01-0AB0, 300 331-7PF01)
Модуль аналогового ввода SM 331, 8 входов термосопротивления PT100/200/1000 NI100/120/200/500/1000, CU10. Для подключения требуется 40-контактный фронтальный соединитель, который заказывается отдельно.

               (6ES7331-7PF01-0AB0, 300 331-7PF11)
Модуль аналогового ввода SM 331, 8 входов термопар B, E, J, K, L, N, R, S, T TХК/ТХК(L). Для подключения требуется 40-контактный фронтальный соединитель, который заказывается отдельно.

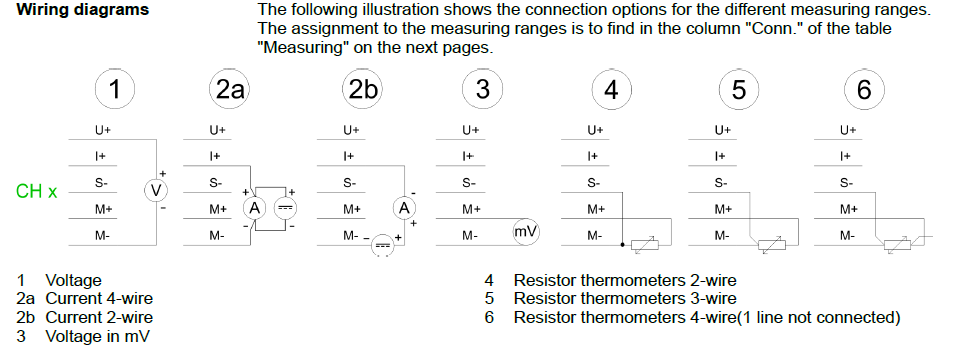

YASAKWA VIPA Controls модуль аналоговых входов 331-1KF01 подключение датчиков


332-5HB01 (6ES7332-5HB01-0AB0,               )
Модуль аналогового вывода SM 332, два 12 битных аналоговых выходов, уровни сигналов: напряжение+/-10В, ток +/-20 мА, 0\4..20 мА. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.


332-5HD01 (6ES7332-5HD01-0AB0, 300 332-5HD01)
Модуль аналогового вывода SM 332, четыре 12 битных аналоговых выходов, уровни сигналов: напряжение+/-10В, ток +/-20 мА, 0\4..20 мА. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.

                (6ES7332-5HF00-0AB0, 300 332-5HF01)
Модуль аналогового вывода SM 332, четыре 12 битных аналоговых выходов, уровни сигналов: напряжение+/-10В, ток +/-20 мА, 0\4..20 мА. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно.


334-0KE00 (6ES7334-0KE00-0AB0,               )
Модуль аналогового ввода-вывода SM 334, четыре аналоговых входа для работы с датчиками сопротивления Pt100, два аналоговых выхода с уровнем сигнала 0...10 В. Для подключения требуется 20-контактный фронтальный соединитель, который заказывается отдельно;

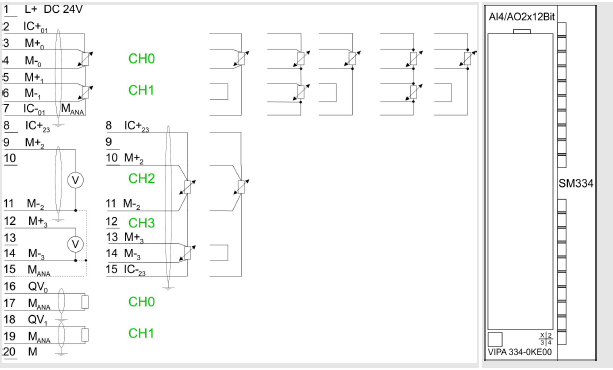

YASAKWA VIPA Controls модуль аналоговых входов выходов 334-0KE00 пример подключений
Подробнее о возможностях этих модулей можно прочитать в статье Модули аналоговых входов-выходов 300S

Также доступны аналоги аксессуаров для серии S7-300 и VIPA Controls от SOFTLINK.

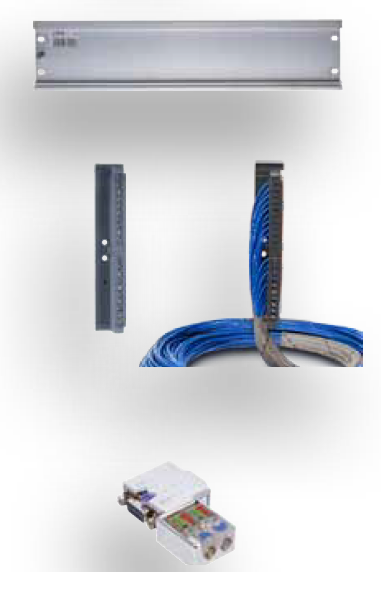

YASKAWA VIPA Controls опции и аксессуары для контроллеров 300S и S7-300

Блоки питания серии VIPA 300S (код Siemens S7-300, код SOFTLINK 300):


Используются для подачи питания на ЦПУ и модули расширения, панелей оператора, датчиков, клапанов и других подобных устройств подключаемых к системе.

307-1BA00 (6ES7307-1BA01-0AA0, 300 307-1BA00) Блок питания PS 307, вход 100...240 В~, выход 24 В=/2,5 А

307-1EA00 (6ES7307-1EA01-0AA0, 300 307-1EA00) Блок питания PS 307, вход 120/230 В~(переключаемый), выход 24 В=/5 А

307-1KA00 (6ES7307-1KA02-0AA0, 300 307-1KA00) Блок питания PS 307, вход 120/230 В~ (переключаемый), выход 24 В=/10 А

Профильная шина (рельса) серии VIPA 300S (код Siemens S7-300, код SOFTLINK 300):

Предназначена для сборки и установки контроллера в шкафу управления.

390-1AB60 (6ES7390-1AB60-0AA0, 300 390-1AB60) Профильная монтажная шина S7-300, длина 160 мм.

390-1AE80 (6ES7390-1AE80-0AA0, 300 390-1AE80) Профильная монтажная шина S7-300, длина 482 мм.

390-1AF30 (6ES7390-1AF30-0AA0, 300 390-1AF30) Профильная монтажная шина S7-300, длина 530 мм.

390-1AJ30 (6ES7390-1AJ30-0AA0, 300 390-1AJ30) Профильная монтажная шина S7-300, длина 830 мм.

390-1BC00 (6ES7390-1BC00-0AA0,                         ) Профильная монтажная шина S7-300, длина 2000 мм.

                  (6ES7195-1GA00-0XA0, 300 195-1GA00) Профильная монтажная шина S7-300 с шиной для "горячей" замены модулей, длина 482 мм.

Соединители и разъемы VIPA для модулей ввода-вывода (код Siemens, код SOFTLINK 300):


392-1AJ00 (6ES7392-1AJ00-0AA0, 300 392-1AJ00) Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами.

392-1AM00 (6ES7392-1AM00-0AA0, 300 392-1AM0) Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами.

922-3BC50 (6ES7922-3BC50-0AB0) Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м.

922-3BD20 (6ES7922-3BD20-0AB0) Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м.

922-3BF00 (6ES7922-3BF00-0AB0) Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м.

922-6BC50 (6ES7922-3BC50-0AC0) Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м.

922-6BD20 (6ES7922-3BD20-0AC0) Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м.

922-6BF00 (6ES7922-3BF00-0AC0) Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м.

Соединители и разъемы VIPA для Profibus DP (код Siemens, код SOFTLINK 300):

972-0DP01 (6ES7972-0BA52-0XA0 и 6ES7972-0BB52-0XA0, 300 972-BA2000 и 300 972-BB2000) Разъемы 9 pin EasyConn PB 90° для разводки сети PROFIBUS, дополнительный разъем для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°;

972-0DP10 (6ES7972-0BA52-0XA0 и 6ES7972-0BB52-0XA0, 300 972-BA6100 и 300 972-BB6100) Разъемы 9 pin EasyConn PB 90° для разводки сети PROFIBUS, дополнительный разъем для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы;

972-0DP20 (6ES7972-0BA60-0XA0 и 6ES7972-0BB60-0XA0, 300 972-BA8000 и 300 972-BB8000) Разъемы 9 pin EasyConn PB 45° для разводки сети PROFIBUS, дополнительный разъем для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы;

972-0DP30 (6GK1500-0FC10, 300 972-BA3000) Разъемы 9 pin EasyConn PB 0° для разводки сети PROFIBUS, терминальный резистор с переключателем, осевой отвод кабеля, диагностические индикаторы.


Надеемся, данная информация будет для Вас полезна.
