ПЛК 317-4PN23 – это современные технологии и возможности 300S+ в знакомом форм-факторе S7-300, а это значит, что без изменения схем и сохранением основных элементов шкафа управления вы можете получить значительно более функциональную систему.

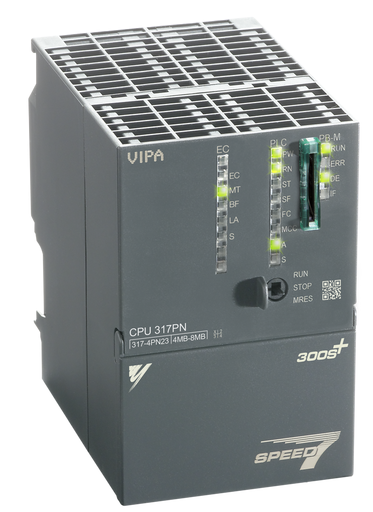

YASKAWA VIPA Controls процессорный модуль 317-4PN23 общий вид
Процессор на базе собственной технологии SPEED7 быстрее аналогов: выполнение логической инструкции и операции с двойными целыми числами занимают 0,01 мкс, операции с числами с плавающей запятой 0,06 мкс, быстрый вызов функций и обращений к памяти.
Модуль содержит 8 Мб рабочей памяти – сравните ее объемом у 317-2 PN/DP или 319-3 PN/DP. Программа и данные хранятся в памяти поддерживаемой аккумулятором рассчитанном минимум на 30 суток (новый модуль, зарядка не мнение 24 часов). Модуль поддерживает карты SD (включая обычные коммерческие) или MMC до 2 Гб (FAT).
Данный процессор эмулирует работу CPU 317-2 PN/DP (6ES7 317-2EK14-0AB0 V3.2) Siemens и поэтому его можно программировать в TIA Portal. Пошаговая инструкция конфигурирования в TIA Portal содержится в руководстве на модуль;

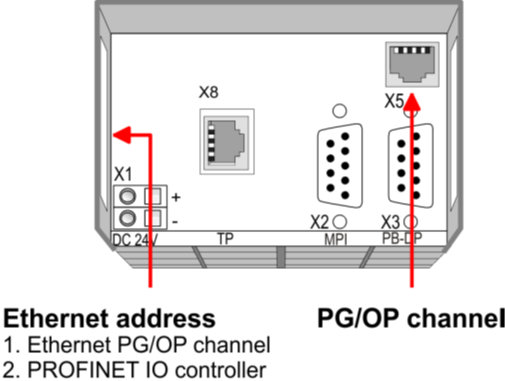

Процессорный модуль 317-4PN23 порты и разъемы
У модуля встроенный Profinet IO контроллер (порт X8) с возможностью подключения до 128 устройств (включая сервопривода и ПЧ YASKAWA) и временем обновления данных от 1 мс. На этом порту поддерживаются до 8 подключений и протоколы: Modbus TCP (бесплатно), S7 connections (BSEND, BRCV, GET, PUT), ISO on TCP connections (RFC 1006).
Управление сервоприводами и ПЧ YASKAWA с использованием библиотек Simple Motion
Дополнительный порт Ethernet PG/OP 10/100 Мбит используется для программирования, подключения панелей оператора SCADA и MES систем, до 4 активных подключений с поддержкой DHCP (получения IP c сервера), NTP (синхронизация часов). Доступен диагностический web-сервер для проверки работы контроллера и подключенных модулей без специального ПО.
Процессорный модуль 317-4PN23 страница web-сервера
Так же у модуля есть встроенные серийные порты:
Процессорные модули 300S+ позволяют устанавливать в основной стойке до 32 модулей расширения VIPA Controls или Siemens S7-300. Базовые модули Сименса поддерживаются полностью, специализированные частично – см. таблицу совместимости.

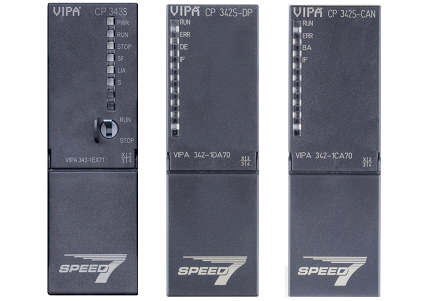

Модуль 317-4PN23 обеспечивает возможность подключения очень быстрых модулей VIPA Controls по шине SPEEDbus (подключаются слева): DI – 2,56 мкс, DO – 6,12 мкс, AI - 8 каналов за 25 мкс. Так же на шину SPEEDbus можно установить коммуникационные процессоры CP 343S TCP/IP (Ethernet CP 343), CP 342S DP ведущее устройство сети PROFIBUS DP (RS-485, 12 Мбод, Class 1), CP 342S CAN ведущее устройство сети CANopen и другие.
При разработке проекта для процессоров 300S+ вы можете использовать прикладные библиотеки, разработанные YASKAWA VIPA Controls, что может существенно сократить время на программирование.
Если вы не уверены в возможности перехода с используемого процессора на 317-4PN23, просто пришлите проект в форматах S7 Simatic Manager или TIA Portal и в течении 72 часов вы получите адаптированный проект и рекомендации по переходу.
И главное серийное производство модулей 317-4PN23 запланирована до 2028 и поставка в качестве запасных частей до 2038 года.
YASKAWA VIPA Controls серия ПЛК 300S производство до 2028 года
