Модуль ПЛК 315-4PN43 современное решение для небольших систем на базе модулей S7-300, позволяющее без переделки шкафа управления и смены среды программирования, существенно расширить возможности системы управления в соответствии с требованиями цифровой промышленности (Industry 4.0).

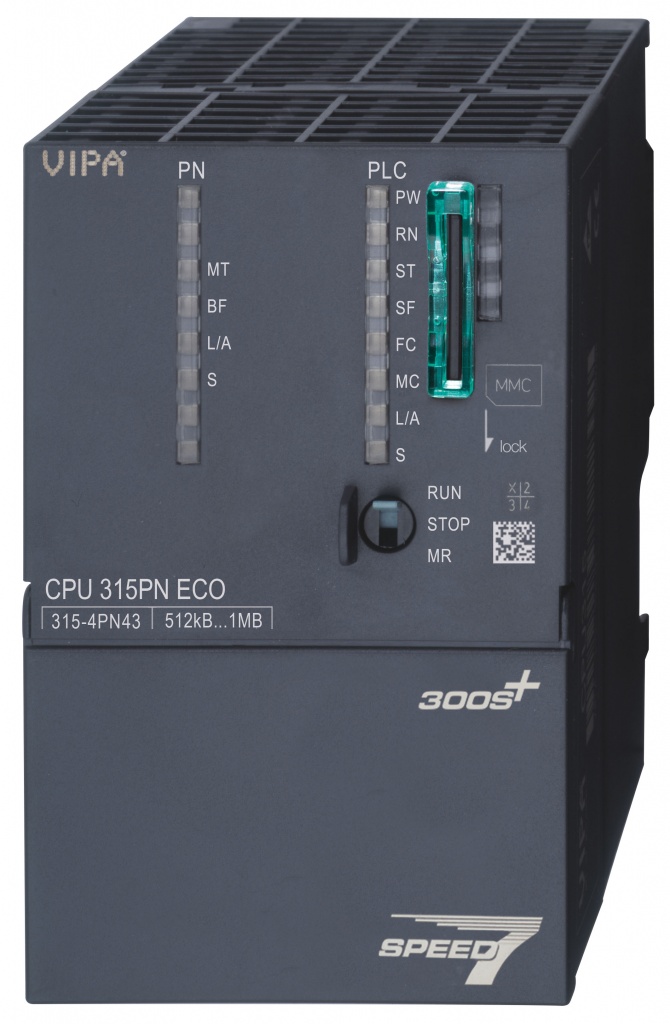

Общий вид процессорного модуля 315-4PN43 от YASKAWA VIPA Controls
Быстрый ASIC процессор на базе собственной технологии SPEED7 обеспечивает обработку логической инструкции или операции с двойными целыми числами за 0,01 мкс, а операции с числами с плавающей за 0,06 мкс.
Модуль содержит 512 кБ рабочей памяти, которая может быть расширена специальной картой до 1 Мб. Программа и данные хранятся в памяти питаемой аккумулятором минимум 30 суток, при условии новый модуль и зарядка не мнение 24 часов. Модуль поддерживает карты SD (включая обычные коммерческие) или MMC до 2 Гб (FAT).
Данный процессор эмулирует работу CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0 V3.2) Siemens, что дает возможность программировать его в TIA Portal. Пошаговая инструкция конфигурирования в данном ПО содержится в руководстве на модуль, в 9 главе.

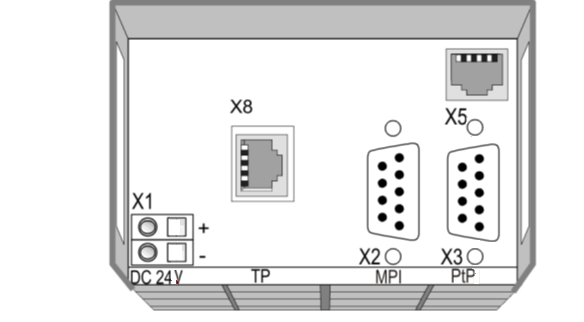

Процессорный модуль 315-4PN43 порты и разъемы
У модуля встроенный Profinet контроллер (порт X8). В режиме ведущего Profinet IO обеспечивает возможностью подключения до 128 устройств и временем обновления данных от 1 мс. Так же поддерживается технология I-Device (Intelligent device)/ Shared-Device PROFINET.

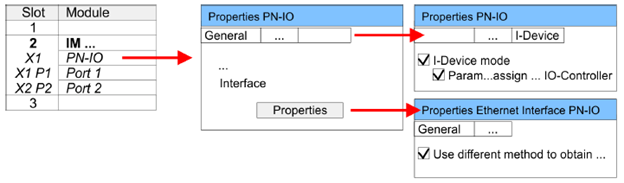

Выбор режима PROFINET I-Device/ Shared-Device для 315-4PN43
Еще на X8 порту поддерживаются протоколы Modbus TCP, S7 connections (BSEND, BRCV, GET, PUT) и ISO on TCP connections (RFC 1006).
Дополнительный порт Ethernet PG/OP 10/100 Мбит используется для программирования, подключения панелей оператора, SCADA и MES систем. Поддерживает до 4 активных подключений.
Наличие двух независимых Ethernet портов позволяет использовать модуль в качестве ведомых устройств Profinet (например, при модернизации систем на базе Profibus ET200M), но с возможностью подключения локальных HMI и передачи данных в SCADA и MES минуя ведущий контроллер или получив резервный канал связи.

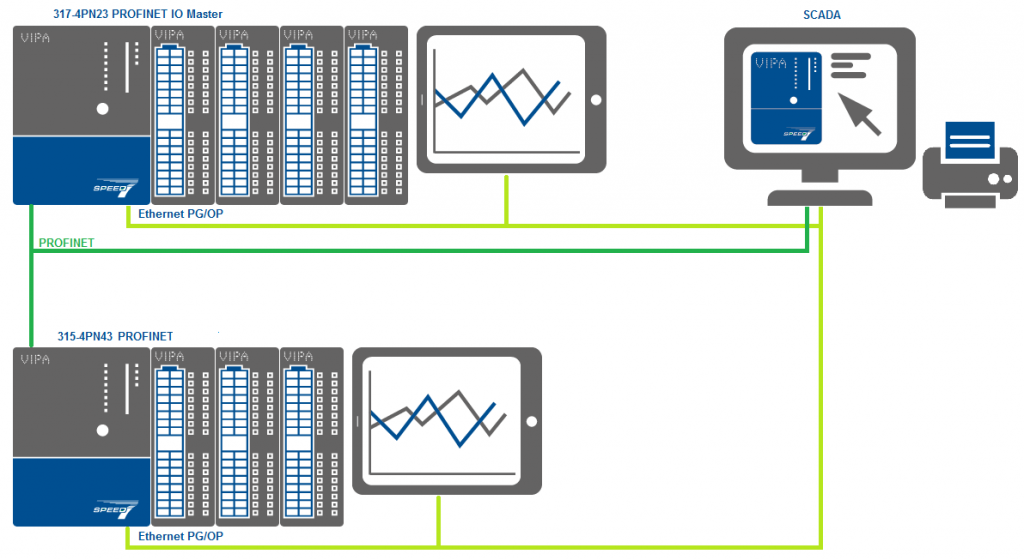

Схема с использованием контроллера 351-4PN43 в режиме I-Device с подключенными панелями оператора и резервированным каналом передачи данных в SCADA
Через порт PG/OP доступен диагностический web-сервер для проверки работы контроллера и подключенных модулей без специального ПО.

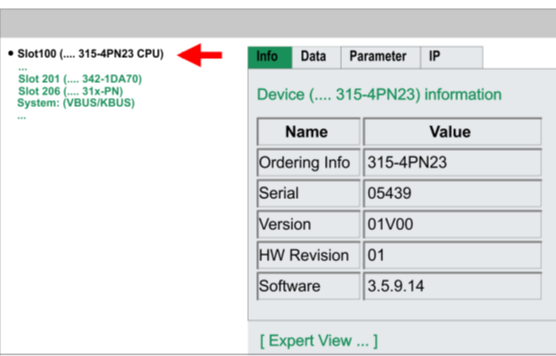

Страница web-сервера модуля 315-4PN43
Так же у модуля есть встроенные серийные порты:
Связь контроллеров по MPI
315-4PN43, как и все модули ЦПУ 300S+ позволяют подключать до 32 (ограничено энергопотреблением) модулей расширения VIPA Controls или Siemens S7-300. Основные модули S7-300 поддерживаются полностью, специализированные частично – см. таблицу совместимости.
При разработке проекта для процессоров 300S+ вы можете использовать прикладные библиотеки, разработанные YASKAWA VIPA Controls, что может существенно сократить время на создание новой программы или модификации имеющейся.
Если вы не уверены в возможности замены установленного процессорного модуля на 315-4PN43, просто пришлите проект в форматах S7 Simatic Manager или TIA Portal и в течении 72 часов вы получите адаптированный проект и рекомендации по переходу.
Поставки модулей 315-4PN43 в стандартном режиме планируется выполнять до 2028, а поставку в качестве запасных частей до 2038 года.
YASKAWA VIPA Controls серия ПЛК 300S производство до 2028 года
