В первом квартале 2020 года ООО «КоСПА» произвела отгрузку заказчику из Рязани комплектного электропривода YASKAWA, для модернизации токарного патронно-центровочного станка 16М30 с ЧПУ. В состав комплектного электропривода входят: преобразователь частоты, сервосистемы, кабели и блок питания.
Для привода главного движения применяется ПЧ серии А1000 с платой обратной связи PG-X3 и тормозным резистором MRCF. На оси подач Z и X установлены комплектные сервоприводы YASKAWA SIGMA 5 с импульсно-аналоговым управлением. Система управления ЧПУ NC-201M, производства Балт-Систем.

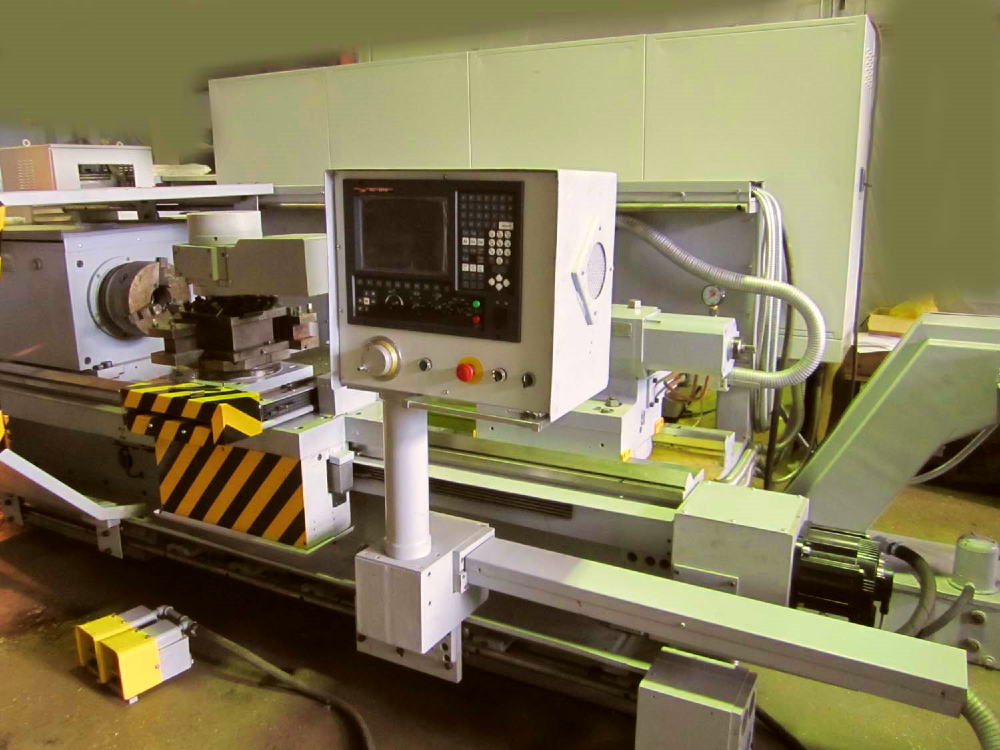

Пример станка 16М30 после модернизации с ЧПУ NC
Станок произведён Рязанским станкостроительным заводом (РСЗ) и предназначен для токарной обработки тел вращения с простым криволинейным или ступенчатым профилем поверхности, а также для нарезания резьбы. Максимальные габариты обрабатываемого изделия: диаметр 670 мм, длина 3000 мм. Скорость вращения шпинделя регулируется ступенчато (12 ступеней), которые переключаются автоматически.
За счёт применения преобразователя частоты достигается бесступенчатое регулирование скорости шпинделя изделия, а современные сервоприводы обеспечивают высокую точность позиционных перемещений осей подач.
YASKAWA комплектные сервоприводы серии Sigma-5
Станок введён в эксплуатацию в кратчайшие сроки, благодаря встроенному функционалу приводной техники YASKAWA: автонастройке преобразователя частоты на параметры асинхронного двигателя с датчиком обратной связи и определение момента инерции присоединённого механизма, автонастройке сервоприводов на механику станка, функции компенсации вибрации и т.д. Эти функции позволили получить высокую точность обработки заготовок и снизить износ деталей станка, что в конечном счёте уменьшает себестоимость изготовления продукции на этом станке.
