Контроллер-регулятор TLK33G в системе бесконтактной проверки температуры
Заказчик ASCON TECNOLOGIC начал производство автоматизированных бесконтактных систем проверки температуры людей для доступа к рабочим местам и общественным помещениям. В таких системах необходимо постоянно поддерживать температуру 35°C, при колебаниях температуры окружающей среды от 0 до 50°C.
Чтобы не ограничивать возможности монтажа системы, упростить ее установку и обслуживание, такая система должна быть компактной и легкой. Это исключает возможности использования компрессорных систем охлаждения. Самым подходящем решением в этом случае было использовать элементы Пельтье, но сложность была в системе управления элементами, так как при изменении температуры окружающей среды система должна переходить с охлаждения на нагрев.

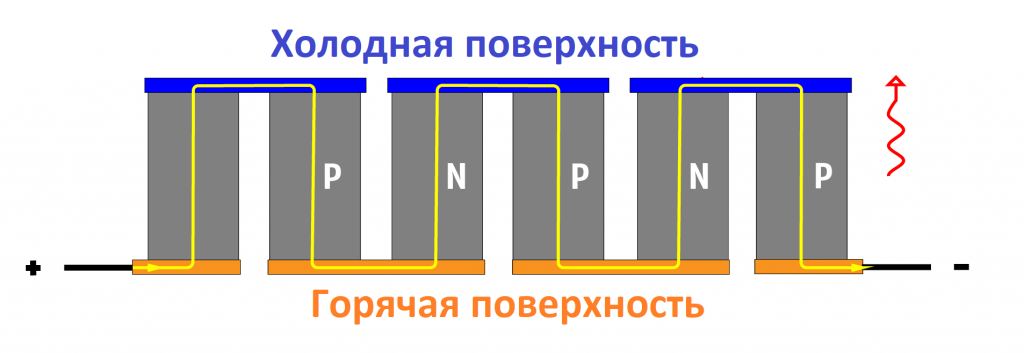

Элементы Пельтье-Зеебека при последовательном подключении
Решением стало использование контроллера-регулятора ASCON TECNOLOGIC серии TLK33G.
Особенность TLK33G состоит в том, что прибор может автоматически инвертировать ток, посылаемый в ячейки, меняя таким образом направление движения тепла в элементах. Так же TLK33G позволяет достигнуть высокой точности поддержания температуры из-за совершенного алгоритма ПИД и малого времени цикла управления.

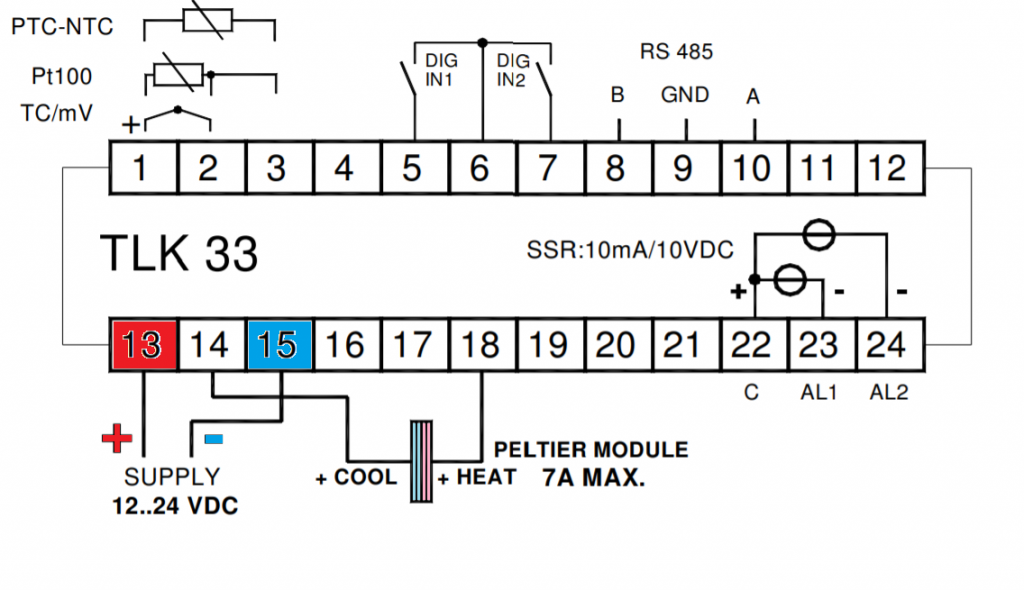

Схема подключения элементов и датчиков к TLK33G
Комплект термостатирования в этом случае получается следующим:
Дополнительным плюсов в интеграции систем термостатирования на базе TLK33G является возможность подключения его через интерфейсы RS485 или Ethernet при помощи открытого протокола Modbus RTU.
Области применения систем термостатирования на базе элементов Петелье под управлением TLK33G разнообразны: от хранения и транспортировки биологических образцов до охлаждения оптических датчиков, лазеров, небольших портативных автомобильных холодильников, мини-диспенсеров с холодной водой, контроля температуры электрических панелей и т. п.

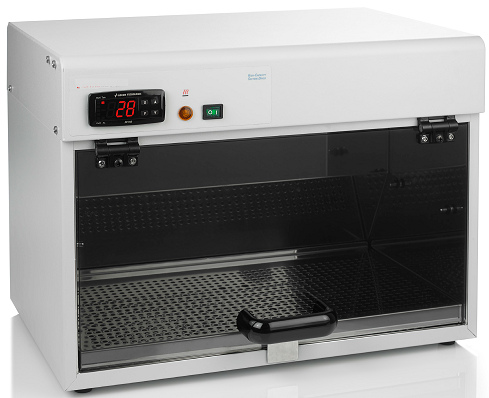

Пример лабораторного инкубатора с TLK33G
