ASCON TECNOLOGIC: KUBE для управления греющим кабелем

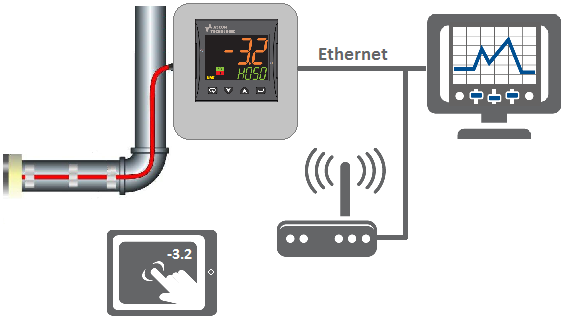

KUBE – это серия контроллеров-регуляторов итальянской компании ASCON TECNOLOGIC с более чем 45 летней историей разработки и производства таких приборов. На примере модели KM1-HCRR-D--- мы рассмотрим основные функции и преимущества использования KUBE при управлении электрообогревом оборудования греющим кабелем. KUBE в системе управления обогрева труб греющим кабелем
Греющий кабель
Греющие кабели широко используются как в повседневной жизни для защиты от наледи ступенек, карнизов крыш, от промерзания водостоков и труб водоснабжения, так и в промышленности для защиты элементов производственной инфраструктуры от замерзания (труб, кранов, клапанов, емкостей и т.п.).

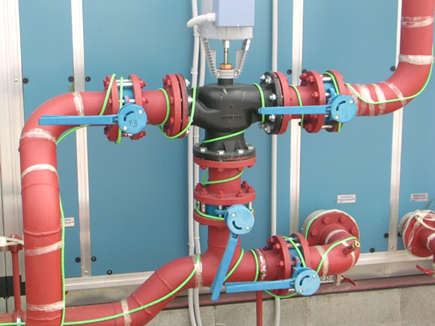

Обогрев труб, кранов и клапанов в промышленности греющим кабелем
Общие сведенья
Контроллер KM1 имеет очень компактные размеры (48 x 48 x 63 мм), что позволяет монтировать его в очень небольшие шкафы или клеммные коробки.

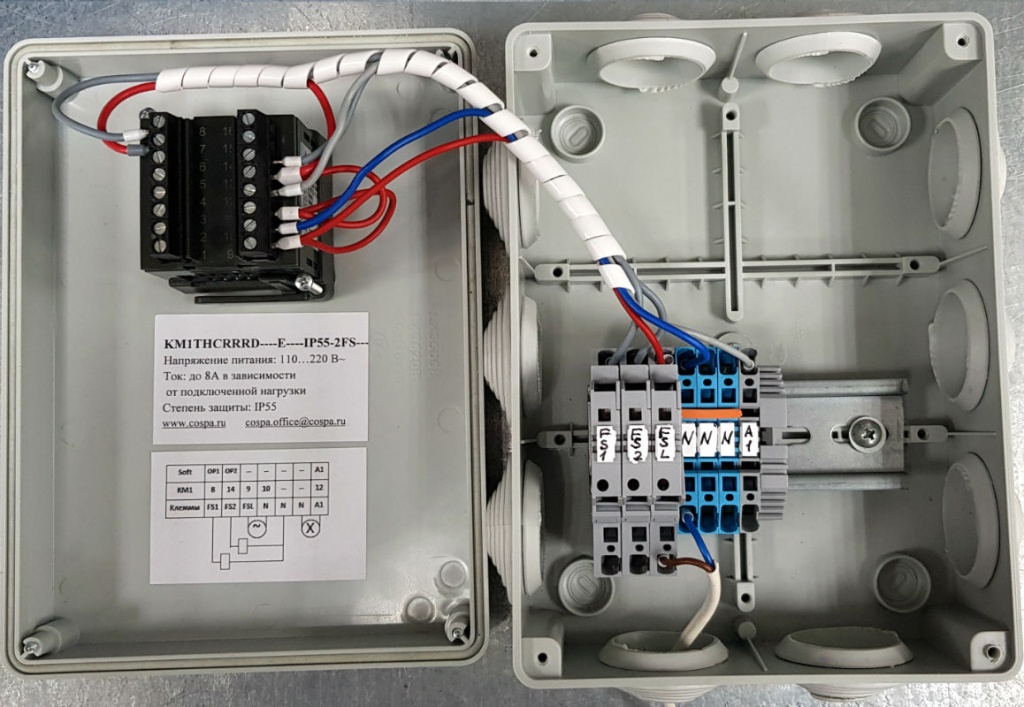

Пример установки KM1 в клеммную коробку 190х140х70
Первый релейный выход контроллера обеспечивает прямое управление резистивной нагрузкой до 4А и 250 В~, второй до 2 А. Для управления твердотельным реле есть транзисторный выход 20 мА, 12 В= (дополнительное питание не нужно).
Дискретные входы позволяют использовать для:
переключения режимов индикация\нагрев;
автоматический нагрев\ручное задание мощности;
переключение заранее заданных уставок температуры при помощи внешних кнопок и переключателей.
Универсальный аналоговый вход позволяет работать с различными датчиками температуры использую одну модель контроллера.

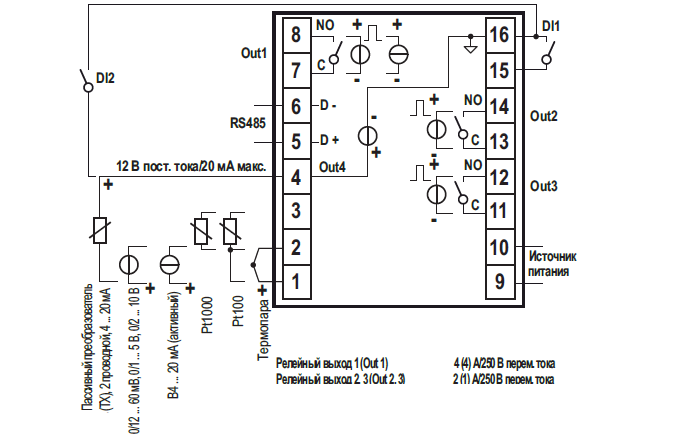

Электрическая схема подключения KM1
Экран контрастный и яркий, поэтому цифры различимы с расстояния. Основной ряд цифр имеет три цвета для отображения температуры: по умолчанию используется схема оранжевый температура ниже заданной, зеленый для установившегося режима и красный для перегрева и аварии.
Три цвета для отображения температуры на экране KUBE и защитная крышка
Контроллер может быть укомплектован защитной крышкой CAL--48x48-IP65 для защиты от механических повреждений и агрессивной среды.
Функции управления
Для управления нагревом предусмотрено четыре режима управления:
управление в зависимости от измеренной температуры объекта и заданному гистерезису;
ПИД-регулирование температуры объекта. Не бойтесь, ни каких сложностей с настройкой не будет благодаря автоматическому режиму настройки в одно нажатие. Если объект инерционный тогда и ресурса электромеханического реле или контактора хватит на долго, так как алгоритм будет выбирать более оптимальные режимы его включения. Преимуществом этого режима является работа функции LbA - определения обрыва цепи управления (Loop Break Alarm), позволяющая не только определить выход из строя элемента управления, но и определить деградацию кабеля и предупредить о ней;
Функция определения обрыва цепи управления LBA
включение\отключение нагрева по заданному значению окружающей среды (разомкнутый контур управления);
режим ручного задания мощности (в %) выдаваемой на греющий кабель.

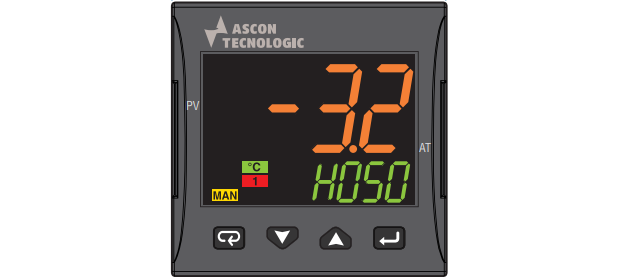

Экран KUBE в ручном режиме задания мощности - задано 50%
Дополнительные функции
di.A настройка выхода сигнализации в режиме нормально замкнутого контакта (НЗ, NC, fail-state), тогда вы получите информацию не только о настроенной аварии, но и о пропадании питания или выхода прибора из строя (срабатывания функции Watchdog);
od задержка при включении питания (в чч.мм) для защиты оборудования от частых переключений питания;
Отображение на экране KUBE сообщения о необходимости периодического обслуживания
t.Job встроенный счетчик наработки (в днях) контроллера-регулятора – показывает сколько он находился под напряжением;
модель KM1THCRRRD--- имеет независимый таймер с 5 режимами работы и дополнительный релейный выход;
обратившись к регистру 792 (31Ah) по RS485 или Ethernet вы получите температуру холодного спая на внутренней плате контроллера – то есть температуру внутри шкафа управления или окружающего его воздуха.
Сетевые подключения
Для подключения контроллеров-регуляторов к системам управления, панелям оператора и SCADA системам используются интерфейсы встроенный RS485 (до 500 метров, модель KM1-HCRR-DS--) или Ethernet (адаптер AET1) и протоколом связи Modbus RTU. Интерфейс Ethernet позволяет легко интегрировать шкаф управления греющим кабелем в систему управления зданием или АСУ ТП, используя существующие объекте сети и линии IT.

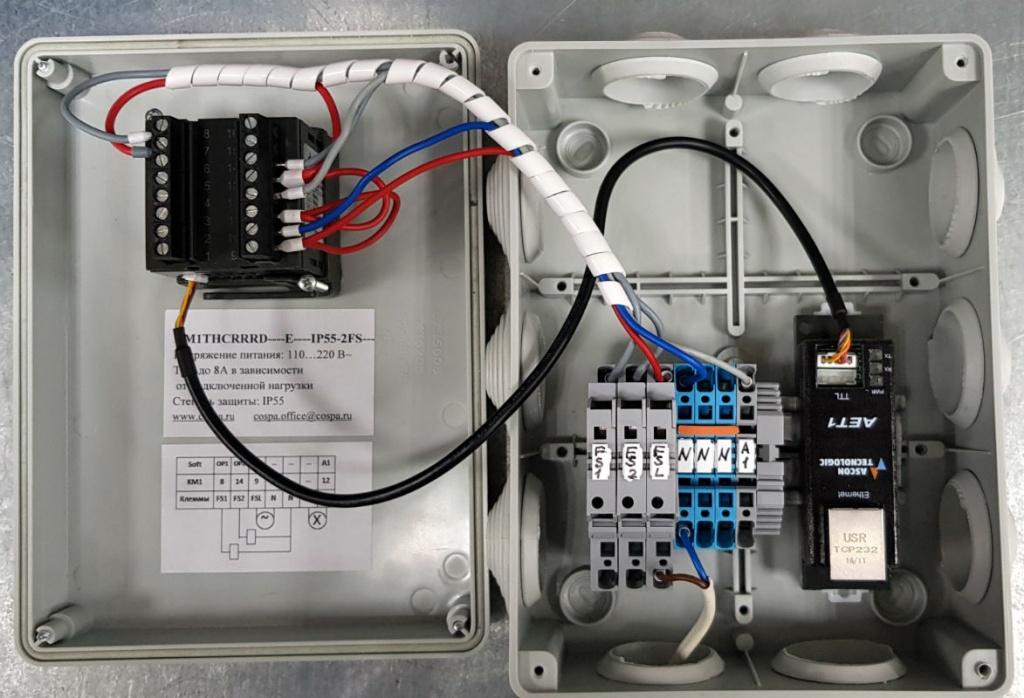

Адаптер AET1 не требует дополнительного питания и очень компактный в размерах
