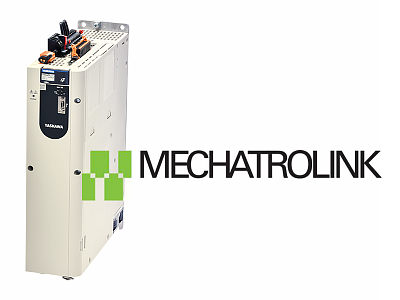

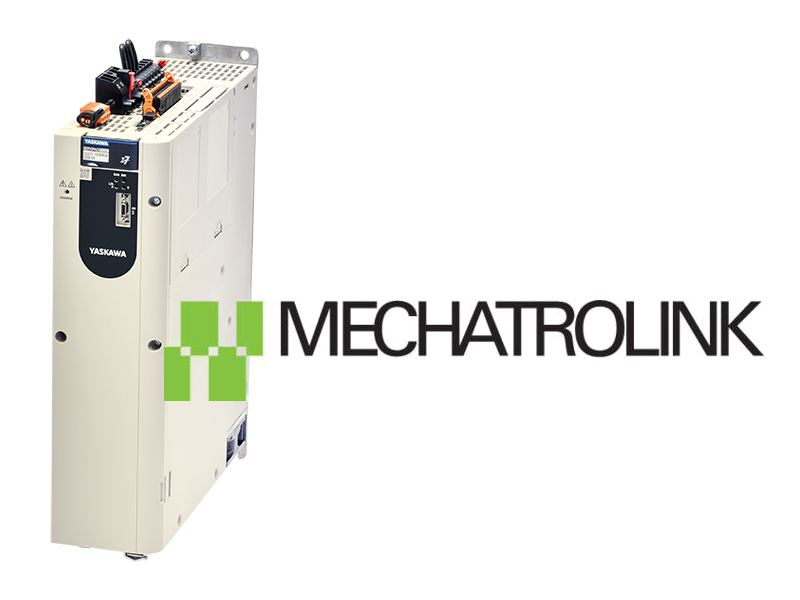

Sigma-7 Mechatrolink-III

YASKAWA сервопривод Sigma-7 400В с Mechatrolink-III YASKAWA сервопривод Sigma-7 400В с Ml-III заказные коды одно и двух осевых версий YASKAWA сервопривод Sigma-7 200В с Ml-III заказные коды одно осевых версий YASKAWA сервопривода SGD7S-1R9D, -3R5D, -5R4D, -8R4D, -120D габаритные и присоединительные размеры YASKAWA сервопривод SGD7S-170D габаритные и присоединительные размеры YASKAWA сервопривода SGD7S-210D, -260D габаритные и присоединительные размеры YASKAWA сервопривода SGD7S-280D, -370D габаритные и присоединительные размеры YASKAWA сервопривода SGD7W двухосевые габаритные и присоединительные размеры YASKAWA сервопривод Sigma-7 400В одноосевой подключения YASKAWA сервопривод Sigma-7 400В с Ml-III двух осевой подключения
Cервопривод YASKAWA SIGMA-7 с цифровым интерфейсом Mechatrolink-III предназначены для работы в составе систем управления движением с ведущим контроллером движения или ЧПУ. Высокая скорость передачи данных обеспечивает не только высокую точность управления, но и получение сервисной информации о состоянии привода в реальном времени.

Преимущества серии SIGMA-7

  • Экономия средств за счет высокого КПД и низкое тепловыделение.
  • Автонастройка привода позволяет уменьшить время переходного процесса (settling time) до 4 мс (в функции без настройки время переходного процесса достигает 40 мс);
  • Встроенные алгоритмы компенсации трения, устранения резонансных частот и пульсаций;
  • Класс безопасности системы управления (SIL) IEC 61508 SIL3, IEC 62061 SIL3;
  • Высокая точность позиционирования и удержания за счет новых 24-битных (16 777 216 имп/об) абсолютных и инкрементальных энкодеров.
  • Экономия пространства за счет возможности "книжного" стиля для монтажа "бок-к-боку".
  • Одно (Sigma-7S) и двухосевые (Sigma-7W) сервопривода.
  • Один привод для круговых и линейных моторов.

Доступные для заказа сервопривода с Mechatrolink-III управлением:
  • Входное питание - 200 В (одна фаза), диапазон мощностей сервоприводов: от 50 Вт до 1,5 кВт.
  • Входное питание - 400 В (одна фаза), диапазон мощностей сервоприводов:от 0,05 до 15 кВт.

Пример функций подавления вибраций и трения в механике с помощью Sigma-7:

YASKAWA: Контроллеры с сервоприводами в линиях производства масок

Использование электронного редуктора в сервоприводе
Использование функции автонастройки в сервоприводах YASKAWA и влияние результатов автонастройки на работу сервосистем

Программное обеспечение Sigma Win+ для настройки сервоприводов Yaskawa
Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код YASKAWA

Описание сервопривода

Заказной код YASKAWA

Описание сервопривода

SGD7S-R70A30A

Сервопривод Sigma-7 0.05 кВт питающая сеть 1/3 фазы 230 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-R90A30A

Сервопривод Sigma-7 0.10 кВт питающая сеть 1/3 фазы 230 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-1R6A30A

Сервопривод Sigma-7 0.20 кВт питающая сеть 1/3 фазы 230 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-2R8A30A

Сервопривод Sigma-7 0.40 кВт питающая сеть 1/3 фазы 230 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-5R5A30A

Сервопривод Sigma-7 0.75 кВт питающая сеть 1/3 фазы 230 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-120A30A008

Сервопривод Sigma-7 1.50 кВт питающая сеть 1 фаза 230 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-1R9D30B000

Сервопривод Sigma-7, 0.50 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-3R5D30B000

Сервопривод Sigma-7, 1.00 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-5R4D30B000

Сервопривод Sigma-7, 1.50 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-8R4D30B000

Сервопривод Sigma-7, 2.00 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-120D30B000

Сервопривод Sigma-7, 3.00 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-170D30B000

Сервопривод Sigma-7, 5.0 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-210D30B000

Сервопривод Sigma-7, 6.0 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-260D30B000

Сервопривод Sigma-7, 7.5 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-280D30B000

Сервопривод Sigma-7, 11.0 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-370D30B000

Сервопривод Sigma-7, 15.0 кВт питающая сеть 3 фазы, 400 В, встроенное управление скоростью, позицией, моментом по Mechatrolink-III

SGD7S-1R9D30B026

Сервопривод Sigma-7 0.5 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-3R5D30B026

Сервопривод Sigma-7 1.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-5R4D30B026

Сервопривод Sigma-7 1.5 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-8R4D30B026

Сервопривод Sigma-7 2.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-120D30B026

Сервопривод Sigma-7 3.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-170D30B026

Сервопривод Sigma-7 5.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-210D30B026

Сервопривод Sigma-7 6.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-260D30B026

Сервопривод Sigma-7 7.5 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-280D30B026

Сервопривод Sigma-7 11.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле

SGD7S-370D30B026

Сервопривод Sigma-7 15.0 кВт питающая сеть 3 фазы 400 В встроенное управление скоростью, позицией, моментом по Mechatrolink-III, с встроенным тормозным реле
