Опциональные платы цифровых интерфейсов, таких как: EtherCAT, DeviceNet, CanOpen, Profinet, Powerlink. Которые позволяют управлять сервоприводом по скорости, моменту, позиции в зависимости от технических требований системы;
Модуль одноосевого управления. Модуль INDEXER позволяет использовать один из двух типов управления: управление по цифровой шине (режим 0) или список последовательных команд (режим 1). Управление от последовательности команд структурировано в виде таблицы команд и сигналов дискретных входов/выходов;
Полутора осевой контроллер управления движением MP2600IEC (исполнение в виде дополнительной платы). Контроллер рассчитан на проекты, где используются 1,5 оси (ведущая ось – внешний датчик, а ведомая – сервопривод). Стандартизированная среда программирования IEC61131-3 с функциональными блоками PLCopen для управления движением. Связь по Ethernet/IP, Modbus TCP/IP и OPC-сервер, которые обеспечивают связь ПЛК с ЧМИ (человеко-машинным интерфейсом) или SCADA;
Модуль безопасности, позволяющий отключать привод в соответствии с МЭК 61800-5-2: безопасное отключение момента (Safe Torque Off, STO), безопасное ограничение скорости (Safely-Limited Speed, SLS), безопасный останов 1 (Safe Stop 1, SS1), безопасный останов 2 (Safe Stop 2, SS2);
Опционные платы обратной связи для создания внешнего контура позиционирования (позиционирование по внешнему датчику, например, линейке). Поддерживаемые типы сигналов: EnDat, HIPERFACE, Sin/Cos, TTL, Resolver.
Техническое руководство модуля безопасности OSA01A RUS
Техническое руководство платы ОС OFB03A RUS
Каталог доп. плат RUS
Техническое руководство модуля безопасности OSA01A ENG
Техническое руководство платы ОС OFB01A ENG
Техническое руководство платы ОС OFB04A ENG
Техническое руководство платы ОС OFB03A ENG
Каталог дополнительных плат ENG
|
Заказной код YASKAWA |
Описание опциональной платы сервопривода |
|
SGDV-OCA01A |
Модуль промышленного интерфейса EtherCAT для сервопривода серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OСA04A |
Модуль промышленного интерфейса DeviceNet для сервопривода серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OСA05A |
Модуль промышленного интерфейса DeviceNet (питание от внешнего источника) для сервопривода серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OCB01A |
Модуль промышленного интерфейса CANopen для сервопривода серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OCB02A |
Модуль промышленного интерфейса POWERLINK для сервопривода серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OCB03A |
Модуль промышленного интерфейса PROFINET для сервопривода серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OСA03A |

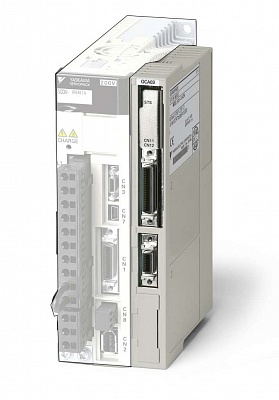

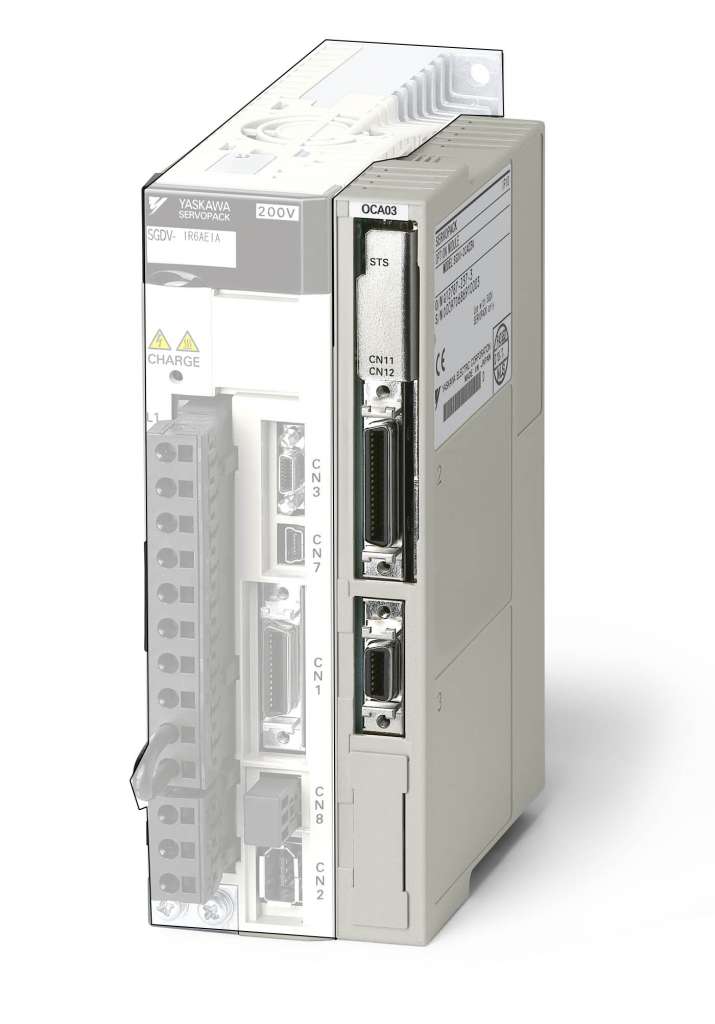

Модуль одноосевого управления (INDEXER) для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OFA01A |
Модуль для реализации замкнутого контура управления по внешнему энкодеру для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OFB01A |
Модуль внешней обратной связи с поддержкой сигналов типа EnDat-2.1,EnDat-2.2, Hiperface, Sin/Cos для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OFB03A |
Модуль внешней обратной связи с поддержкой сигналов типа TTL для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OFB04A |
Модуль внешней обратной связи резольвера для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OSA01A |
Модуль безопасности для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
VMK-U-MP26A01R001 |
Полутора осевой контроллер управления движением MP2600IEC для сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
|
SGDV-OZA01A |
Монтажный комплект (металлическая планка, крепежные винты и крышка) для дополнительных модулей сервоприводов серии Sigma-5 SGDV-_ _ _ _ E |
