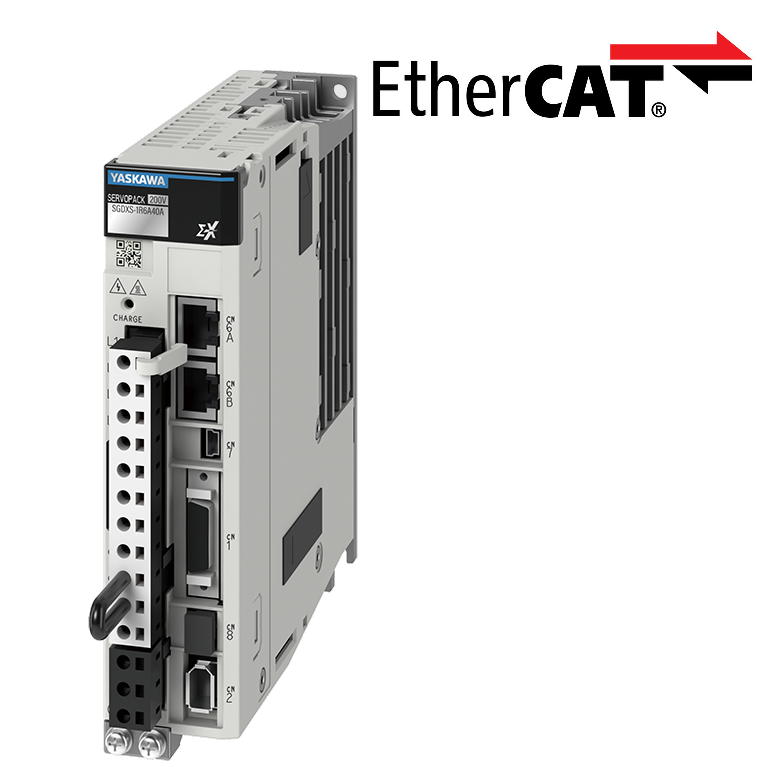

Серия сервоприводов YASKAWA Sigma-X обеспечивают высокую точностью позиционирования, широким диапазоном скоростей и производительностью. Механический монтаж сервоприводов становится довольно простым за счет компактности, а их настройка интуитивно понятна благодаря современному интерфейсу для наладки.
Модели с интерфейсом EtherCAT используется для управления сервоприводами серии Σ-X в реальном времени, их расширенными функциями управления и использования полного функционала. Для программного управления используется стандартный профиль управления движением CiA 402 (IEC 61800-7).
В Σ-X увеличено количество датчиков, что дает возможность наблюдать за сроком службы его элементов и информацией об окружающей среды. Предиктивная диагностика может быть полезна для точного определения периодов обслуживания и предотвращения внезапных отказов, что увеличивает жизненный цикл оборудования и сокращает производственные издержки.
Применяется сеть Σ -LINK II для одновременного сбора данных с датчиков и информации о движении с различных осей в режиме реального времени, что сокращает человека-машинные часы для обработки данных и их визуализации. Также сокращается количество подключаемых кабелей.
Σ-X сравнивает загруженные данные, полученными на основе различных нагрузочных диаграмм и тахограмм при автонастройке, хранящихся в сервоприводе, с рабочими данными при эксплуатации. Это полезно для обнаружения ошибок оборудования, вызванных износом с течением времени, оценки качества продукции и подтверждения точности сборки.
Частота реакции контура скорости изменилась с 3,1 кГц (для более ранних моделей) до 3,5 кГц, что увеличивает производительность оборудования.
Помимо двухосевых приводов серии SGDXW, появились трехосевые модели серии SGDXT, что позволяет сократить занимаемое место и количество кабелей. Так как серводвигатели соединяются последовательно, используя энкодерный кабель.
Совместимость с серводвигателями более ранних серий Sigma 5&7. При замене не требует переконфигурировать программу в Контроллере.
Новое поколение 26-битных (67 108 864 имп/об) абсолютных энкодеров, в 4 раза выше точность по сравнению с предыдущими сериями.
YASKAWA сервоприводы SIGMA-X листовка
Каталог 2023 сервоприводов YASKAWA SIGMA-X
YASKAWA SIGMA-X Full Catalog
YASKAWA SGDXS EtherCAT Technical characteristics of models
YASKAWA Sigma-XS SERVOPACK EtherCAT Product manual
YASKAWA SGDXS EtherCAT External dimensions
YASKAWA SGDXT EtherCAT External dimensions
YASKAWA SGDXW EtherCAT External dimensions
YASKAWA SGDXS EtherCAT Ref 3D Models
YASKAWA SGDXT EtherCAT ML4 Ref 3D Models
YASKAWA SGDXW EtherCAT ML4 Ref 3D Models
|
Заказной код YASKAWA |
Описание сервопривода |
|
SGDXS-R70AA0A |
Сервопривод Sigma-X, 0.05 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-R90AA0A |
Сервопривод Sigma-X, 0.1 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-1R6AA0A |
Сервопривод Sigma-X, 0.2 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-2R8AA0A |
Сервопривод Sigma-X, 0.3 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-3R8AA0A |
Сервопривод Sigma-X, 0.5 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-5R5AA0A |
Сервопривод Sigma-X, 0.75 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-7R6AA0A |
Сервопривод Sigma-X, 1.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-120AA0A |
Сервопривод Sigma-X, 1.5 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT. С дополнительным кодом «SGDXS-120A00A0008» питающая сеть 1 фазы 230 В |
|
SGDXS-180AA0A |
Сервопривод Sigma-X, 2.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-200AA0A |
Сервопривод Sigma-X, 3.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-330AA0A |
Сервопривод Sigma-X, 5.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-470AA0A |
Сервопривод Sigma-X, 6.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-550AA0A |
Сервопривод Sigma-X, 7.5 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-590AA0A |
Сервопривод Sigma-X, 11.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXS-780AA0A |
Сервопривод Sigma-X, 15.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXT-1R6AA0A |
Трехосевой сервопривод Sigma-X, 0.2 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXT-2R8AA0A |
Трехосевой сервопривод Sigma-X, 0.3 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXW-1R6AA0A |
Двухосевой сервопривод Sigma-X, 0.2 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXW-2R8AA0A |
Двухосевой сервопривод Sigma-X, 0.3 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXW-5R5AA0A |
Двухосевой сервопривод Sigma-X, 0.75 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
|
SGDXW-7R6AA0A |
Двухосевой сервопривод Sigma-X, 1.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс EtherCAT |
