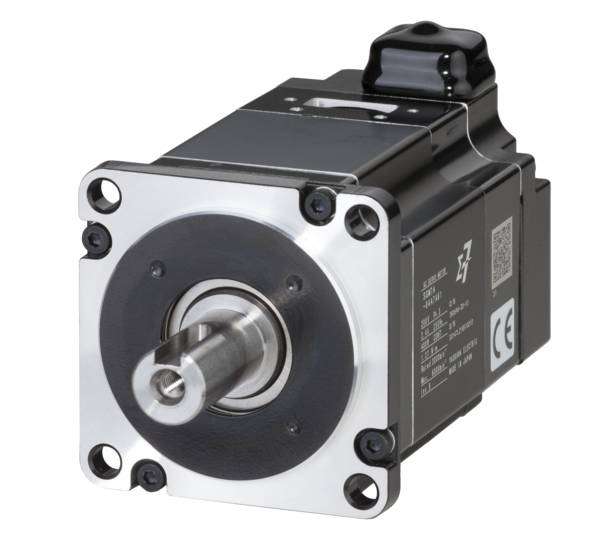

YASKAWA SGM7J

YASKAWA сервомотор Sigma 7 модель SGM7J YASKAWA формирования заказного кода двигателей SGM7J с питанием 3 фазы 200 Вольт YASKAWA формирования заказного кода двигателей SGM7J с питанием 3 фазы 400 Вольт YASKAWA характеристики двигателей SGM7J с питанием 3 фазы 400 Вольт YASKAWA механические характеристики двигателей SGM7J YASKAWA перегрузочная характеристика двигателей SGM7J YASKAWA эскиз серводвигателя SGM7J без тормоза YASKAWA эскиз серводвигателя SGM7J с тормозом YASKAWA Габаритные и присоединительные размеры серводвигателя Sigma 7 модель SGM7J-08D YASKAWA Габаритные и присоединительные размеры серводвигателя Sigma 7 модель SGM7J-15D YASKAWA Габаритные и присоединительные размеры серводвигателя Sigma 7 модель SGM7J-02D и 04D
Широкий модельный ряд сервомоторов YASKAWA SGM7J серии SIGMA-7 позволяет выбрать двигатели непосредственно под конкретные нужды заказчика. Разработка Sigma-7 была сфокусирована на 3 ключевых целях, это: быстрый ввод в эксплуатацию, высокая производительность, максимальная надёжность. Отличительными чертами являются высокая способность к перегрузкам (120% - 90с, 150% - 60с), сравнительно малые размеры моторов, высокое разрешение встроенных энкодеров двигателя (24 бит).

Преимущества серии Sigma 7 относительно Sigma 5

  • Размеры двигателей уменьшены на 20%, а фланец совместим с Sigma 5;
  • Энкодер с разрешением 24-бит (абсолютный или инкрементальный);
  • Высокий КПД и снижена теплоотдача;
  • Улучшены моментные характеристики;
  • Новые силовые и энкодерные разъёмы IP 67 с возможностью их поворота при монтаже

Сервомоторы серии SGM7J имеют следующие характеристики

  • Входное питание 200 В или 400 В;
  • Мощность от 200 Вт до 1,5 кВт;
  • Крутящий момент от 0,159 до 4,77 Нм;
  • Номинальная скорость 3000 об/мин;
  • Максимальная скорость 6000 об/мин.
Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код YASKAWA

Описание двигателя SGM7J

Заказной код YASKAWA

Описание двигателя SGM7J

SGM7J-A5A6A61

Серводвигатель переменного тока 230 В 3 фазы, 0.05 кВт (0.159 Нм номинальный, 0.557 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания)

SGM7J-01A6A61

Серводвигатель переменного тока 230 В 3 фазы,0.10 кВт (0.318 Нм номинальный,1.11 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания)

SGM7J-02A6A61

Серводвигатель переменного тока 230 В 3 фазы,0.20 кВт (0.637 Нм номинальный,2.23 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания)

SGM7J-04A6A61

Серводвигатель переменного тока 230 В 3 фазы,0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания)

SGM7J-06A6A61

Серводвигатель переменного тока 230 В 3 фазы,0.60 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 24 битабсолютный энкодер (без внешнего источника питания)

SGM7J-08A6A61

Серводвигатель переменного тока 230 В 3 фазы,0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания)

SGM7J-A5A6A6C

Серводвигатель переменного тока 230 В 3 фазы, 0.05 кВт (0.159 Нм номинальный, 0.557 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания), с тормозом

SGM7J-01A6A6C

Серводвигатель переменного тока 230 В 3 фазы,0.10 кВт (0.318 Нм номинальный,1.11 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания), с тормозом

SGM7J-02A6A6C

Серводвигатель переменного тока 230 В 3 фазы,0.20 кВт (0.637 Нм номинальный,2.23 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания), с тормозом

SGM7J-04A6A6C

Серводвигатель переменного тока 230 В 3 фазы,0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания), с тормозом

SGM7J-06A6A6C

Серводвигатель переменного тока 230 В 3 фазы,0.60 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 24 битабсолютный энкодер (без внешнего источника питания), с тормозом

SGM7J-08A6A6C

Серводвигатель переменного тока 230 В 3 фазы,0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный) 24 бит абсолютный энкодер (без внешнего источника питания), с тормозом

SGM7J-A5AFA61

Серводвигатель переменного тока 230 В 3 фазы,0.05 кВт (0.159 Нм номинальный,0.557 Нм максимальный) 24 бит инкрементальный энкодер

SGM7J-01AFA61

Серводвигатель переменного тока 230 В 3 фазы,0.10 кВт (0.318 Нм номинальный,1.11 Нм максимальный) 24 бит инкрементальный энкодер

SGM7J-02AFA61

Серводвигатель переменного тока 230 В 3 фазы,0.20 кВт (0.637 Нм номинальный,2.23 Нм максимальный) 24 бит инкрементальный энкодер

SGM7J-04AFA61

Серводвигатель переменного тока 230 В 3 фазы,0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 24 бит инкрементальный энкодер

SGM7J-06AFA61

Серводвигатель переменного тока 230 В 3 фазы,0.60 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 24 бит инкрементальный энкодер

SGM7J-08AFA61

Серводвигатель переменного тока 230 В 3 фазы,0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный) 24 бит инкрементальный энкодер

SGM7J-A5AFA6C

Серводвигатель переменного тока 230 В 3 фазы,0.05 кВт (0.159 Нм номинальный,0.557 Нм максимальный) 24 бит инкрементальный энкодер, с тормозом

SGM7J-01AFA6C

Серводвигатель переменного тока 230 В 3 фазы,0.10 кВт (0.318 Нм номинальный,1.11 Нм максимальный) 24 бит инкрементальный энкодер, с тормозом

SGM7J-02AFA6C

Серводвигатель переменного тока 230 В 3 фазы,0.20 кВт (0.637 Нм номинальный,2.23 Нм максимальный) 24 бит инкрементальный энкодер, с тормозом

SGM7J-04AFA6C

Серводвигатель переменного тока 230 В 3 фазы,0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 24 бит инкрементальный энкодер, с тормозом

SGM7J-06AFA6C

Серводвигатель переменного тока 230 В 3 фазы,0.60 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 24 бит инкрементальный энкодер, с тормозом

SGM7J-08AFA6C

Серводвигатель переменного тока 230 В 3 фазы,0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный) 24 бит инкрементальный энкодер, с тормозом

SGM7J-A5A7A61

Серводвигатель переменного тока 230 В 3 фазы,0.05 кВт (0.159 Нм номинальный,0.557 Нм максимальный) 24 бит абсолютный энкодер

SGM7J-01A7A61

Серводвигатель переменного тока 230 В 3 фазы,0.10 кВт (0.318 Нм номинальный,1.11 Нм максимальный) 24 бит абсолютный энкодер

SGM7J-02A7A61

Серводвигатель переменного тока 230 В 3 фазы,0.20 кВт (0.637 Нм номинальный,2.23 Нм максимальный) 24 бит абсолютный энкодер

SGM7J-04A7A61

Серводвигатель переменного тока 230 В 3 фазы,0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 24 бит абсолютный энкодер

SGM7J-06A7A61

Серводвигатель переменного тока 230 В 3 фазы,0.60 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 24 битабсолютный энкодер

SGM7J-08A7A61

Серводвигатель переменного тока 230 В 3 фазы,0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный) 24 бит абсолютный энкодер

SGM7J-A5A7A6C

Серводвигатель переменного тока 230 В 3 фазы,0.05 кВт (0.159 Нм номинальный,0.557 Нм максимальный) 24 бит абсолютный энкодер, с тормозом

SGM7J-01A7A6C

Серводвигатель переменного тока 230 В 3 фазы,0.10 кВт (0.318 Нм номинальный,1.11 Нм максимальный) 24 бит абсолютный энкодер, с тормозом

SGM7J-02A7A6C

Серводвигатель переменного тока 230 В 3 фазы,0.20 кВт (0.637 Нм номинальный,2.23 Нм максимальный) 24 бит абсолютный энкодер, с тормозом

SGM7J-04A7A6C

Серводвигатель переменного тока 230 В 3 фазы,0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 24 бит абсолютный энкодер, с тормозом

SGM7J-06A7A6C

Серводвигатель переменного тока 230 В 3 фазы,0.60 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 24 бит абсолютный энкодер, с тормозом

SGM7J-08A7A6C

Серводвигатель переменного тока 230 В 3 фазы,0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный) 24 бит абсолютный энкодер, с тормозом

SGM7J-02DFF61

Серводвигатель переменного тока 400 В 3 фазы, 0.20 кВт (0.637 Нм номинальный, 2.23 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, вал с резьбой и шпонкой

SGM7J-04DFF61

Серводвигатель переменного тока 400 В 3 фазы, 0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, вал с резьбой и шпонкой

SGM7J-08DFF61

Серводвигатель переменного тока 400 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, вал с резьбой и шпонкой

SGM7J-15DFF61

Серводвигатель переменного тока 400 В 3 фазы, 1.50 кВт (4.77 Нм номинальный, 14.3 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, вал с резьбой и шпонкой

SGM7J-02DFF6C

Серводвигатель переменного тока 400 В 3 фазы, 0.20 кВт (0.637 Нм номинальный, 2.23 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-04DFF6C

Серводвигатель переменного тока 400 В 3 фазы, 0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-08DFF6C

Серводвигатель переменного тока 400 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-15DFF6C

Серводвигатель переменного тока 400 В 3 фазы, 1.50 кВт (4.77 Нм номинальный, 14.3 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит инкрементальный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-02D7F61

Серводвигатель переменного тока 400 В 3 фазы, 0.20 кВт (0.637 Нм номинальный, 2.23 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, вал с резьбой и шпонкой

SGM7J-04D7F61

Серводвигатель переменного тока 400 В 3 фазы, 0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, вал с резьбой и шпонкой

SGM7J-08D7F61

Серводвигатель переменного тока 400 В 3 фазы, 0.75 кВт (2.39 Нм номинальный,8.36 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, вал с резьбой и шпонкой

SGM7J-15D7F61

Серводвигатель переменного тока 400 В 3 фазы, 1.50 кВт (4.77 Нм номинальный, 14.3 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, вал с резьбой и шпонкой

SGM7J-02D7F6C

Серводвигатель переменного тока 400 В 3 фазы, 0.20 кВт (0.637 Нм номинальный, 2.23 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-04D7F6C

Серводвигатель переменного тока 400 В 3 фазы, 0.40 кВт (1.27 Нм номинальный, 4.46 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-08D7F6C

Серводвигатель переменного тока 400 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту, 24 бит абсолютный энкодер, с тормозом, вал с резьбой и шпонкой

SGM7J-15D7F6C

Серводвигатель переменного тока 400 В 3 фазы, 1.50 кВт (4.77 Нм номинальный, 14.3 Нм максимальный), номинальный скорость 3000 оборотов в минуту, максимальная скорость 6000 оборотов в минуту,24 бит абсолютный энкодер, с тормозом, вал с резьбой и шпонкой
