ASCON TECNOLOGIC XT

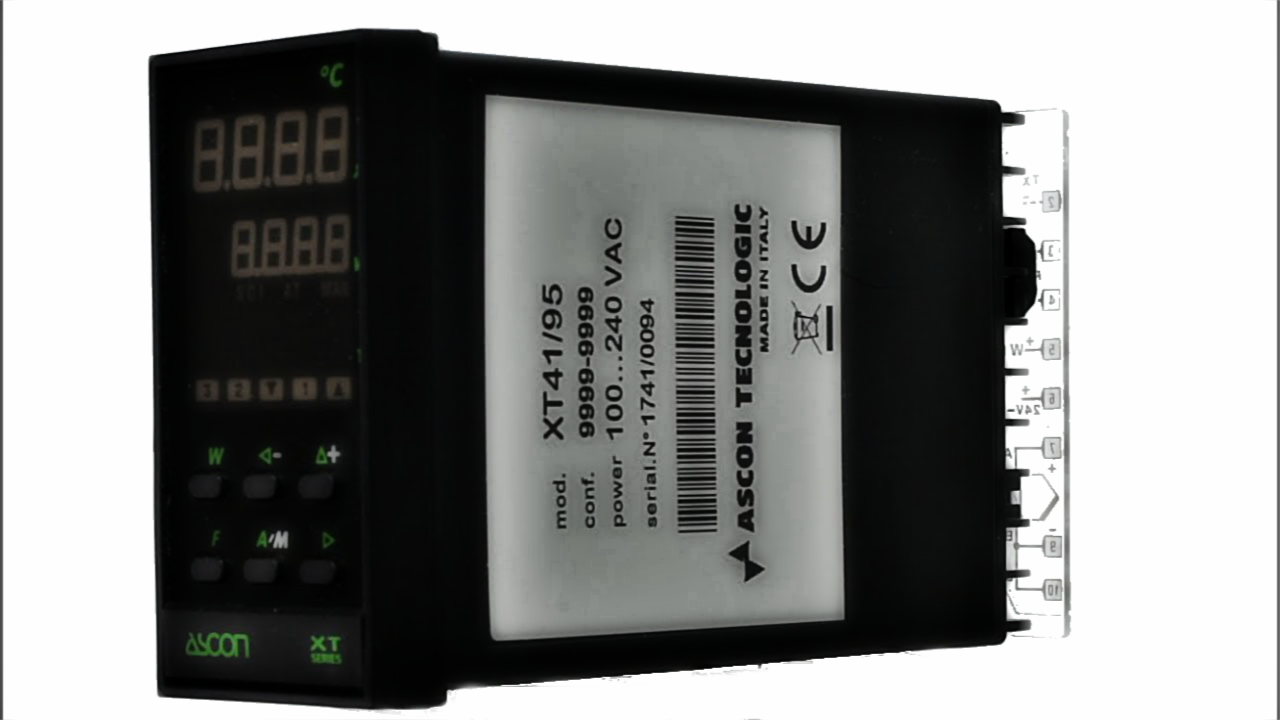

ASCON TECNOLOGIC XT общий вид ASCON TECNOLOGIC XT расположение элементов на пульте ASCON TECNOLOGIC XT габаритные и монтажные размеры ASCON TECNOLOGIC XT электрическая схема подключений

Производство серии XT прекращено!

Рекомендуется модернизировать системы с XT c заменой их на новую серию KUBE KX6. Заменяя интерфейс связи типа токовая петля на RS485 или Ethernet c протоколом Modbus.

XT - первые специализированные печные регуляторы процесса ASCON TECNOLOGIC созданные на базе серии GammaUno. Выполнены в формате корпуса 1/8 DIN 48х96 мм. Регуляторы обладали уникальными для того времени функциями такими как ПИД для управления сервоприводом горелки с автоматической настройкой, переключения между 4 заданными уставками с плавными переходами, переключение между автоматическим и ручным заданием мощности.

Основные функции регуляторов XT:

  • алгоритмы управления ПИД с автонастройкой или On\Off (гистерезис);
  • модели с интерфейсом связи типа токовой петли 0-20 мА, ASCII код JBUS.

Технические характеристики XT:

  • универсальный аналоговый вход: термопары J, K, S, R, L термосопротивления PT100, мА;
  • вход внешнего задания 4-20 мА или 0-10 В;
  • вход обратной связи по положению клапана горелки 100-10 кОм;
  • 4 релейных выхода: 5 А\250 В~;
  • дисплей с отображением двух величин зеленым цветом: текущего значения процесса и задания.


Задать вопрос

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели XT

Заказной код ASCON TECNOLOGIC

Описание модели XT

XT30

Универсальный контроллер регулятор 48х96, специальная серия Gamma1, вход AI (J,K,S,R,PT100,мА), remoto AI (мА, В), pot AI (Ом) 3DI, 4DR, питание 85 …264 В~

XT31

Универсальный контроллер регулятор 48х96, специальная серия Gamma1, вход AI (J,K,S,R,PT100,мА), remoto AI (мА, В), pot AI (Ом) 3DI, 4DR, 20 мА Current Loop Comm, питание 85 …264 В~

XT50

Универсальный контроллер регулятор 48х96, специальная серия Gamma1, вход AI (J,K,S,R,PT100,мА), remoto AI (мА, В), pot AI (Ом) 3DI, 4DR, питание 16 …28 В~, 20…30 В=

XT51

Универсальный контроллер регулятор 48х96, специальная серия Gamma1, вход AI (J,K,S,R,PT100,мА), remoto AI (мА, В), pot AI (Ом) 3DI, 4DR, 20 мА Current Loop Comm, питание 16 …28 В~, 20…30 В=

XT41/95

Универсальный контроллер регулятор 48х96, специальная серия Gamma1, вход AI (J,K,S,R,PT100,мА,мВ,В), remoto AI (мА, В), pot AI (Ом) 3DI, 4DR, 1DO, 20 мА Current Loop Modbus protocol

---

---
