ASCON TECNOLOGIC XS

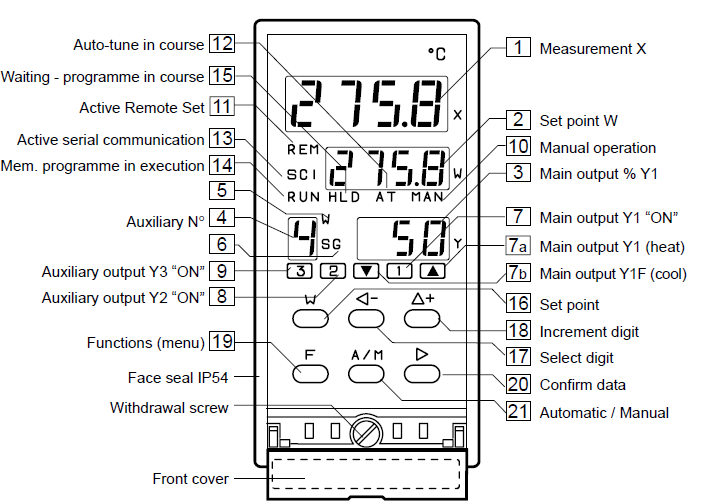

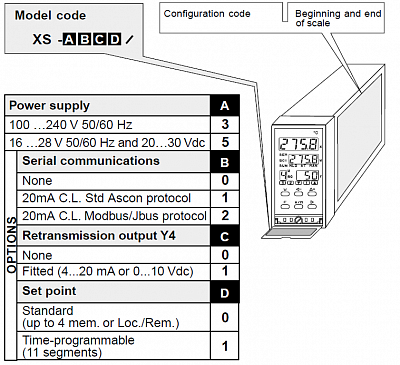

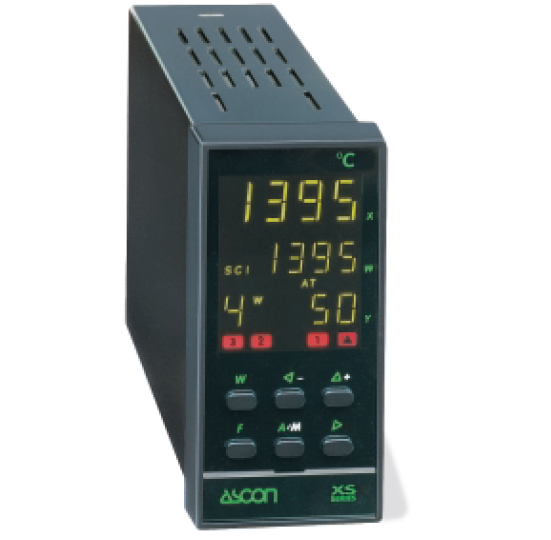

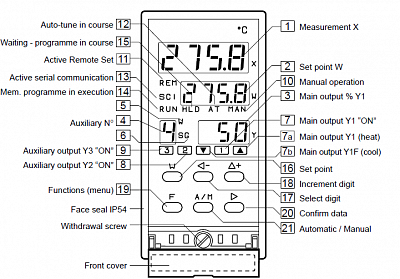

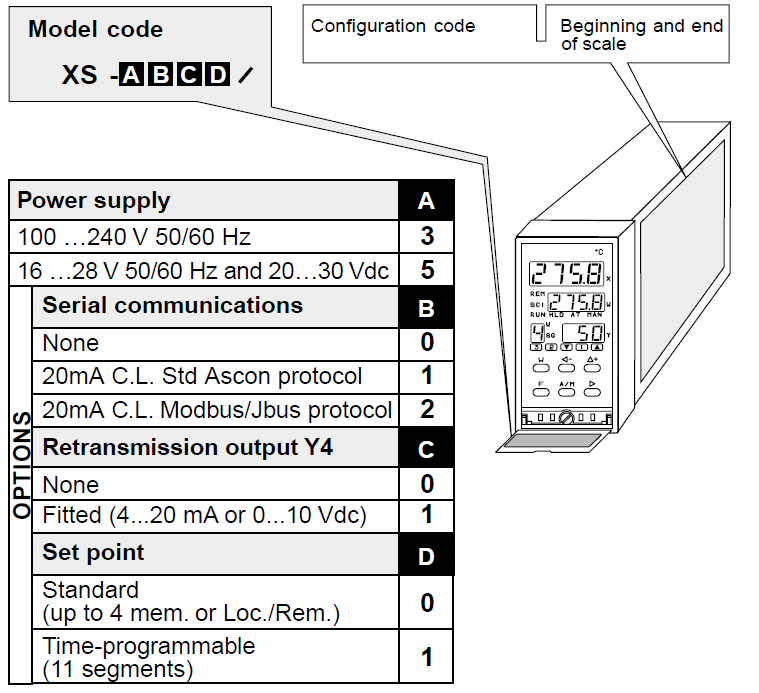

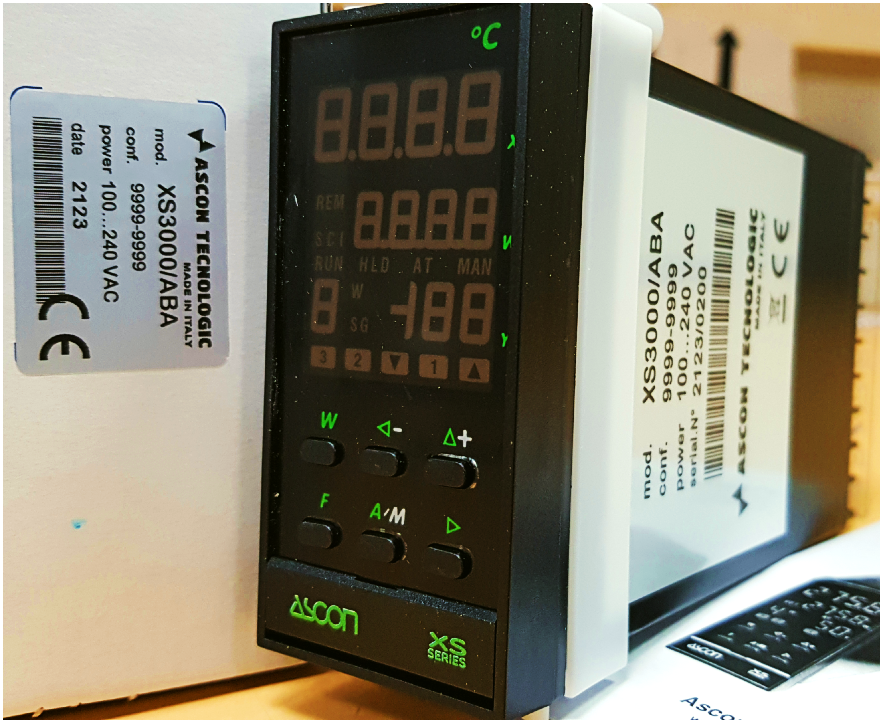

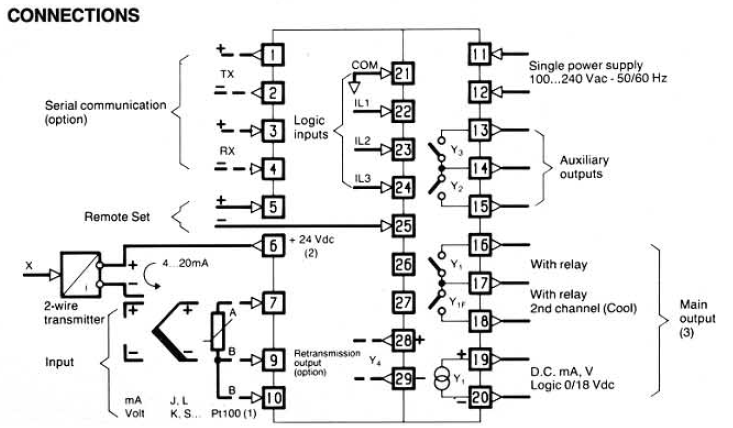

ASCON TECNOLOGIC регулятор XS общий вид ASCON TECNOLOGIC регулятор модель XS3000 ASCON TECNOLOGIC регулятор XS функции дисплея и пульта ASCON TECNOLOGIC регулятор XS схема подключений ASCON TECNOLOGIC регулятор XS формирование заказного кода

Производство серии XS прекращено!

Рекомендуется уходить от интерфейса связи токовая петля и переходить на регуляторы новой серии KUBE KX3, KX5P с интерфейсом связи RS485 или Ethernet и протоколом Modbus. Так же возможен переход на серии X3 и X5.

Серия XS, на ряду с XE, это первые полноценные серии универсальных регуляторов процесса ASCON TECNOLOGIC выполненные в формате корпуса 1/8 DIN 48х96 мм. Регуляторы завоевали большую популярность обладая уникальными для того времени функциями такими как ПИД с автоматической настройкой и поддержкой управления Нагрев\Охлаждение, тестирование контура управления Loop-Break-Alarm, специальные настройки работы регулятора при подаче питания. Серия XS имеет более широкий набор функций, чем XE, и позиционировалась как решение для более широкого круга задач, связанных не только с непосредственным управлением процессами нагрева, охлаждения, поддержания давления или уровня, но и дополнительными функциями управления.

Основные функции регуляторов XS:

  • алгоритмы управления ПИД или On\Off (гистерезис);
  • программный профиль изменения задания (до 11 сегментов) и счетчик повторов выполнения;
  • все модели, аварии: абсолютные, относительные, гистерезис;
  • управление режимом работы регулятора при использовании дискретных входов;
  • передача задания через дополнительный аналоговый вход;
  • модели с интерфейсом связи типа токовой петли 0-20 мА, ASCII код JBUS.

Технические характеристики XS:

  • универсальный аналоговый вход: термопары J, K, S, R, термосопротивления PT100, мА, В;
  • 4 дискретных выхода: Y1\Y2 реле DPST-NO 3 А\250 В~ и  Y1 транзистор 0…15 B=, 20mA; Y2\Y3 реле DPST-NO 3 А\250 В~;
  • дисплей с отображением четырех величин зеленым цветом: текущего значения процесса, задание, расчетная выходная мощность и номер отрабатываемого сегмента;
  • индикаторы тринадцать;
  • шесть кнопок на пульте прибора.
Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели XS

Заказной код ASCON TECNOLOGIC

Описание модели XS

XS-3000

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XS-3100

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XS-3200

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

XS-3010

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 1 AO (0-10 В, 4-20 мА), Programmable SP, питание 100-240 В~

XS-3110

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 1 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, Programmable SP, питание 100-240 В~

XS-3210

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 1 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, Programmable SP, питание 100-240 В~

XS-3001

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XS-3101

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XS-3201

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

XS-3011

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), Programmable SP, питание 100-240 В~

XS-3111

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, Programmable SP, питание 100-240 В~

XS-3211

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, Programmable SP, питание 100-240 В~

XS-5000

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XS-5100

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XS-5200

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

XS-5010

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 1 AO (0-10 В, 4-20 мА), Programmable SP, питание 24 В~/=

XS-5110

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 1 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, Programmable SP, питание 24 В~/=

XS-5210

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 1 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, Programmable SP, питание 24 В~/=

XS-5001

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XS-5101

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XS-5201

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

XS-5011

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), Programmable SP, питание 24 В~/=

XS-5111

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, Programmable SP, питание 24 В~/=

XS-5211

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, Programmable SP, питание 24 В~/=
