ASCON TECNOLOGIC XF

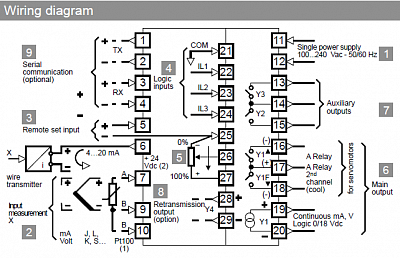

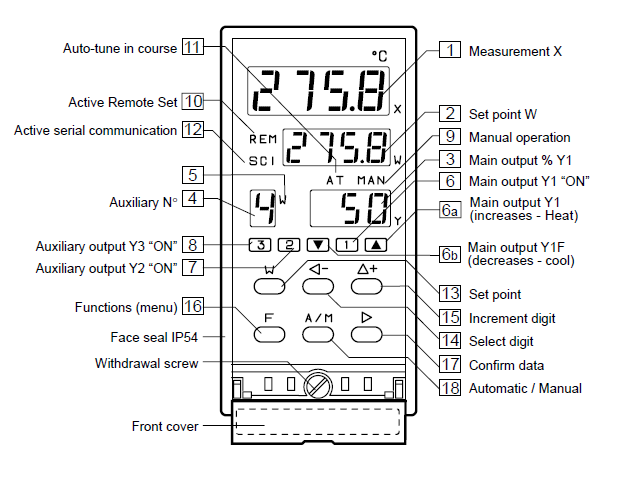

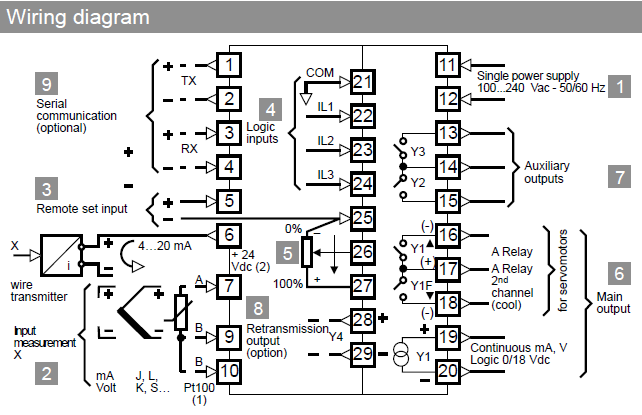

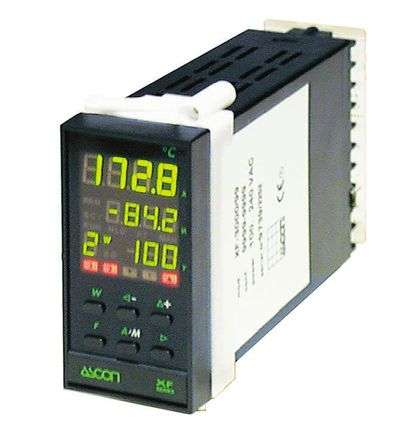

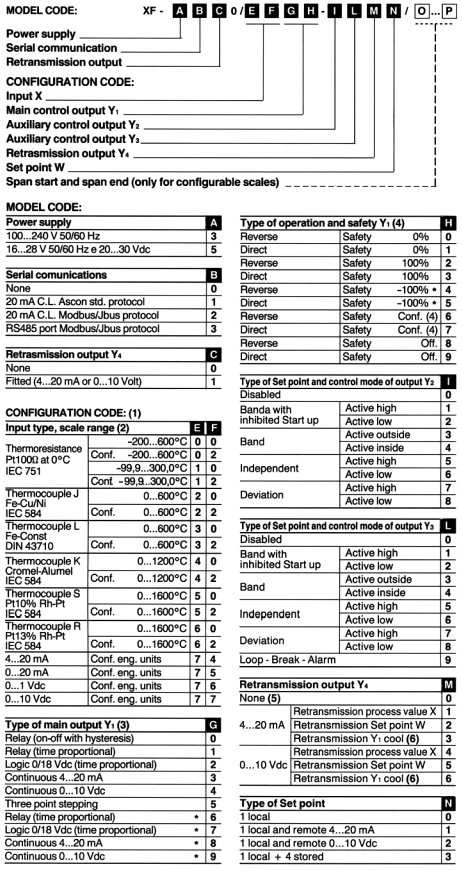

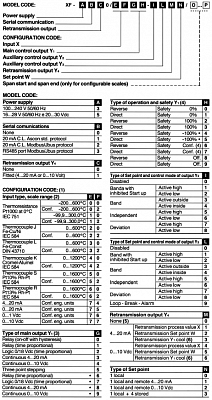

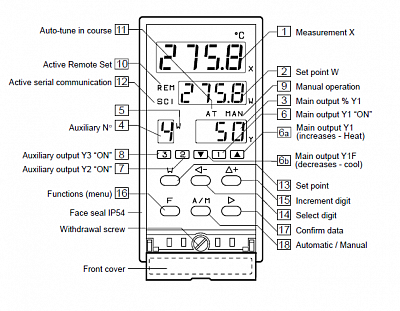

ASCON TECNOLOGIC регулятор XF общий вид ASCON TECNOLOGIC регулятор XF функции дисплея и пульта ASCON TECNOLOGIC регулятор XF схема подключения ASCON TECNOLOGIC контроллер-регулятор XF формирование заказного кода

Производство серии XF прекращено!

Рекомендуется переходить на регуляторы новой серии KUBE KX3 или KX6 в зависимости от подключений и конфигурации XF, с интерфейсом связи RS485 или Ethernet и протоколом Modbus.

Серия XF это модификация серии XS универсальных регуляторов процесса ASCON TECNOLOGIC выполненная в формате корпуса 1/8 DIN 48х96 мм, с алгоритмом управления на базе нечеткой логике (Fuzzy), функциями управления клапанами (МЭО) и дополнительным входом обратной связи по положению от потенциометра клапана. Алгоритм на базе нечеткой логике обеспечивал быстрый выход процесса на заданный уровень без перерегулирования и быструю реакцию на возмущение процесса, по сравнению с классическим ПИД алгоритмом. В последствии данный алгоритм стал использоваться в всех регуляторах ASCON TECNOLOGIC.

Основные функции регуляторов XF:

  • алгоритмы управления ПИД на основе нечеткой логики (Fuzzy);
  • все модели, аварии: абсолютные, относительные, гистерезис;
  • управление режимом работы регулятора при использовании дискретных входов;
  • передача задания через дополнительный аналоговый вход 4...20 мА, 10 В= max. или 0...10 В=, 20 мА max.;
  • модели с интерфейсом связи типа токовой петли 0-20 мА, ASCII код JBUS.
  • модели с интерфейсом RS485 и протоколом Modbus.

Технические характеристики XF:

  • универсальный аналоговый вход: термопары J, K, S, R, термосопротивление PT100, мА, В;
  • 4 дискретных выхода: Y1\Y2 реле DPST-NO 5 А\250 В~ и Y1 транзистор 0…15 B=, 20mA; Y2\Y3 реле DPST-NO 5 А\250 В~;
  • дисплей с отображением четырех величин зеленым цветом: текущего значения процесса, задание, расчетная выходная мощность и номер отрабатываемого сегмента;
  • индикаторы тринадцать;
  • шесть кнопок на пульте прибора.
Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели XF

Заказной код ASCON TECNOLOGIC

Описание модели XF

XF-3000

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XF-3100

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XF-3200

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

---

---

XF-3001

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XF-3101

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XF-3201

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

---

---

XF-5000

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XF-5100

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XF-5200

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

---

---

XF-5001

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XF-5101

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XF-5201

Универсальный контроллер регулятор 48х96, серия Gamma1, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

---

---

XF-3000/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XF-3100/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XF-3200/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

---

---

XF-3001/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XF-3101/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XF-3201/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

---

---

XF-5000/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XF-5100/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XF-5200/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

---

---

XF-5001/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XF-5101/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XF-5201/99

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

---

---

XF-3000/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XF-3100/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XF-3200/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

---

---

XF-3001/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 100-240 В~

XF-3101/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 100-240 В~

XF-3201/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 100-240 В~

---

---

XF-5000/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XF-5100/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XF-5200/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

---

---

XF-5001/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), питание 24 В~/=

XF-5101/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Ascon protocol, питание 24 В~/=

XF-5201/AAT

Универсальный контроллер регулятор 48х96, серия Gamma1 Special Versions, вход AI (J,K,S,R,PT100,мА,В), 3 DI, 4DR, 2 AO (0-10 В, 4-20 мА), 20 мА Current Loop Modbus protocol, питание 24 В~/=

---

---
