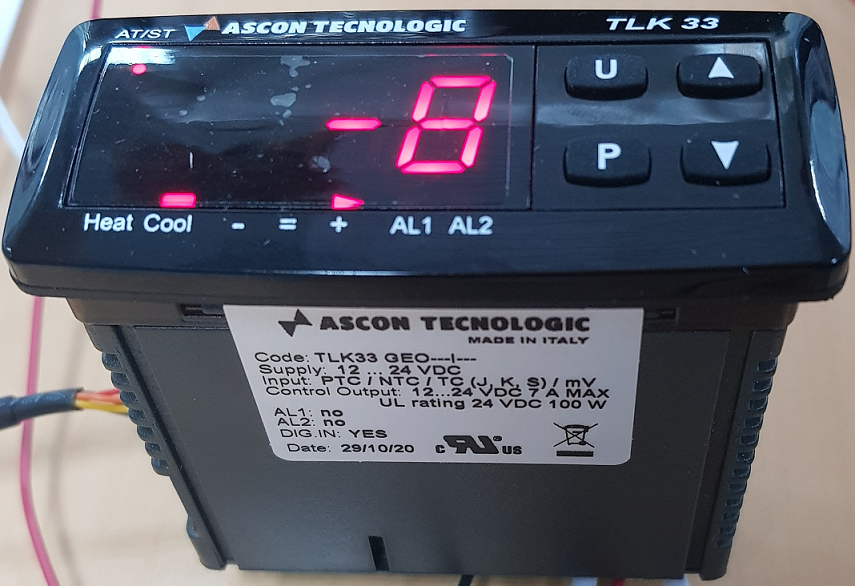

ASCON TECNOLOGIC TLK 33G - это серия универсальных одноконтурных цифровых контроллеров-регуляторов, предназначенных для управления нагревом (эффект Зеебека) и охлаждением с помощью элементов Пельтье (Peltie elements, Thermoelectric Cooler, TEC). Для поддержания заданной температуры (или влажности в испарителе) используется ПИД-алгоритм двойного действия (прямой и обратный) с функциями автонастройки и автоподстройки параметров, и с автоматическим расчетом параметра нечеткого контроля перерегулирования для коррекции переходного процесса. ПИД-регулятор реализован на основе алгоритма с двумя степенями свободы, что обеспечивает оптимальную работу при возмущающих воздействиях и изменении уставки.

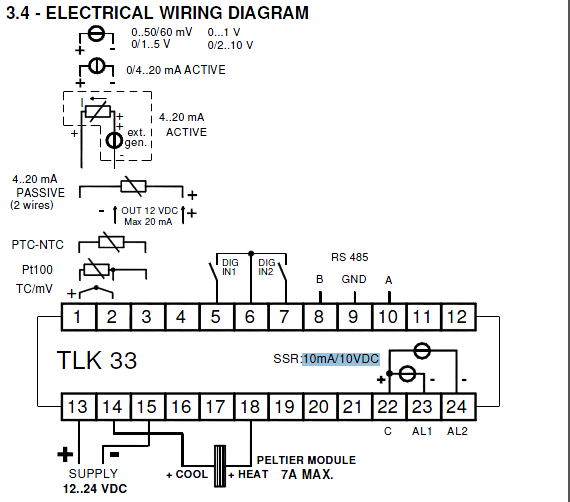

Приборы имеют силовой выход (до 7 А) с функцией изменения полярности напряжения (от 12 до 24 В=) для прямого управления элементов Пельтье при напряжении постоянного тока, максимальное поглощение тока 7 А. Кроме того, приборы могут быть оснащены 2 транзисторными (10 мА, 10 В=) выходами тревоги, например, для управляющих твердотельными реле (SSR). У приборов есть 2 дискретных входа для смены режимов работы (пуск\стоп, автоматически\ручной режим управления, смена уставок) и порт последовательной связи RS485 с использованием протокола связи MODBUS-RTU и скорость передачи до 38400 бод.

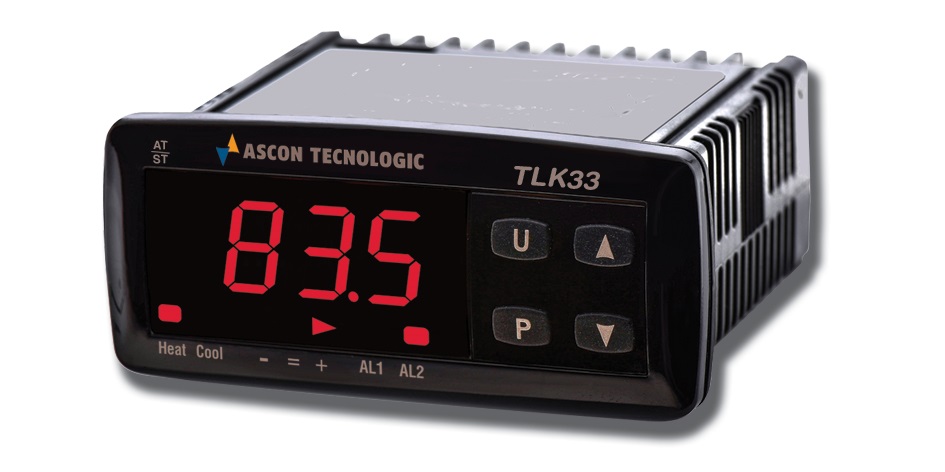

В настоящее время корпус и передняя панель унифицирована с регуляторами серии KUBE моделей KR обеспечивая привлекательный дизайн прибора и удобство работы с ним. Текущая измеренная величина процесса отображается с помощью 4-х красных семи сегментных индикаторов, а состояния выходов показываются 4-мя светодиодными индикаторами. Приборы оснащены 3-х светодиодным программируемым переключателем индексов. Приборы обеспечивают хранение и переключение между 4 уставками. Конфигурирование регуляторов с ПК и перенос настроек между регуляторами осуществляется при помощи ключа A01.
Данные контроллеры-регуляторы изготовленные в соответствии с промышленными стандартами являются готовым решением для управления небольшими охладителями или термостатическими камерами, от промышленных и научных установок до торговых куллеров (например, для вина).
|
Заказной код ASCON TECNOLOGIC |
Описание модели TLK33G |
Заказной код ASCON TECNOLOGIC |
Описание модели TLK33G |
|
TLK33GDO---I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термосопротивлений, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 12-24 В= |
TLK33GDOO--I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термосопротивлений, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, 12-24 В= |
|
TLK33GDOOO-I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термосопротивлений, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, 12-24 В= |
--- |
--- |
|
TLK33GDO--SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термосопротивлений, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, RS485, 12-24 В= |
TLK33GDOO-SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термосопротивлений, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, RS485, 12-24 В= |
|
TLK33GDOOOSI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термосопротивлений, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, RS485, 12-24 В= |
--- |
--- |
|
TLK33GEO---I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термистров, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 12-24 В= |
TLK33GEOO--I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термистров, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, 12-24 В= |
|
TLK33GEOOO-I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термистров, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, 12-24 В= |
--- |
--- |
|
TLK33GEO--SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термистров, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, RS485, 12-24 В= |
TLK33GEOO-SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термистров, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, RS485, 12-24 В= |
|
TLK33GEOOOSI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход для термопар, термистров, мB, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, RS485, 12-24 В= |
--- |
--- |
|
TLK33GIO---I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0/4-20 мА, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 12-24 В= |
TLK33GIOO--I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0/4-20 мА, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, 12-24 В= |
|
TLK33GIOOO-I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0/4-20 мА, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, 12-24 В= |
--- |
--- |
|
TLK33GIO--SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0/4-20 мА, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, RS485, 12-24 В= |
TLK33GIOO-SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0/4-20 мА, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, RS485, 12-24 В= |
|
TLK33GIOOOSI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0/4-20 мА, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, RS485, 12-24 В= |
--- |
--- |
|
TLK33GVO---I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0-1 В, 0/1-5 В, 0/2-10 В, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 12-24 В= |
TLK33GVOO--I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0-1 В, 0/1-5 В, 0/2-10 В, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, 12-24 В= |
|
TLK33GVOOO-I--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0-1 В, 0/1-5 В, 0/2-10 В, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, 12-24 В= |
--- |
--- |
|
TLK33GVO--SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0-1 В, 0/1-5 В, 0/2-10 В, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, RS485, 12-24 В= |
TLK33GVOO-SI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0-1 В, 0/1-5 В, 0/2-10 В, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 1 транз. вых, RS485, 12-24 В= |
|
TLK33GVOOOSI--- |
Универсальный контроллер-регулятор, 78x35, аналоговых вход 0-1 В, 0/1-5 В, 0/2-10 В, 2 выхода питания (до 7А) и управления элементами Пельтье, 2 дискр. вх, 2 транз. вых, RS485, 12-24 В= |
--- |
--- |
