ASCON TECNOLOGIC KM3L

KM3L (Limiter) от ASCON TECNOLOGIC - это сертифицированный по FM (Factory mutual) контроллер отключения по предельным значениям, который может быть настроен пользователем как на верхний, так и на нижний предельный уровень. Сертификация проведена по стандартам FM3545 (Temperature Limit and Supervisory Switches) и FM3810 (Electrical Equipment for Measurement, Control and Laboratory Use).


Благодаря универсальному аналоговому входу прибор может быть использован для контроля температуры, давления, уровня, расхода, силы, веса и концентрации веществ. Для пассивных токовых датчиков предусмотрен выход питания 12 В= (+\- 10%), 20 мА, который так же может использоваться как дополнительный (к Out3) транзисторный выход (Out4) сигнализации с настраиваемой логикой работы.

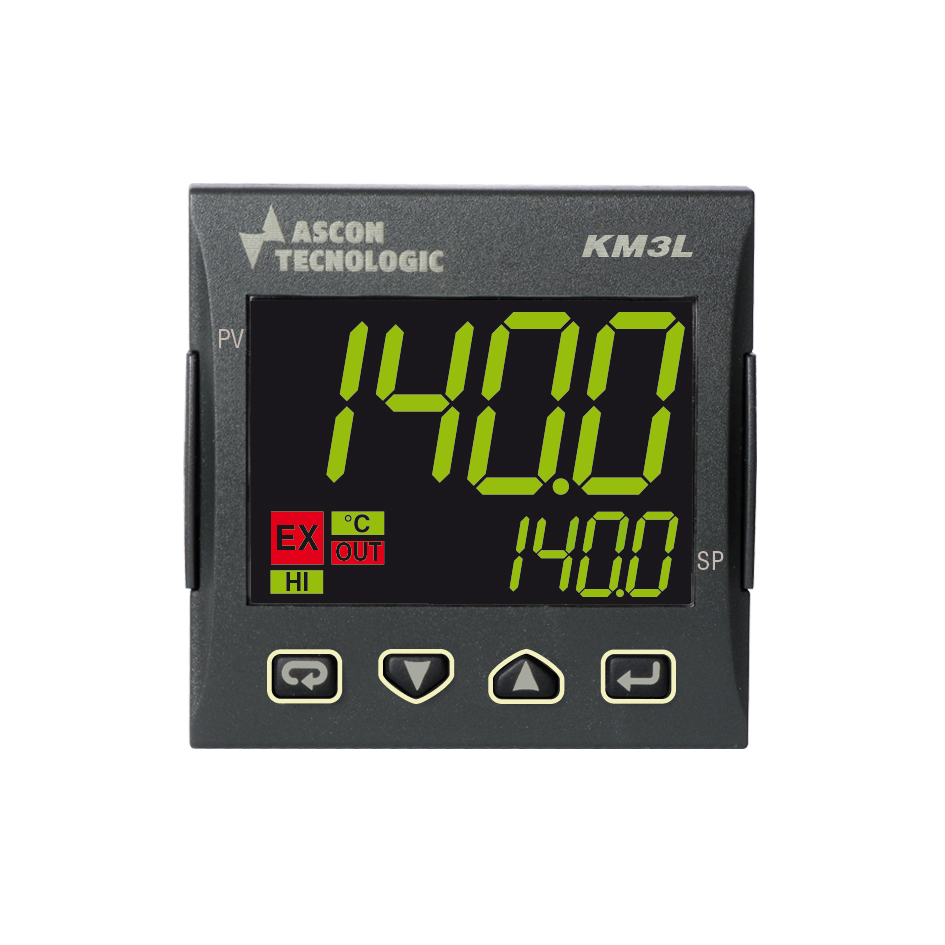

KM3L обеспечивает фиксирование аварии по достижении предельного значения, при котором происходит отключение выхода Out2, меняется цвет экрана на красный для верхнего и оранжевый для нижнего уровня, включается индикатор EXT. Контроллер начинает подсчет общего времени превышения заданного значения и фиксирует предельную достигнутую величину. Эти данные хранятся в памяти и доступны для просмотра и считывания c порта TTL или RS485 до следующей аварии или выключения питания. Для сброса зафиксированной аварии требуется что бы процесс пришел в норму и был подан сигнал сброса с пульта или на дискретный вход KM3L.


Предусмотрены модели c аналоговым выходом для передачи на другие приборы (самописцы, индикаторы, контроллеры) измеренной величины или разницы между предельным значением и измеренной величиной, или заданной предельной величиной.

KM3L является прямым аналогом YOKOGAWA TC10-L (Limit Control Type), и может использоваться для его замены. В ряде случаев также может служить заменой продуктов JUMO safetyM TB, TW, TW08, STB, STW (701150, 701160, 701170).

Задать вопрос

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели KM3L

Заказной код ASCON TECNOLOGIC

Описание модели KM3L

KM3LHC-RRD----E---

Универсальный контроллер FM3545, FM3810 48х48, вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), Pt100, Pt1000, 0/12… 60мВ, 0/4… 20мA, 0/1… 5В, 0/2…10В, 1 вх, 1 транз. вых/вх, , 2 релейных выхода (2 А), питание 100-240 В~

KM3LHC-RRDS---E---

Универсальный контроллер FM3545, FM3810 48х48, вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), Pt100, Pt1000, 0/12… 60мВ, 0/4… 20мA, 0/1… 5В, 0/2…10В, 1 вх, 1 транз. вых/вх, 2 релейных выхода (2 А), RS485 Modbus RTU, питание 100-240 В~

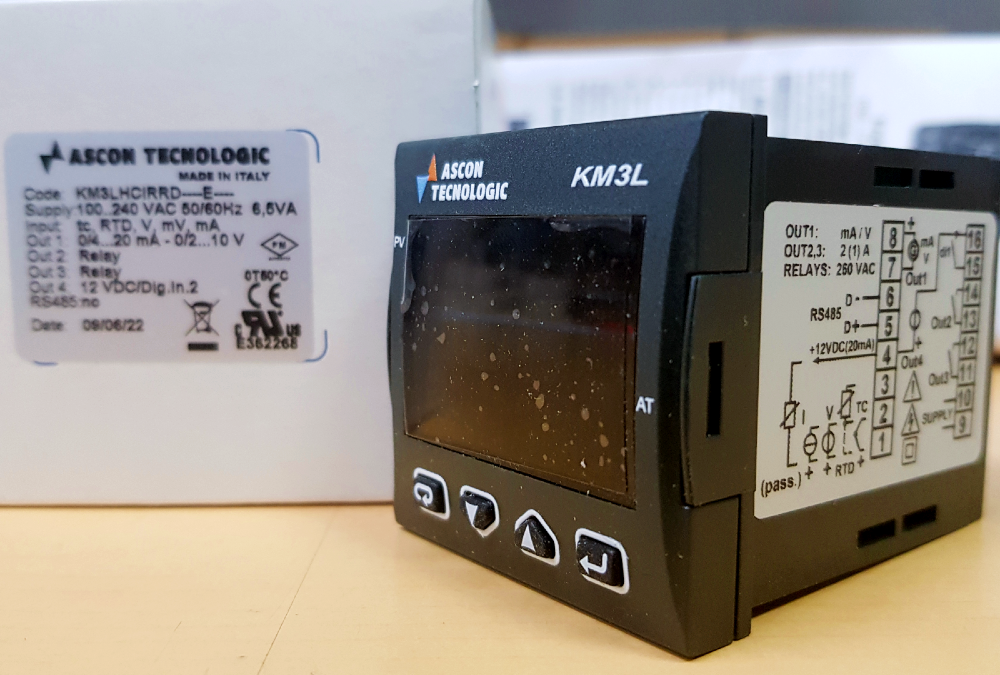

KM3LHCIRRD----E---

Универсальный контроллер FM3545, FM3810 48х48, вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), Pt100, Pt1000, 0/12… 60мВ, 0/4… 20мA, 0/1… 5В, 0/2…10В, 1 вх, 1 транз. вых/вх, 1 выход аналоговый (0/4...20 мА,0/2...10В), 2 релейных выхода (2 А), питание 100-240 В~

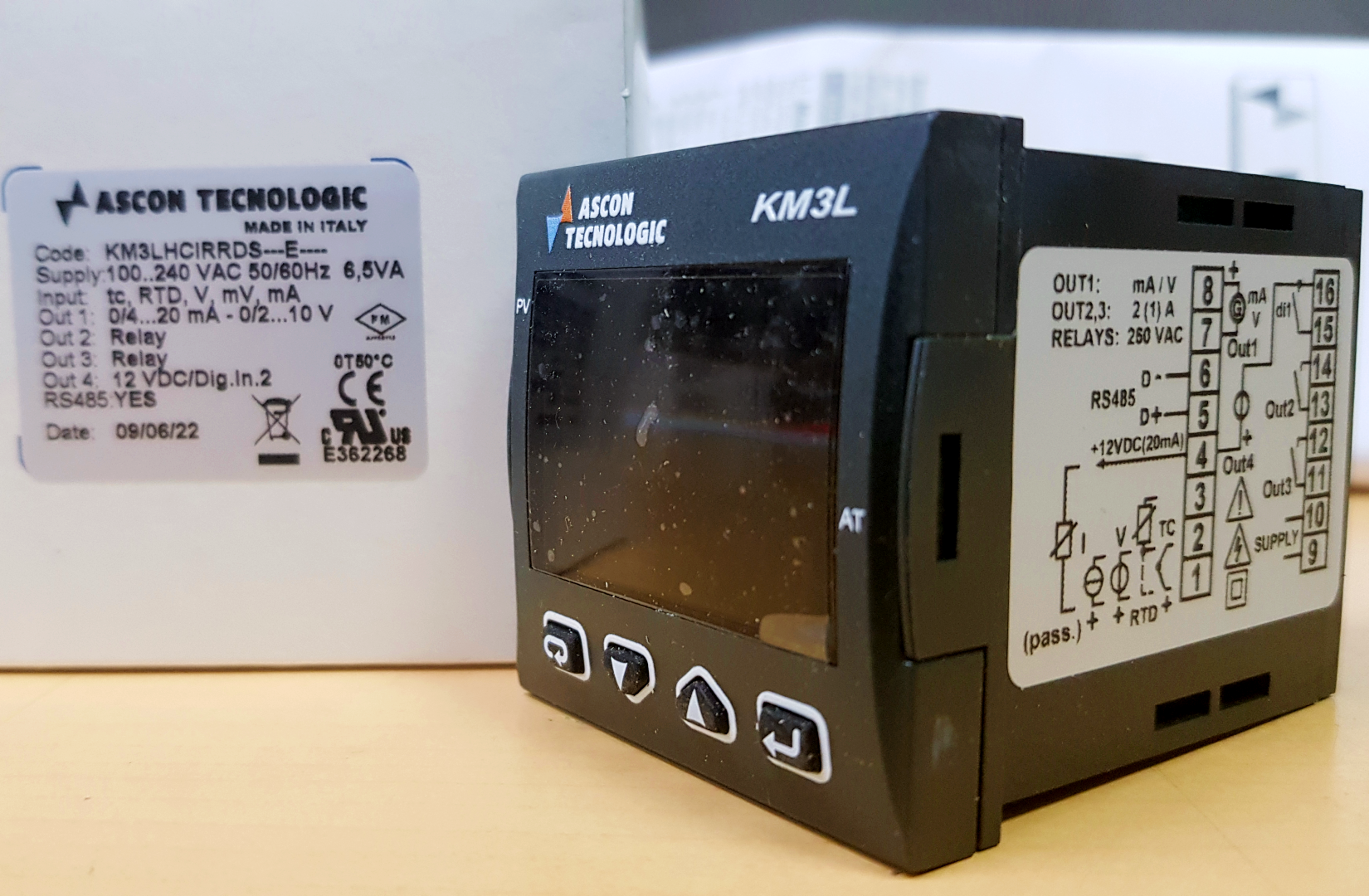

KM3LHCIRRDS---E---

Универсальный контроллер FM3545, FM3810 48х48, вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), Pt100, Pt1000, 0/12… 60мВ, 0/4… 20мA, 0/1… 5В, 0/2…10В, 1 вх, 1 транз. вых/вх, 1 выход аналоговый (0/4...20 мА,0/2...10В), 2 релейных выхода (2 А), RS485 Modbus RTU, питание 100-240 В~
