YASKAWA R1000

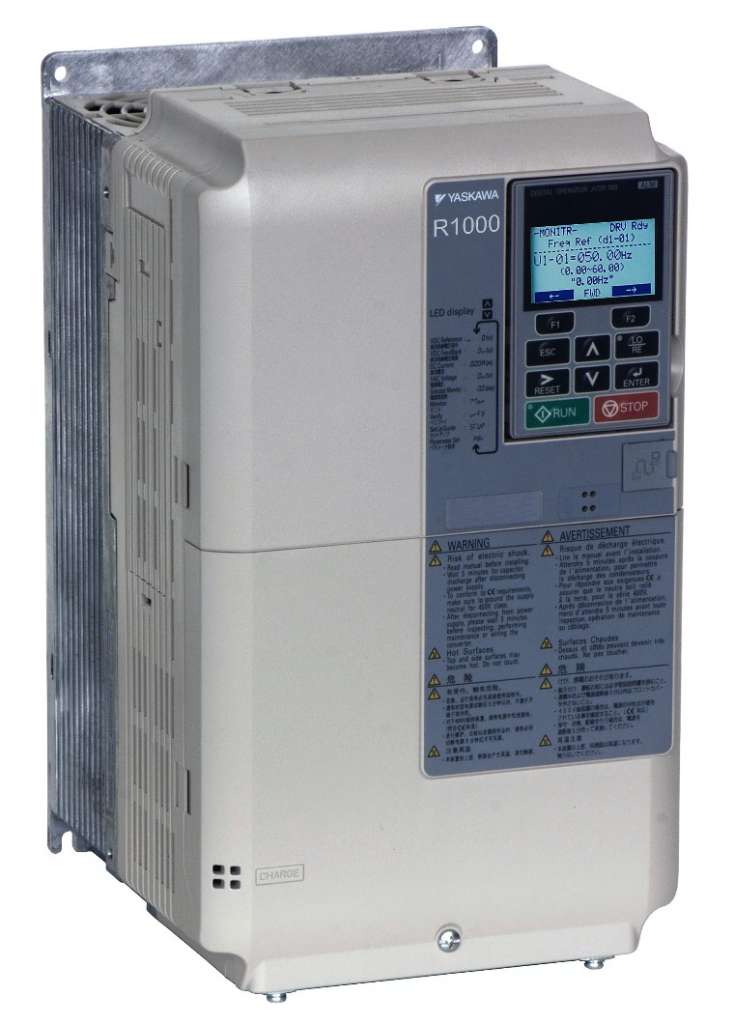

Yaskawa блок рекуперации модели R1000 общий вид YASKAWA блок рекуперации R1000 общая схема применения YASKAWA блок рекуперации R1000 схема электрических подключений YASKAWA блок рекуперации R1000 габаритные и присоединительные размеры

Рекуперативный блок торможения R1000 от компании YASKAWA - это компактное и высокоэффективное решение для рекуперации электроэнергии в сеть при работе электропривода с частотным регулированием в генераторном режиме. Это более экономичная и пожаробезопасная альтернатива преобразованию излишков энергии в цепи постоянного тока ПЧ или сервопривода в тепло на тормозных резисторах. R1000 предназначен для работы с одним одноосевым или многоосевым приводом, но с одним звеном постоянного тока. Несмотря на то, что блок разрабатывался для использования совместно с приводами YASKAWA технически он так же может работать и с приводами других производителей приводной техники.

Основные технические характеристики серии R1000:

  • диапазон максимальной рекуперативной мощности моделей от 3,5 кВт до 300 кВт;
  • номинальное напряжение и частота сети для работы блоков от 380 до 480 В переменного тока с отклонениями от -15 до +10 %, 50/60 Гц ± 2 %;
  • входной коэффициент мощности: минимум 0,9 при номинальной нагрузке;
  • защита от перегрузки 30 секунд при 150 % от номинального тока;
  • расширенная диагностика работы и контроль ресурса основных элементов блока, данные доступны через пульт, подключение к ПК и сетевые интерфейсы;
  • поддерживаемые промышленные протоколы управления: Modbus RTU (встроен), EtherCat, Ethernet/IP, Modbus TCP/IP, PROFIBUS-DP, CANopen, CC-link, DeviceNet, MECHATROLINK-2, Powerlink;
  • для настройки и диагностики R1000 используется программное обеспечение DriveWizard Plus;
  • пульт оператора с ЖК дисплеем и поддержкой 11 европейских языков, включая русский. Выполнен съемным, с возможностью монтажа на переднюю панель шкафа;
  • опциональные блоки питания 24В= PS-A10LB и PS-A10HB обеспечивают питание для цепи управления и дополнительных плат, если отключено питание в главной цепи;
  • температура эксплуатации от -10 до +50 градусов Цельсия без образования конденсата.
  • Блок рекуперации R1000 поставляется и как отдельная позиция, и в виде готового для установки и использования комплекта, включающего в себя сглаживающий 1% дроссель.

Видео обзор рекуператора R1000 и его функций:

На данной странице так же размещена следующая документация на серию R1000: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.

Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код YASKAWA

Рекуперативная мощность

Номинальные токи постоянный\переменный

Заказной код комплекта

Заказной код дросселя 1%

CIMR-RC4A03P5FAA

3,5 кВт

7 А

5 А

R1KIT40003AAAAA / R1KIT40003AABAA

B1509105

CIMR-RC4A0005FAA

5 кВт

11 А

8 А

R1KIT40005AAAAA / R1KIT40005AABAA

B1509105

CIMR-RC4A0007FAA

7 кВт

15 А

11 А

R1KIT40007AAAAA / R1KIT40007AABAA

B1509106

CIMR-RC4A0010FAA

10 кВт

22 А

16 А

R1KIT40010AAAAA / R1KIT40010AABAA

B1509107

CIMR-RC4A0014FAA

14 кВт

30 А

22 А

R1KIT40014AAAAA / R1KIT40014AABAA

B1509108

CIMR-RC4A0017FAA

17 кВт

36 А

27 А

R1KIT40017AAAAA / R1KIT40017AABAA

B1509108

CIMR-RC4A0020FAA

20 кВт

43 А

32 А

R1KIT40020AAAAA / R1KIT40020AABAA

B1509109

CIMR-RC4A0028FAA

28 кВт

58 А

43 А

R1KIT40028AAAAA / R1KIT40028AABAA

B1509110

CIMR-RC4A0035AAA

35 кВт

73 А

54 А

R1KIT40035AAAAA / R1KIT40035AABAA

B1504118

CIMR-RC4A0043AAA

43 кВт

89 А

66 А

R1KIT40043AAAAA / R1KIT40043AABAA

B1509111

CIMR-RC4A0053AAA

53 кВт

109 А

81 А

R1KIT40053AAAAA / R1KIT40053AABAA

B1509112

CIMR-RC4A0073AAA

73 кВт

149 А

110 А

R1KIT40073AAAAA / R1KIT40073AABAA

B1509113

CIMR-RC4A0105AAA

105 кВт

217 А

161 А

R1KIT40105AAAAA / R1KIT40105AABAA

B1509114

CIMR-RC4A0150AAA

150 кВт

320 А

237 А

R1KIT40150AAAAA / R1KIT40150AABAA

B1505002

CIMR-RC4A0210AAA

210 кВт

440 А

326 А

R1KIT40210AAAAA / R1KIT40210AABAA

B1505008

CIMR-RC4A0300AAA

300 кВт

629 А

466 А

R1KIT40300AAAAA / R1KIT40300AABAA

B1505011
