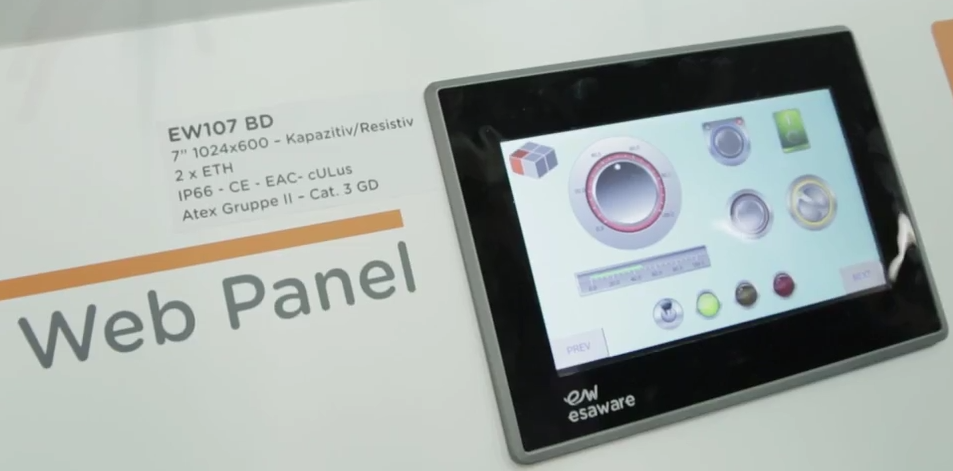

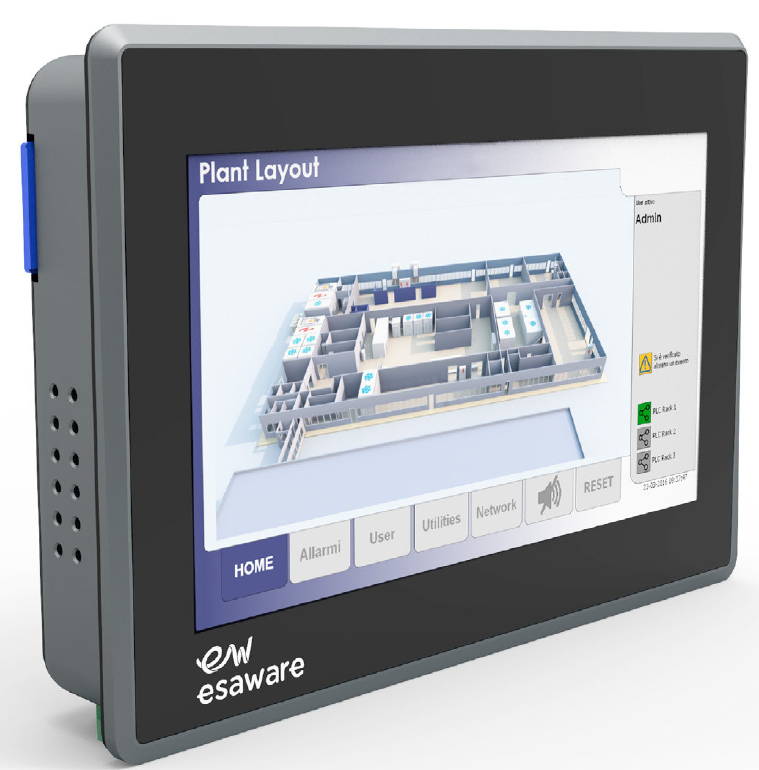

Панельные промышленные компьютеры ESA серии EW100BD созданный на базе ARM Cortex A9 Quad-Core с диагоналями сенсорных (емкостных) экранов 7 (1024х600), 10 (1024х600) и 15,6 (1366х768) дюймов, и защитой передней панели IP66. Данная серия поставляется с операционными системами Android или Linux. В основном данные панели используются для отображения информации со встроенных веб-серверов устройств автоматизации (ESA HMI, CoDeSys WebVisu, ПЛК Beckhoff, B&R, ABB, IFM, SAIA, Parker, Siemens, VIPA и других), а так же исполнения пользовательских приложений для с контроля и управлением производством. Для этого в них обеспечивается полная совместимость с технологиями HTML5, Java, Web socket, поддержка SNTP Server и Client.

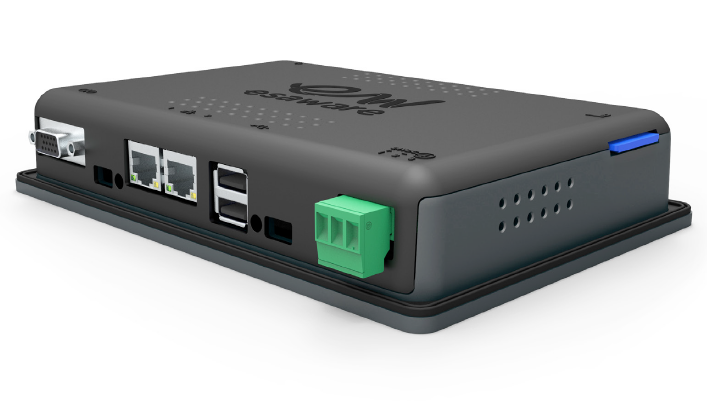

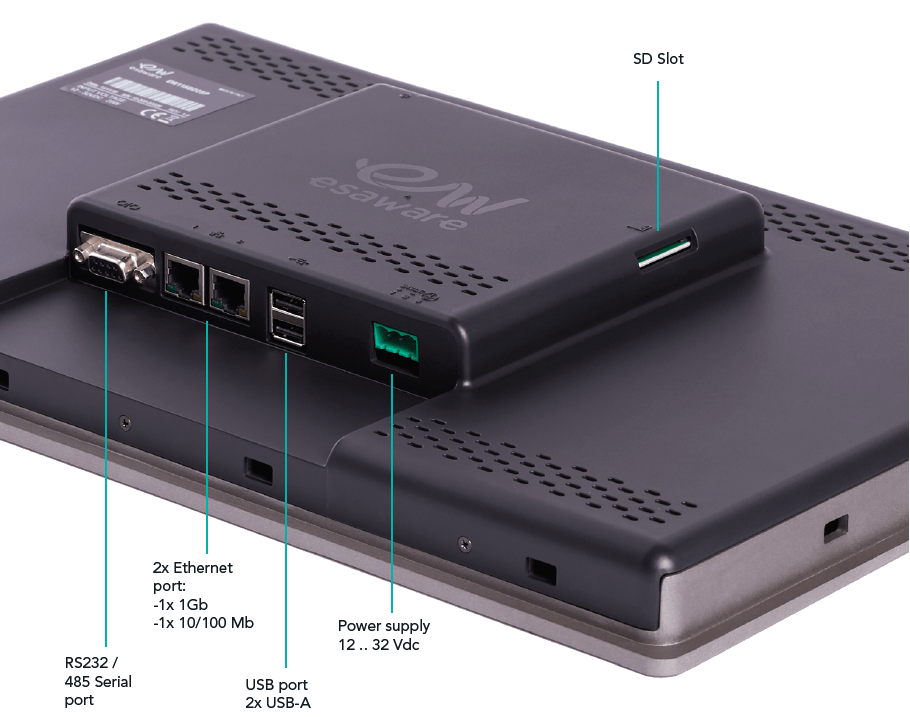

Панели оснащены ОЗУ 2Гб DDR3L, долговременной flash памятью объемом 8Гб, которая может быть расширена при использовании SDHC карт объемом до 32 Гб (v2.0 до 25 Мбайт/с). Имеются: один слот MINI PCI express, два независимых Ethernet порта – один на 1 Гб, второй на 10/100 Мб, два порта USB 2.0. Отдельные модели имеют дополнительный универсальный серийный порт RS232\R485 (индекс SP в заказном коде) и возможна установка клиентом WiFi и 3G карт связи (отверстия с заглушками под выходы антенн предусмотрены в конструктиве корпуса). Питание панелей осуществляется постоянным током с диапазоном напряжений от 12 до 32 В, обеспечивается крайне низкое рабочее энергопотребление для 7 дюймовых моделей не более 7 Вт, для 15 дюймовых не более 24 Вт. Рабочий диапазон температур от -10 до +50 С без образования конденсата.
В моделях с операционной системой Linux предустановлен веб-браузер Chromium, платформа высокоуровневой среды программирования Python ver. 2.7, компактная база данных SQL Lite 3 под лицензией Open Source (EW107BD4SP, EW107BD400, EW115BD4SP).
В моделях с операционной системой Android могут быть предустановлены веб-браузеры Chrom (Web View полноэкранный режим EW107BD200, EW107BD2SP, EW107BD300, EW115BD2SP), Spider Control MicroBrowser (в EW107BD300 для совместимости с CODESYS TargetVisu ver. 2.x) и Automation Browser (Multi Web Server EW107BD500, EW115BD5SP).
Видео по web-панелям EW100BD:
ESA: IPC\Web-панели с диагональю экрана 7” и ОС Linux доступны для заказа.
|
Заказной код ESA |
Описание модуля |
Заказной код ESA |
Описание модуля |
|
EW107BD2SP |
Веб-панель 7" Wide TFT, 16M colors, ANDROID, 2xETH, USB A, USB B, MEMORY SLOT, CHROME BROWSER |
EW107BD3SP |
Веб-панель 7" Wide TFT, 16M colors, ANDROID, 2xETH, USB A, USB B, MEMORY SLOT, CHROME and MICROBROWSER on board |
|
EW107BD5SP |
Веб-панель 7" Wide TFT, 16M colors, ANDROID, 2xETH, USB A, USB B, MEMORY SLOT, AUTOMATION Browser |
EW107BD4SP0000 |
Веб-панель 7" Wide TFT, 16M colors, LINUX, 2xETH, USB A, USB B, MEMORY SLOT, CHROMIUM |
|
EW110BD2SP |
Веб-панель 10,1" Wide TFT, 16M colors, ANDROID, 2xETH, USB A, USB B, MEMORY SLOT, CHROME BROWSER |
EW110BD3SP |
Веб-панель 10,1" Wide TFT, 16M colors, ANDROID, 2xETH, USB A, USB B, MEMORY SLOT, CHROME and MICROBROWSER on board |
|
EW110BD5SP |
Веб-панель 10,1" Wide TFT, 16M colors, ANDROID, 2xETH, USB A, USB B, MEMORY SLOT, AUTOMATIONBROWSER |
EW110BD4SP |
Веб-панель 10,1" Wide TFT, 16M colors, LINUX, 2xETH, USB A, USB B, MEMORY SLOT, CHROMIUM |
|

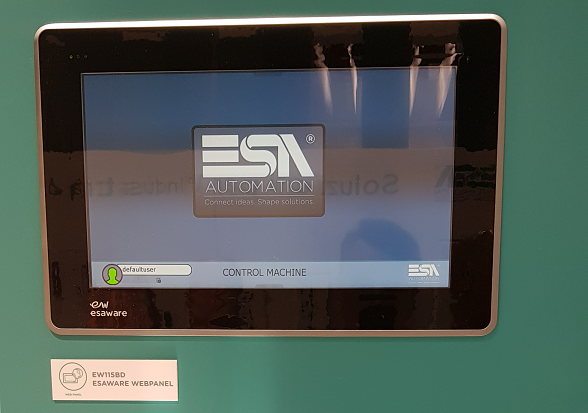

EW115BD2SP |
Веб-панель 15,6" Wide TFT, 16M colors, ANDROID , Serial Port, 2xETH, USB A, USB B, MEMORY SLOT, CHROME BROWSER |
EW115BD3SP |
Веб-панель 15,6" Wide TFT, 16M colors, ANDROID , Serial Port, 2xETH, USB A, USB B, MEMORY SLOT, CHROME and MICROBROWSER on board |
|
EW115BD5SP |
Веб-панель 15,6" Wide TFT, 16M colors, ANDROID , Serial Port, 2xETH, USB A, USB B, MEMORY SLOT, AUTOMATION BROWSER |
EW115BD4SP00 |
Веб-панель 15,6" Wide TFT, 16M colors, LINUX, 2xETH, USB A, USB B, MEMORY SLOT, CHROMIUM |
|
EW107BD200 |
-- |
EW107BD300 |
-- |
