Выпуск малых контролеров серии 100V VIPA Controls начала в 2001 году. Они были предназначены для решения простых задач автоматизации в составе централизованных или распределенных системах автоматики. Основной успех серии был предопределен с программной совместимостью данных ПЛК с высокопроизводительными системами S7-300 компании Siemens. В настоящее время данная серия контроллеров выводится из производства, в качестве замены рекомендуется переход на контроллер MICRO обладающего большими возможностями и быстродействием.
Процессорные модули 100V имеют объемы рабочей памяти от 8 до 40 кБ, встроенные дискретные входы и выходы (8х8 или 16х16), а также коммуникационные интерфейсы (в зависимости от модели) MPI, RS232, RS485 и Profibus DP slave. При необходимости ПЛК количество входов\выходов ПЛК можно расширить подключением до 4-х расширений (как дискретных, так и аналоговых), что позволяет подключить до 160 аналоговых и дискретных сигналов. Аналоговый модуль 134-4EE00 позволяет подключить три входных сигнала по напряжению (1 ... 5 В=, 0 ... 10 В=, -10 ... +10 В=) или току (+4 ... +20 мА, -20 ... +20 мА, 0 ... +20 мА), один сигнал с датчиков сопротивления (до 3 кОм) и 2 выхода по напряжению или току.
Передовыми для своего времени особенностями 100V были: встроенное ПЗУ для хранения программ и долговременных данных без питания, встроенное ОЗУ с резервным питанием от аккумулятора для хранения текущих данных прикладной программы и работы встроенных часов, использование стандартных карт MMC для переноса и закачки программ.
В серии 100V были предусмотрены моноблочные станции дискретного ввода-вывода для промышленных сетей Profibus DP и CANOpen. Выполненные в том же типоразмере что и контроллеры этой серии, они обеспечивали высокую степень унификации при изготовлении шкафов управления. Для замены данных интерфейсных модулей рекомендуется использовать распределенную систему SLIO.

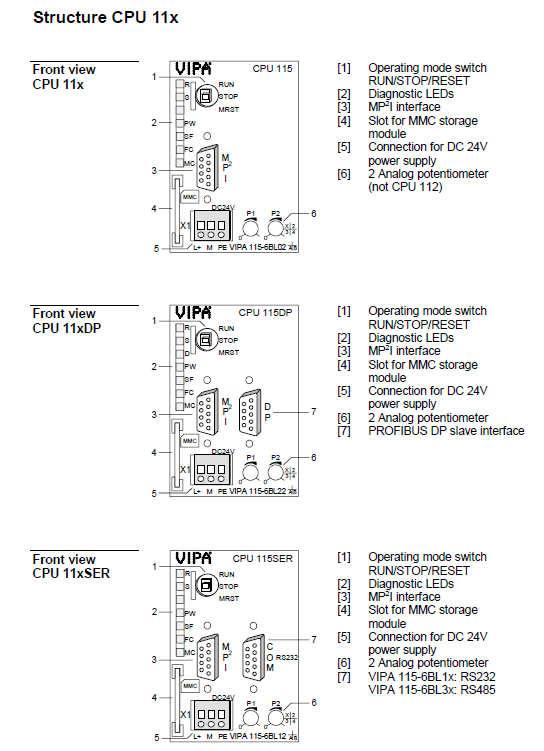

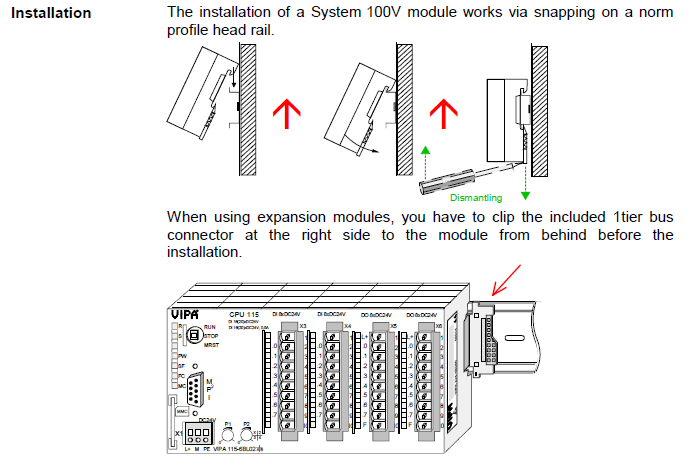

Модули серии 100V поставляются с фронтальными соединителями и маркировочными этикетками, а расширения дополнительно комплектуются шинными соединителями.
Для подключения к персональному компьютеру и программирования используется Green Cable – 950-0KB00.
|
Заказной код VIPA Controls |
Описание модуля |
Заказной код VIPA Controls |
Описание модуля |
|
101-4FH50 |
Клеммный модуль CM 101, 8x11 клемм |
112-4BH02 |
Модуль CPU 112, 8 (12) входов, 8 (4) выходов, 8 кбайт рабочей памяти, 16 кбайт загрузочной памяти, нерасширяемый, бесплатное ПО WinPLC7 Lite |
|
101-4FH50 |
Клеммный модуль CM 101, 8x11 клемм |
112-4BH02 |
Модуль CPU 112, 8 (12) входов, 8 (4) выходов, 8 кбайт рабочей памяти, 16 кбайт загрузочной памяти, нерасширяемый, бесплатное ПО WinPLC7 Lite |
|
114-6BJ04 |
Модуль CPU 114, 16 (20) входов, 8 (4) выходов, 32 кбайт рабочей памяти, 40 кбайт загрузочной памяти, расширяемый, бесплатное ПО WinPLC7 Lite |
114-6BJ54 |
Модуль CPU 114R, 16 входов, 8 релейных выходов (230 В перем. тока/30 В пост. тока), 32 кбайт рабочей памяти, 40 кбайт загрузочной памяти, расширяемый, бесплатное ПО WinPLC7 Lite |
|
115-6BL04 |
Модуль CPU 115, 16 (20) входов, 16 (12) выходов, 32 кбайт рабочей памяти, 40 кбайт загрузочной памяти, расширяемый, бесплатное ПО WinPLC7 Lite |
115-6BL14 |
Модуль CPU 115SER,16 (20) входов, 16 (12) выходов, 32 кбайт рабочей памяти, 40 кбайт загрузочной памяти, 2-й интерфейс RS-232 (PtP), расширяемый, бесплатное ПО WinPLC7 Lite |
|
115-6BL22 |

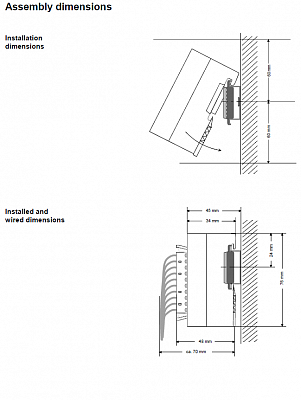

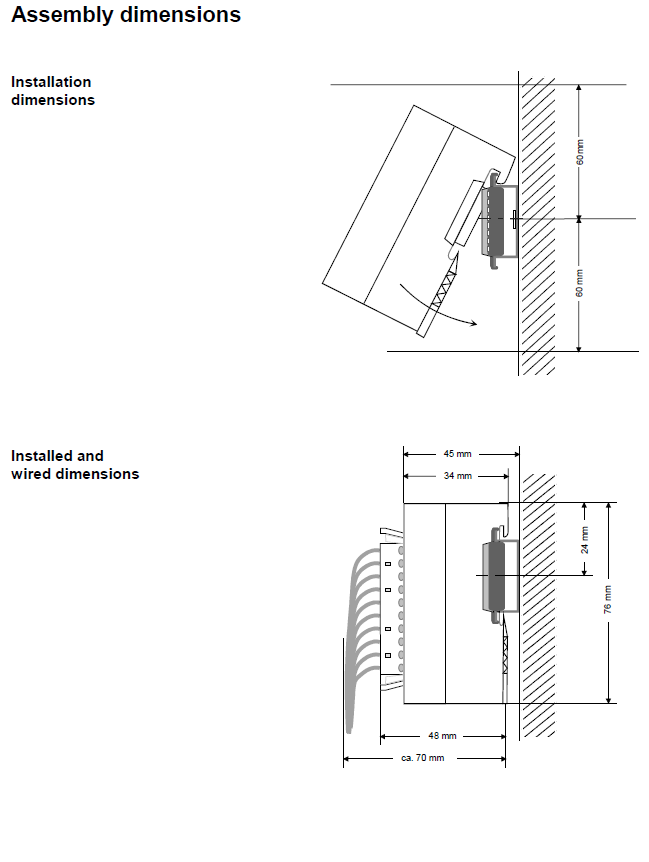

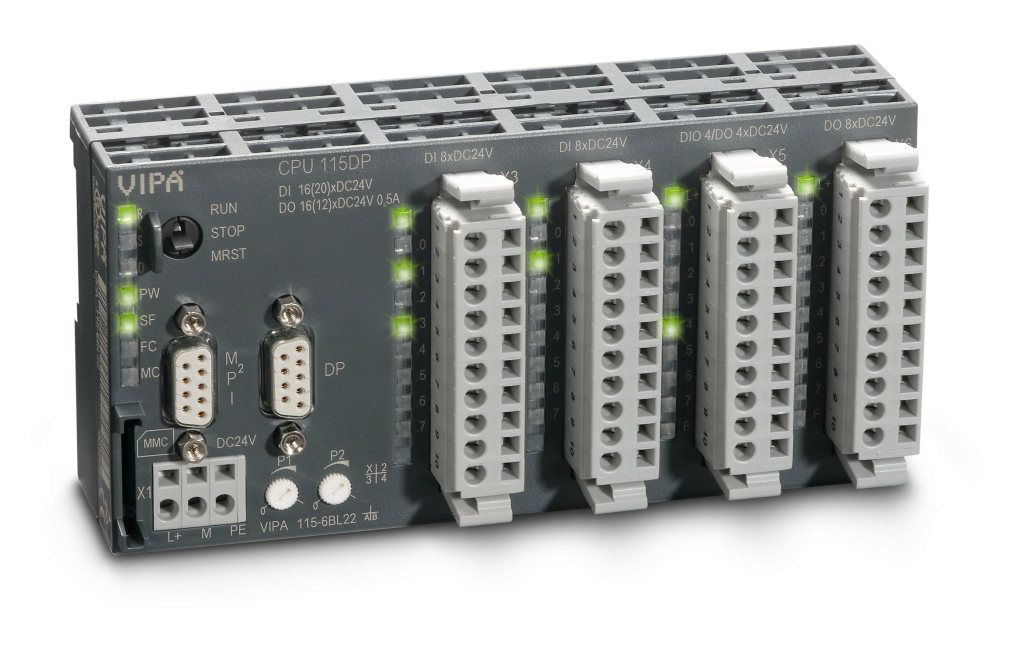

CPU 115DP, 16 (20) входов, 16 (12) выходов, 16 кбайт рабочей памяти, 24 кбайт загрузочной памяти, 2-й интерфейс PROFIBUS DP (ведомый), расширяемый, бесплатное ПО WinPLC7 Lite |
115-6BL24 |
CPU 115DP, 16 (20) входов, 16 (12) выходов, 32 кбайт рабочей памяти, 40 кбайт загрузочной памяти, 2-й интерфейс PROFIBUS DP (ведомый), расширяемый, бесплатное ПО WinPLC7 Lite |
|
123-4EH01 |
Модуль дискретного ввода-вывода EM 123, DI 8x24 В пост. тока, DO 8x24 В/0,5 А пост. тока |
123-4EJ01 |
Модуль дискретного ввода-вывода EM 123, DI 16x24 В пост. тока, DO 8x24 В/0,5 А пост. тока |
|
123-4EL01 |
Модуль дискретного ввода-вывода EM 123, DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока |
134-4EE00 |
Модуль аналогового ввода-вывода EM 134, 3 аналоговых входа 12 бит (напряжение, ток), 1 аналоговый вход 12 бит (Pt, Ni, cопротивление), 2 аналоговых выхода 12 бит (напряжение, ток) |
|
153-4PH00 |
Модуль SM 153, ведомое устройство сети PROFIBUS DP, DI 8x24 В пост. тока, DO 8x24 В/1 А пост. тока, 12 Мбит/с |
153-6PL00 |
Модуль SM 153, ведомое устройство PROFIBUS DP, DI 16x24 В пост. тока, DO 16x24 В/1 А пост. тока, 12 Мбит/с |
|
153-6PL10 |
Модуль SM 153, ведомое устройство PROFIBUS DP, DI 24x24 В пост. тока, DO 8x24 В/1 А пост. тока, 12 Мбит/с |
|
|
