TECO SG2

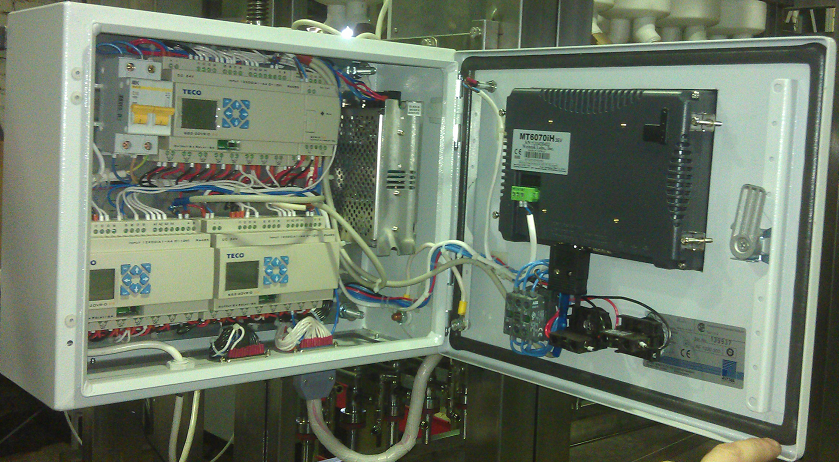

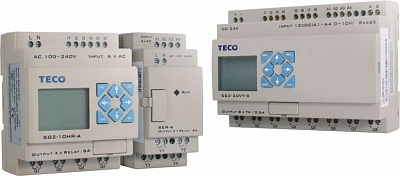

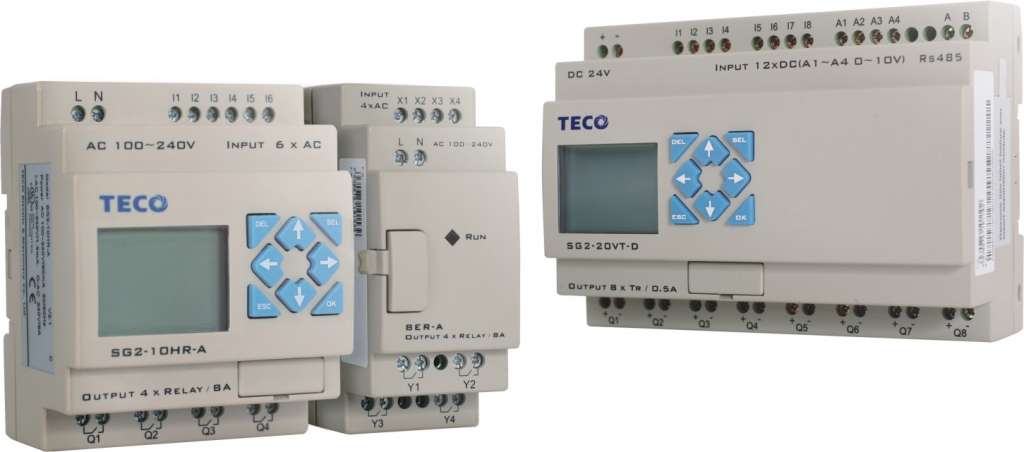

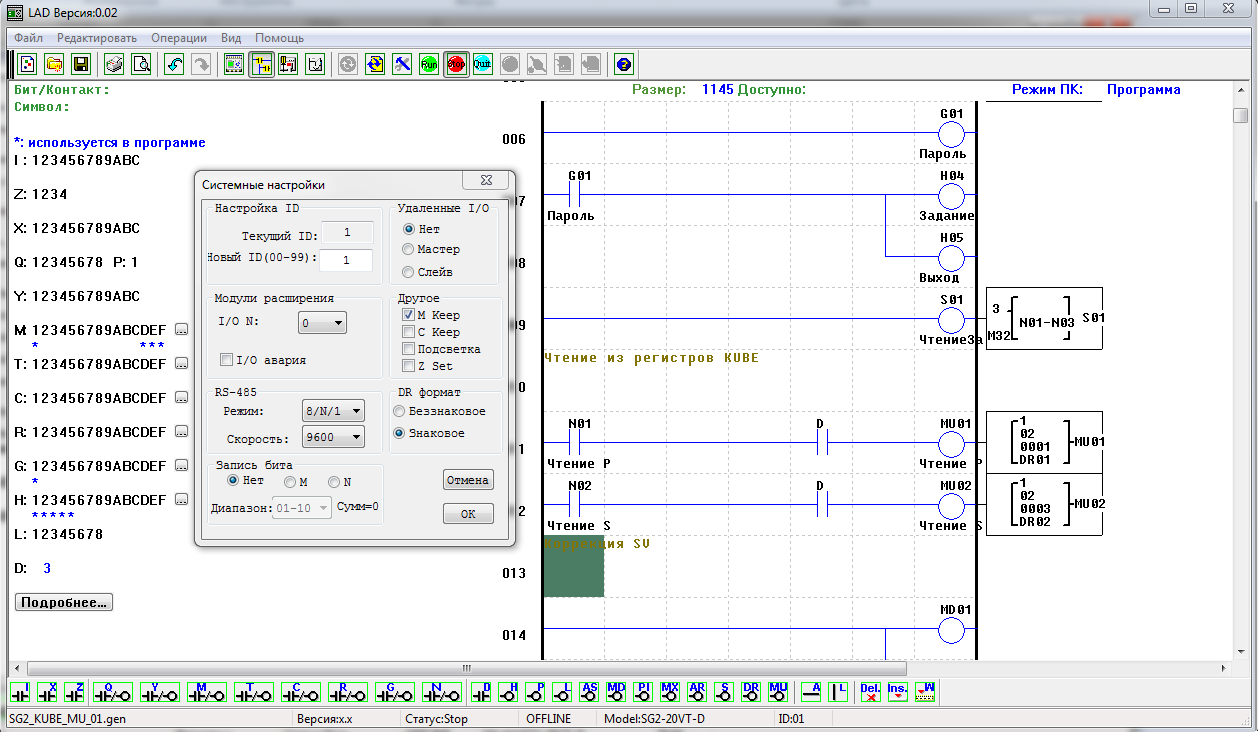

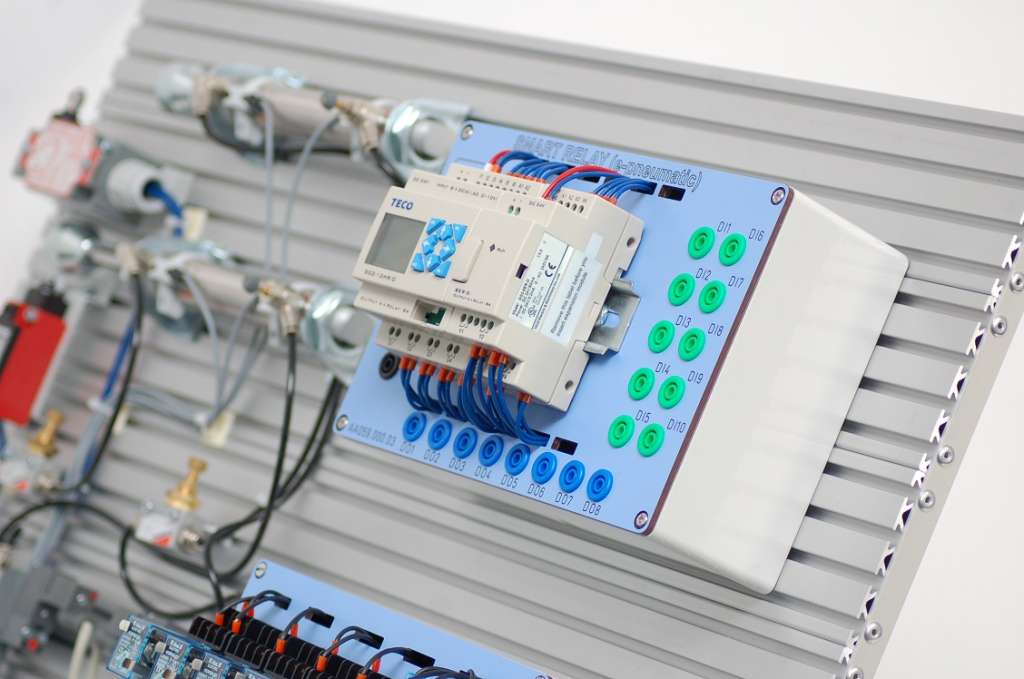

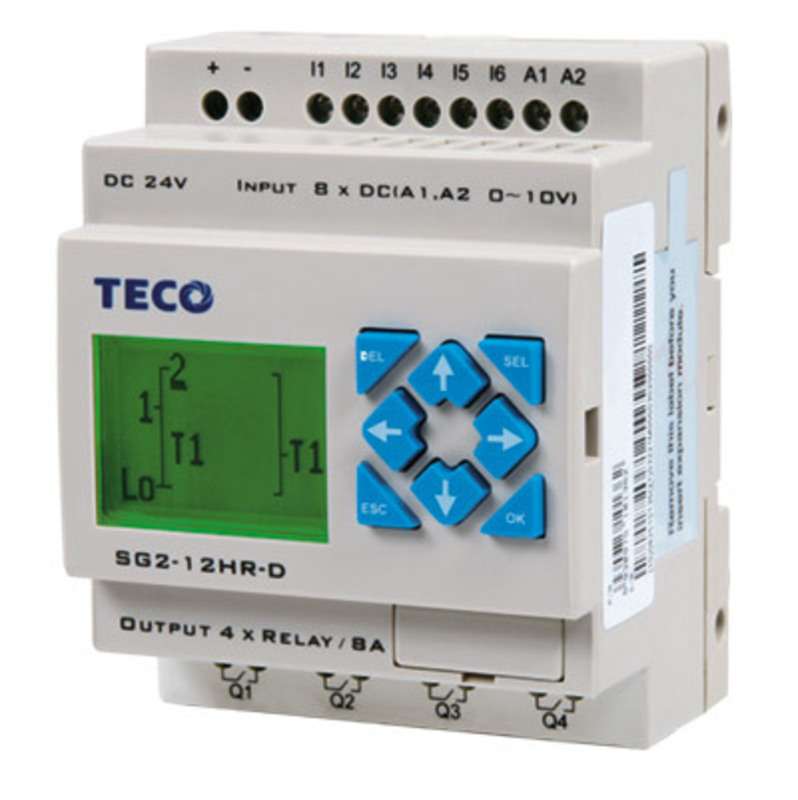

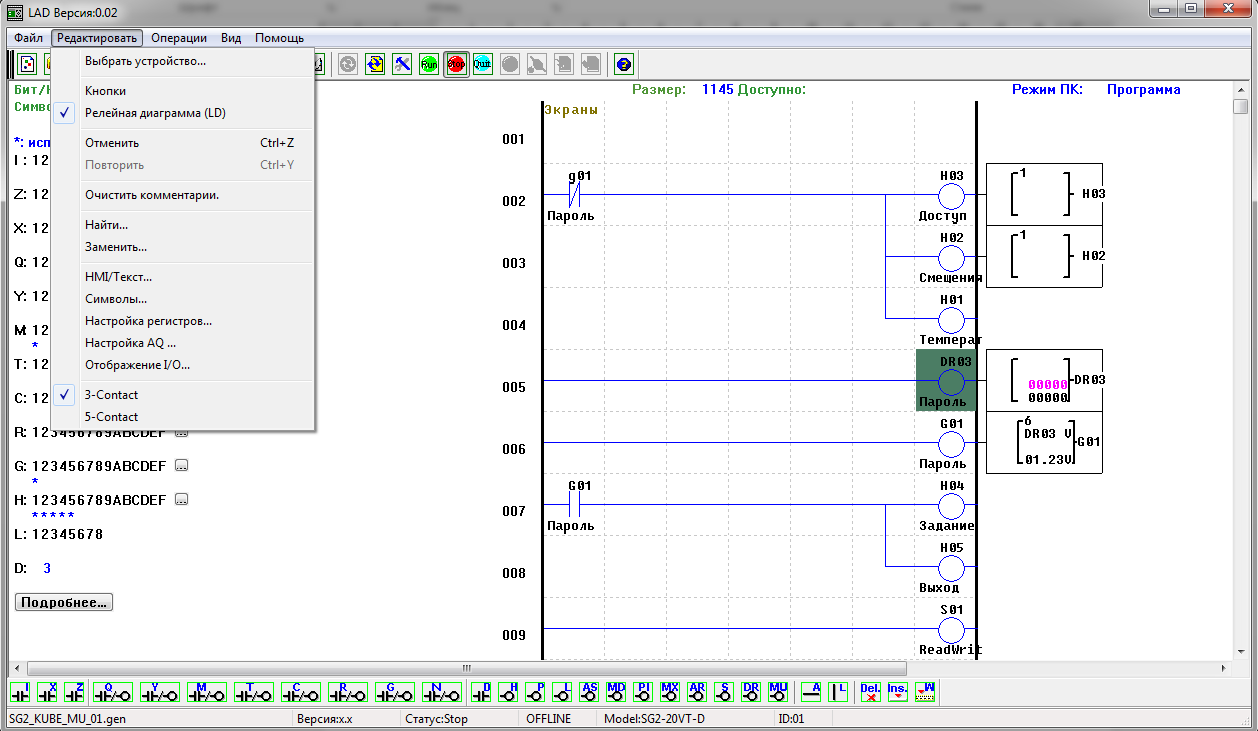

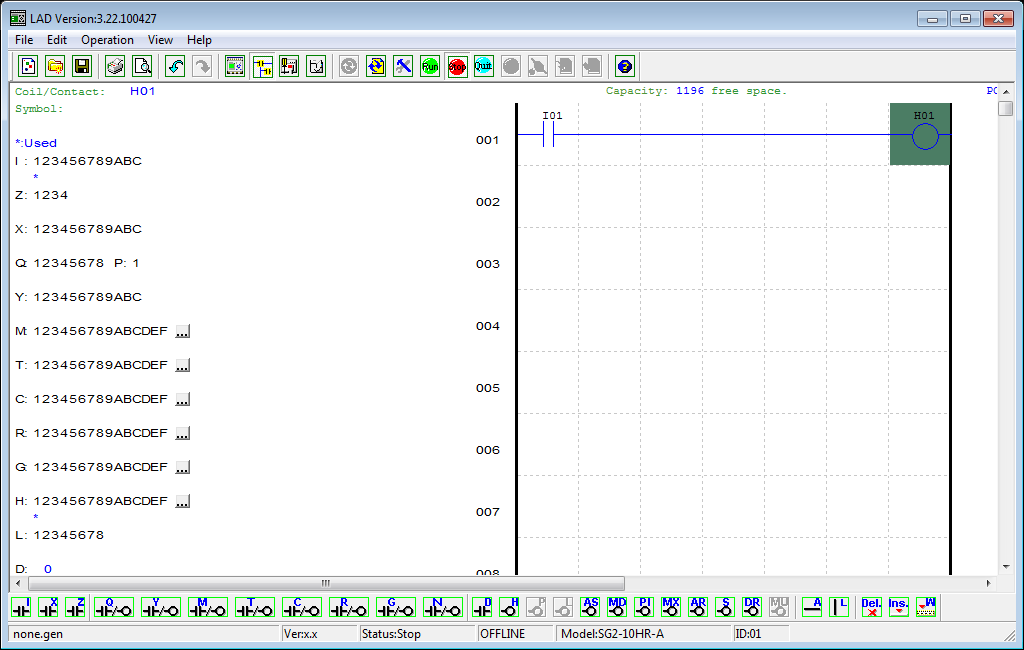

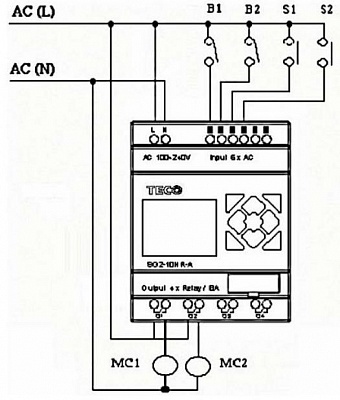

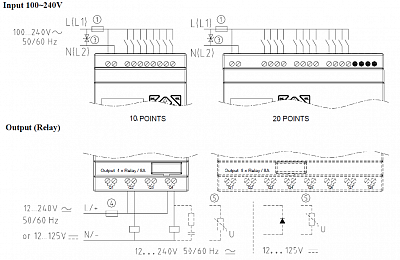

TECO общий вид контроллеров серии SG2 TECO общий вид контроллера SG2-12HR-D TECO общий вид контроллера SG2-20HR-D TECO SG2 учебный стенд на базе контроллера SG2 TECO шкаф управления с тремы контроллерами SG2 TECO среда програмирования SG2 Client язык релейной логики LD TECO среда програмирования SG2 Client системные настройки TECO среда програмирования SG2 Client язык релейной логики LD TECO среда програмирования SG2 Client симмулятор программы TECO ПЛК SG2 схема подключения моделей с входами 220В~ TECO ПЛК SG2 пример схемы подключения входов 220В~ к кнопкам

Заменяется на новую серию TECO SG3

Малый программируемый контроллер (раньше называемые программируемым реле) TECO SG2 - чрезвычайно простой в освоении, при этом достаточно функциональный. Данный контроллер хорошо зарекомендовал себя в России при его использовании в тяжелых условиях эксплуатации на установка для производства строительных материалов и смесей, газовом и тепловом оборудовании, прессах и фильтрационных системах. Его простоту и функциональность оценили многие производители пищевого и упаковочного оборудования, конвейерных систем, станочной оснастки.

Основные параметры контроллера SG2

  • температурный диапазон работы от -20 до +55 для модели с экраном;
  • контроллер имеет крепления как для монтажа на стандартную DIN рейку 35 мм, так и для крепления винтами на панель\кронштейн;
  • больше кол-во входов/выходов: до 44 DI/DO (основой контроллер+три модуля DI\DO) + 4 AI (модуль расширения 0-10В/0-20мА) + 4AI (модуль расширения PT100) + 4 AO(два модуля расширения 0-10В/0-20мА);
  • мощные релейные выходы (до 8 А);
  • два или четыре встроенных аналоговых входов 0-10В 12 бит;
  • первые два входа (PNP) могут быть использованы как быстрые счетчики с частотой до 1 кГц;
  • ЖК экран: четыре строки по шестнадцать символов;
  • в экранных сообщениях поддерживается кириллица, меню переведено на русский язык;
  • наличие целочисленной математики и памяти данных;
  • ПИД и ON/OFF регуляторы для управления температурой и давлением. Блоки ПИД регулирования без функции автоматической настройки, но в основной документации даны рекомендации по коэффициентам для основных применений;

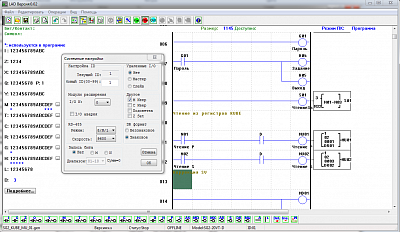

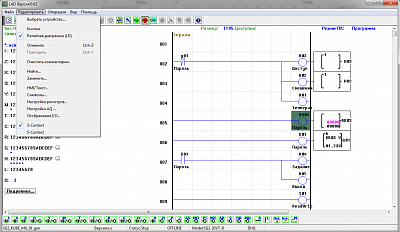

  • программирование контроллера возможно на двух языках: релейной логики LD и функциональных блоковых диаграмм FBD;

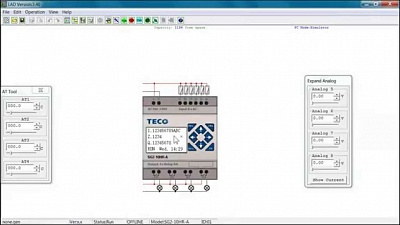

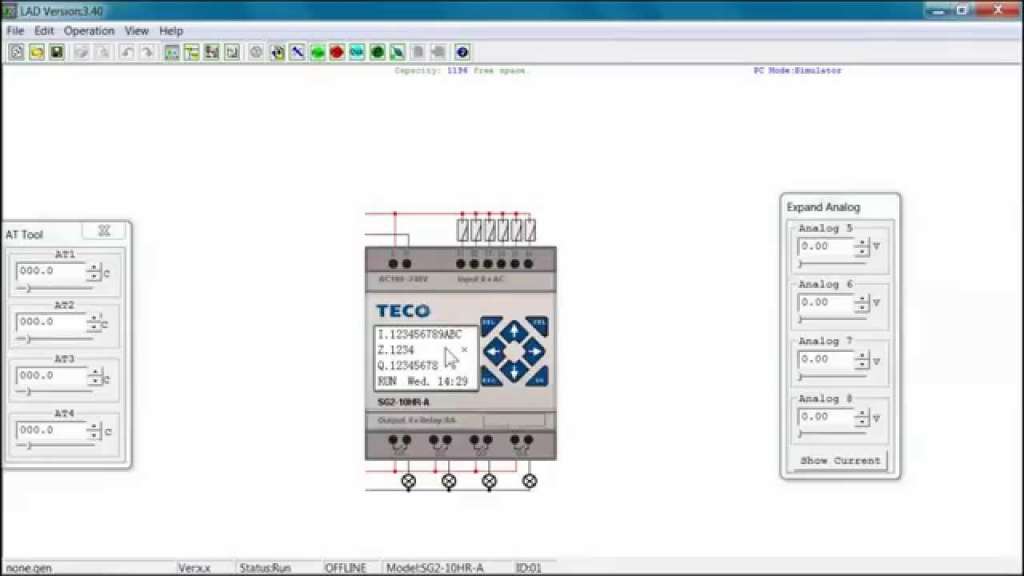

  • программирование и редактирование программы возможно как с пульта контроллера, так и с персонального компьютера при помощи среды программирования SG2 Client;
  • период цикла выполнения программы контроллера 10 мс;
  • емкость программы для версии 3:300 цепей LD или 260 блоков FBD, включая 62 математических инструкций (+,-,*,/), 31 таймер, 31 счетчик, 31 аналоговый компаратор, функции часов реального времени и 15 ПИД регуляторов;
  • возможность подключения SG2 к панелям оператора (при небольшом увеличении цены получается совсем другой продукт) или другим контроллерам по стандартному протоколу Modbus RTU (RS485) - осуществля интеграцию единичной установки в комплексную линию.
  • Использование карты памяти PM05 в ПЛК TECO SG2

ПО русская версия SG2 Client Setup 0.03

ПО для программирования SG2 SG2 Client Setup 3.51

Кабель для программирования SG2 с преобразователем USB-COM: SG2-ULINK.

Драйвер для Windows: SG2-ULINK Driver v1.10

Контроллер SG2 является прототипом и полным аналогом (по конструктиву и программированию) контроллеров GE DURUS, LOVATO KINCO, IMO iSmart и EKF, но поставляемые нами контроллеры имеют более актуальную прошивку и уровень цен.


Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код TECO

Описание модуля

Заказной код TECO

Описание модуля

SG2-10HR-A

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов,  6 вх 220 В~, 4 рел вых, питание 220 В~

SG2-12HR-D

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов, 8 вх (2 AI:0-10 В, 10 бит), 4 рел. вых. (8/4 А), питание 24 В=

SG2-12HТ-D

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов, 8 вх (2 AI:0-10 В, 10 бит), 4 транз. вых., питание 24 В=

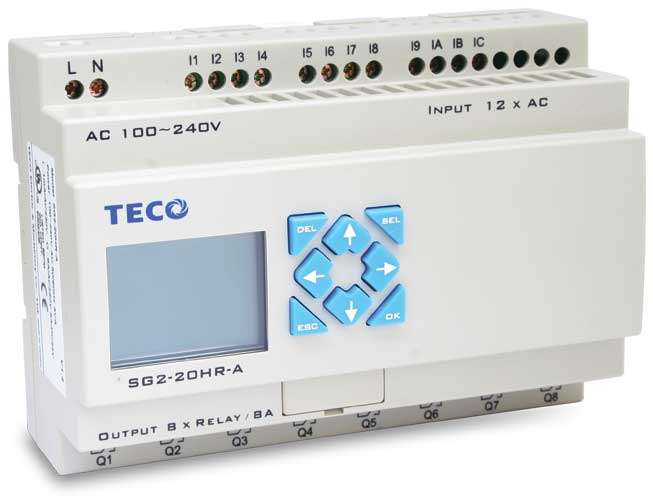

SG2-20HR-A

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов, 12 вх 220 В~, 8 рел вых (8/4 А), питание 220 В~,

SG2-20HR-D

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов, 12 вх (4 AI: 0-10 В, 10 бит), 8 рел вых (8/4 А), питание 24 В=

SG2-20VR-D

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов, 12 вх (4 AI: 0-10В, 10 бит), 8 рел вых (8/4 А), порт ModBus RTU, питание 24 В=

SG2-20VT-D

Программируемый контроллер с дисплеем на четыре строки по шестнадцать символов, 12 вх (4 AI: 0-10В, 10 бит), 8 транзисторных выхода, порт ModBus RTU, питание 24 В=

SG2-8ER-A

Модуль, 4 входа 220 В~/4 релейных выхода

SG2-8ER-D

Модуль расширения 4 входа/4 релейных выхода

SG2-4AI

Модуль 4 аналоговых входа: 0...10В, 0...20мА. 12 бит.

SG2-2AO

Модуль 2 аналоговых выхода: 0...10В, 0...20мА

SG2-4PT

Модуль для подключения 4 термосопротивлений типа PT100

 SG2-PM05

Модуль памяти

SG2-ULINK

Кабель для программирования SG2 со встроенным преобразователем USB<->RS232
