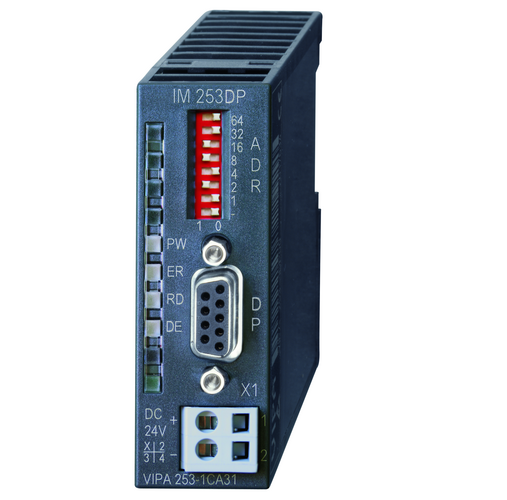

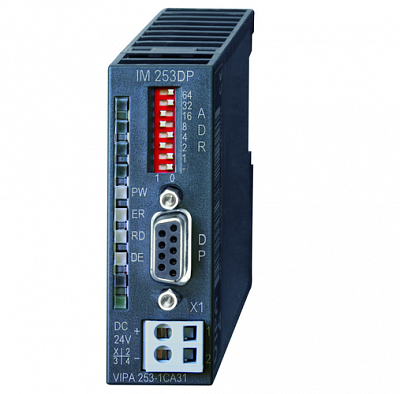

VIPA 253-1DP31 Profibus DP Slave

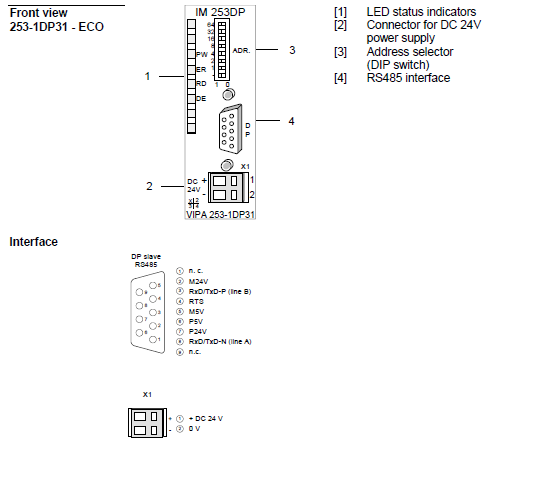

Интерфейсный модуль IM 253DP, от VIPA Controls, бюджетное ведомое устройство для небольших узлов сети PROFIBUS DP (стандарты EN 50170, IEC 61158) версий DP-V0 и DP-V1 предназначен для подключения до 8 (включая аналоговые) модулей расширения серий 200V. Модуль предназначен для работы в сетях Профибас на базе интерфейса RS485 со скоростью передачи данных от 9,6 кбит\с до 12 Мбит\с, с расстояниями (без повторителей\репитеров) передачи данных до 1000 метров при минимальной скорости связи. Выставление адреса узла переключателями на модуле, диапазон адресов от 1 до 125. Разъем подключения сетевого кабеля формата Sub-D 9 пин.


Модуль 253-1DP31 предназначен для монтажа на DIN-рейку стандартного размера 35 мм. Питание модуля и сборки осуществляется напряжение 24 В постоянного тока. Встроенный блок питания обеспечивает максимальный ток потребления для подключенных модулей до 0,8 А


Модуль имеет встроенные функции сети и сетевого обмена, а так же светодиодную индикацию состояния модуля и сети. Объем передаваемых данных ограничен 244 байтами входных данных и 244 байтами выходных данных. Форматы передачи данных следующие:

  • 1 MSAC_C1 подключение (функции Read, Write) с 244 байтами данных (4 байта DP-V1 Заголовок + 240 байт пользовательских данных);

  • 3 MSAC_C2 одключение (функции Initiale, Read, Write, DataTransport, Initiate Abort) с 244 байтами данных 4 байта DP-V1 Заголовок + 240 байт пользовательских данных).
