SOFTLINK Разъемы Profibus DP

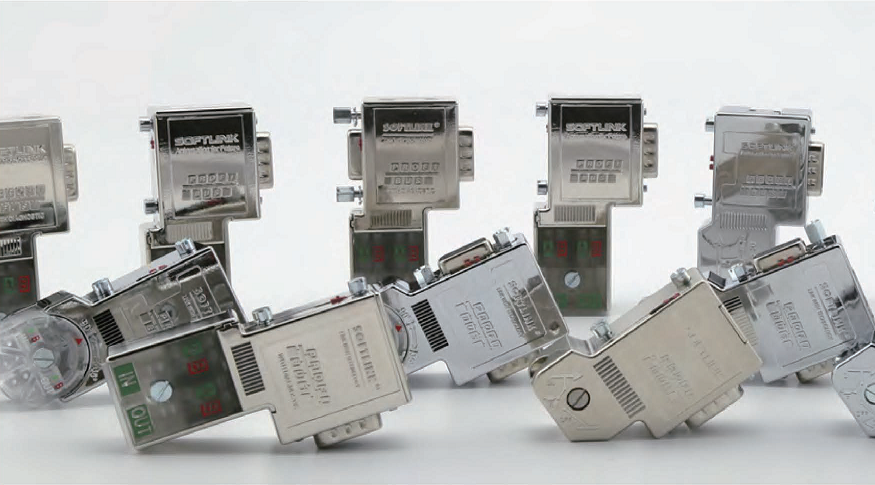

SOFTLINK предлагает предлагают широкий выбор разъемов для полевой шины Profibus DP с углами подвода кабелей 35°, 90° и 180°.  Все разъемы  выполнены с металлическим экраном и обладают высокой устойчивостью к высокочастотным помехам и гарантируют бесперебойную связь в любых суровых промышленных условиях.

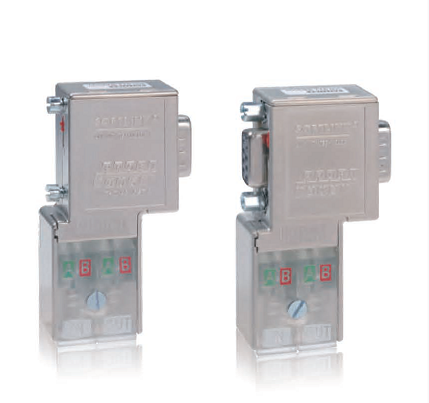

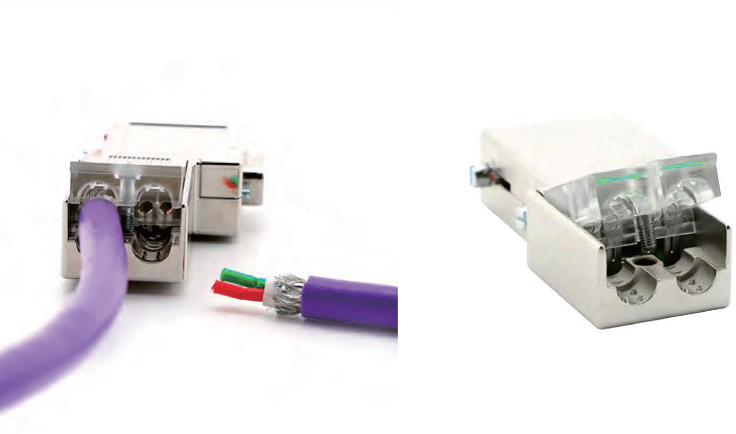

Модели с выводом кабеля под 90° доступны в вариантах зажима кабеля для быстрого монтажа, самодиагностикой и с оптической изоляцией каналов.

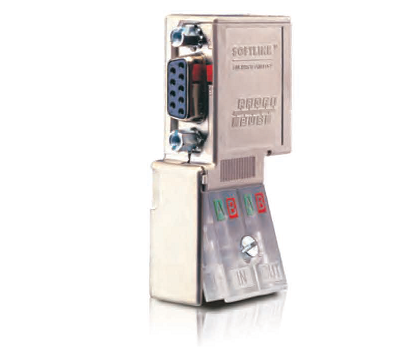

Разъемы 300 972-BA6100 и 300 972-BB6100, с диагностикой подключения Profibus, имеют три светодиодных индикатора (синий, зеленый и оранжевый), которые показывают рабочее состояние или состояние неисправности сети и разъемов полевой шины:

  • Оранжевый индикатор — согласующий резистор.

  • Синий индикатор указывает на подключение системного оборудования.

  • Зеленый индикатор указывает на передачу данных по сети.

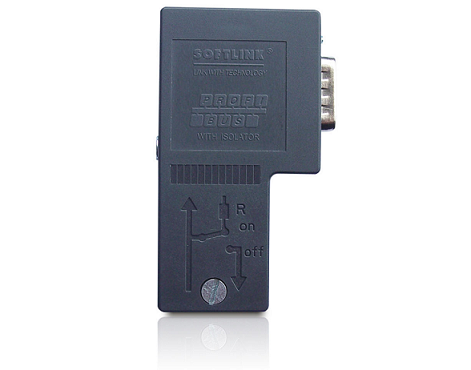

Оптоэлектронная развязка в разъем 300 972-BA5000 без дополнительного питания минимизирует электромагнитные помехи в любой жесткой электромагнитной среде (например в сетях связи с инверторами), также эти разъемы защищают от повреждений коммуникационные интерфейсы приборов, вызванных разностью электрических потенциалов в сети.

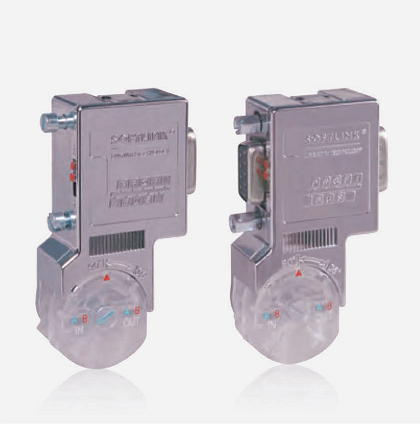

В разъемах 300 972-BA8000 и 300 972-BB8000 с системой EasyAngle можно переключать вывод кабеля Profibus между 35° и 90°. Пользователи могут регулировать угол выхода в зависимости от потребностей на месте. Прозрачные колпачки позволяют удобно проверять подводку кабеля.

Задать вопрос

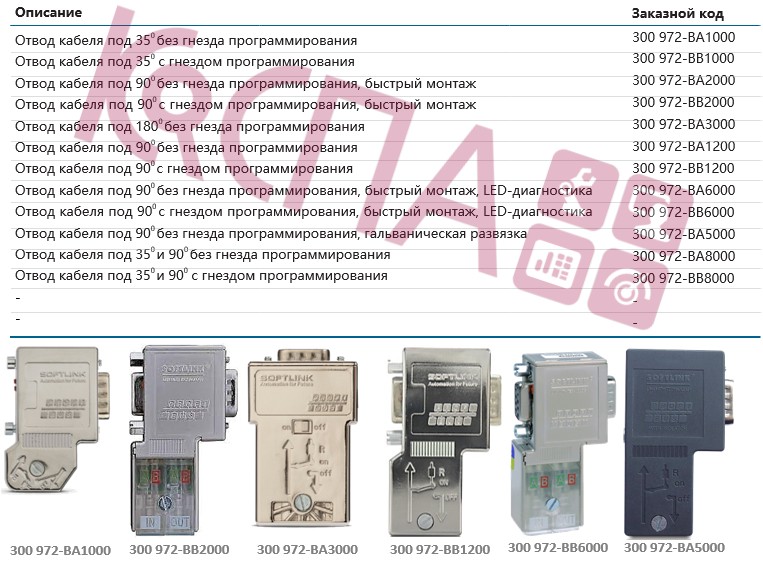

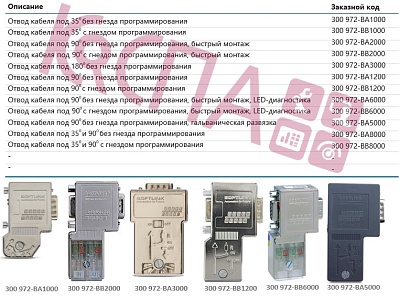

Список заказных кодов

Заказной код SOFTLINK

Описание модели 300 972

Заказной код SOFTLINK

Описание модели 300 972

300 972-BA1000

Разъем Profibus, отвод кабеля под 35° без гнезда программирования

300 972-BB1000

Разъем Profibus, отвод  кабеля под 35° с гнездом программирования

300 972-BA2000

Разъем Profibus, отвод кабеля под 90° без гнезда программирования, быстрый монтаж
Аналог 6ES7972-0BA52-0XA0

300 972-BB2000

Разъем Profibus, отвод кабеля под 90° с гнездом программирования, быстрый монтаж
Аналог 6ES7972-0BB52-0XA0 и 972-0DP01

300 972-BA3000

Разъем Profibus, отвод кабеля под 180° без гнезда программирования
Аналог 6GK1500-0FC10 и 972-0DP30
300 972-BA1200 Разъем Profibus, отвод  кабеля под 90° без гнезда программирования

300 972-BB1200

Разъем Profibus, отвод кабеля под 90° с гнездом программирования

300 972-BA6100

Разъем Profibus, отвод кабеля под 90° без гнезда программирования, быстрый монтаж, LED-диагностика
Аналог 6ES7972-0BA52-0XA0

300 972-BB6100

Разъем Profibus, отвод кабеля под 90° с гнездом программирования, быстрый монтаж, LED-диагностика
Аналог 6ES7972-0BB52-0XA0 и 972-0DP10
300 972-BA5000 Разъем Profibus, отвод  кабеля под 90° без гнезда программирования, гальваническая развязка
Аналог 6ES7972-0BA12-0XA0

300 972-BA8000

Разъем Profibus, отвод кабеля под 35° и 90° без гнезда программирования

300 972-BB8000

Разъем Profibus, отвод кабеля под 35° и 90° с гнездом программирования

300 972-BA4100

Разъем Profibus, отвод кабеля под 35°,без гнезда программирования

300 972-BB4100

Разъем Profibus, отвод кабеля под 35°, с гнездом программирования

300 972-BA4200

Разъем Profibus, отвод кабеля под 90°, быстрый монтаж, без гнезда программирования

300 972-BB4200

Разъем Profibus, отвод кабеля под 90°, быстрый монтаж, с гнездом программирования
