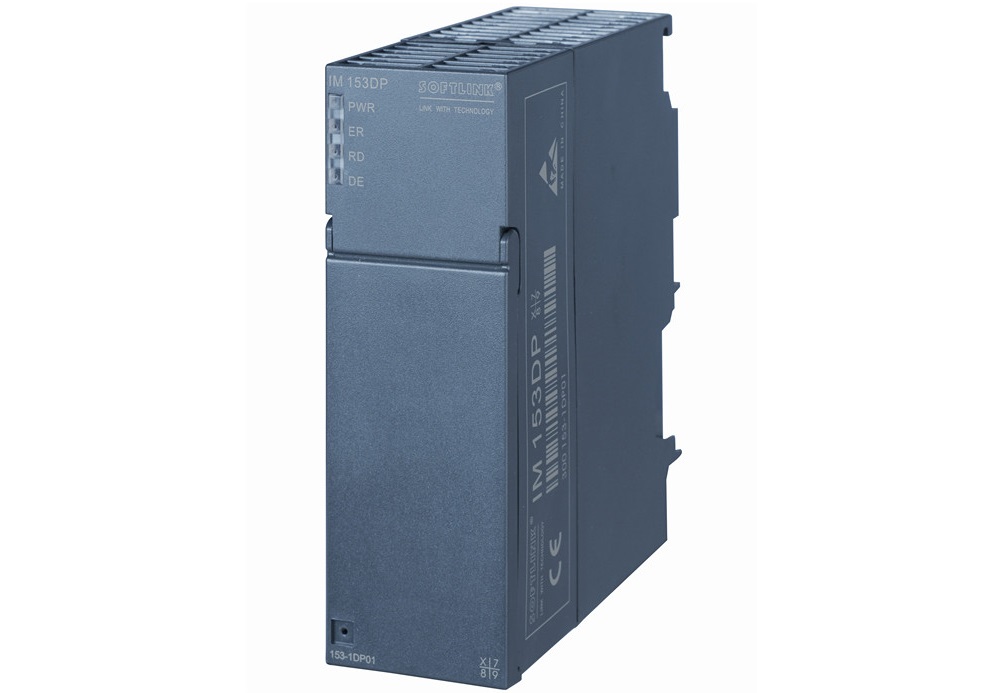

Интерфейсный модуль IM 153DP от SOFTLINK Automation System, ведомое устройство сети PROFIBUS DP (стандарты EN 50170, IEC 61158) предназначен для подключения до 29 (аналоговых максимум 9) модулей расширения серий SOFTLINK 300, 300S VIPA и S7-300 Siemens. Модуль предназначен для работы в сетях Профибас со скоростью передачи данных от 9,6 кбит\с до 12 Мбит\с, скорость передачи данных определяется автоматически. Изоляции между внутренней шиной и сетью Profibus DP - до 500 В.

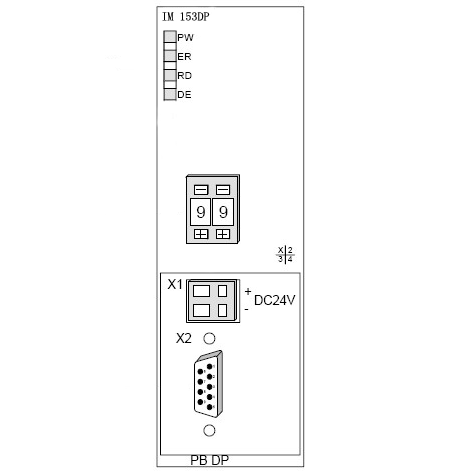

Выставление адреса узла переключателями на модуле, диапазон адресов от 1 до 99. Разъем подключения сетевого кабеля формата Sub-D 9 пин.
Модуль 300 153-1AA03 предназначен для монтажа на монтажную шину формата S7-300. Питание модуля и сборки осуществляется напряжение 24 В постоянного тока, потребление 800 мА максимум.
|
Заказной код SOFTLINK |
Описание модели |
Заказной код SOFTLINK |
Описание модели |
|
300 153-1AA03 |
Profibus DP интерфейсный модуль, до 29 модулей IO |
-- |
-- |
