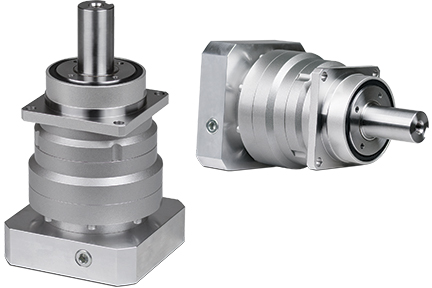

Планетарные редукторы VRS NIDEC-SHIMPO используются в задачах, где необходима повышенная точность при значительных осевых и радиальных нагрузках. Благодаря использованию в конструкции конических роликовых подшипников и косозубых шестерен обеспечивается бесшумная и плавная работа даже при значительных статических нагрузках. Такие редукторы имеют стандартные монтажные размеры и будут идеальным решением для применений с серводвигателями в задачах с тяжелыми условиями, требующими работы на высоких скоростях.
Уплотнительное кольцо и вязкая смазка дают возможность располагать редуктор в любой ориентации, а техническое обслуживание не требуется на протяжении всего срока службы.
У компании ООО "КоСПА" большой опыт применения планетарных редукторов с серводвигателями YASKAWA в станкостроительной, пищевой, тяжелой и других промышленностях. Разработаны типовые решения на основе связки мотор – редуктор во фрезерных, зубофрезерных, координатно расточных, токарных и других станках.
Номинальная входная скорость: до 4000 об/мин (максимальная до 8000 об/мин);
Номинальный выходной момент: от 6 до 3700 Нм;
Передаточное отношение: от 3:1 до 100:1;
Максимально возможный люфт составляет 3 угловые минуты (≤ 3’ подходит для высокоточных применений);
Вес от 0,7 до 63 кг;
Диапазон рабочих температур от 0 до 40 ˚С;
Срок службы при номинальной скорости вращения составляет 20 000 часов.
Использование редукторов серии VRS существенно снижает общую стоимость комплекта электрооборудования станка, при этом сохраняются силовые характеристики и повышается энергоэффективность станка.
|

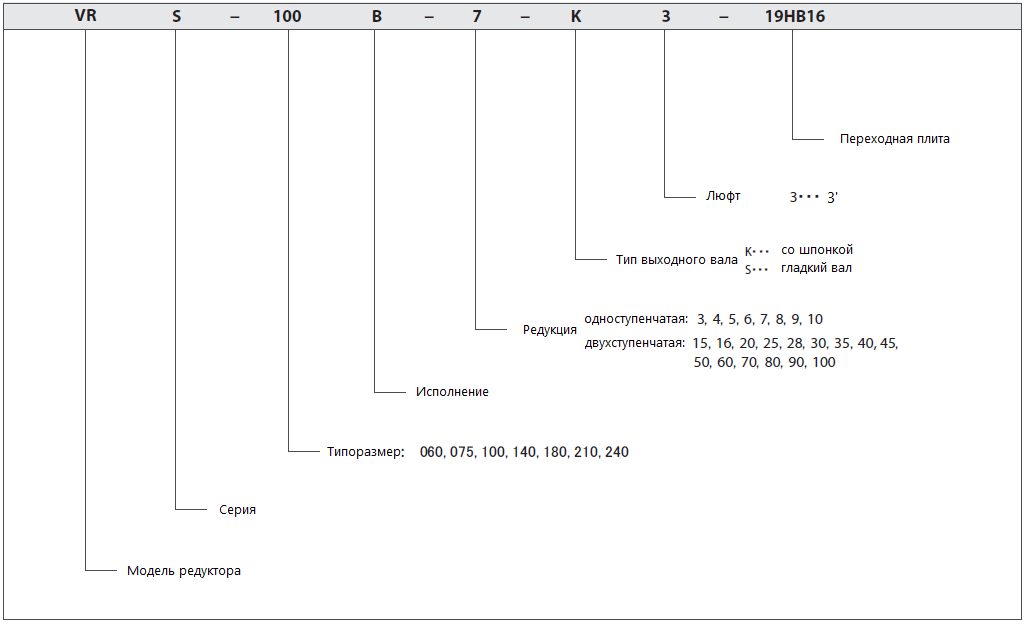

Заказной код NIDEC SHIMPO |
Описание редуктора |
|

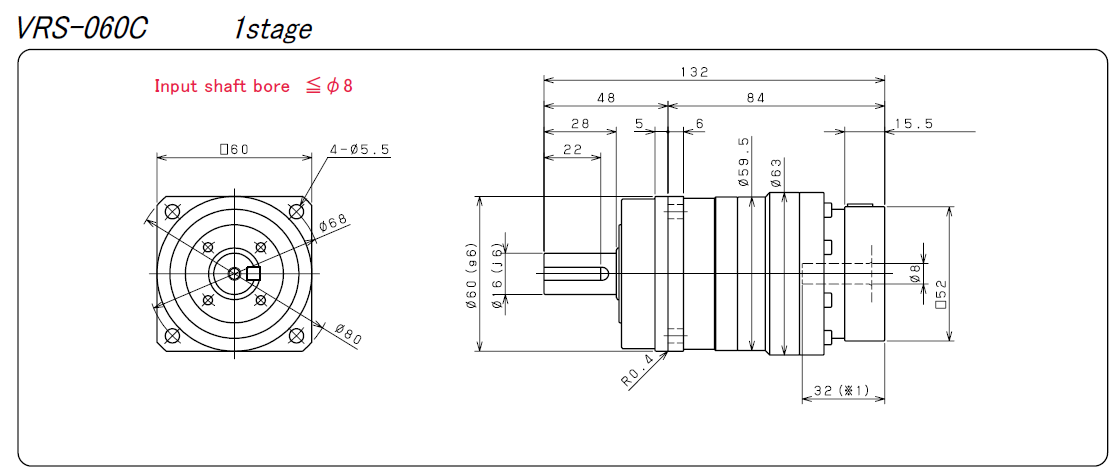

VRS-060C-10-K3-8AG8 |
Редуктор 10:1, для SGMAV-A5A, SGMJV-A5A, SGM7J-A5A, SGM7A-A5A, SGM7J-A5A, SGMAV-01A, SGMJV-01A, SGM7J-01A, SGM7A-01A |
|
VRS-060C-5-K3-8AG8 |
Редуктор 5:1, для SGMAV-01A, SGMJV-01A, SGM7J-01A, SGM7A-01A |
|
VRS-060C-7-K3-8AG8 |
Редуктор 7:1, для SGMAV-01A, SGMJV-01A, SGM7J-01A, SGM7A-01A |
|
VRS-060C-3-K3-14BK14 |
Редуктор 3:1, для SGMAV-02A, SGMJV-02A, SGM7J-02, SGM7A-02, SGMAV-04A, SGMJV-04A, SGM7A-04, SGM7J-04, SGMAV-06A, SGM7J-06A, SGM7A-06A |
|
VRS-060C-5-K3-14BK14 |
Редуктор 5:1, для SGMAV-02A, SGMJV-02A, SGM7J-02, SGM7A-02, SGMAV-04A, SGMJV-04A, SGM7A-04, SGM7J-04, SGMAV-06A, SGM7J-06A, SGM7A-06A |
|
VRS-060C-7-K3-14BK14 |
Редуктор 7:1, для SGMAV-02A, SGMJV-02A, SGM7J-02, SGM7A-02, SGMAV-04A, SGMJV-04A, SGM7A-04, SGM7J-04, SGMAV-06A, SGM7J-06A, SGM7A-06A |
|
VRS-060C-10-K3-14BK14 |
Редуктор 10:1, для SGMAV-02A, SGMJV-02A, SGM7J-02, SGM7A-02, SGMAV-04A, SGMJV-04A, SGM7A-04, SGM7J-04, SGMAV-06A |
|

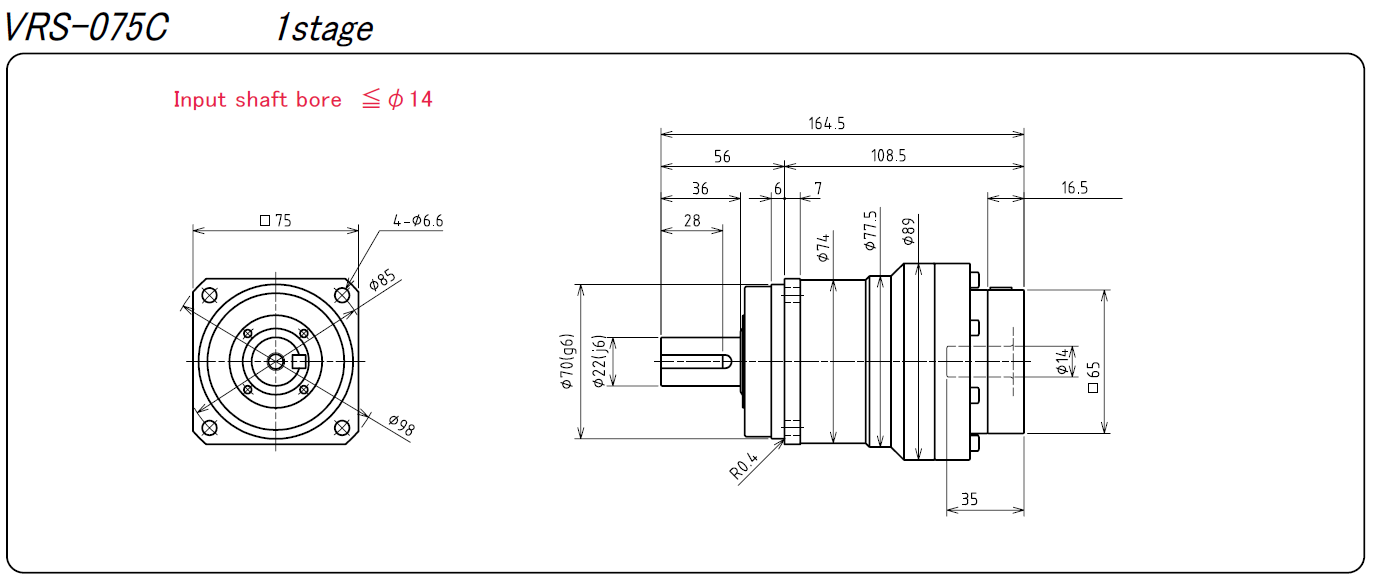

VRS-075C-10-K3-14BK14 |
Редуктор 10:1, для SGM7J-06A, SGM7A-06A |
|
VRS-060C-3-K3-14ED14 |
Редуктор 3:1, для SGMGV-03 |
|
VRS-060C-5-K3-14ED14 |
Редуктор 5:1, для SGMGV-03 |
|
VRS-060C-7-K3-14ED14 |
Редуктор 7:1, для SGMGV-03 |
|
VRS-060C-10-K3-14ED14 |
Редуктор 10:1, для SGMGV-03 |
|
VRS-060C-3-K3-19EC16 |
Редуктор 3:1, для SGM7G-03A, SGM7G-05 |
|
VRS-060C-5-K3-19EC16 |
Редуктор 5:1, для SGM7G-03A, SGM7G-05 |
|
VRS-060C-7-K3-19EC16 |
Редуктор 7:1, для SGM7G-03A, SGM7G-05 |
|
VRS-060C-10-K3-19EC16 |
Редуктор 10:1, для SGM7G-03A |
|
VRS-075C-10-K3-19EC16 |
Редуктор 10:1, для SGM7G-05 |
|
VRS-060C-3-K3-19DC19 |
Редуктор 3:1, для SGMAV-08A, SGMJV-08A, SGM7J-08, SGM7A-08, SGMAV-10A, SGM7A-10D |
|
VRS-060C-5-K3-19DC19 |
Редуктор 5:1, для SGMAV-08A, SGMJV-08A, SGM7J-08, SGM7A-08, SGMAV-10A, SGM7A-10D |
|
VRS-060C-7-K3-19DC19 |
Редуктор 7:1, для SGMAV-08A, SGMJV-08A, SGM7J-08, SGM7A-08, SGMAV-10A, SGM7A-10D |
|
VRS-075C-10-K3-19DC19 |
Редуктор 10:1, для SGMAV-08A, SGMJV-08A, SGM7J-08, SGM7A-08, SGMAV-10A, SGM7A-10D |
|
VRS-075C-3-K3-19HB19 |
Редуктор 3:1, для SGMGV-09, SGM7G-09D |
|
VRS-075C-5-K3-19HB19 |
Редуктор 5:1, для SGMGV-09, SGM7G-09D |
|
VRS-075C-7-K3-19HB19 |
Редуктор 7:1, для SGMGV-09, SGM7G-09D |
|
VRS-075C-10-K3-19HB19 |
Редуктор 10:1, для SGMGV-09, SGM7G-09D |
|
VRS-075C-3-K3-19HA19 |
Редуктор 3:1, для SGM7J-15D |
|
VRS-075C-5-K3-19HA19 |
Редуктор 5:1, для SGM7J-15D |
|
VRS-075C-7-K3-19HA19 |
Редуктор 7:1, для SGM7J-15D |
|
VRS-075C-10-K3-19HA19 |
Редуктор 10:1, для SGM7J-15D |
|
VRS-075C-3-K3-28HB22 |
Редуктор 3:1, для SGMGV-13, SGM7G-13D |
|
VRS-075C-5-K3-28HB22 |
Редуктор 5:1, для SGMGV-13, SGM7G-13D |
|
VRS-075C-7-K3-28HB22 |
Редуктор 7:1, для SGMGV-13, SGM7G-13D |
|

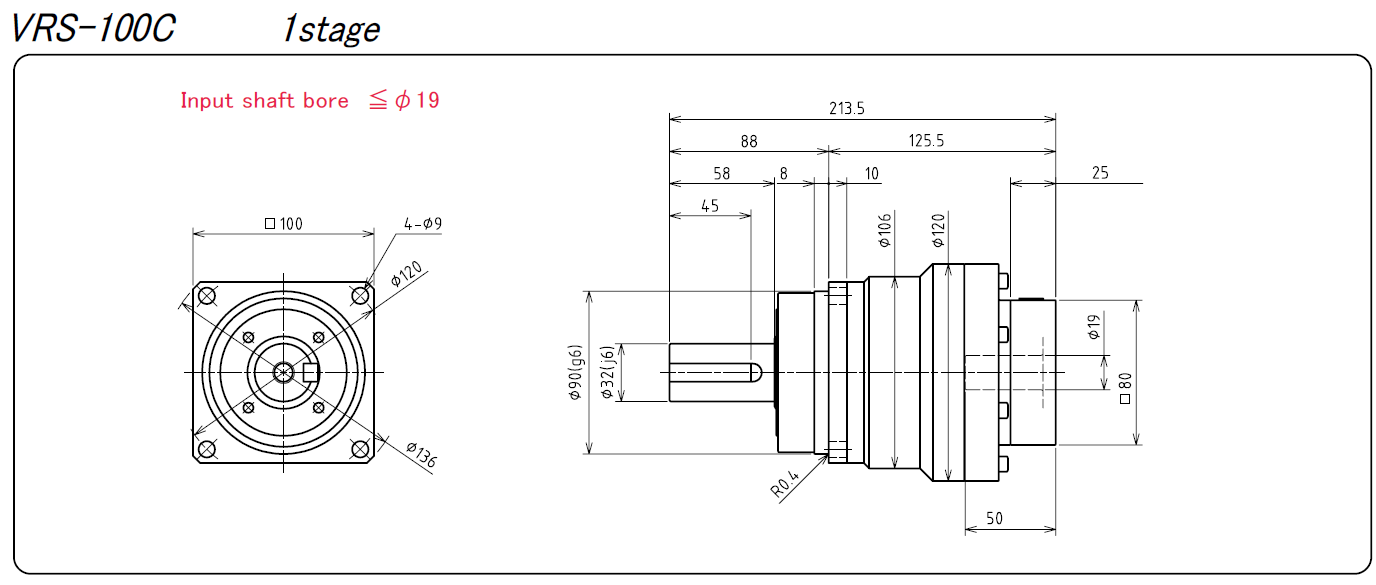

VRS-100C-10-K3-28HB22 |
Редуктор 10:1, для SGMGV-13, SGM7G-13D |
|
VRS-075C-3-K3-28FD24 |
Редуктор 3:1, для SGMSV-10, SGMSV-15D, SGM7A-15D, SGMSV-20D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRS-075C-5-K3-28FD24 |
Редуктор 5:1, для SGMSV-10, SGMSV-15D, SGM7A-15D, SGMSV-20D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRS-075C-7-K3-28FD24 |
Редуктор 7:1, для SGMSV-10, SGMSV-15D, SGM7A-15D, SGMSV-20D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRS-075C-10-K3-28FD24 |
Редуктор 10:1, для SGMSV-10, SGMSV-15D, SGM7A-15D |
|
VRS-100C-10-K3-28FD24 |
Редуктор 10:1, для SGMSV-20D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRS-075C-3-K3-28HB24 |
Редуктор 3:1, для SGMGV-20, SGM7G-20D |
|
VRS-075C-5-K3-28HB24 |
Редуктор 5:1, для SGMGV-20, SGM7G-20D |
|
VRS-075C-7-K3-28HB24 |
Редуктор 7:1, для SGMGV-20, SGM7G-20D |
|
VRS-100C-10-K3-28HB24 |
Редуктор 10:1, для SGMGV-20, SGM7G-20D |
|
VRS-075C-3-K3-28HA28 |
Редуктор 3:1, для SGMSV-30, SGMSV-40, SGM7A-40D, SGMSV-50, SGM7A-50D |
|
VRS-075C-5-K3-28HA28 |
Редуктор 5:1, для SGMSV-30, SGMSV-40, SGM7A-40D, SGMSV-50, SGM7A-50D |
|
VRS-075C-7-K3-28HA28 |
Редуктор 7:1, для SGMSV-30 |
|
VRS-100C-7-K3-28HA28 |
Редуктор 7:1, для SGMSV-40, SGM7A-40D, SGMSV-50, SGM7A-50D |
|
VRS-100C-10-K3-28HA28 |
Редуктор 10:1, для SGMSV-30, SGMSV-40, SGM7A-40D |
|

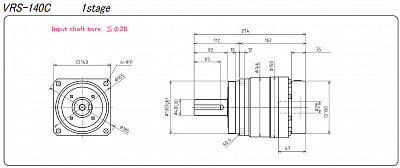

VRS-140C-10-K3-28HA28 |
Редуктор 10:1, для SGMSV-50, SGM7A-50D |
|
VRS-100C-3-K3-38KA35 |
Редуктор 3:1, для SGMGV-30, SGM7G-30D, SGMGV-44, SGM7G-44D |
|
VRS-100C-5-K3-38KA35 |
Редуктор 5:1, для SGMGV-30, SGM7G-30D, SGMGV-44, SGM7G-44D |
|
VRS-100C-7-K3-38KA35 |
Редуктор 7:1, для SGMGV-30, SGM7G-30D, SGMGV-44, SGM7G-44D |
|
VRS-140C-10-K3-38KA35 |
Редуктор 10:1, для SGMGV-30, SGM7G-30D |
|
VRS-180C-10-K3-38KA35 |
Редуктор 10:1, для SGMGV-44, SGM7G-44D |
|
VRS-140C-3-K3-48KA42 |
Редуктор 3:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75 |
|
VRS-140C-5-K3-48KA42 |
Редуктор 5:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75 |
|
VRS-140C-7-K3-48KA42 |
Редуктор 7:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75 |
|
VRS-180C-10-K3-48KA42 |
Редуктор 10:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75 |
|
VRS-140C-3-K3-48MB42 |
Редуктор 3:1, для SGMGV-1A, SGM7G-1A |
|
VRS-140C-5-K3-48MB42 |
Редуктор 5:1, для SGMGV-1A, SGM7G-1A |
|
VRS-180C-7-K3-48MB42 |
Редуктор 7:1, для SGMGV-1A, SGM7G-1A |
|

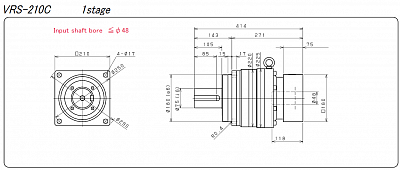

VRS-210C-10-K3-48MB42 |
Редуктор 10:1, для SGMGV-1A, SGM7G-1A |
|

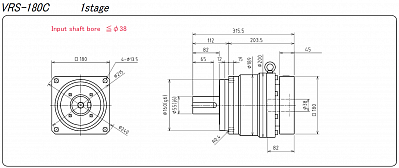

VRS-180C-3-K3-65MB55 |
Редуктор 3:1, для SGMGV-1E, SGM7G-1E |
|
VRS-180C-5-K3-65MB55 |
Редуктор 5:1, для SGMGV-1E, SGM7G-1E |
|
VRS-180C-7-K3-65MB55 |
Редуктор 7:1, для SGMGV-1E, SGM7G-1E |
|
VRS-210C-10-K3-65MB55 |
Редуктор 10:1, для SGMGV-1E, SGM7G-1E |
