ESA LUMIA HMI+PLC

Панельные контроллеры серий LUMIA от ESA - это высокопроизводительное решение для управления станками, средними и большими автоматическими линиями в широкими возможностями интеграции в IT структуру предприятий.

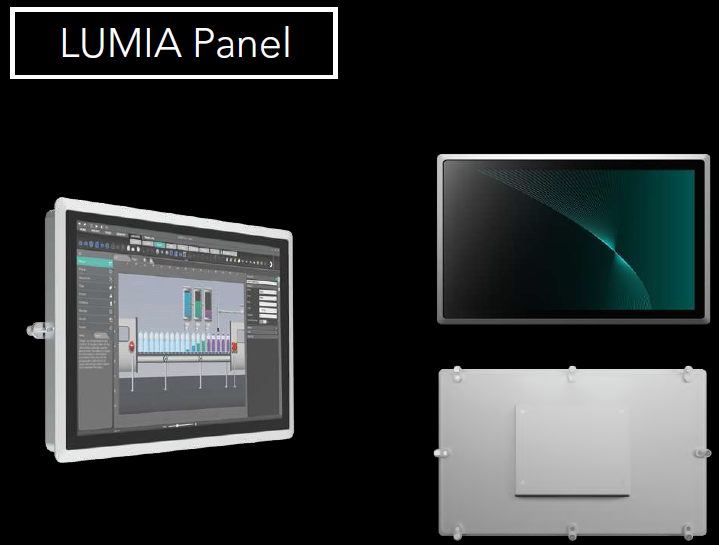

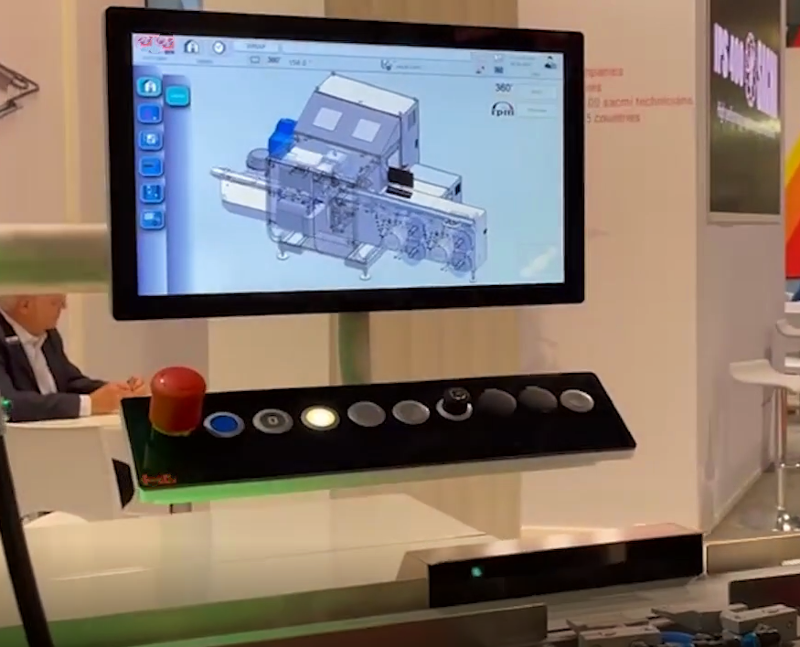

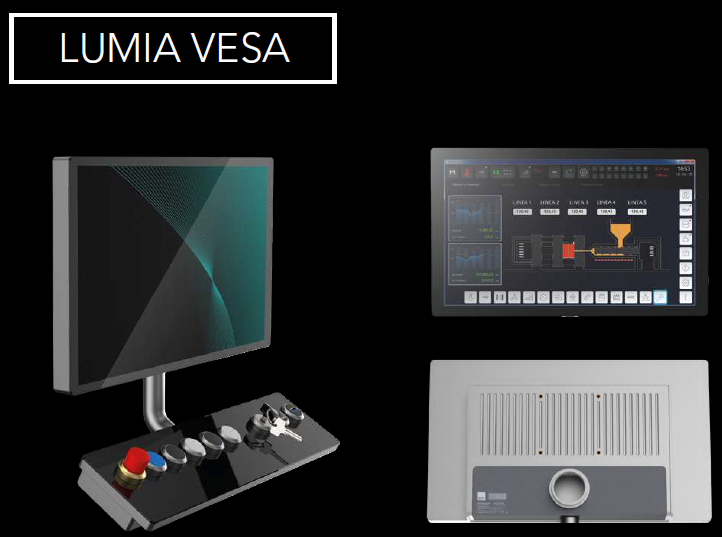

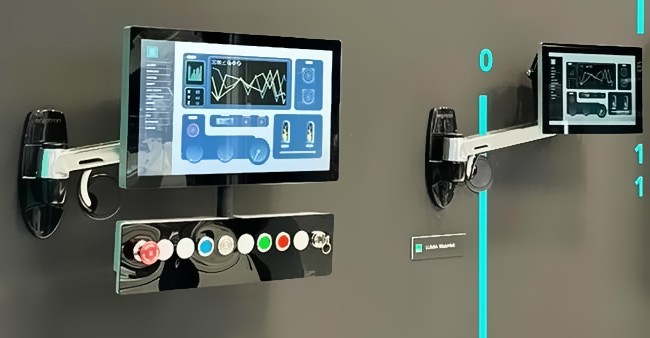

Lumia HMI+PLC объединяет в одном корпусе два одноплатных компьютера на базе многоядерных ARM процессоров, один из которых отвечает за отображение и сбор данных, а второй за программы плк и управления движением.Объединение в одном корпусе позволяет существенно уменьшить габариты системы управления, увеличить скорость передачи данных между ПЛК и ЧМИ, сократить монтажные работы и упростить обслуживание. Еще больше ускоряют монтаж модели с креплением VESA, которые могут быть дополнены пультом с физическим кнопками.


Встроенный контроллер программируются в среде CodeSys 3.5 (тагеты бесплатные), среда отображения используется ESA KREO поддерживающая интеграцию проекта Codesys и единую загрузку. Можно установить библиотеку движений, разработанную ESA и соответствующую стандарту PLCOpen, часть 1 и часть 2, для реализации скоординированных движений сервоосей на EtherCAT. В панельный контроллер интегрирован роутер удаленного доступа службы EveryWare.


К серии Lumia HMI+PLC входы-выходы, датчики и исполнительные механизмы, включя приводную технику подключаются по сети EtherCAT. В качестве сетевых устройств EtherCAT рекомендуем использовать систему входов\выходов ESA EW620, сервопривода Sigma-5 и Sigma-7, преобразователи частоты GA500 и GA700.

Краткие технические характеристики:

  • IP 66, для панельной версии только передняя панель, для версии с креплением VESA - круговая.
  • Диагонали экранов 10, 15,6, 21,5 и 27 дюймов.
  • Экраны емкостные с поддержкой одиночных жестов.
  • Экраны высококонтрастные с цветопередачей 16М цветов.
  • Ethernet порты 10\100\1000 Мб.
  • USB порты 2 и 3.0 для подключения накопителей до 32 Гб, клавиатур, считывателей.

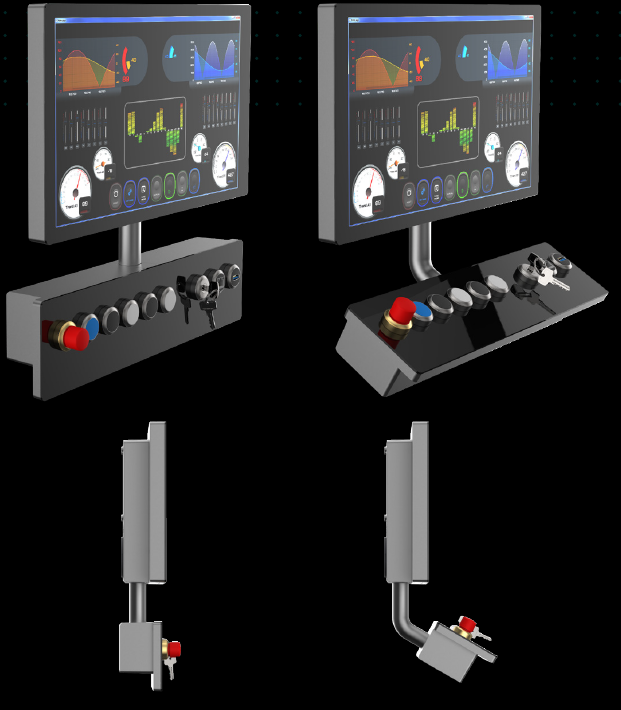

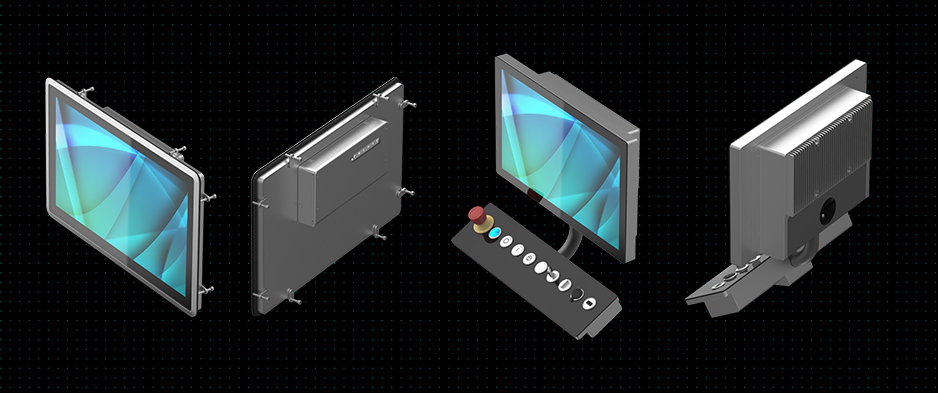

  • Дополнительная кнопочная панель PBOX (с подключением под углом 120° – 180°)
  • Панель управления для сервисных функций без необходимости доступа к операционной системе.
  • Автоматическое отображение веб-страниц в проектах.
  • Веб-страница отображается в полноэкранном режиме, оператор не может получить доступ к операционной системе.
  • Низкое энергопотребление и тепловыделение.

Задать вопрос

Список заказных кодов

Заказной код ESA

Описание модуля

Заказной код ESA

Описание модуля

LUMIA110P032306

Панельный ПЛК, экран 10,1” (1280 x 800), Kreo CodeSys RT, 1*1Gb+1*100Mb, EtherCAT

LUMIA115P032306

Панельный ПЛК, экран 15,6” (1366 x 768), Kreo CodeSys RT, 1*1Gb+1*100Mb, EtherCAT

LUMIA122P032306

Панельный ПЛК, экран 21,5” (1920x 1080), Kreo CodeSys RT, 1*1Gb+1*100Mb, EtherCAT

LUMIA127P032306

Панельный ПЛК, экран 27” (1920 x 1080), Kreo CodeSys RT, 1*1Gb+1*100Mb, EtherCAT

LUMIA115V032306

Панельный ПЛК крепление VESA, экран 15,6” (1366 x 768), Kreo CodeSys RT, 1*1Gb+1*100Mb, EtherCAT

LUMIA122V032306

Панельный ПЛК крепление VESA, экран 21,5” (1920x 1080), Kreo CodeSys RT, 1*1Gb+1*100Mb, EtherCAT
