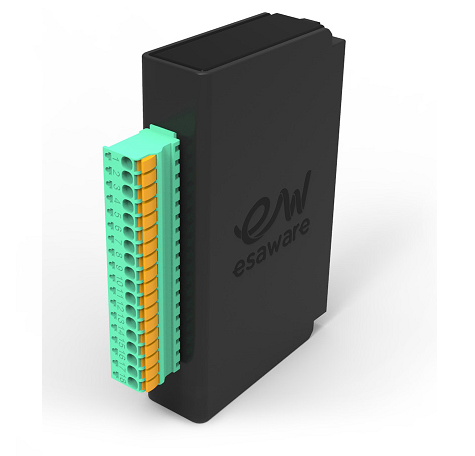

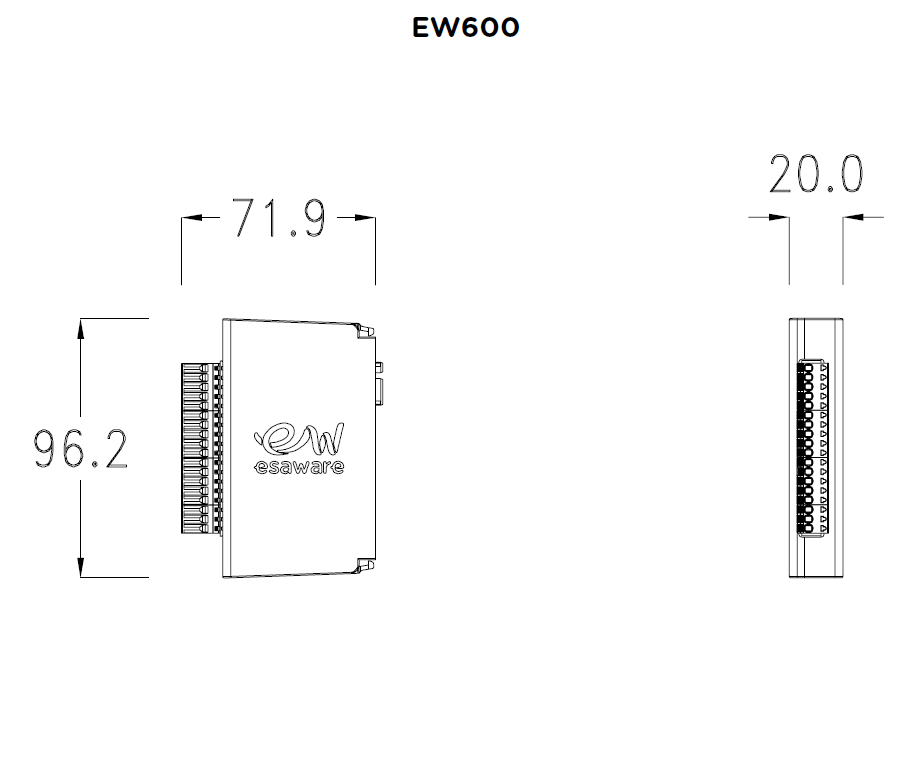

Модули входов\выходов ESA серии EW600 предназначены для установки в панельные контроллеры серии EW100AC.

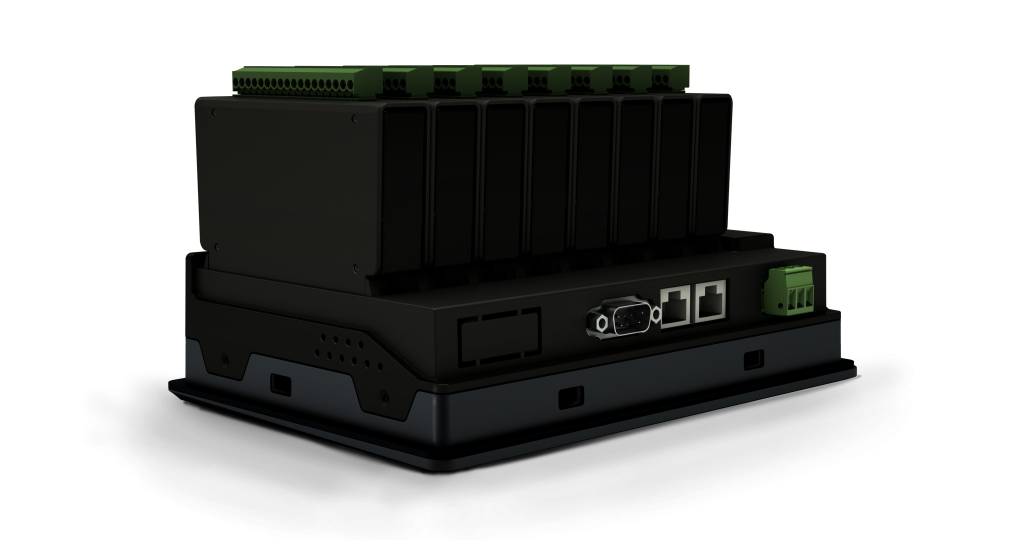

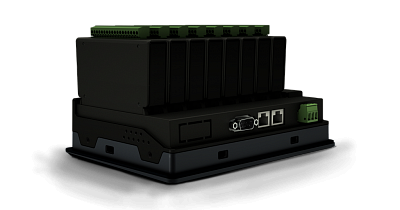

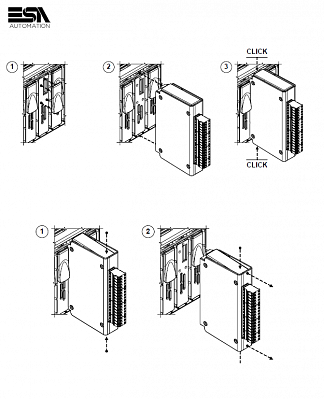

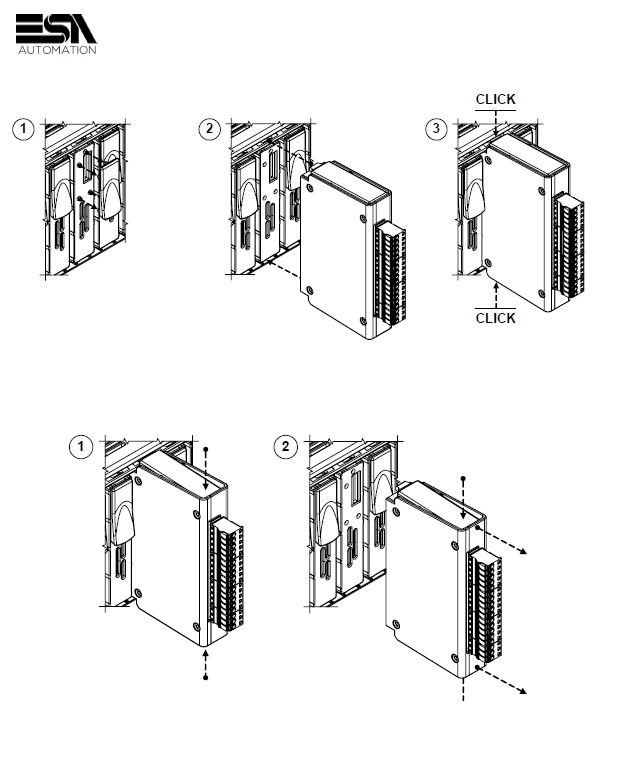

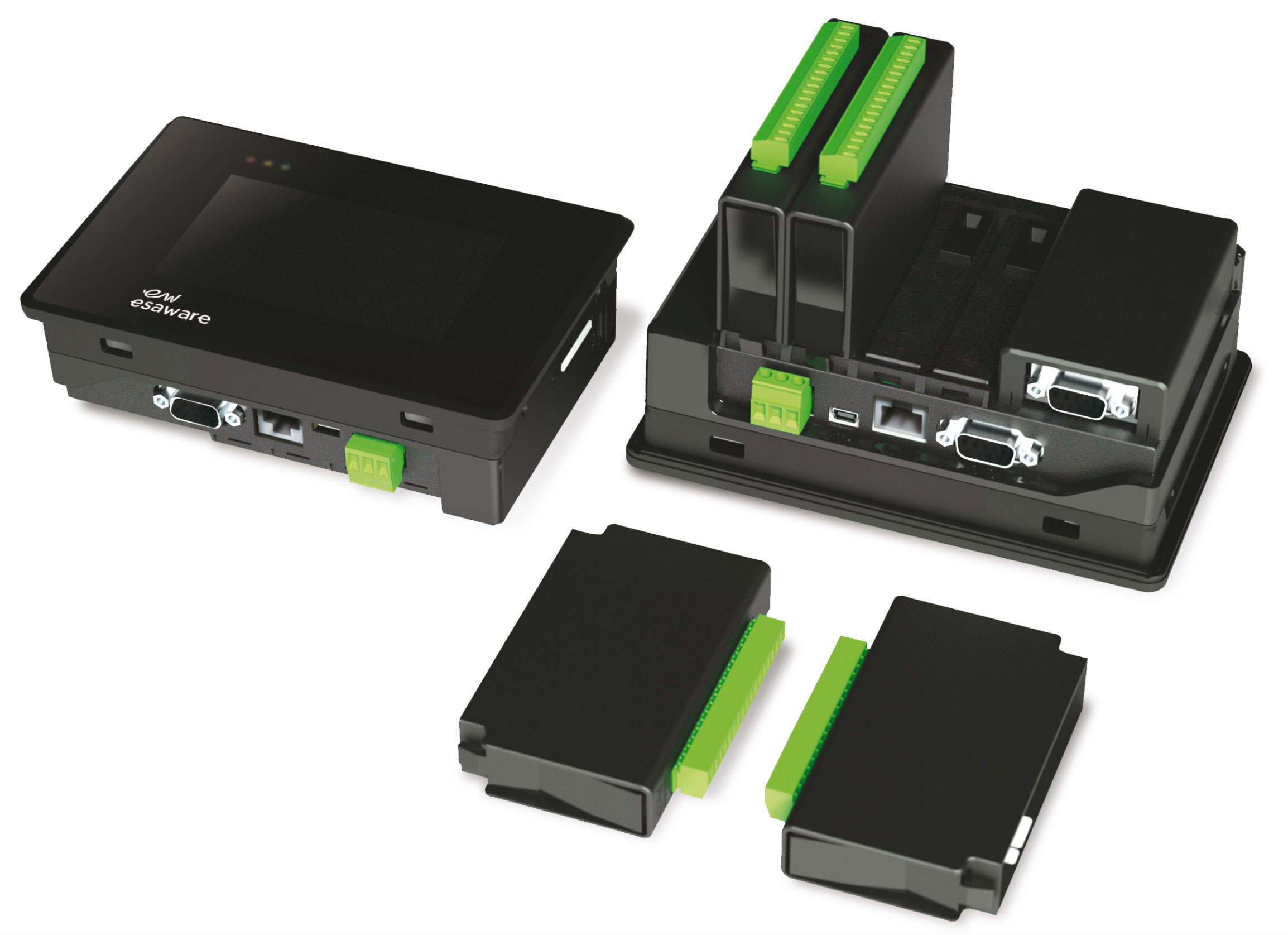

Вся система EW100AC c EW600 является модульной и это означает, что в зависимости от ваших потребностей, вы можете создавать различные конфигурации входов\выходов. IO модули ESA разработаны с учетом необходимости быстрого монтажа и обслуживания, что обеспечивает съемный клеммник с быстрозажимными разъемами и общий конструктив модулей. Так же для удобства наладки и обслуживания, особенно удаленной через Everyware, все настройки модулей выполняются программно, без использования каких-либо физических переключателей.
Дискретный модуль ввода-вывода EW600B содержит восемь входов и четыре транзисторных выхода, с оптической изоляцией для защиты системы управления от влияния высокого напряжения.
Аналоговый модуль ввода-вывода EW600A содержит оптически изолированные три входа и два выхода с индивидуальной настройкой диапазонов напряжения (0/5 В, 0/10 В, +10/-10 В) и тока (0/20 мА, 4/20 мА) и высокой точностью АЦП и ЦАП обеспечиваемой 16 битными преобразователями.
Модуль высокоскоростных счетчиков EW600C рассчитан на два оптоизолированных канала с уровнем сигнала 24 В и частотой до 100 кГц. Поддерживаемые типы импульсных сигналов: Incremental Pulse, Differential phase (4x), Up+Down, Pulse + Direction.
Модуль температурных входов EW600D06N00 рассчитан подключение до 6 термопар следующих типов K (ТХА хромель-алюмелевые), J (ТЖК железо-константановые), E (ТХКн хромель-константановые), T (ТМКн медь-константановые), N (ТНН нихросил-нисиловые), B (ТПР платинородий-платинородиевые), R (ТПП13 платинородий-платиновые), S (ТПП10 платинородий-платиновые).
Модуль температурных входов EW600E04N00 рассчитан подключение до 4 термометров сопротивления следующих типов Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000.
Модуль импульсных выходов EW600N00C04 рассчитан на подключение 4 канала (от 12 до 32 В=) импульсного задания (от 150 Гц до 300 кГц) скорости и положения приводов и поддерживате следующие типы сигналов управления CW+CCW, Pulse + Direction.
Модуль импульсных выходов EW600N00E04 рассчитан на подключение 4 канала ШИМ от 12 до 32 В= с частотой от 200 Гц до 300 кГц.
Модули сертифицированы для применения в составе контроллеров EW100AC в следующих специальных промышленных зонах:
Видео инструкция по работе с модулями EW600 в Codesys:
ESA IO units EW600 Catalog 2018
ESA Analog IO unit EW600A03A02 Manual
ESA DI and DO unit EW600B08B04 Manual
ESA high speed counters unit EW600C02N00 Manual
ESA thermocouple inputs unit EW600D06N00 Manual
ESA Pt100, Pt1000 inputs unit EW600E04N00 Manual
ESA high speed pulse outputs unit EW600N00C04 Manual
ESA PWM outputs unit EW600N00E04 Manual
|
Заказной код ESA |
Описание модуля |
Заказной код ESA |
Описание модуля |
|
EW600A03A02 |
Модуль аналоговый 3 вх (16 бит: 0/5 В, 0/10 В, +10/-10 В, 0/20 мА, 4/20 мА), 2 вых (16 бит: 0/5 В, 0/10 В, +10/-10 В, 0/20 мА, 4/20 мА) |
EW600B08B04 |
Модуль дискретный 8 вх (24=), 4 вых (PNP) |
|
EW600C02N00 |
Модуль высокоскорстных счетчиков 2 канала Incremental Pulse/Differential phase (4x)/Up+Down/Pulse + Direction, (5-30 Vdc), 100 кГц |
EW600D06N00 |
Модуль температурных входов 6 каналов, типы термопар: K, J, E, T, N, B, R, S. |
|
EW600E04N00 |
Модуль температурных входов 4 каналов, типы термосопротивлений: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000. |
EW600N00C04 |
Модуль импульсных выходов 4 канала CW+CCW/Pulse + Direction, (12-32 Vdc), 150 Гц - 300 кГц |
|
EW600N00E04 |
Модуль импульсных выходов 4 канала ШИМ, (12-32 Vdc), 200 Гц - 300 кГц |
|
|
