ESA EW100AC Panel PLC

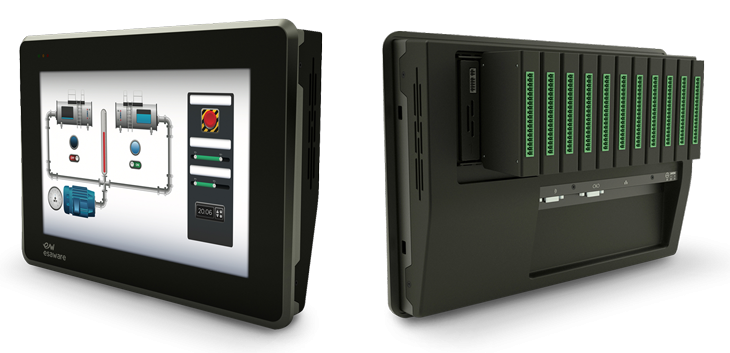

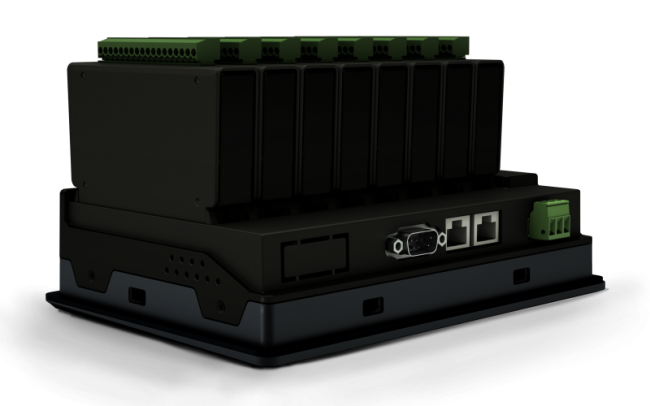

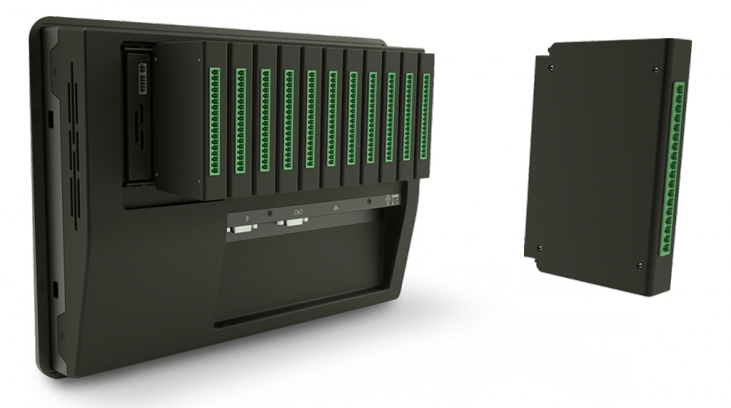

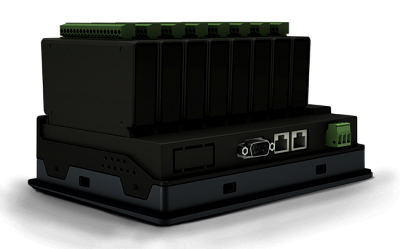

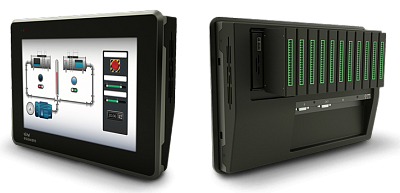

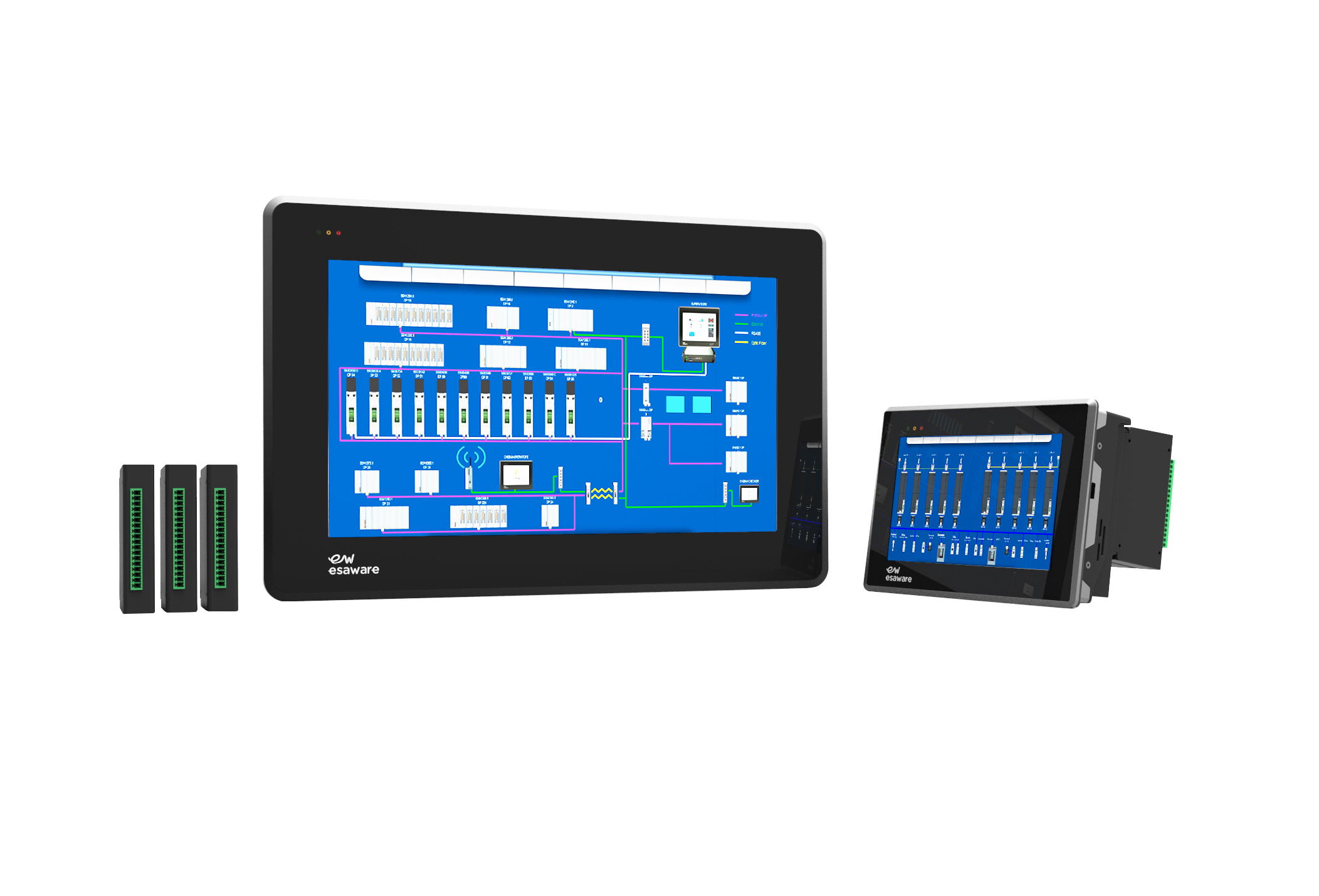

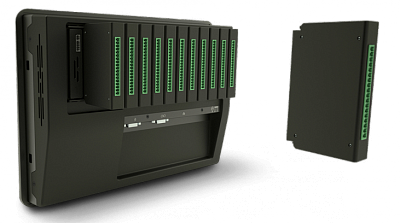

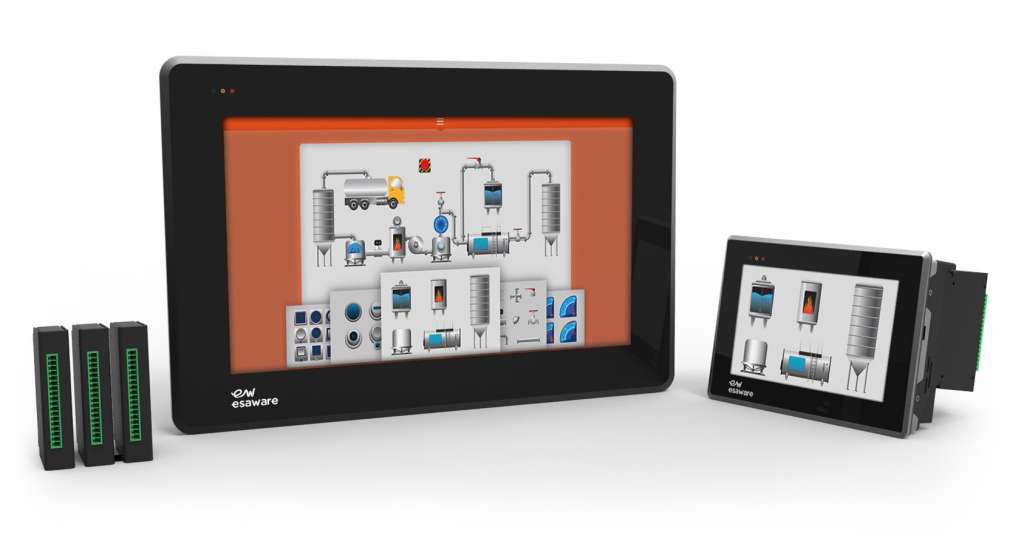

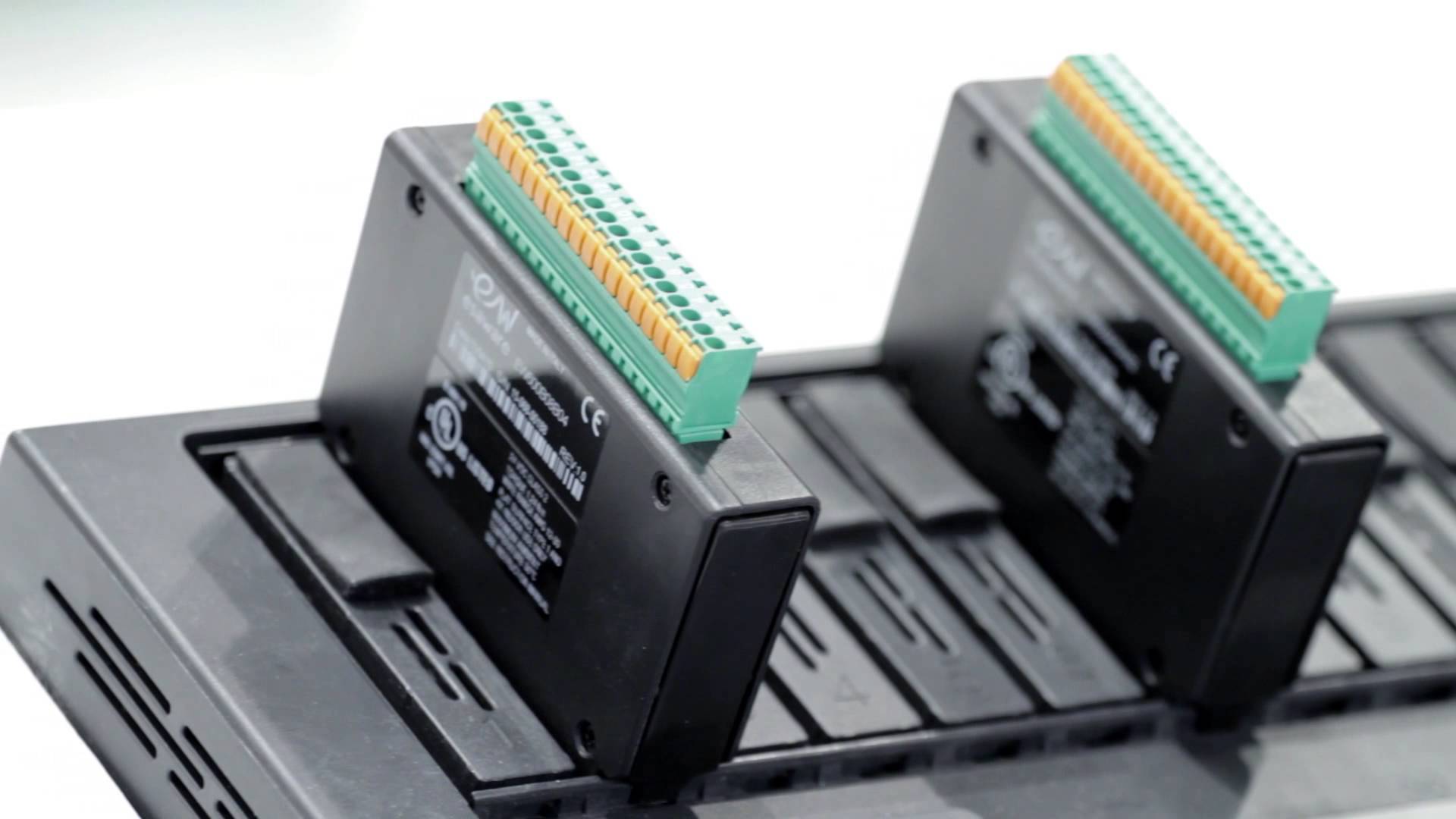

ESA панельные ПЛК EW115AC и EW107AC с модулями входов\выходов ESA панельный контроллер EW112AC установка модулей входов\выходов на заднюю панель ESA панельный контроллер EW100AC модули входов\выходов на задней панеле ESA ПЛК EW115AC габаритные и установочные размеры ESA ПЛК EW112AC габаритные и установочные размеры ESA ПЛК EW107AC габаритные и установочные размеры ESA ПЛК EW104AC габаритные и установочные размеры ESA EW100AC Panel PLC ESA EW100AC Panel PLC ESA EW100AC Panel PLC ESA EW100AC Panel PLC ESA EW100AC Panel PLC

Серия панельных контроллеров EW100AC от ESA S.p.A – это сочетание в едином корпусе мощного ЧМИ (HMI) на базе CREW, возможности удаленного доступа через сервис Everyware, модульного контроллера на базе модулей EW600 и SoftPLC среды CoDeSys 3.5 и возможности подключения удаленных устройств разных производителей при помощи промышленной сети EtherCAT. Такое сочетание свойств и возможностей позволяет использовать данные панельные контроллеры для управления компактными установками: СИП мойки, насосные, компрессорные и фильтрационные станции, упаковочные автоматы, сатураторы, теплообменные, системы умного дома и многие другие.



Панельные контроллеры EW100AC базируются на процессоре с архитектурой ARM Cortex A8, оперативная память используется DDR3, для переменных контроллера доступна энергонезависимая память NV Ram 32 кбайта, для хранения файлов (логи, рецепты, изображения и т.д.) доступна встроенная энергонезависимая память размером 3 Гб, которая может быть расширена картой формата SDHC v2.0 до 32 Гб. Экраны у всех моделей полноцветные (16 цветов), сенсорные, со степенью защиты IP66 и алюминиевой защитной рамкой. Установочные размеры полностью совпадают с панелями оператора серии EW100AA и сетевыми панельными контроллерами EW100AB, что существенно облегчает подготовку документации и монтажные работы.



Общие характеристики моделей в зависимости от диагонали экрана EW100AC

  • EW104AC: экран 4,3 дюйма, разрешение 480х272, 4 слота для установки модулей, один порт Ethernet, до двух серийных портов RS23, 485, MPI, питание от 18 до 32 В=, потребление не более 4 Вт.

  • EW107AC: экран 7 дюймов, разрешение 800х480, 8 слотов для установки модулей, два порта Ethernet, до двух серийных портов RS23, 485, MPI, питание от 18 до 32 В=, потребление не более 7 Вт.

  • EW107AC: экран 12,1 дюйма, разрешение 1280х800, 12 слотов для установки модулей, два порта Ethernet, два серийных порта RS23, 485, MPI, питание от 18 до 32 В=, потребление не более 15 Вт.

  • EW107AC: экран 15,6 дюймов, разрешение 1366х768, 16 слотов для установки модулей, два порта Ethernet, два серийных порта RS23, 485, MPI, питание от 18 до 32 В=, потребление не более 19 Вт.



Панельные контроллеры EW100AC с модулями EW600 сертифицированы по взрывобезопасности Atex Group II-cat.3 G/D и DNV GL (Ships, offshore units, and high speed and light craft, Pt.4 Ch.9 Control and monitoring systems).



При использовании данных панельных контроллеров доступны все функции CREW: драйверы для подключения контроллеров основных производителей средств автоматизации; Web сервер (Web HMI) для отображения экранов и данных на web-панелях, ПК, смартфонах и планшетах; прямая работа с базами данных, с передачей как отдельных значений переменных, так и целиком журналов и рецептов; динамическое изменение вида отображения графиков и просмотр уже сохраненных; динамическая сортировка, фильтрация и статистика в журнале (формат ISA) событий и аварий; развитая система рецептов (recipes) и расписаний (sheduler, batch control); журналы формата FDA21 CFR21-part 11 с электронными подписями; и много другое.


Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ESA

Описание модуля

Заказной код ESA

Описание модуля

EW104AC000

Панельный ПЛК, экран 4,3" 480x272 (256k цветов), IP66, SP1 (RS232/485/MPI), 1xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 4 слота I/O

EW104AC0CN

Панельный ПЛК, экран  4,3" 480x272 (256k цветов), IP66, SP1 (RS232/485/MPI), CAN, 1xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 4 слота I/O

EW104AC0SP

Панельный ПЛК, экран  4,3" 480x272 (256k цветов), IP66, SP1 (RS232/485/MPI), SP2 (RS232/485/MPI), 1xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 4 слота I/O

EW107AC000

Панельный ПЛК, экран 7" 800x480 (16М цветов), IP66, SP1 (RS232/485/MPI), 2xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 8 слотов I/O.

EW107AC0CN

Панельный ПЛК, экран 7" 800x480 (16М цветов), IP66, SP1 (RS232/485/MPI), CAN, 2xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 8 слотов I/O.

EW107AC0SP

Панельный ПЛК, экран 7" 800x480 (16М цветов), IP66, SP1 (RS232/485/MPI), SP2 (RS232/485/MPI), 2xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 8 слотов I/O.

EW112AC0CN

Панельный ПЛК, экран 12" 1280x800 (16М цветов), IP66, SP1 (RS232/485/MPI), CAN, 2xETH 10/100 Мб, 2xUSB A, USB B, SDHC/MMC, ПЛК CoDeSys, 12 слотов I/O.

EW112AC0SP

Панельный ПЛК, экран 12" 1280x800 (16М цветов), IP66, SP1, SP2 (RS232/485/MPI) 2xETH 10/100 Мб, 2xUSB A, USB B, SDHC/MMC, ПЛК CoDeSys, 12 слотов I/O.

EW115AC0CN

Панельный ПЛК, экран 15,6" 1366x768 (16М цветов), IP66, SP1(RS232/485/MPI), CAN, 2xETH 10/100 Мб, 2xUSB A, USB B, SDHC/MMC, ПЛК CoDeSys, 16 слотов I/O.

EW115AC0SP

Панельный ПЛК, экран 15,6" 1366x768 (16М цветов), IP66, SP1, SP2 (RS232/485/MPI), 2xETH 10/100 Мб, 2xUSB A, USB B, SDHC/MMC, ПЛК CoDeSys, 16 слотов I/O.
