Выходные синусные фильтры (Sine Wave Output Filter) YASKAWA серии SB призваны защитить электродвигатели и окружающее оборудования от влияния высших гармоник, возникающих из – за ШИМ, и приводящих снижению срока службы двигателей и электромагнитных помехах в случае использования длинных кабелей между преобразователем частоты и мотором. При использовании выходные фильтров и реакторов двигателя, а также правильной настройке преобразователя частоты можно обеспечить работу ПЧ и двигателя при длине кабелей между ними до 600 метров.

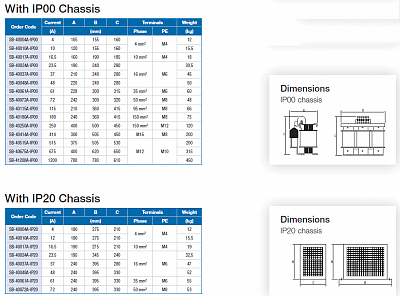

Выходные фильтры выбираются исходя из тока из тока электродвигателя с небольшим запасом. Входные фильтры YASKAWA поставляются в двух вариантах степени защиты IP00 и IP20. Диапазон токов с защитой IP00 составляет от 4 до 1200 А, с защитой IP20 от 4 до 72 А: например, в заказном коде SB-40024A-IP00, цифра перед классом защиты означает номинальный ток в данном случае 24 А. Фильтры предназначены для работ при температуре окружающей среды от – 10 до +50 °C. Все модели соответствуют стандарту EN 61 558 Part 1 и EN 61 558 Part 20.
По вопросам подбора фильтра и обоснованию необходимости его использования с преобразователями частоты YASKAWA вы можете обратиться к авторизованному партнеру (дистрибьютору) и сервисному центру на территории России ООО "КоСПА".
