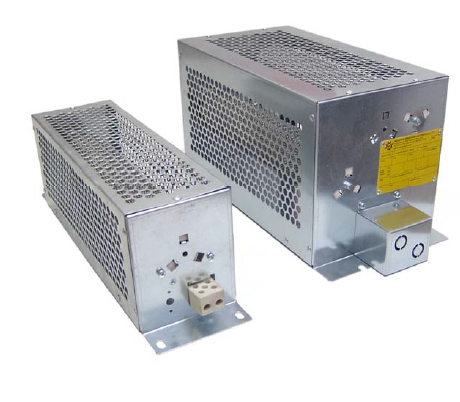

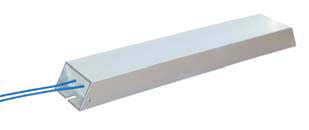

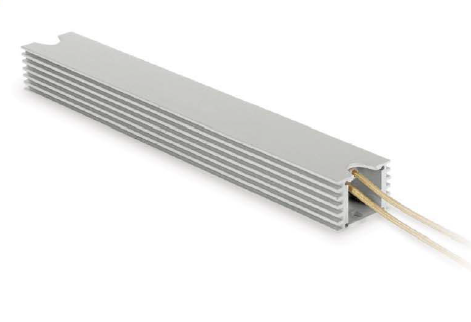

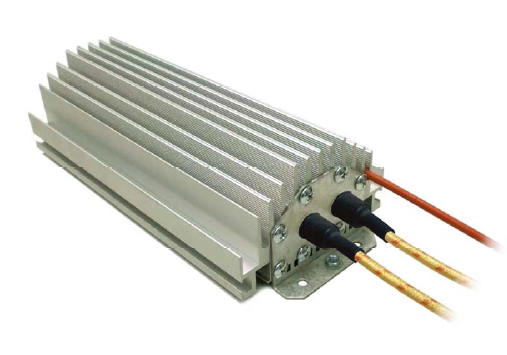

Тормозные резисторы серии YASKAWA ERF, RH, HPM, RFH, MRCF предназначены для утилизации избытка энергии со звена постоянного тока преобразователя частоты. Применяются если в режиме работы электропривода возникают существенные рекуперативные режимы, например, требуется обеспечивать очень быстрое торможение под инерционной нагрузкой. Конструкция тормозных резисторов рассчитана на работу с высокими значениями напряжения постоянного тока, необходимостью быстрой утилизации энергии и, следовательно, к большим темпам нагрева в отличии от обычных ТЭНов.
Тормозные резисторы выбираются по сопротивлению, рассеиваемой мощности и по рекомендациям данным в документации на преобразователи частоты, и исходя из расчётов необходимой рекуперативной энергии. Мощность, сбрасываемая на резисторы также ограничена возможностями тормозных модулей и ключей. Тормозные резисторы предназначены для работы с напряжениями до 1000 и 1500 В постоянного тока в зависимости от модели. Диапазон номинальной рассеиваемой мощности резисторов составляет от 15 до 12 000 Вт. Резисторы имеют различные габаритные размеры и степень защиты от IP00 и IP64 в зависимости от модели.
Расчет и выбор тормозных резисторов для преобразователей частоты
По вопросам подбора тормозных резисторов и обоснованию необходимости их применения с преобразователями частоты YASKAWA вы можете обратиться к авторизованному партнеру (дистрибьютору) и сервисному центру на территории России ООО "КоСПА".
