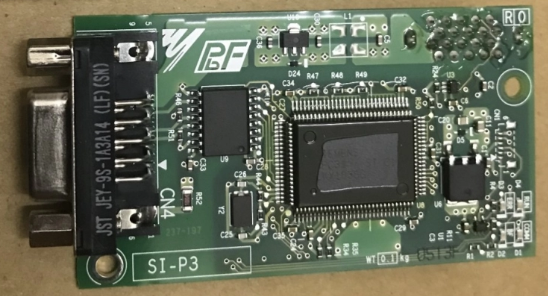

Опциональная плата SI-P3 — это сетевая плата для подключения преобразователей частоты (ПЧ) Yaskawa к промышленной сети Profibus DP V0 и V1.

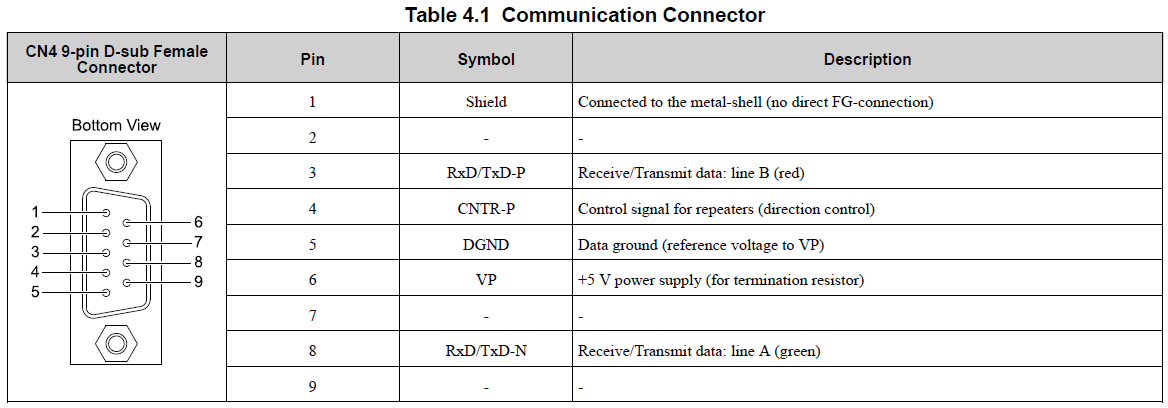

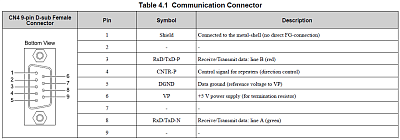

Поддерживается скорость передачи данных от 9,6 кб до 12 Мб, для подключения рекомендуется использовать специальные кабели Profibus и соответствующие разъемы.

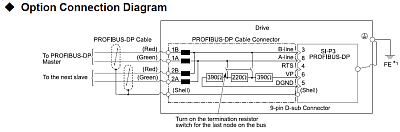

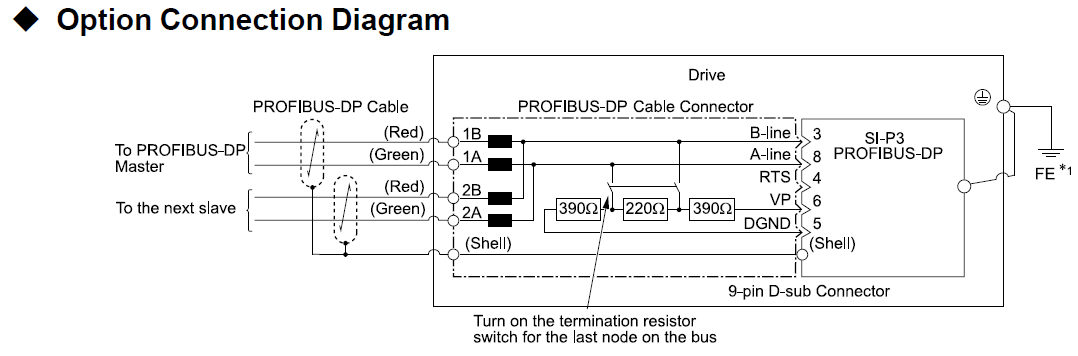

На плате отсутствует оконечный согласующий резистор.

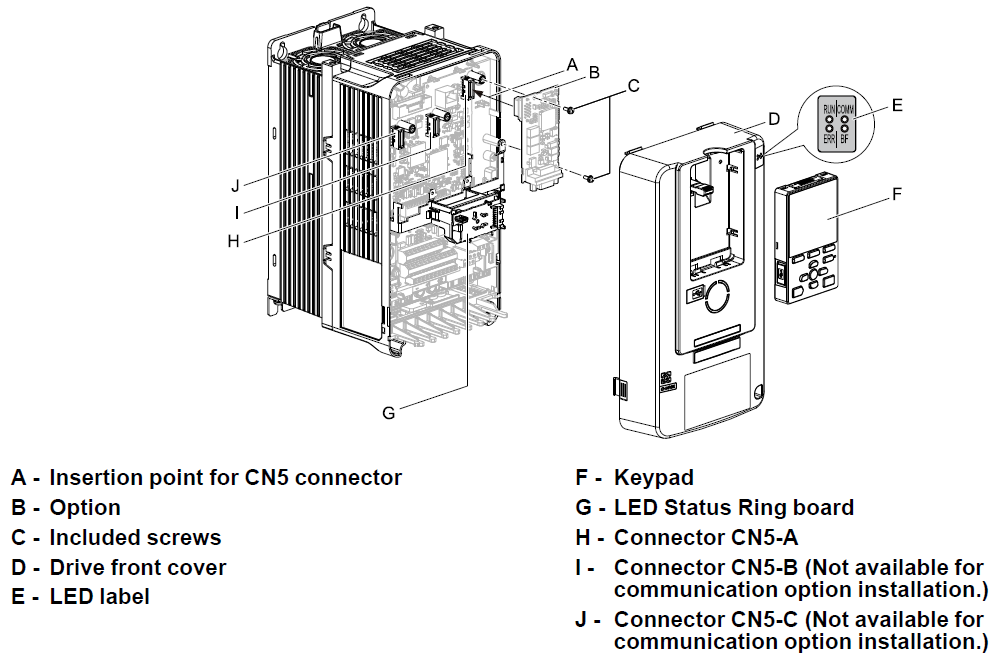

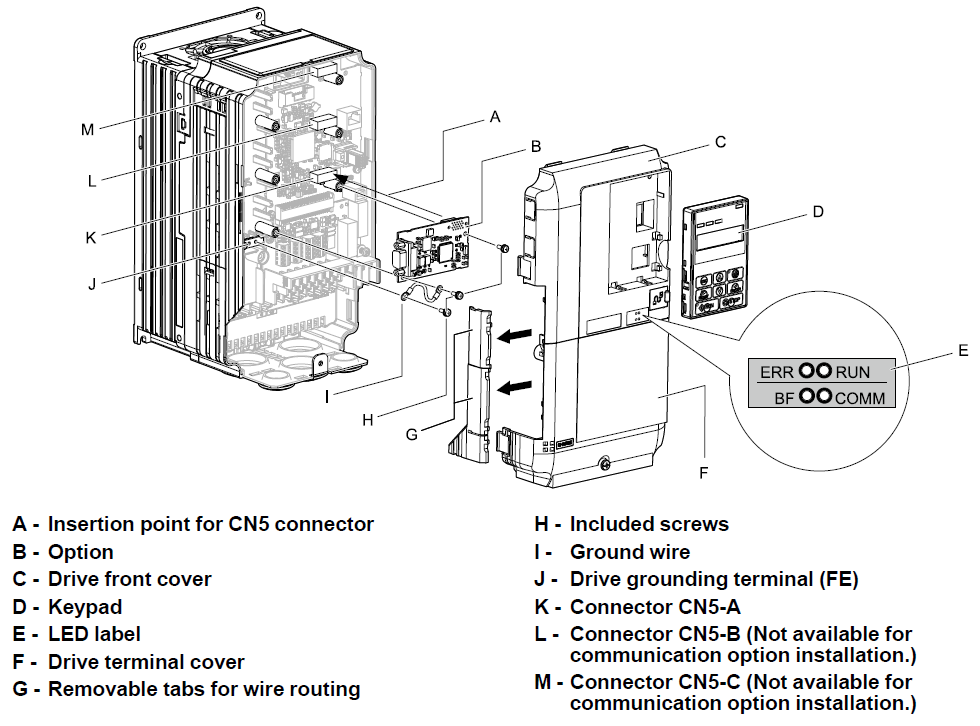

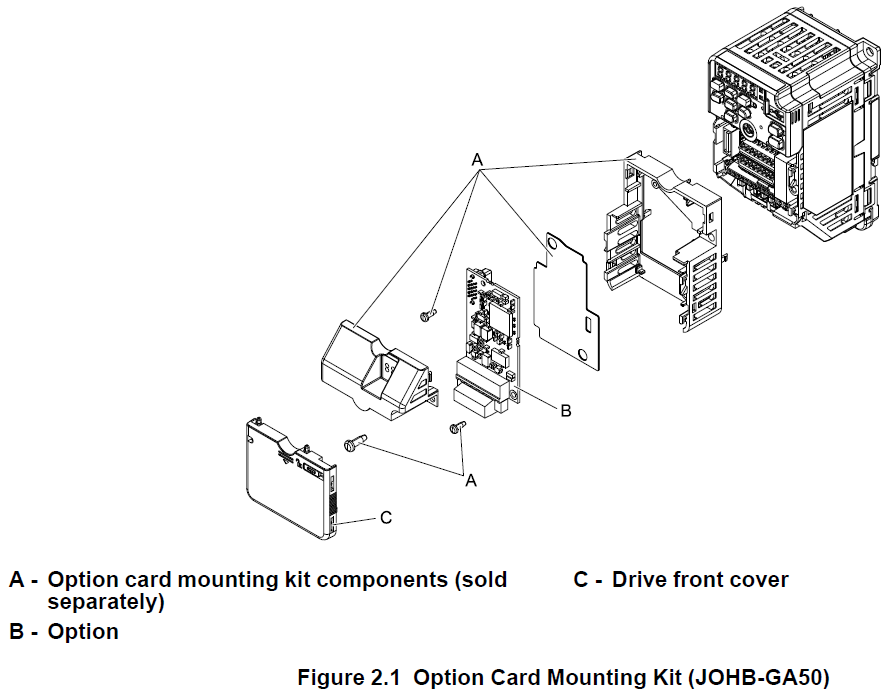

Поддерживаемые серий ПЧ: GA700, GA500 [требуется JOHB-GA50], A1000, D1000, R1000, U1000.
Инструмент конфигурирования ведущего устройства PROFIBUS-DP устанавливает длину входных и выходных данных SI-P3 из расширенных данных 1 (32 байта), расширенных данных 2 (12 байтов) и базовых данных (6 байтов).
Обычные форматы имеют два типа сообщений: данные высокоскоростного ввода-вывода и сообщение MMOBUS/Modbus.
Данные высокоскоростного ввода-вывода передаются напрямую между приводом и контроллером. Если привод настроен на обмен данными по PROFIBUS-DP, команды пуска/останова привода и задания частоты передаются в течение 2 мс после получения платой.
Данные сообщений MMOBUS/Modbus передаются между приводом и контроллером или ПЛК с помощью сообщений MMOBUS/Modbus. Вы можете получить доступ ко всем параметрам и данным привода через MMOBUS/Modbus. Данные в этом типе сообщения передаются в привод после получения и редактирования опцией, и для возврата данных мастеру требуется больше времени.
