YASKAWA PG платы обратной связи

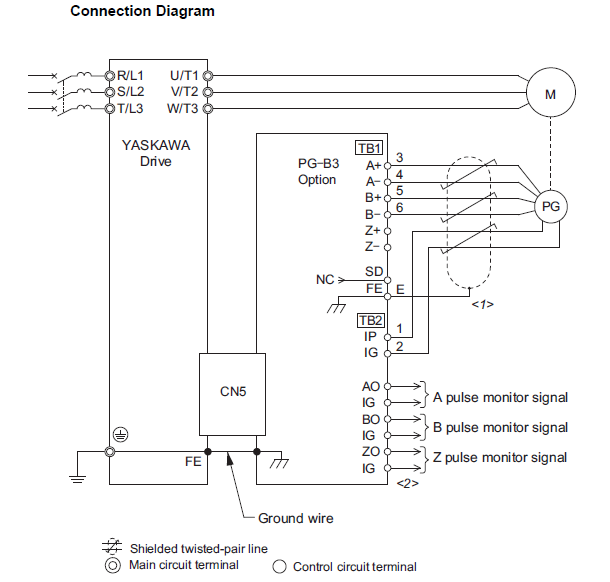

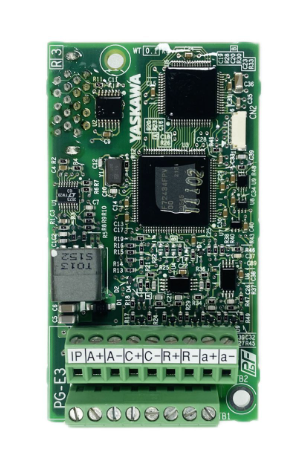

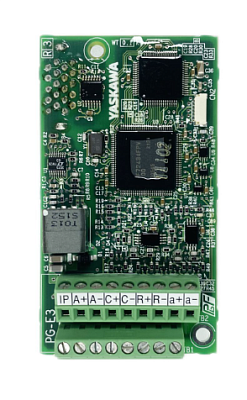

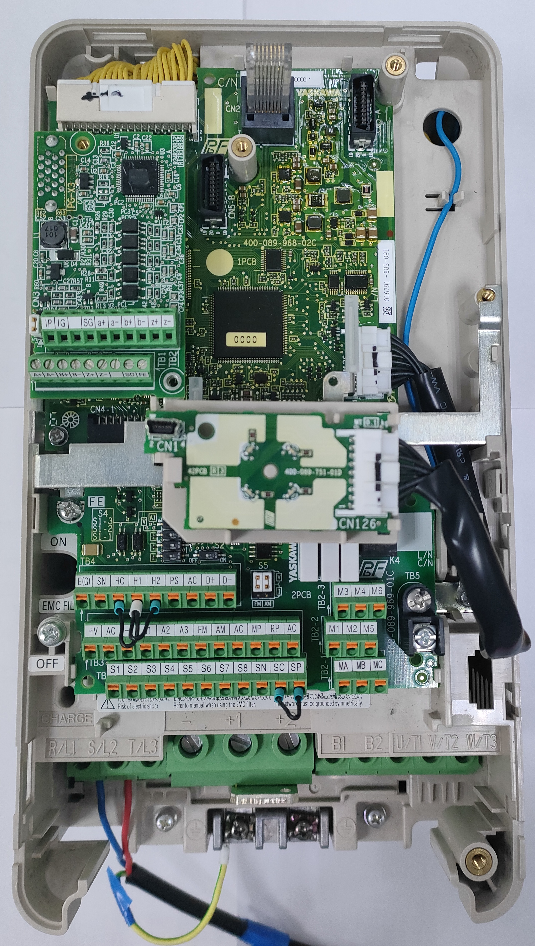

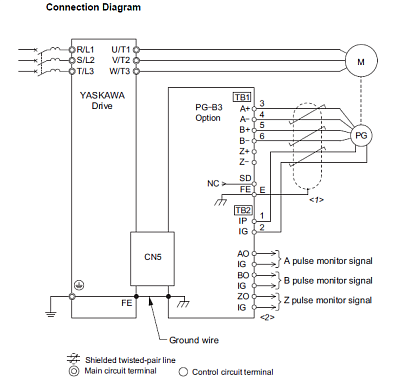

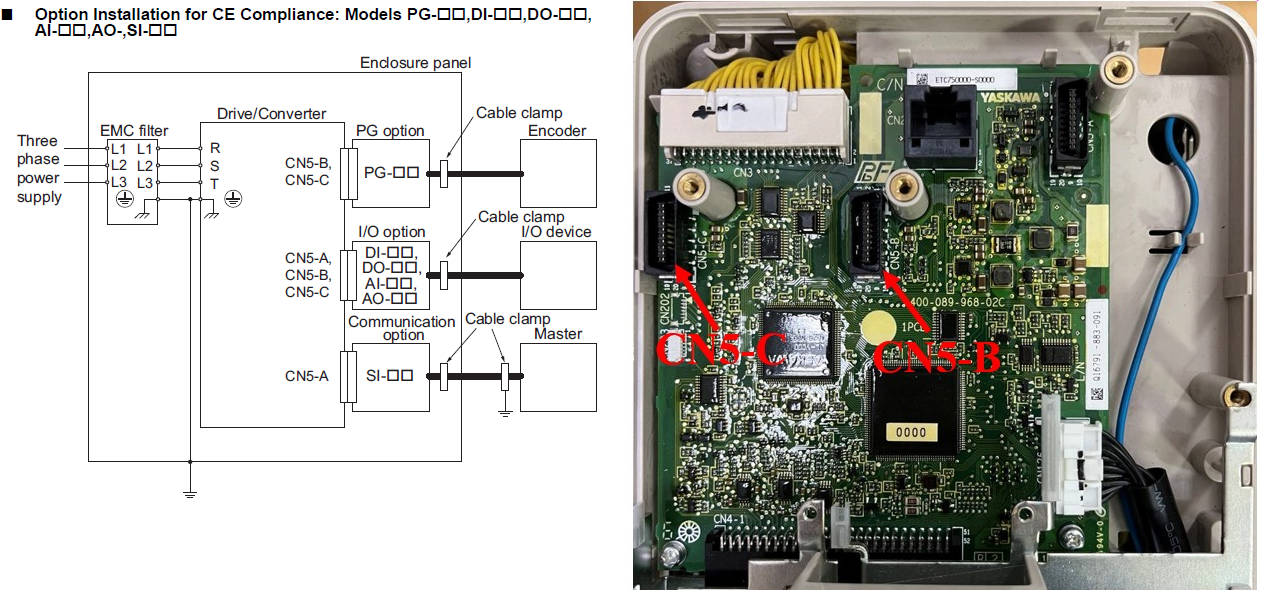

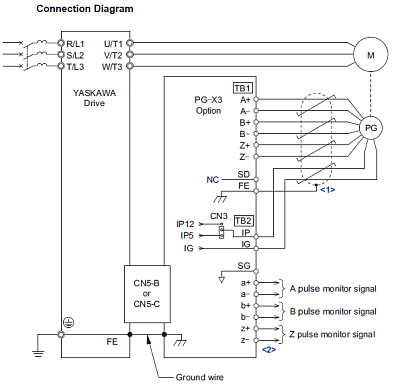

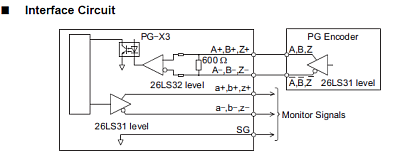

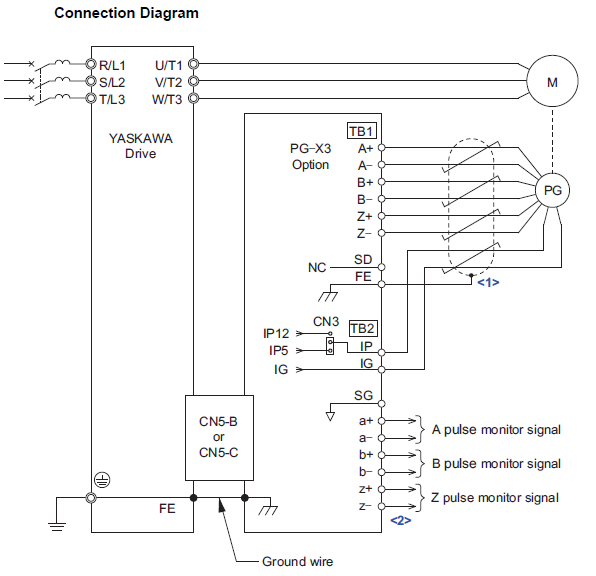

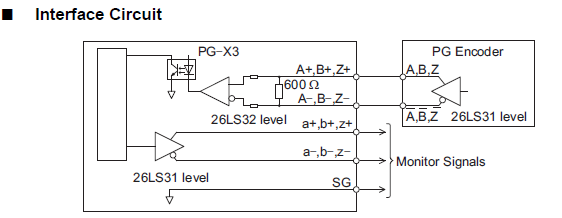

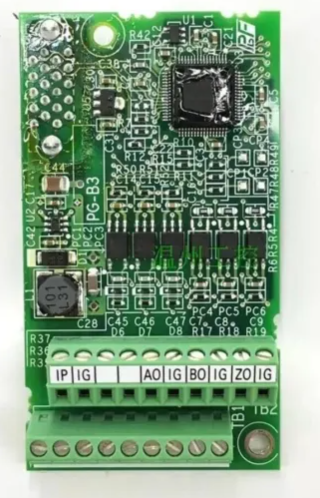

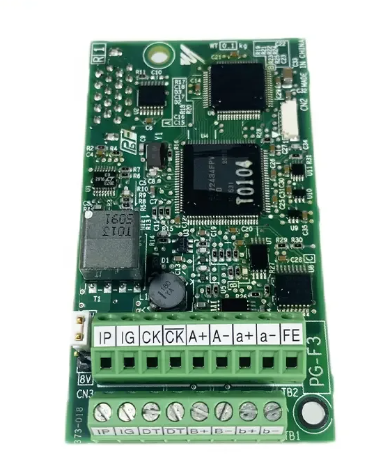

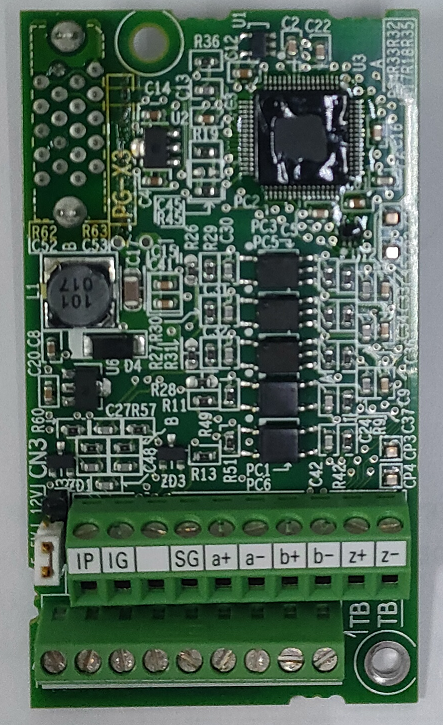

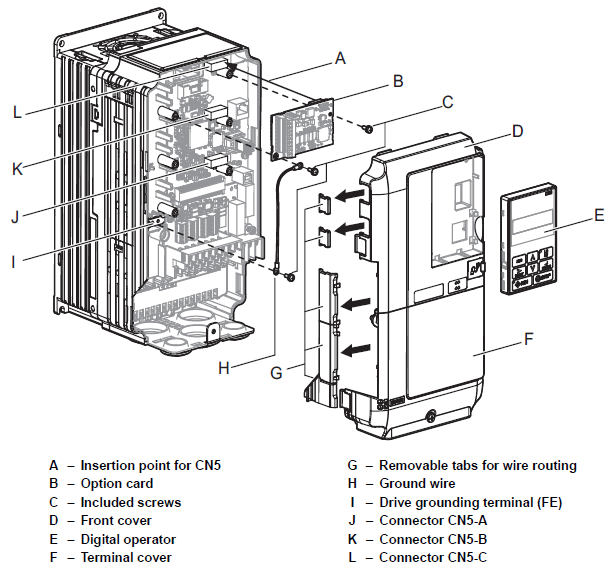

YASKAWA плата обратной связи PG-X3 для датчиков уровня TTL YASKAWA плата обратной связи PG-B3 для датчиков уровня HTL YASKAWA плата обратной связи PG-E3 для абс. датчиков Heidenhain ERN1387/ERN487 YASKAWA плата обратной связи PG-F3 для датчиков Endat 2.1/01 и Hiperface YASKAWA плата обратной связи PG-X3 в ПЧ GA700 Установка плат обратной связи в ПЧ A1000 Схема подключения платы PG-B3 Схема подключения платы PG-X3 Принципиальная схема интерфейса платы PG-X3 Общая схема разъемов опциональных плат в ПЧ GA700

Платы обратной связи YASKAWA используются для более точного поддержания скорости и момента в ПЧ GA700, CH700, A1000. Платы доступны для следующих типов сигналов и датчиков:

  • PG-B3: для инкрементального сигнала HTL уровня с частотой до 50 кГц;
  • PG-X3: для инкрементального сигнала TTL\ Line Driver уровня с частотой до 300 кГц;
  • PG-RT3: для подключения датчиков типа резольвер Sin\Cos;
  • PG-E3: для абсолютных датчиков Heidenhain ERN1387/ERN487;
  • PG-F3: для абсолютных датчиков с интерфейсом Endat 2.1/01 и Hiperface.

Возможность установки двух плат обратной связи позволяет использовать в ПЧ GA700 и GН700 позволяет решать следующие задачи:

  1. Последовательной работы с двумя двигателями с обратной связью (в закрытом векторе).
  2. Синхронизировать несколько двигателей по скорости и положению с высокой точностью (электронный вал).

Плата обратной связи так же позволяет использовать GA700 с прошивкой позиционирования для круговых и линейных перемещений в поворотных столах, для мерной подачи материалов, перемещения кареток автоматизированных складов и во многих других применениях.

Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

PG-B3PG-X3PG-RT3PG-E3PG-F3
