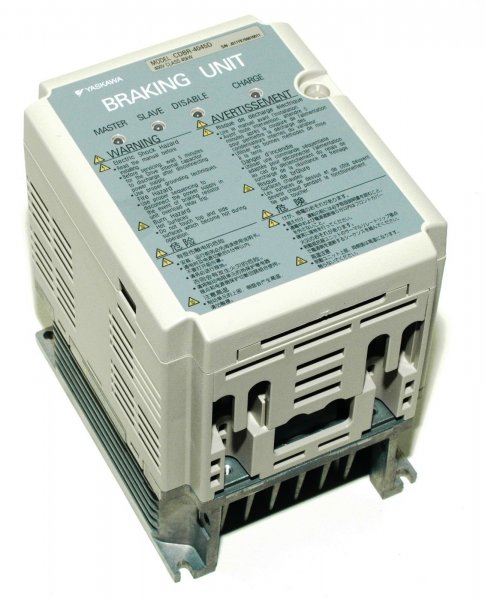

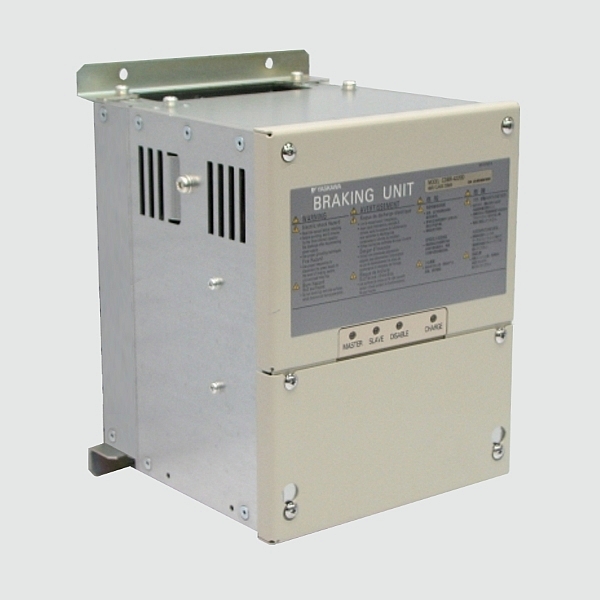

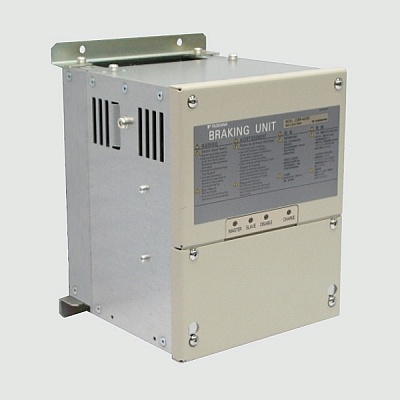

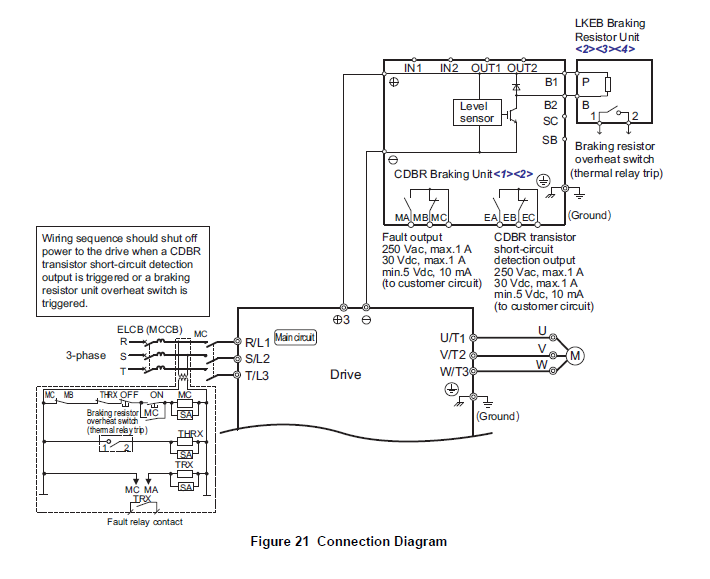

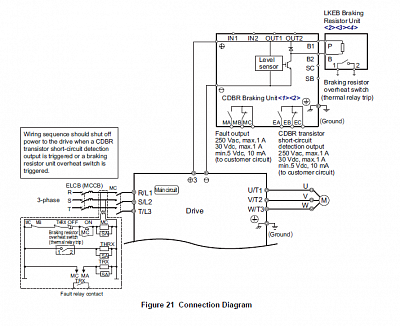

Тормозные блоки YASKAWA серии CDBR предназначены для сброса избытка энергии со звена постоянного тока преобразователя частоты на тормозные резисторы. Применяются если в режиме работы электропривода возникают существенные рекуперативные режимы, например, требуется обеспечивать очень быстрое торможение под инерционной нагрузкой. Блоки CDBR подключаются к ПЧ с встроенным тормозным ключом, если тот не может справиться с передачей большого количества энергии и к ПЧ большой мощности у которых нет встроенных тормозных ключей.

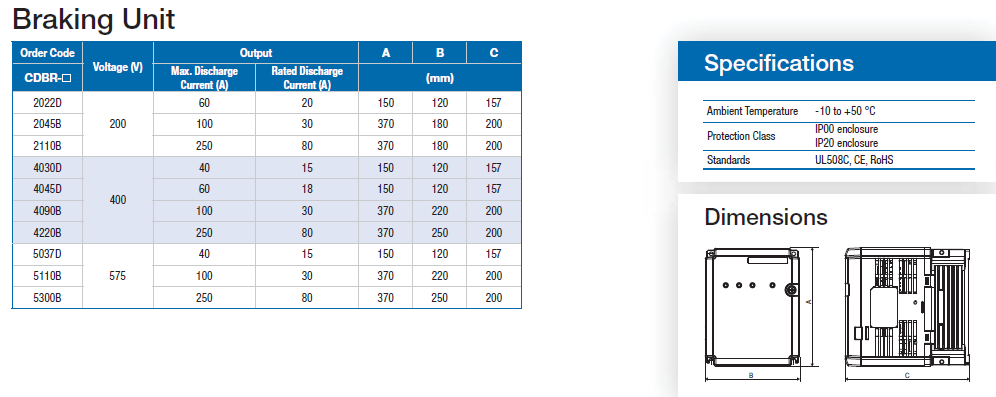

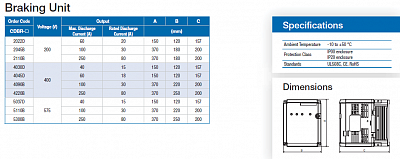

Тормозные блоки CDBR предназначены для работы со следующими напряжениями 200 В, 400В и 600 В постоянного тока. Тормозные блоки выбираются или по рекомендациям данным в документации на них или исходя из номинальных токов с учетом пиковых значений, или из рассчитанной необходимой рекуперативной энергии. Диапазон номинальных токов серии CDBR составляет от 15 до 80 А, пиковых от 60 до 250 А. Блоки имеют степень защиты IP00 и IP20, предназначены для работ при температуре окружающей среды от -10 до +50 °C, а также соответствуют стандартам IEC/EN 61800-3, IEC/EN 61800-5-1, кроме 600 В моделей.
Расчет и выбор тормозных резисторов для преобразователей частоты
По вопросам подбора тормозного блока и обоснованию необходимости его использования с преобразователями частоты YASKAWA вы можете обратиться к авторизованному партнеру (дистрибьютору) и сервисному центру на территории России ООО "КоСПА".
