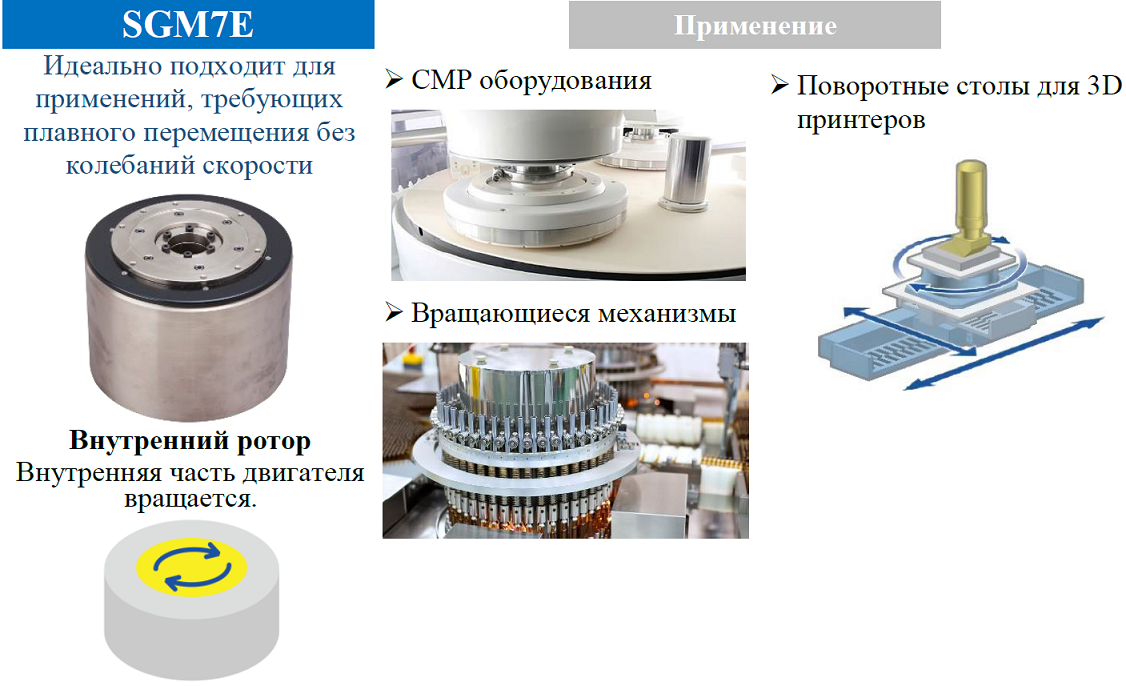

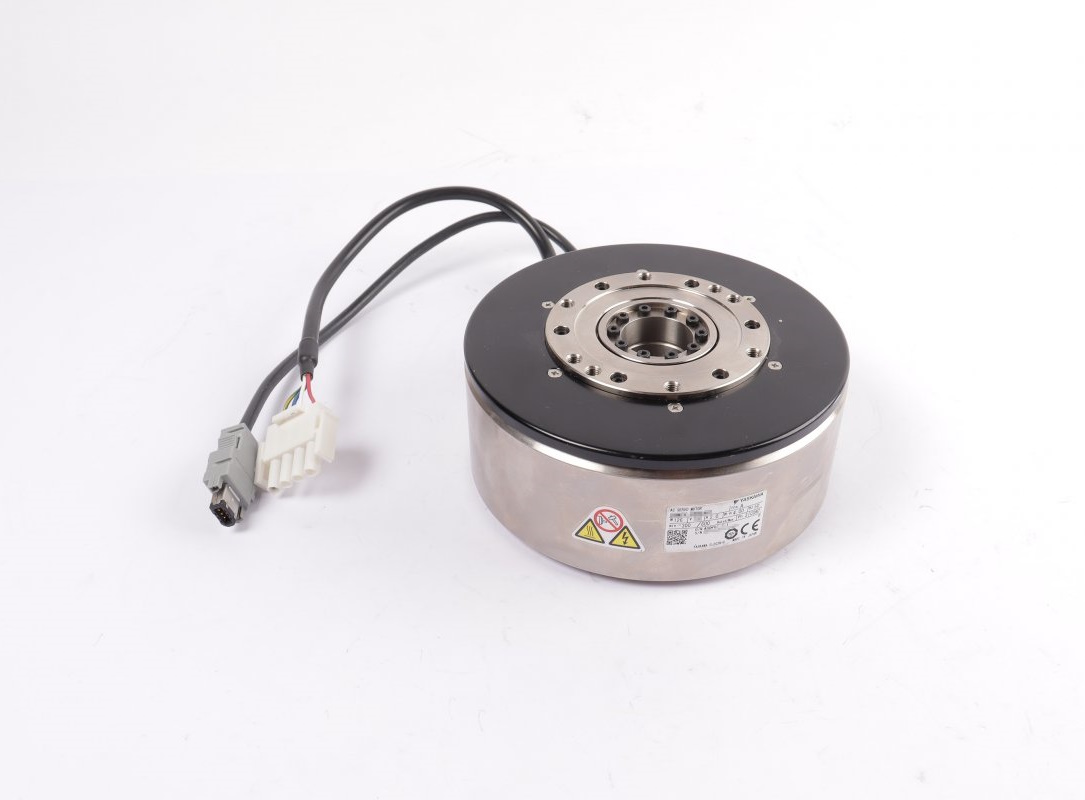

Моментные двигатели (Torque Motor, Direct Drive) YASKAWA SGM7E предназначены для применения с прямым приводом, когда нагрузка прикрепляется непосредственно к поверхности двигателя. Предварительно вырезанные монтажные отверстия и сквозной вал позволяют создавать различные конструкции машин. Этот двигатель с прямым приводом оснащен мощными подшипниками, обмоткой с низкой частотой вращения и 24-битным энкодером, обеспечивающими высокоточное позиционирование. Предназначены для работы с сервоприводами SIGMA-X.
Номинальный крутящий момент от 2 до 35 Нм.
Номинальная скорость вращения от 150 до 200 об/мин.
Максимальный крутящий момент до 105 Нм.
Максимальная скорость вращения до 500 об/мин.
Абсолютный или инкрементальный энкодер (абсолютный в пределах одного оборота) с разрешением 24 бита.

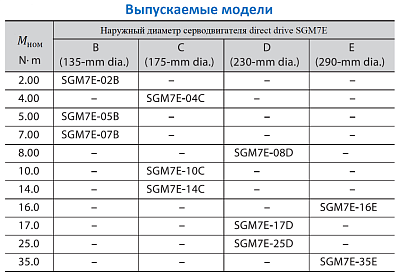

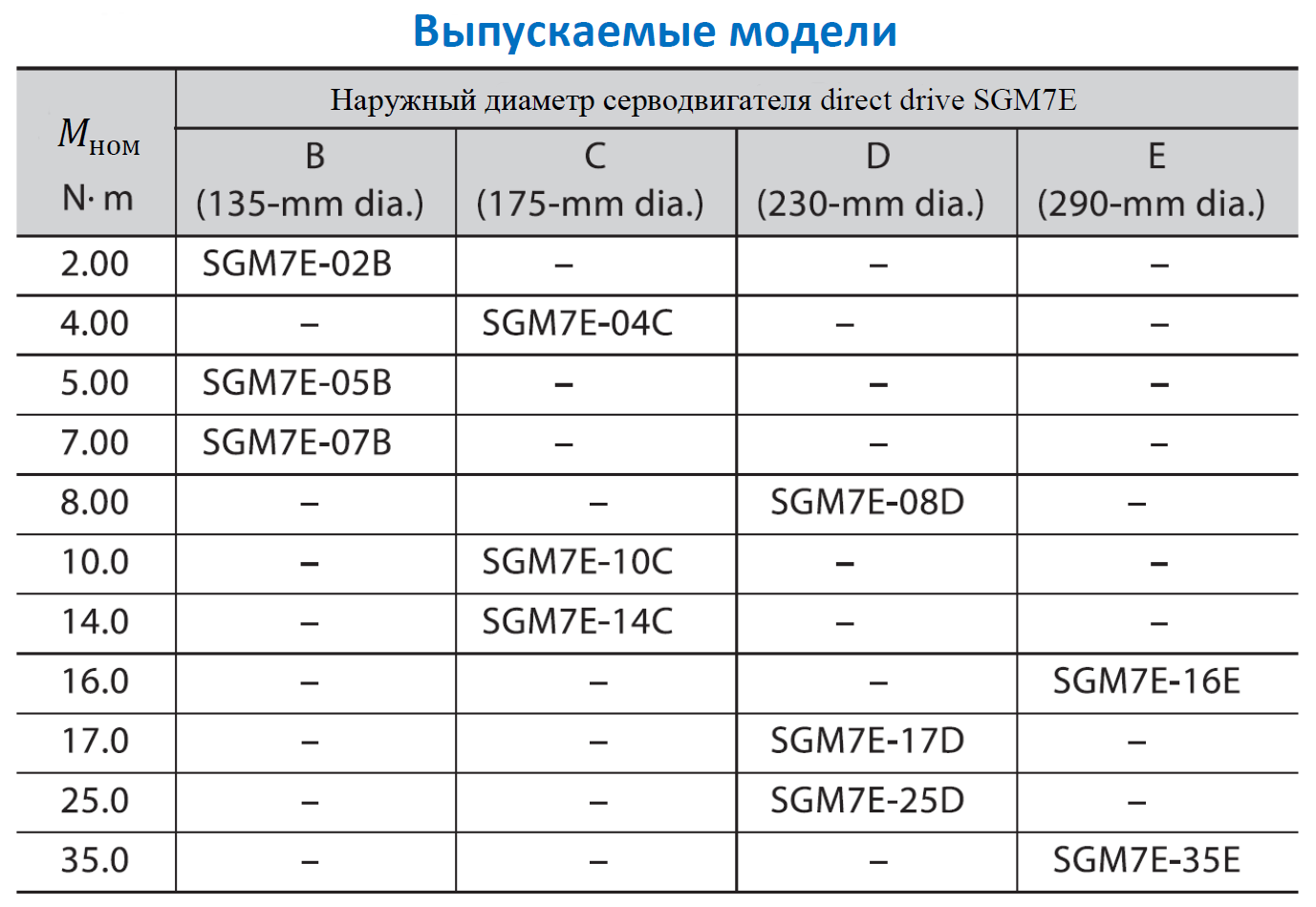

Доступны четыре размера в соответствии с существующими потребностями в монтаже и требованиями к производительности.

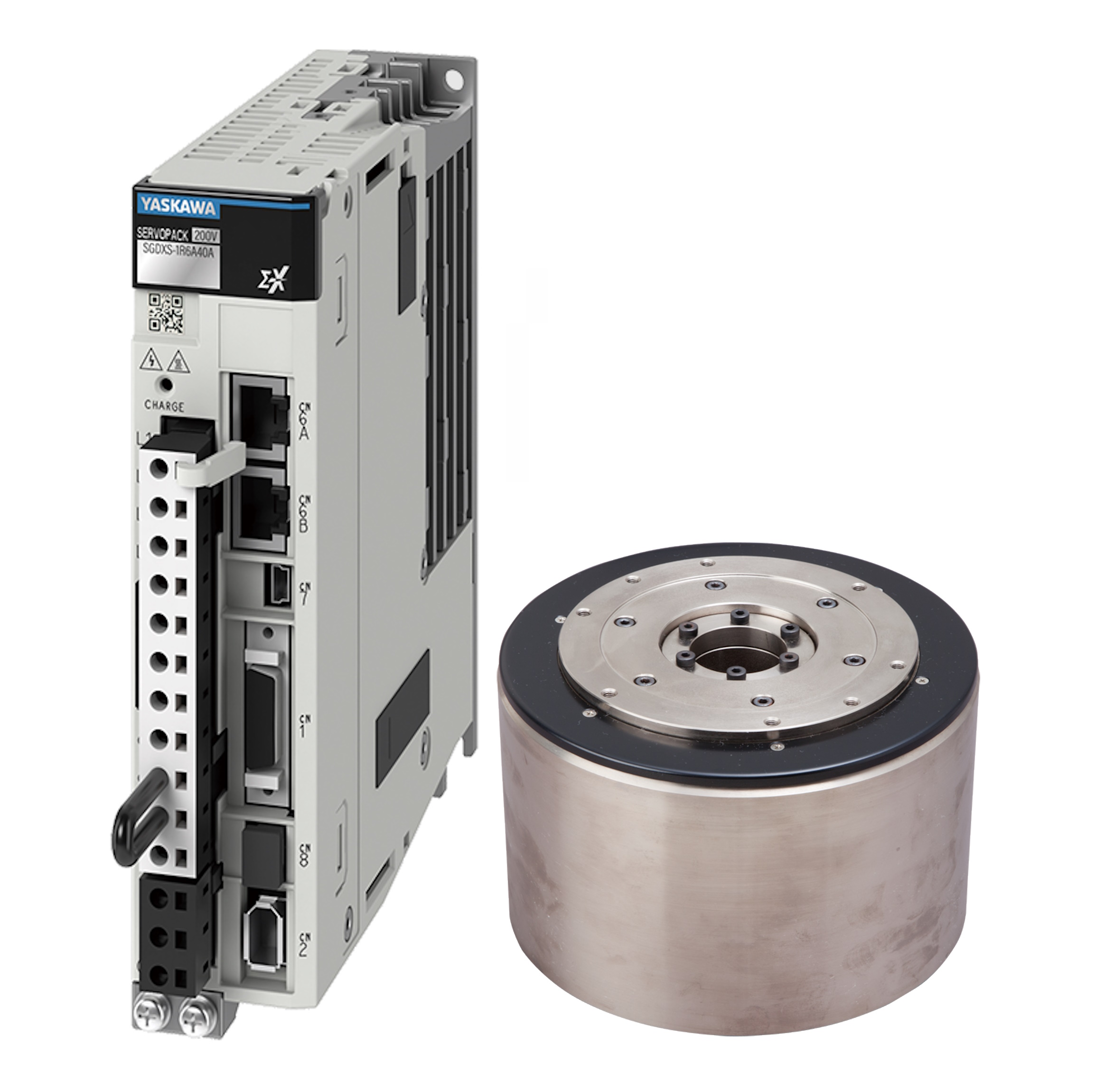

Сервоусилитель автоматически распознает двигатель.
Стандартная или повышенная механическая точность (при стандартной точности торцевое биение 0,04 мм и радиальное биение 0,02 мм, а при повышенной точности радиальное и торцевое 0,01 мм соответственно).

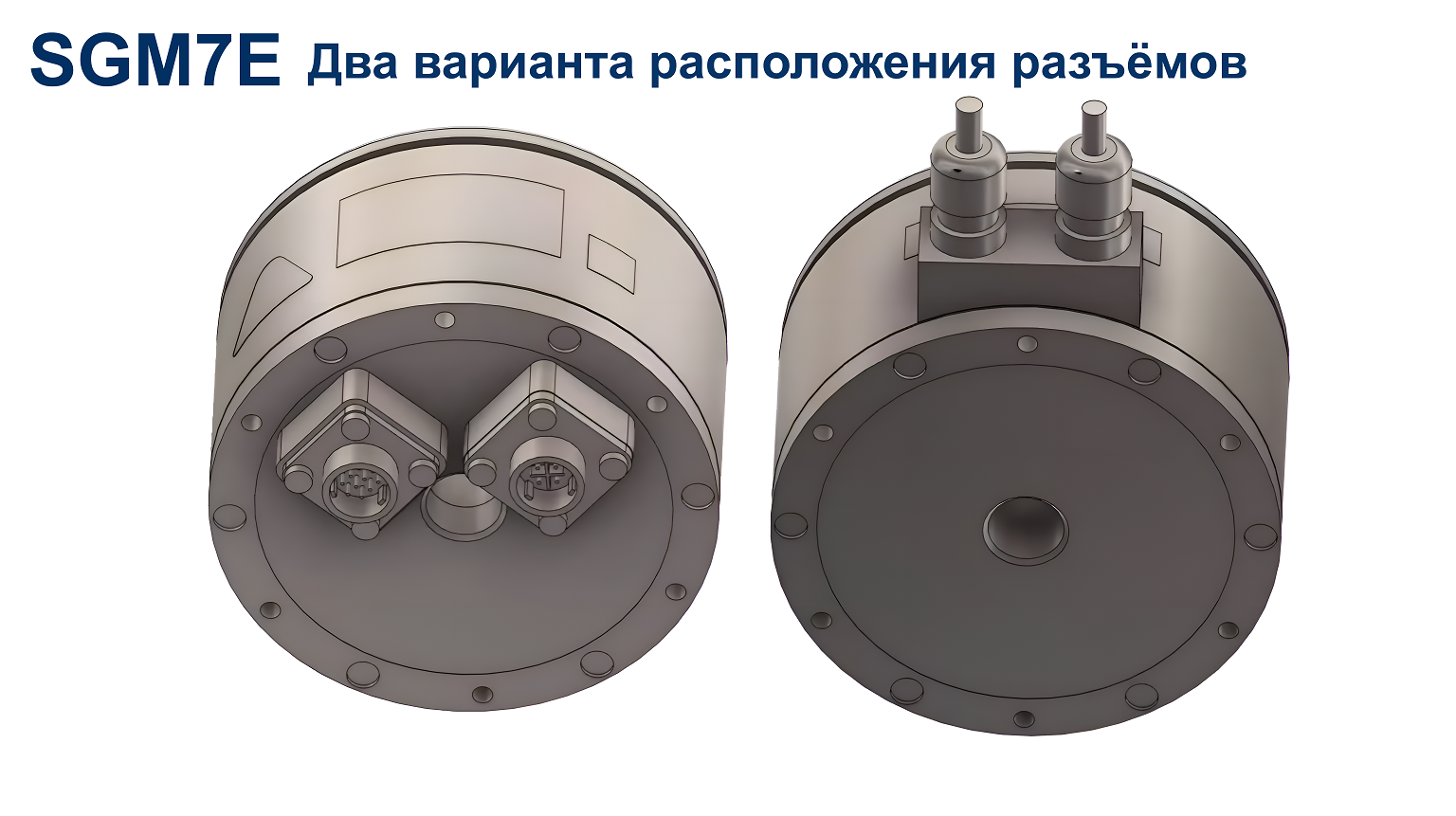

Возможность выбора стороны ввода кабелей.
Стандарт защиты от влаги и пыли IP40, IP42.
|
Режим работы |
Продолжительный |
|
Температурный класс |
A |
|
Температура окружающей среды |
от 0 до +40 °C (без замерзания) |
|
Влажность окружающей среды |
от 20 до 80% (без конденсации) |
|
Сопротивление изоляции |
10 МОм мин., 500 В постоянного тока |
|
Выдерживаемое напряжение |
1500 В переменного тока в течение 1 минуты |
|
Тип охлаждения |
Естественное охлаждение |
|

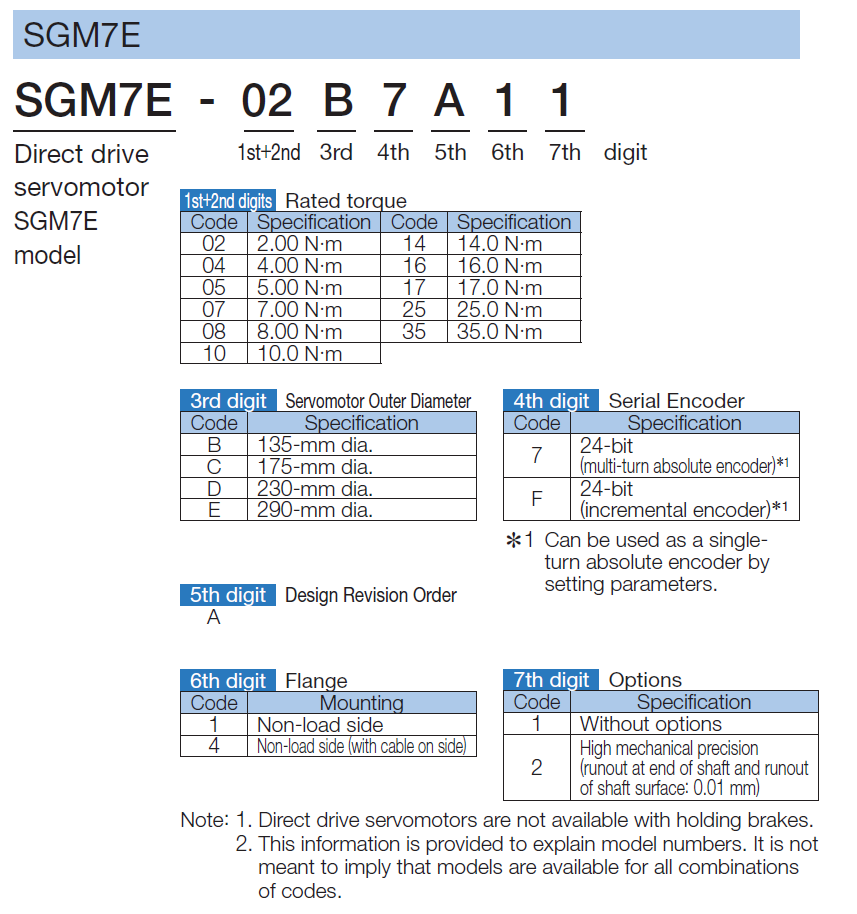

Заказной код YASKAWA |
Описание моментного серводвигателя SGM7E |
|
SGM7E-02B7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер. |
|
SGM7E-02B7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-02B7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-02B7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-02BFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-02BFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-02BFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-02BFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-04C7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер. |
|
SGM7E-04C7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-04C7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-04C7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-04CFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-04CFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-04CFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-04CFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 4 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-05B7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер. |
|
SGM7E-05B7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-05B7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-05B7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-05BFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-05BFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-05BFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-05BFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-07B7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер. |
|
SGM7E-07B7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-07B7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-07B7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-07BFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-07BFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-07BFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-07BFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 7 Нм, наружный диаметр 135 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-08D7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер. |
|
SGM7E-08D7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-08D7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-08D7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-08DFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-08DFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-08DFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-08DFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-10C7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер. |
|
SGM7E-10C7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-10C7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-10C7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-10CFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-10CFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-10CFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-10CFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 10 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-14C7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер. |
|
SGM7E-14C7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-14C7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-14C7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-14CFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-14CFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-14CFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-14CFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 14 Нм, наружный диаметр 175 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-16E7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит абсолютный энкодер. |
|
SGM7E-16E7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-16E7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-16E7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-16EFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-16EFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-16EFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-16EFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 16 Нм, наружный диаметр 290 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-17D7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер. |
|
SGM7E-17D7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-17D7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-17D7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-17DFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-17DFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-17DFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-17DFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 17 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-25D7A11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер. |
|
SGM7E-25D7A12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с повышенной механической точностью. |
|
SGM7E-25D7A41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7E-25D7A42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7E-25DFA11 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер. |
|
SGM7E-25DFA12 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с повышенной механической точностью. |
|
SGM7E-25DFA41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7E-25DFA42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 25 Нм, наружный диаметр 230 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
|
|
