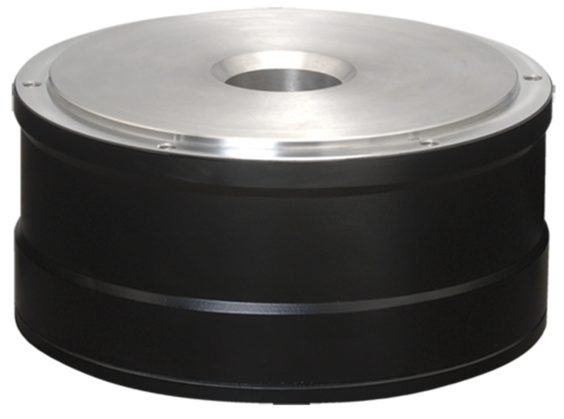

Моментные двигатели (Torque Motor, Direct Drive) YASKAWA серии SGM7D с железным сердечником и внешним ротором применяются в условиях больших нагрузок, требующих высокого крутящего момента, точности и жесткости. Большое центральное отверстие позволяет кабелям и трубкам проходить через двигатель, что позволяет экономить пространство. Предназначены для работы с сервоприводами SIGMA-X.
Номинальный крутящий момент от 1,3 до 240 Нм.
Номинальная скорость вращения от 30 до 240 об/мин.
Максимальный крутящий момент до 400 Нм.
Максимальная скорость вращения до 360 об/мин.
Абсолютный или инкрементальный энкодер (абсолютный в пределах одного оборота) с разрешением 24 бита.

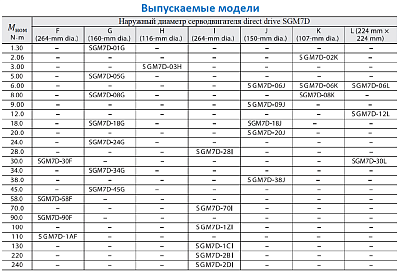

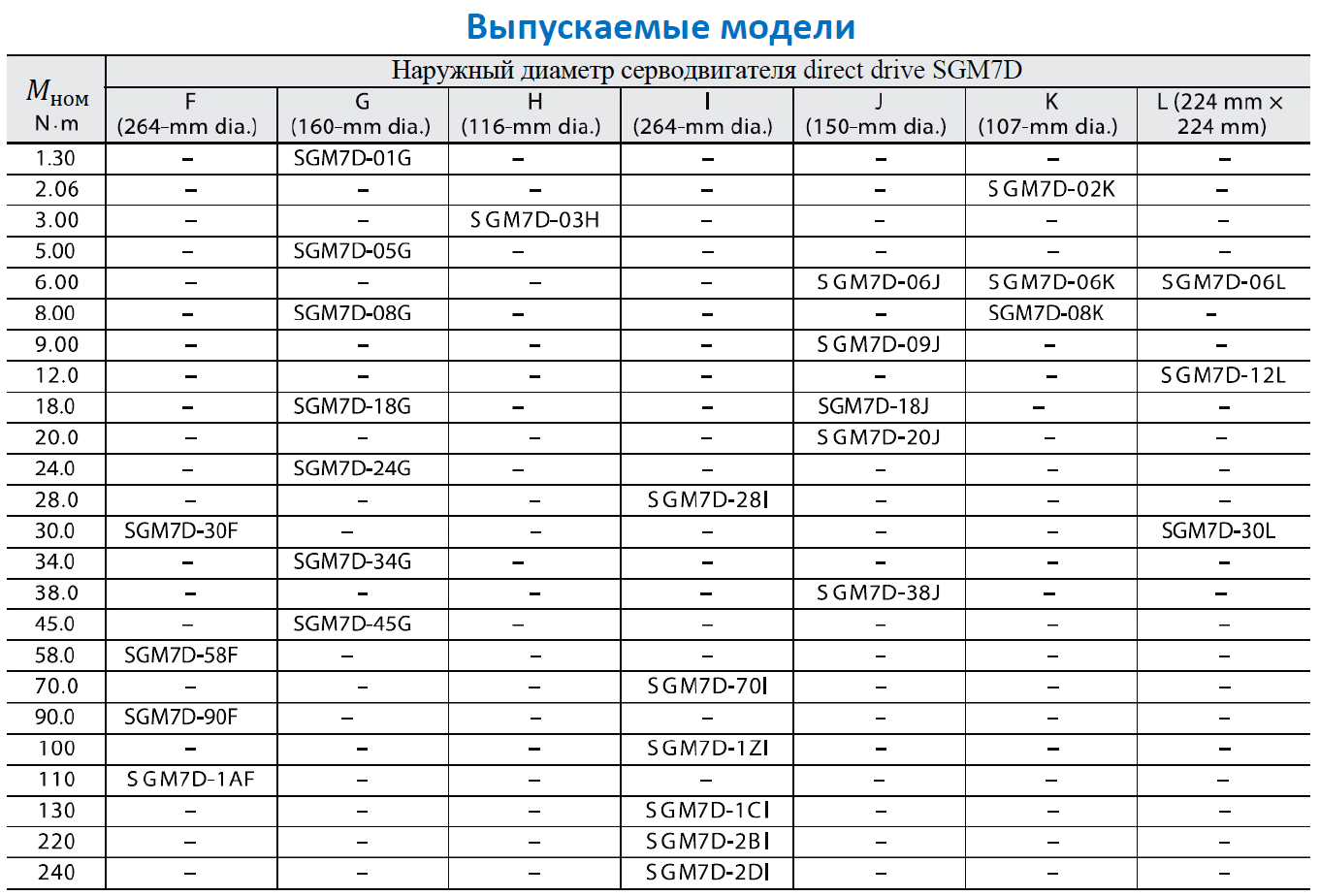

Доступно шесть размеров в соответствии с существующими потребностями в монтаже и требованиями к производительности.

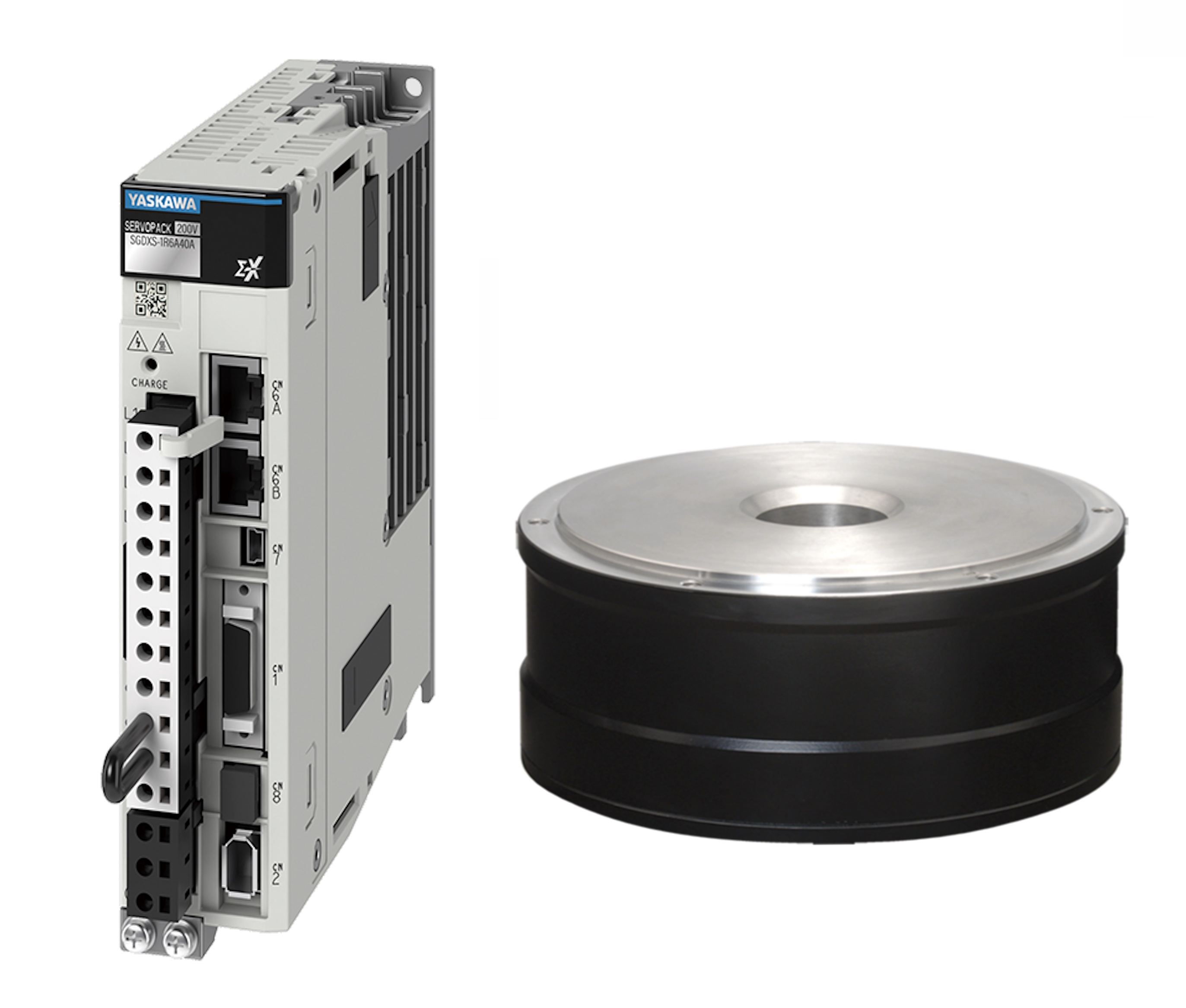

Сервоусилитель автоматически распознает двигатель.
Большое центральное отверстие для экономии места.
Стандартная или повышенная механическая точность (при стандартной точности торцевое и радиальное биение от 0,05 мм до 0,1 мм, а при повышенной от 0,005 мм до 0,02 мм соответственно).

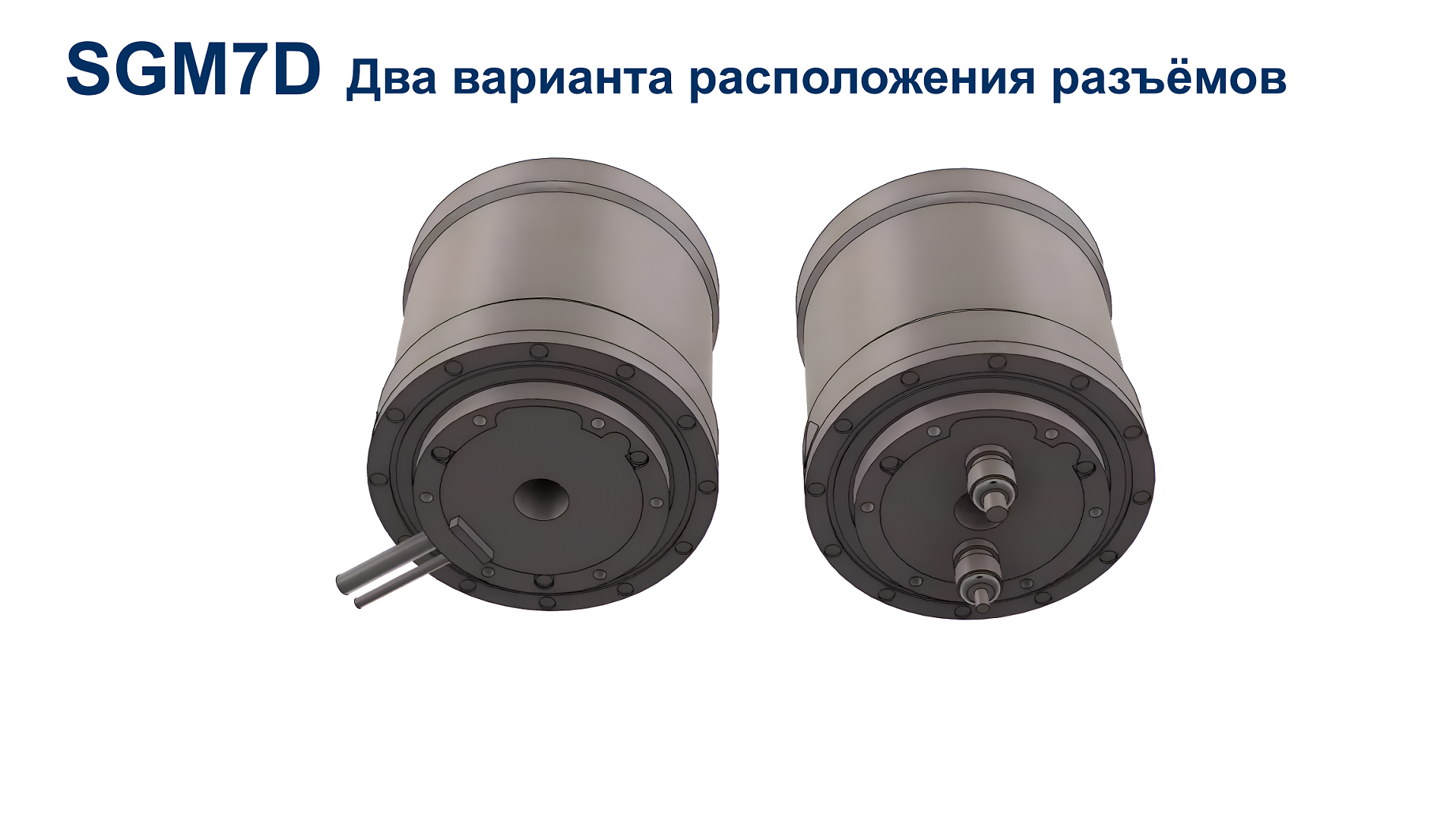

Возможность выбора стороны ввода кабелей.
Стандарт защиты от влаги и пыли IP20/IP30.
|
Режим работы |
Продолжительный |
|
Температурный класс |
F |
|
Температура окружающей среды |
от 0 до +40 °C (без замерзания) |
|
Влажность окружающей среды |
от 20 до 80% (без конденсации) |
|
Сопротивление изоляции |
10 МОм мин.,500 В постоянного тока |
|
Выдерживаемое напряжение |
1500 В переменного тока в течение 1 минуты |
|
Тип охлаждения |
Естественное охлаждение |
|

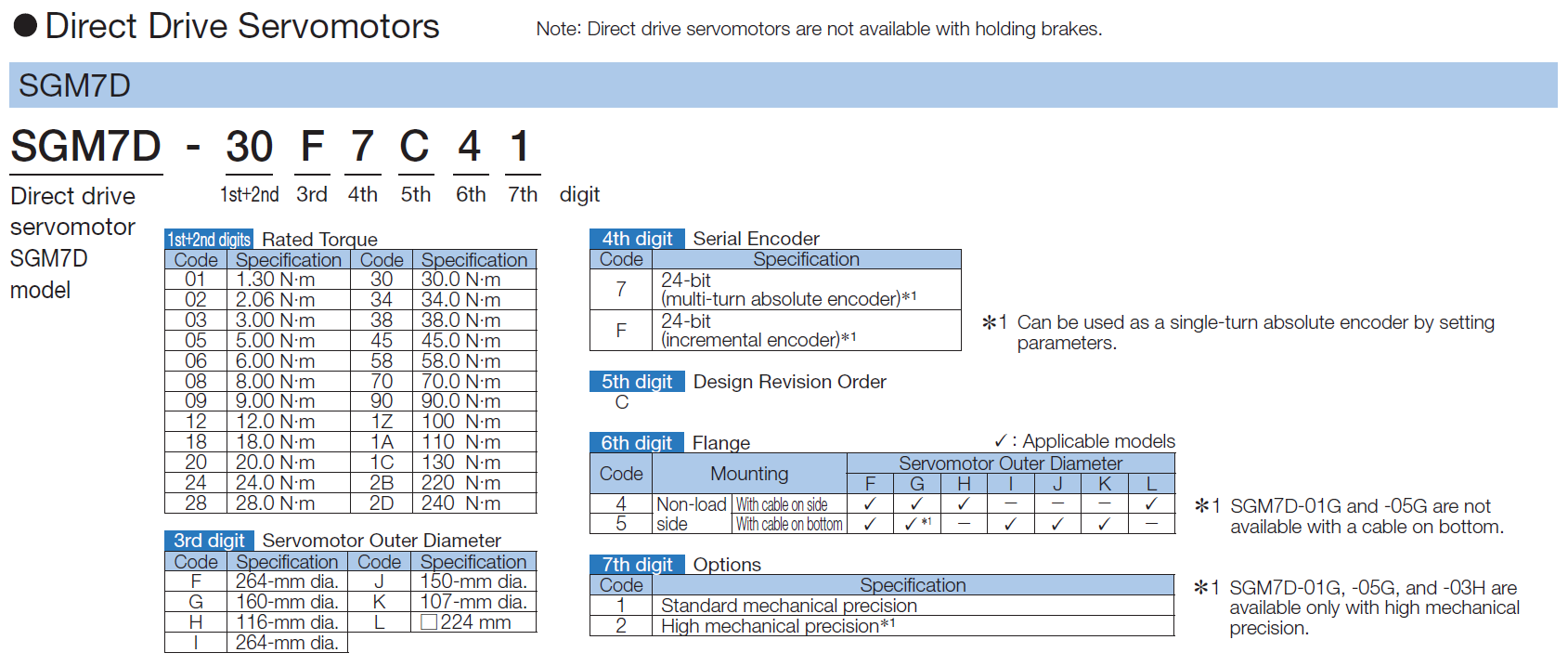

Заказной код YASKAWA |
Описание моментного серводвигателя SGM7D |
|
SGM7D-01G7C42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 1,3 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7D-01GFC42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 1,3 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7D-02K7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2,06 Нм, наружный диаметр 107 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-02KFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2,06 Нм, наружный диаметр 107 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-03H7C42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 3,00 Нм, наружный диаметр 116 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7D-03HFC42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 3,00 Нм, наружный диаметр 116 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7D-05G7C42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7D-05GFC42 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 5,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку, с повышенной механической точностью. |
|
SGM7D-06J7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, наружный диаметр 150 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-06JFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, наружный диаметр 150 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-06K7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, наружный диаметр 107 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-06KFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, наружный диаметр 107 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-06L7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, внешний размер 224 мм × 224 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-06LFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, внешний размер 224 мм × 224 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-08G7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-08G7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-08GFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-08GFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-08K7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8,00 Нм, наружный диаметр 107 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-08KFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 8,00 Нм, наружный диаметр 107 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-09J7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 9,00 Нм, наружный диаметр 150 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-09JFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 9,00 Нм, наружный диаметр 150 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-12L7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 12,00 Нм, внешний размер 224 мм × 224 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-12LFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 12,00 Нм, внешний размер 224 мм × 224 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-18G7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 18,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-18GFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 18,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-18G7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 18,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-18GFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 18,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-18J7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 18,00 Нм, наружный диаметр 150 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-18JFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 18,00 Нм, наружный диаметр 150 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-20J7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 20,00 Нм, наружный диаметр 150 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-20JFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 20,00 Нм, наружный диаметр 150 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-24G7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 24,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-24G7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 24,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-24GFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 24,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-24GFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 24,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-28I7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 28,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-28IFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 28,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-30F7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 30,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-30F7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 30,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-30FFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 30,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-30FFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 30,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-30L7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 30,00 Нм, внешний размер 224 мм × 224 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-30LFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 30,00 Нм, внешний размер 224 мм × 224 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-34G7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 34,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-34G7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 34,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-34GFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 34,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-34GFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 34,00 Нм, наружный диаме+B10:B59тр 160 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-38J7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 38,00 Нм, наружный диаметр 150 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-38JFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 38,00 Нм, наружный диаметр 150 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-45G7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 45,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-45G7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 45,00 Нм, наружный диаметр 160 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-45GFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 45,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-45GFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 45,00 Нм, наружный диаметр 160 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-58F7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 58,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-58F7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 58,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-58FFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 58,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-58FFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 58,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-70I7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 70,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-70IFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 70,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-90F7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 90,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-90F7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 90,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-90FFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 90,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-90FFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 90,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-1ZI7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 100,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-1ZIFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 100,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-1AF7C41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 110,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем сбоку. |
|
SGM7D-1AF7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 110,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-1AFFC41 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 110,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем сбоку. |
|
SGM7D-1AFFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 110,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-1CI7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 130,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-1CIFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 130,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-2BI7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 220,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-2BIFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 220,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-2DI7C51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 240,00 Нм, наружный диаметр 264 мм, 24-бит абсолютный энкодер, с кабелем снизу. |
|
SGM7D-2DIFC51 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 240,00 Нм, наружный диаметр 264 мм, 24-бит инкрементальный энкодер, с кабелем снизу. |
|
SGM7D-02K7C52 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2,06 Нм, наружный диаметр 107 мм, 24-бит абсолютный энкодер, с кабелем снизу, с повышенной механической точностью. |
|
SGM7D-02KFC52 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 2,06 Нм, наружный диаметр 107 мм, 24-бит инкрементальный энкодер, с кабелем снизу, с повышенной механической точностью. |
|
SGM7D-06J7C52 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, наружный диаметр 150 мм, 24-бит абсолютный энкодер, с кабелем снизу, с повышенной механической точностью. |
|
SGM7D-06JFC52 |
Серводвигатель Direct Drive, 3 фазы 200В, номинальный момент 6,00 Нм, наружный диаметр 150 мм, 24-бит инкрементальный энкодер, с кабелем снизу, с повышенной механической точностью. |
|
|
|
