Yaskawa SGLGW

Линейный двигатель — электродвигатель, у которого один из элементов магнитной системы (подвижная катушка) разомкнут и имеет развёрнутую обмотку, создающую магнитное поле, а другой (магнитный путь) взаимодействует с ним и выполнен в виде направляющей, обеспечивающей линейное перемещение подвижной части двигателя.

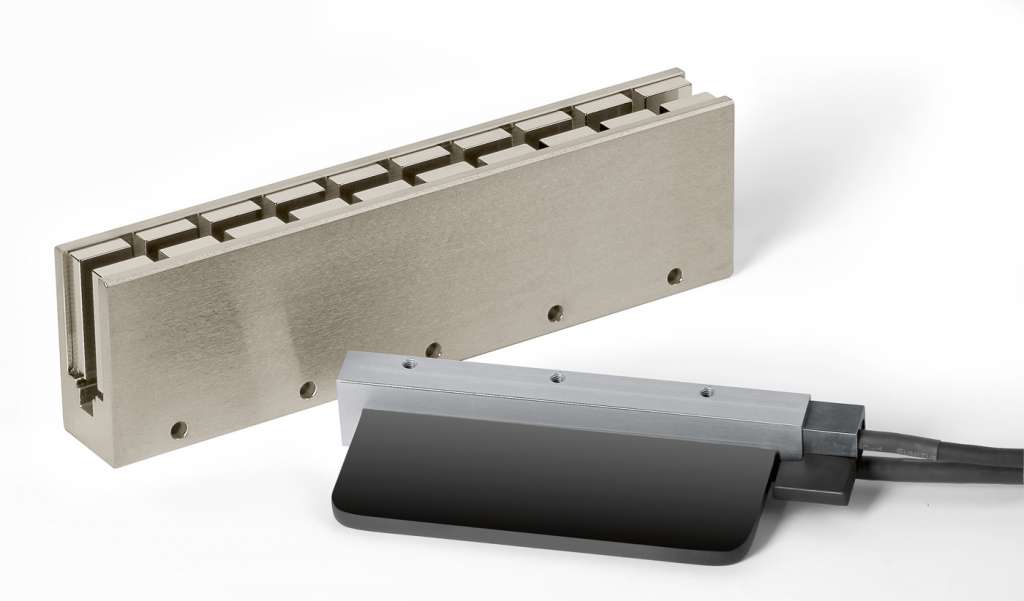

В двигателях SGLGW подвижная катушка не имеет сердечника и изготовлена из точно отлитых полимерных обмоток. Магнитный путь выполнен из двух облицованных пластин с точно расположенными магнитами, закрепленными по бокам от катушки. Такое расположение составных частей машины осуществляется для более эффективного использования магнитного потока с обеих сторон.


Отсутствие силы магнитного притяжения помогает продлить срок службы направляющих и свести к минимуму эксплуатационный шум в применениях, требующих высокой точности с небольшим усилием.



Благодаря своим физическим свойствам линейные двигатели серии SGLGW обеспечивают высочайшую точность (до 1 нм), высочайшие скорости передвижения (до 5 м/с), высокие усилия (до 750Н).


В линейке двигателей SGLGW есть ряд машин с магнитным путем повышенного усилия. Усилие в таких машинах больше чем в аналогичных стандартных моделях на 20%.


Как устроены линейные серводвигатели переменного тока

Подбор линейного серводвигателя

Особенности SGLGW

  • Отсутствие механических передач для высокоскоростного и высокоточного позиционирования.

  • Ослабление силы магнитного притяжение помогает продлить срок службы линейных направляющих и минимизировать рабочий шум.

  • Отсутствие соединений ускоряет процесс сборки линейного двигателя и минимизирует пульсации усилия.

Примеры применения SGLGW

  • Системы подачи и погрузчики.

  • Производство полупроводников.

  • Производство жидкокристаллического оборудования.

Характеристики SGLGW

  • Входное питание 200 В~.

  • Номинальное усилие от 12,5 до 750 Н.

  • Максимальное кратковременное усилие от 40 до 3000 Н.

  • Максимальная скорость линейного перемещения дл 5 м/c.


Задать вопрос

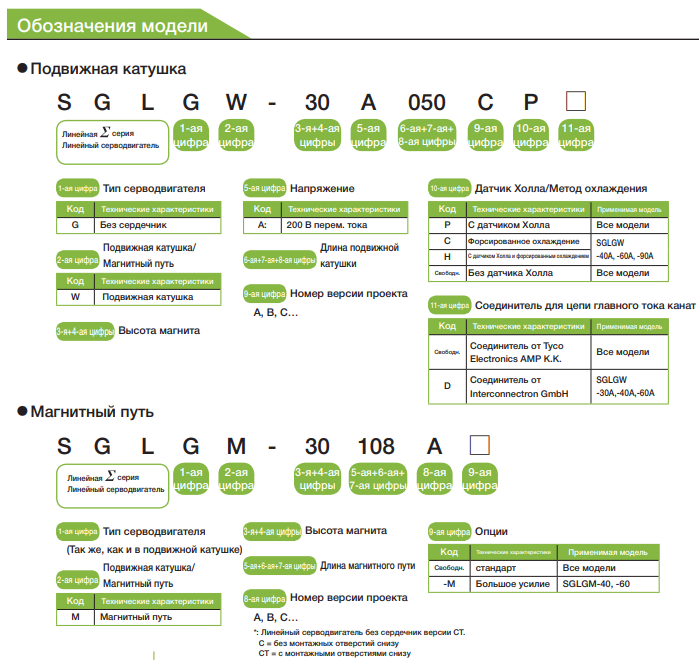

Список заказных кодов

SGLGW-30A050CPSGLGW-30A050CPDSGLGW-30A080CPSGLGW-30A080CPDSGLGW-40A140CPSGLGW-40A140CHDSGLGW-40A140CPDSGLGW-40A253CPSGLGW-40A253CHDSGLGW-40A253CPDSGLGW-40A365CPSGLGW-40A365CHDSGLGW-40A365CPDSGLGW-60A140CPSGLGW-60A140CHDSGLGW-60A140CPDSGLGW-60A253CPSGLGW-60A253CHDSGLGW-60A253CPDSGLGW-60A365CPSGLGW-60A365CHDSGLGW-60A365CPDSGLGW-90A200CPSGLGW-90A200CHDSGLGW-90A200CPDSGLGW-90A370CPSGLGW-90A370CHDSGLGW-90A370CPDSGLGM-30108ASGLGM-30216ASGLGM-30432ASGLGM-40090CTSGLGM-40090CT-MSGLGM-40225CTSGLGM-40225CT-MSGLGM-40360CTSGLGM-40360CT-MSGLGM-40405CTSGLGM-40405CT-MSGLGM-40450CTSGLGM-40450CT-MSGLGM-60090CTSGLGM-60090CT-MSGLGM-60225CTSGLGM-60225CT-MSGLGM-60360CTSGLGM-60360CT-MSGLGM-60405CTSGLGM-60405CT-MSGLGM-60450CTSGLGM-60450CT-MSGLGM-90252ASGLGM-90504A
