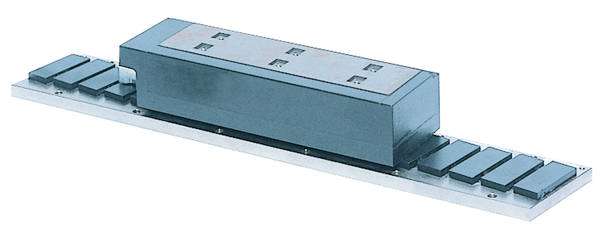

Yaskawa SGLFW

Линейный двигатель — электродвигатель, у которого один из элементов магнитной системы (подвижная катушка) разомкнут и имеет развёрнутую обмотку, создающую магнитное поле, а другой (магнитный путь) взаимодействует с ним и выполнен в виде направляющей, обеспечивающей линейное перемещение подвижной части двигателя.


В двигателях SGLFW подвижная катушка располагается на магнитном пути и состоит из шихтованной железной сердцевины, в которой заготовлены пазы для предварительно намотанных катушек, прикрепленные к железному сердечнику с помощью смолы. Магнитный путь состоит из ряда магнитов, точно расположенных на стороне сердечника несущей пластины. Компактные профили двигателей FW экономят место для установки. Магнитное притяжение между движущейся катушкой и магнитным путем делает движение более жестким.


Благодаря своим физическим свойствам линейные двигатели серии SGLFW обеспечивают высочайшую точность (до 1 нм), высочайшие скорости передвижения (до 5 м/с), огромные усилия (до 2250 Н).


Как устроены линейные серводвигатели переменного тока

Подбор линейного серводвигателя

Особенности SGLFW

  • Отсутствие механических передач для высокоскоростного и высокоточного позиционирования.

  • Сила магнитного притяжения между подвижными и неподвижными элементами машины эффективно используется для повышения жесткости линейного наведения. Это достигается за счет предварительного нагрузки линейных подшипников.

  • Предварительная магнитная нагрузка на линейные подшипники увеличивает частотную характеристику системы, тем самым улучшая ее характеристики торможения и оседания.

Примеры применения SGLFW

  • Системы подачи и погрузчики.

  • Производство полупроводников.

  • Производство жидкокристаллических дисплеев.

Характеристики SGLFW

  • Входное питание 200В или 400В~.

  • Номинальное усилие от 25 до 2250 Н.

  • Максимальное кратковременное усилие от 86 до 5400 Н.

  • Максимальная скорость линейного перемещения до 5 м/c.


Задать вопрос

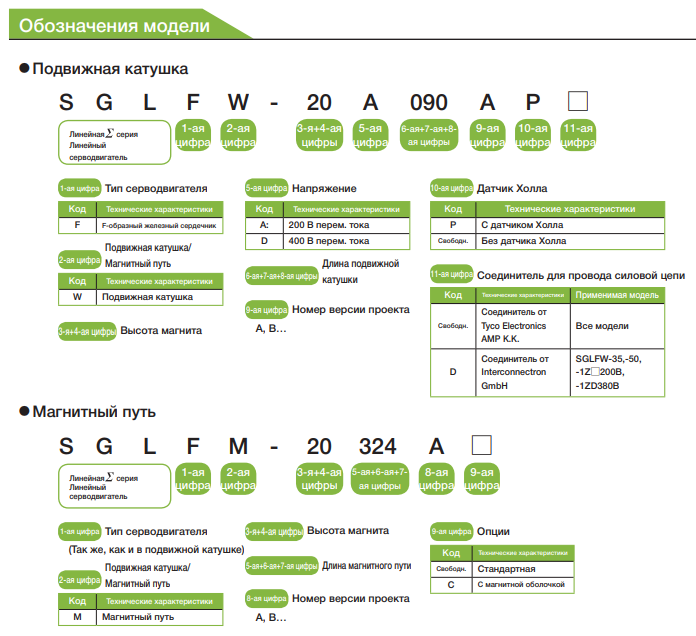

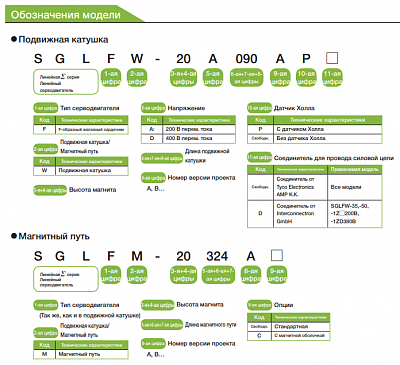

Список заказных кодов

SGLFW-20A090APSGLFW-20A090APDSGLFW-20A120APSGLFW-20A120APDSGLFW-35A120APSGLFW-35A120APDSGLFW-35A230APSGLFW-35A230APDSGLFW-50A200BPSGLFW-50A200BPDSGLFW-50A380BPSGLFW-50A380BPDSGLFW-1ZA200BPSGLFW-1ZA200BPDSGLFW-1ZA380BPSGLFW-1ZA380BPDSGLFW-35D120APSGLFW-35D120APDSGLFW-35D230APSGLFW-35D230APDSGLFW-50D200BPSGLFW-50D200BPDSGLFW-50D380BPSGLFW-50D380BPDSGLFW-1ZD200BPSGLFW-1ZD200BPDSGLFW-1ZD380BPSGLFW-1ZD380BPDSGLFW-1ED380BPSGLFW-1ED380BPDSGLFW-1ED560BPSGLFW-1ED560BPDSGLFM-20324ASGLFM-20324ACSGLFM-20540ASGLFM-20540ACSGLFM-20756ASGLFM-20756ACSGLFM-35324ASGLFM-35324ACSGLFM-35540ASGLFM-35540ACSGLFM-35756ASGLFM-35756ACSGLFM-50405ASGLFM-50405ACSGLFM-50675ASGLFM-50675ACSGLFM-50945ASGLFM-50945ACSGLFM-1Z135ASGLFM-1Z135ACSGLFM-1Z405ASGLFM-1Z405ACSGLFM-1Z675ASGLFM-1Z675ACSGLFM-1Z945ASGLFM-1Z945ACSGLFM-1E135ASGLFM-1E135AC
