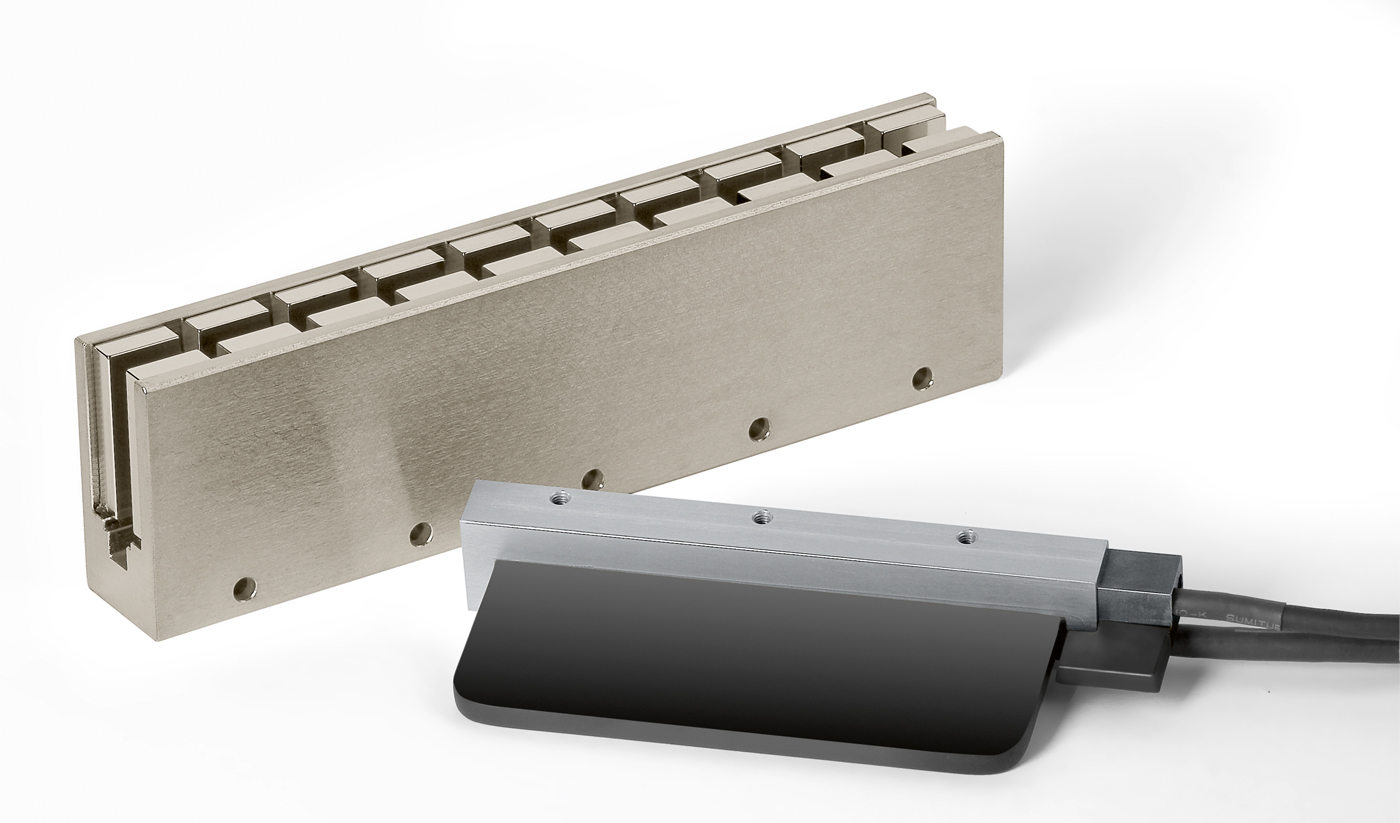

Линейные серводвигатели YASKAWA SGLG без железного сердечника состоит из подвижной катушки (moving coil) SGLGW и магнитного пути (magnetic way) SGLGM, предназначены для работы с сервоприводами SIGMA-X.

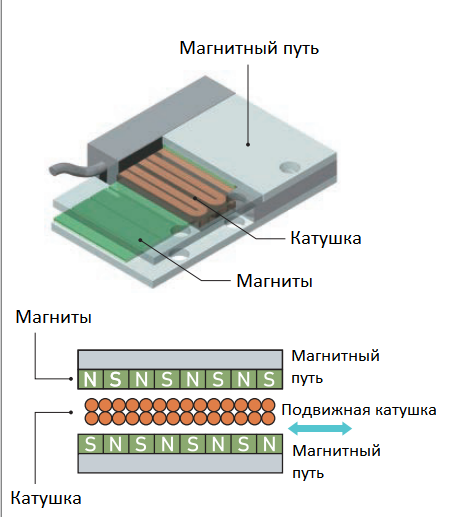

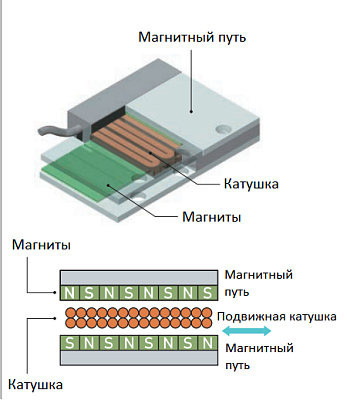

Подвижная катушка не имеет железного сердечника и состоит из обмотки, залитой в корпус из полимерного теплопроводящего материала. Магнитный путь состоит из корпуса в виде формы U, внутри которого с двух сторон расположены редкоземельные магниты. Расположение магнитов с двух сторон подвижной катушки позволяет скомпенсировать их силу притяжения при условии поддержания равного зазора с двух сторон катушки.
Линейные двигатели серии SGLG отличаются низким уровнем шума, минимальным колебанием усилия во время движения и увеличенным сроком службы направляющих из-за отсутствия магнитного притяжения между подвижной катушкой и магнитным путём.
Преимуществом линейных двигателей Yaskawa является модульность. Возможно соединение нескольких магнитных путей последовательно для обеспечения нужной длины перемещения механизма, также возможна установка нескольких подвижных катушек на один магнитный путь для увеличения усилия.
номинальное усилие от 12,5 до 750 Н.
пиковое усилие от 40 до 3000 Н.
максимальная скорость до 5 м/с.
сила магнитного притяжения равна нулю
независимое управление несколькими катушками на одном магнитном пути
точность позиционирования меньше одного микрометра. (зависит от используемого датчика положения)
уменьшенные магнитные потери из-за отсутствия железного сердечника.
осутствие зубцового усилия, что значительно уменьшает колебания скорости во время движения.
|
Режим работы |
Продолжительный |
|
Температурный класс |
B |
|
Температура окружающей среды |
от 0 до +40 °C (без замерзания) |
|
Влажность окружающей среды |
от 20 до 80% (без конденсации) |
|
Сопротивление изоляции |
10 МОм мин., 500 В постоянного тока |
|
Возбуждение |
Постоянный магнит |
|
Выдерживаемое напряжение |
1500 В переменного тока в течение 1 минуты |
|
Тип охлаждения |
Естественное или принудительное охлаждение |
|

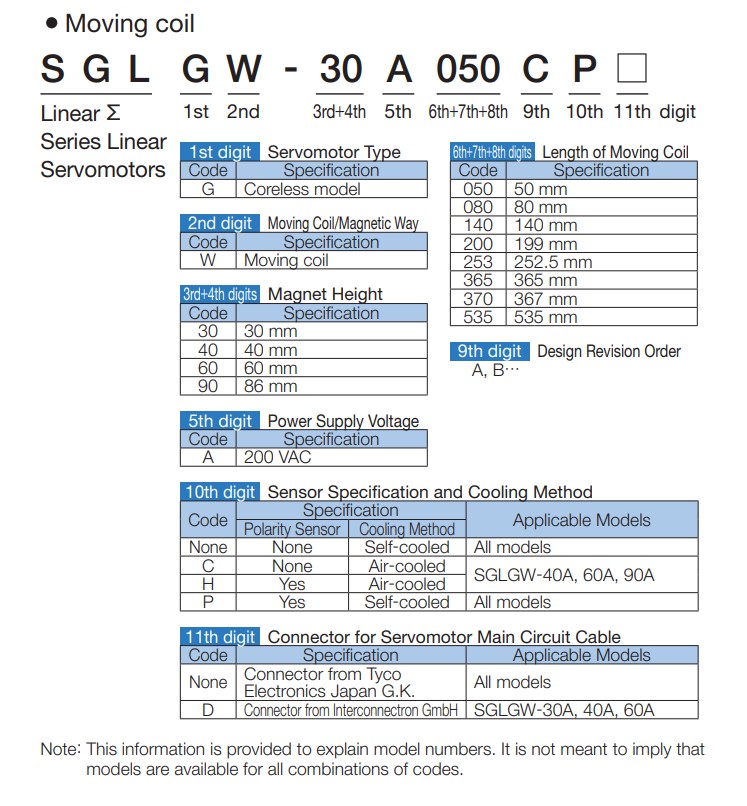

Заказной код YASKAWA |
Описание элементов линейного серводвигателя |
|

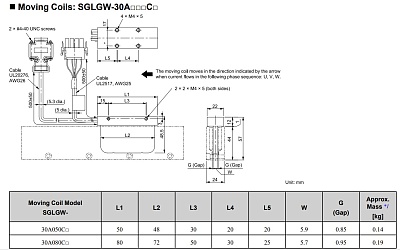

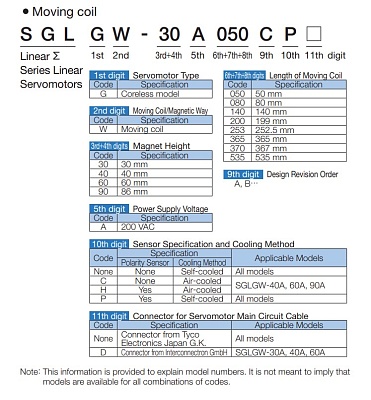

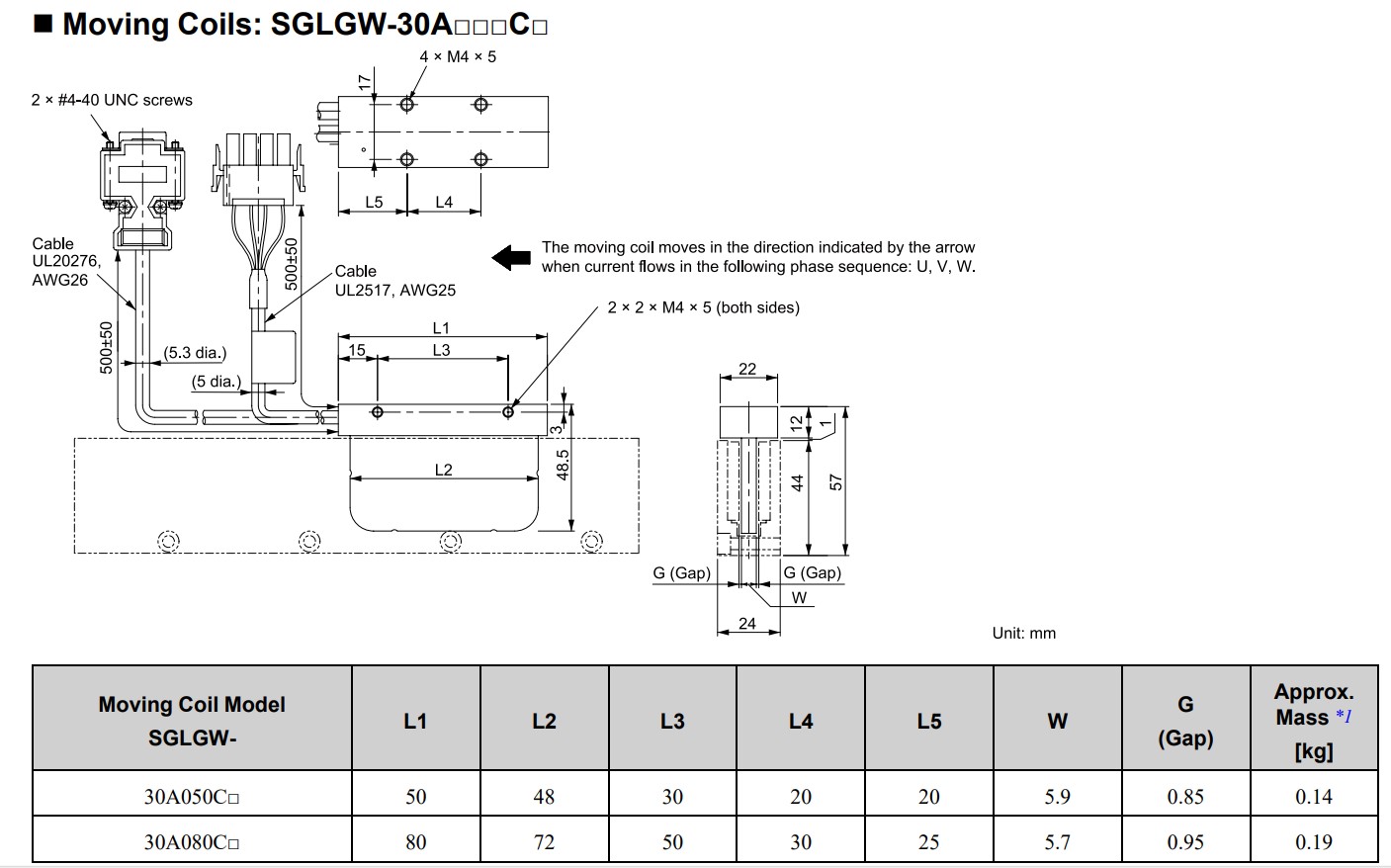

SGLGW-30A050CP |
Подвижная катушка с высотой магнитов 30 мм и длиной 50 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-30A050C |
Подвижная катушка с высотой магнитов 30 мм и длиной 50 мм без датчика холла, с естественным охлаждением, с разъемом |
|
SGLGW-30A080CP |
Подвижная катушка с высотой магнитов 30 мм и длиной 80 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-30A080C |
Подвижная катушка с высотой магнитов 30 мм и длиной 80 мм без датчика холла, с естественным охлаждением, с разъемом |
|

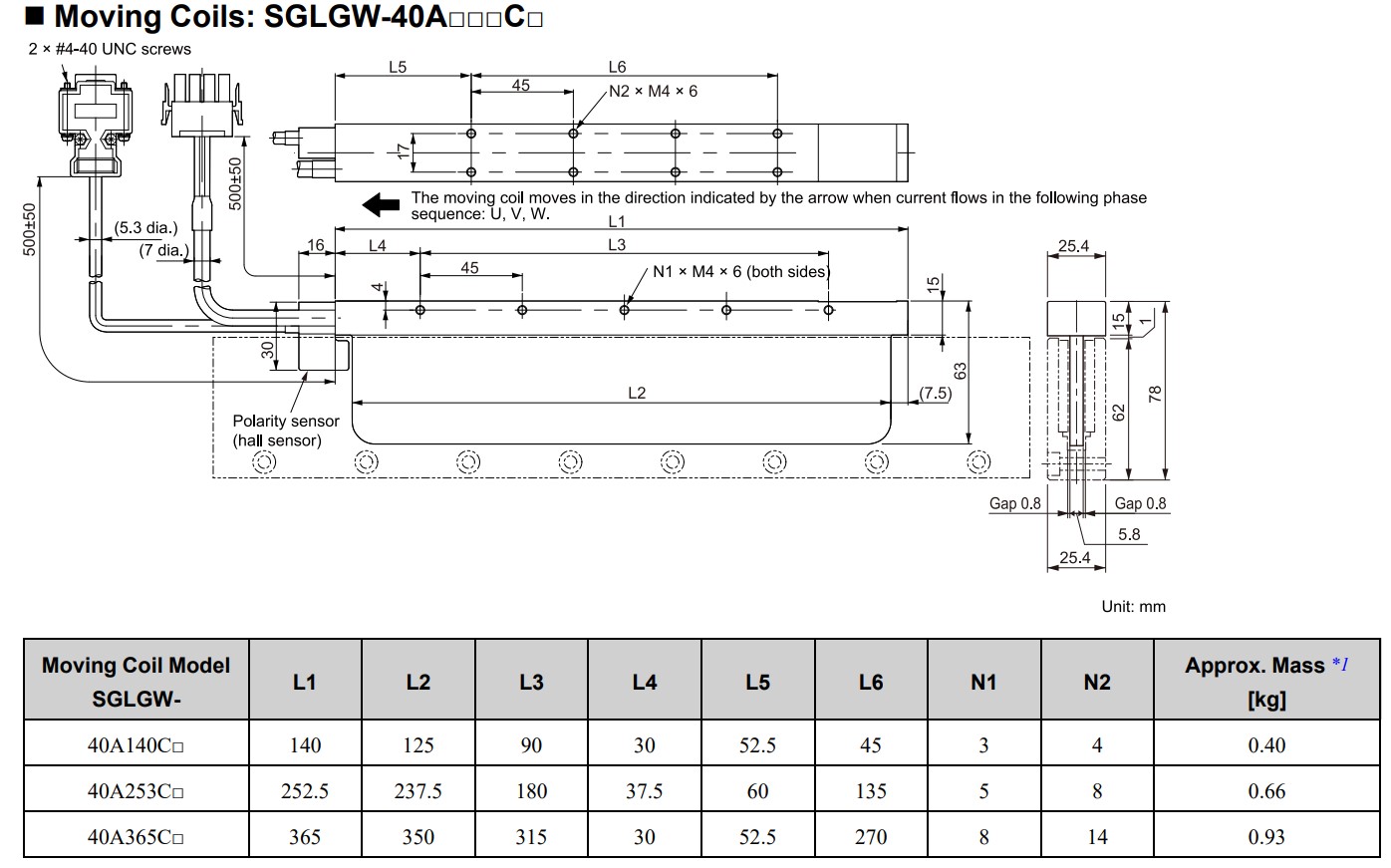

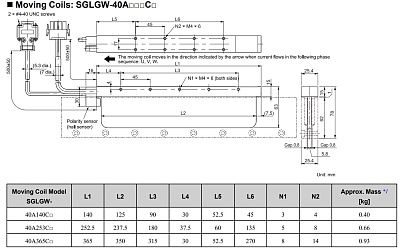

SGLGW-40A140CP |
Подвижная катушка с высотой магнитов 40 мм и длиной 140 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-40A140CH |
Подвижная катушка с высотой магнитов 40 мм и длиной 140 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-40A140CС |
Подвижная катушка с высотой магнитов 40 мм и длиной 140 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-40A253CP |
Подвижная катушка с высотой магнитов 40 мм и длиной 252,5 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-40A253CH |
Подвижная катушка с высотой магнитов 40 мм и длиной 252,5 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-40A253CС |
Подвижная катушка с высотой магнитов 40 мм и длиной 252,5 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-40A365CP |
Подвижная катушка с высотой магнитов 40 мм и длиной 365 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-40A365CС |
Подвижная катушка с высотой магнитов 40 мм и длиной 365 мм без датчика холла, с принудительным охлаждением, с разъемом |
|

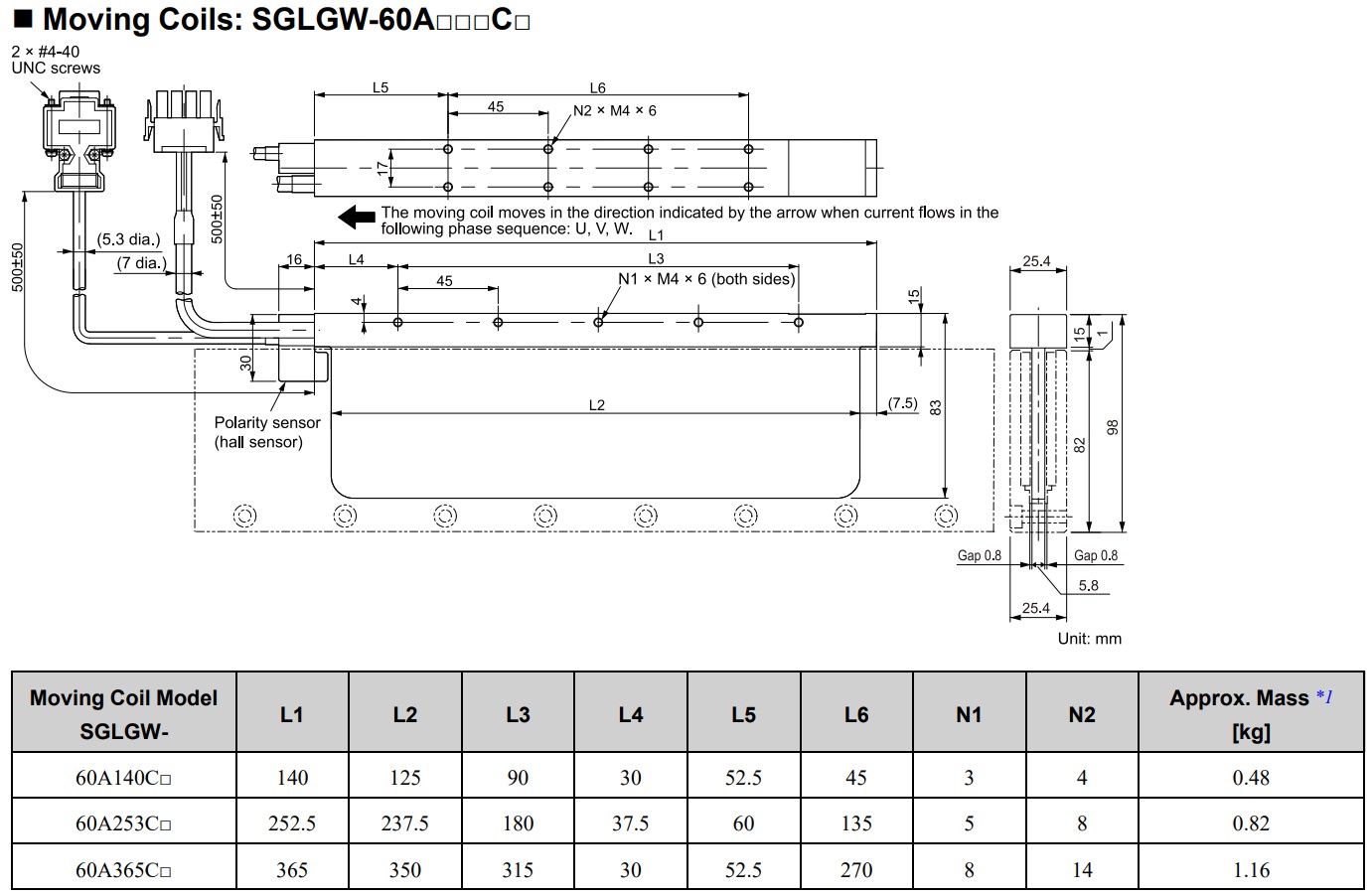

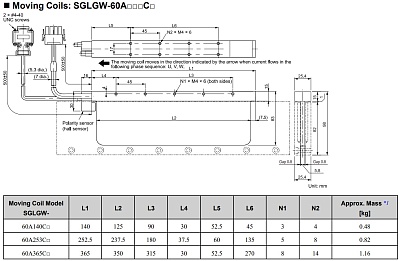

SGLGW-60A140CP |
Подвижная катушка с высотой магнитов 60 мм и длиной 140 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-60A140CH |
Подвижная катушка с высотой магнитов 60 мм и длиной 140 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-60A140CС |
Подвижная катушка с высотой магнитов 60 мм и длиной 140 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-60A253CP |
Подвижная катушка с высотой магнитов 60 мм и длиной 252,5 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-60A253CH |
Подвижная катушка с высотой магнитов 60 мм и длиной 252,5 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-60A253CH |
Подвижная катушка с высотой магнитов 60 мм и длиной 252,5 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-60A365CP |
Подвижная катушка с высотой магнитов 60 мм и длиной 365 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-60A365CH |
Подвижная катушка с высотой магнитов 60 мм и длиной 365 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-60A365CС |
Подвижная катушка с высотой магнитов 60 мм и длиной 365 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-90A200CP |
Подвижная катушка с высотой магнитов 90 мм и длиной 199 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-90A200CH |
Подвижная катушка с высотой магнитов 90 мм и длиной 199 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-90A200CС |
Подвижная катушка с высотой магнитов 90 мм и длиной 199 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-90A370CP |
Подвижная катушка с высотой магнитов 90 мм и длиной 367 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-90A370CH |
Подвижная катушка с высотой магнитов 90 мм и длиной 367 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-90A370CС |
Подвижная катушка с высотой магнитов 90 мм и длиной 367 мм без датчика холла, с принудительным охлаждением, с разъемом |
|
SGLGW-90A535CP |
Подвижная катушка с высотой магнитов 90 мм и длиной 535 мм с датчиком холла, с естественным охлаждением, с разъемом |
|
SGLGW-90A535CH |
Подвижная катушка с высотой магнитов 90 мм и длиной 535 мм с датчиком холла, с принудительным охлаждением, с разъемом |
|
SGLGW-90A535CС |
Подвижная катушка с высотой магнитов 90 мм и длиной 535 мм без датчика холла, с принудительным охлаждением, с разъемом |
|

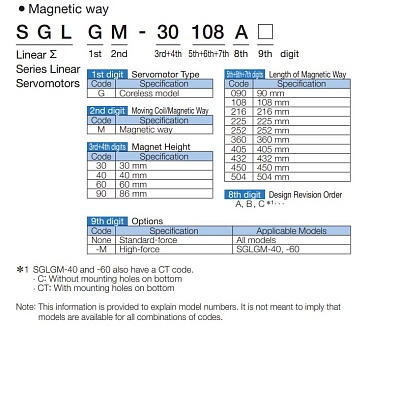

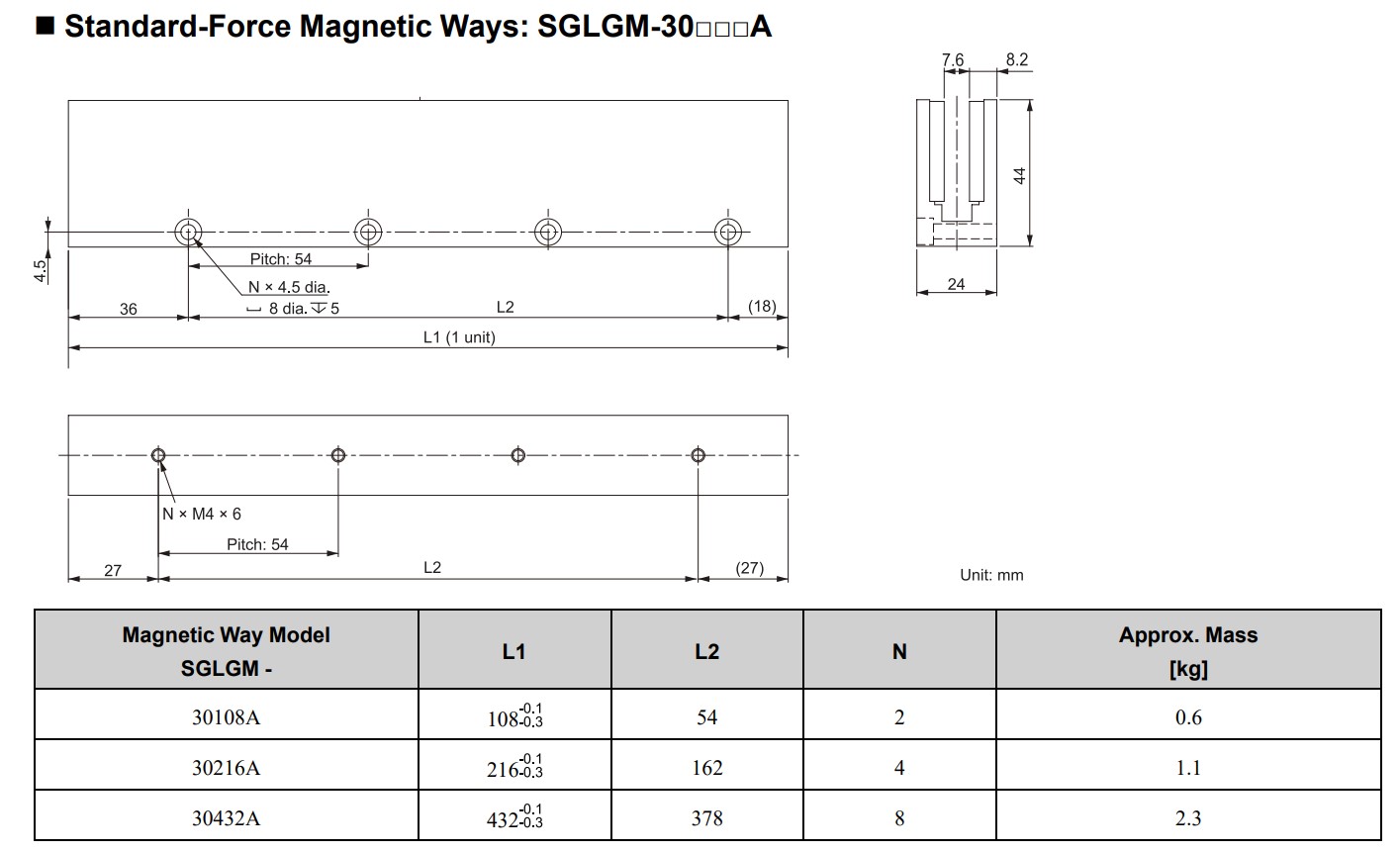

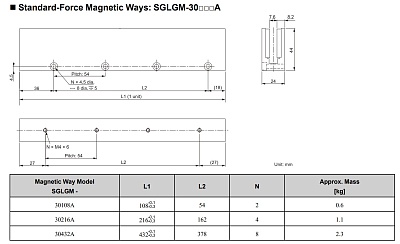

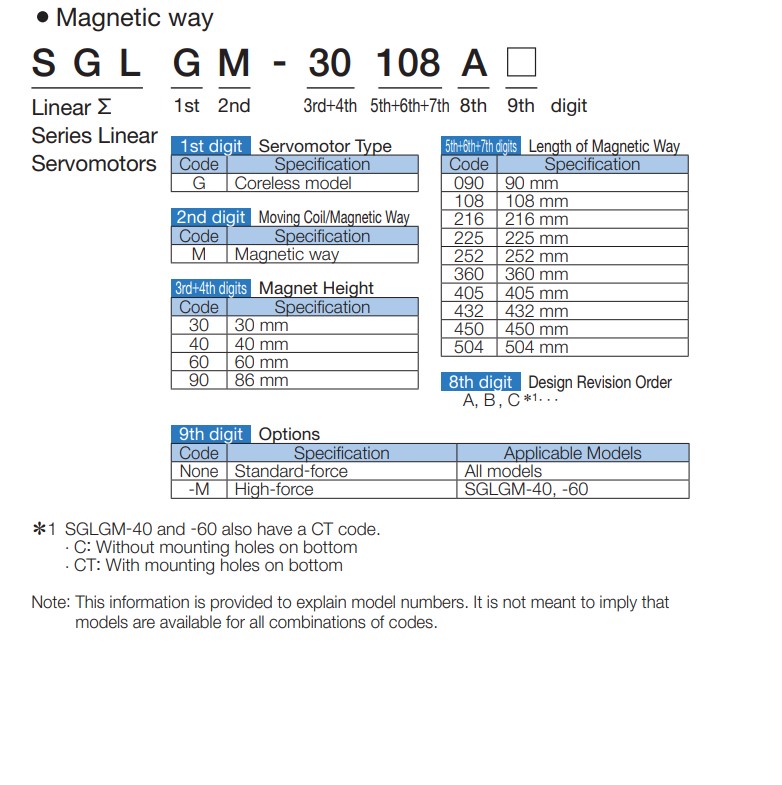

SGLGM-30108A |
Магнитный путь с высотой магнитов 30 мм и длиной 108 мм |
|
SGLGM-30216A |
Магнитный путь с высотой магнитов 30 мм и длиной 216 мм |
|
SGLGM-30432A |
Магнитный путь с высотой магнитов 30 мм и длиной 431 мм |
|

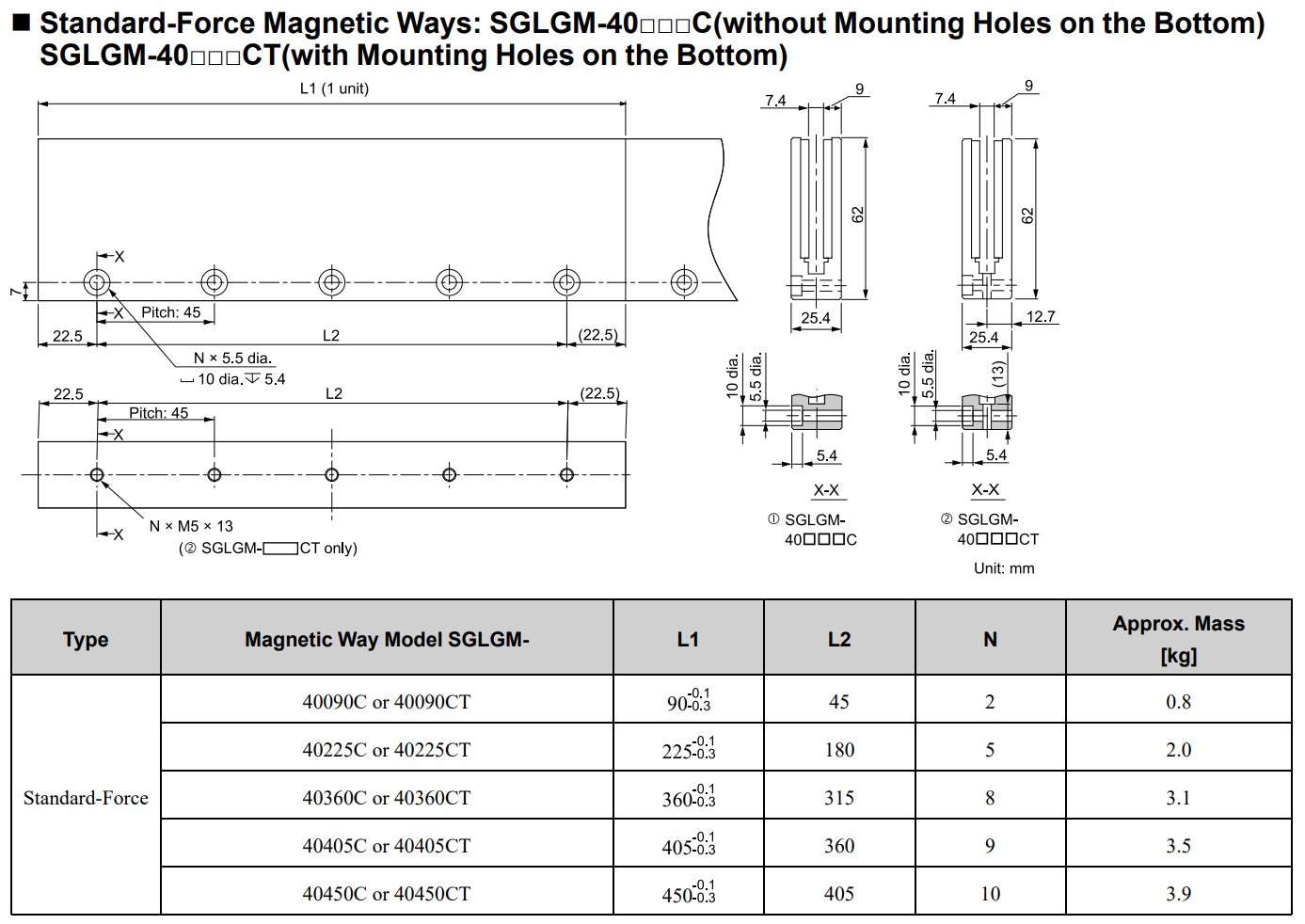

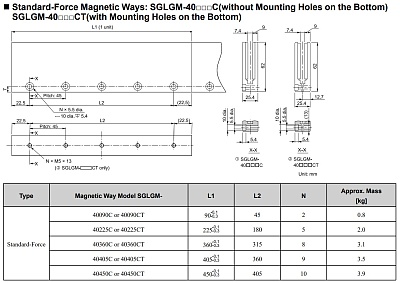

SGLGM-40090C |
Магнитный путь с высотой магнитов 40 мм и длиной 90 мм, без установочных отверстий в нижней части |
|
SGLGM-40090CT |
Магнитный путь с высотой магнитов 40 мм и длиной 90 мм, с установочными отверстиями в нижней части |
|
SGLGM-40225C |
Магнитный путь с высотой магнитов 40 мм и длиной 225 мм, без установочных отверстий в нижней части |
|
SGLGM-40225CT |
Магнитный путь с высотой магнитов 40 мм и длиной 225 мм, с установочными отверстиями в нижней части |
|
SGLGM-40360C |
Магнитный путь с высотой магнитов 40 мм и длиной 360 мм, без установочных отверстий в нижней части |
|
SGLGM-40360CT |
Магнитный путь с высотой магнитов 40 мм и длиной 360 мм, с установочными отверстиями в нижней части |
|
SGLGM-40405C |
Магнитный путь с высотой магнитов 40 мм и длиной 405 мм, без установочных отверстий в нижней части |
|
SGLGM-40405CT |
Магнитный путь с высотой магнитов 40 мм и длиной 405 мм, с установочными отверстиями в нижней части |
|
SGLGM-40450C |
Магнитный путь с высотой магнитов 40 мм и длиной 450 мм, без установочных отверстий в нижней части |
|
SGLGM-40450CT |
Магнитный путь с высотой магнитов 40 мм и длиной 450 мм, с установочными отверстиями в нижней части |
|
SGLGM-40090C-M |
Магнитный путь с высотой магнитов 40 мм и длиной 90 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-40090CT-M |
Магнитный путь с высотой магнитов 40 мм и длиной 90 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-40225C-M |
Магнитный путь с высотой магнитов 40 мм и длиной 225 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-40225CT-M |
Магнитный путь с высотой магнитов 40 мм и длиной 225 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-40360C-M |
Магнитный путь с высотой магнитов 40 мм и длиной 360 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-40360CT-M |
Магнитный путь с высотой магнитов 40 мм и длиной 360 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-40405C-M |
Магнитный путь с высотой магнитов 40 мм и длиной 405 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-40405CT-M |
Магнитный путь с высотой магнитов 40 мм и длиной 405 мм, с установочными отверстиями в нижней части, Магнитный путь с высотой магнитов 60 мм и длиной 360 мм, без установочных отверстий в нижней части |
|
SGLGM-40450C-M |
Магнитный путь с высотой магнитов 40 мм и длиной 450 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-40450CT-M |
Магнитный путь с высотой магнитов 40 мм и длиной 450 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|

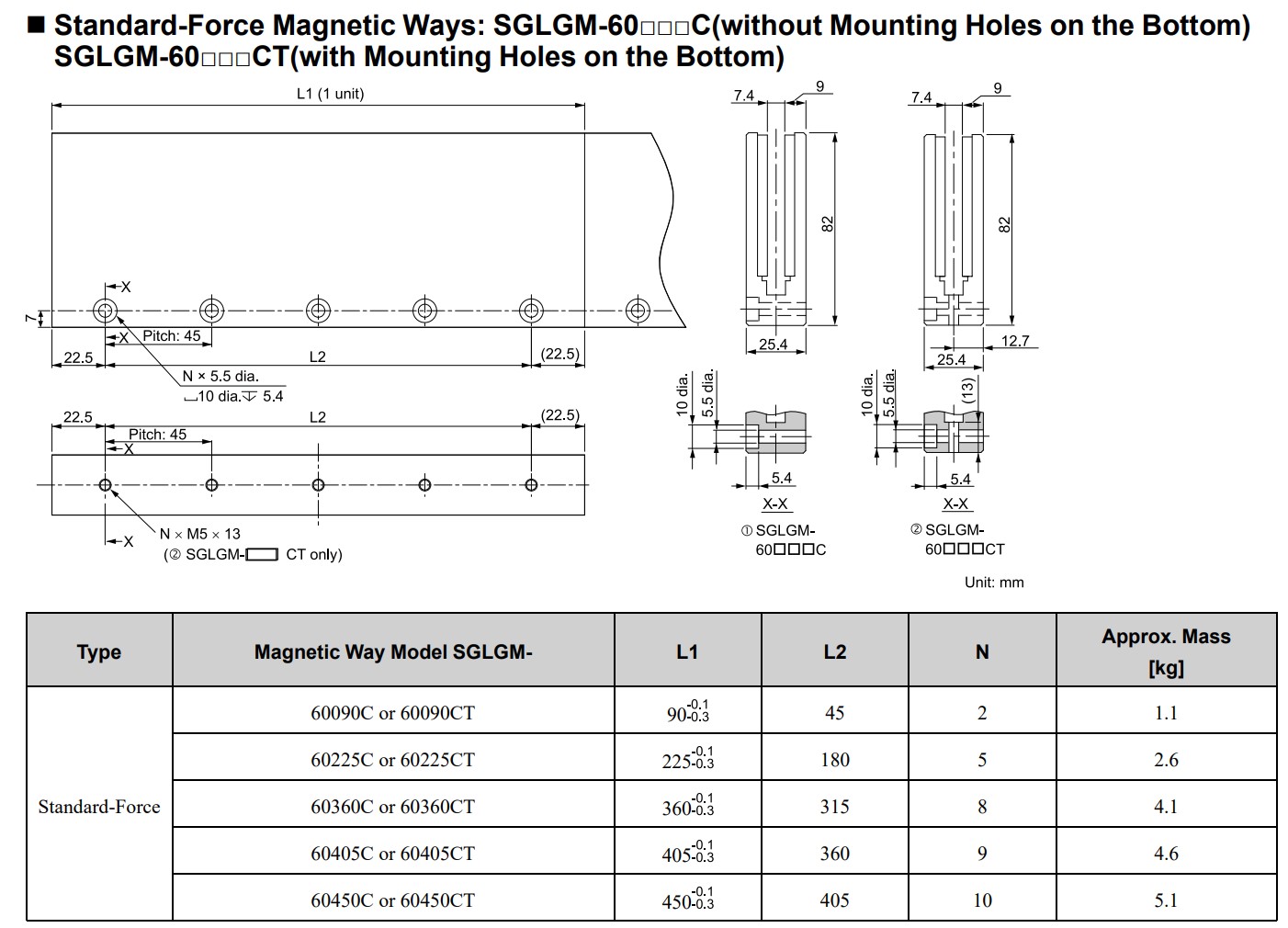

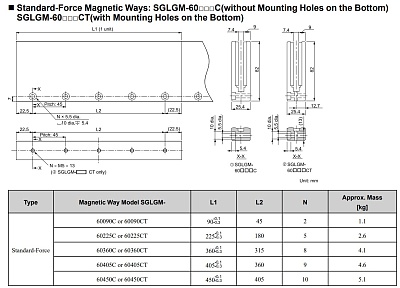

SGLGM-60090C |
Магнитный путь с высотой магнитов 60 мм и длиной 90 мм, без установочных отверстий в нижней части |
|
SGLGM-60090CT |
Магнитный путь с высотой магнитов 60 мм и длиной 90 мм, с установочными отверстиями в нижней части |
|
SGLGM-60225C |
Магнитный путь с высотой магнитов 60 мм и длиной 225 мм, без установочных отверстий в нижней части |
|
SGLGM-60225CT |
Магнитный путь с высотой магнитов 60 мм и длиной 225 мм, с установочными отверстиями в нижней части |
|
SGLGM-60360C |
Магнитный путь с высотой магнитов 60 мм и длиной 360 мм, без установочных отверстий в нижней части |
|
SGLGM-60360CT |
Магнитный путь с высотой магнитов 60 мм и длиной 360 мм, с установочными отверстиями в нижней части |
|
SGLGM-60405C |
Магнитный путь с высотой магнитов 60 мм и длиной 405 мм, без установочных отверстий в нижней части |
|
SGLGM-60405CT |
Магнитный путь с высотой магнитов 60 мм и длиной 405 мм, с установочными отверстиями в нижней части |
|
SGLGM-60450C |
Магнитный путь с высотой магнитов 60 мм и длиной 450 мм, без установочных отверстий в нижней части |
|
SGLGM-60450CT |
Магнитный путь с высотой магнитов 60 мм и длиной 450 мм, с установочными отверстиями в нижней части |
|
SGLGM-60090C-M |
Магнитный путь с высотой магнитов 60 мм и длиной 90 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-60090CT-M |
Магнитный путь с высотой магнитов 60 мм и длиной 90 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-60225C-M |
Магнитный путь с высотой магнитов 60 мм и длиной 225 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-60360C-M |
Магнитный путь с высотой магнитов 60 мм и длиной 360 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-60360CT-M |
Магнитный путь с высотой магнитов 60 мм и длиной 360 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-60405C-M |
Магнитный путь с высотой магнитов 60 мм и длиной 405 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-60405CT-M |
Магнитный путь с высотой магнитов 60 мм и длиной 405 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-60450C-M |
Магнитный путь с высотой магнитов 60 мм и длиной 450 мм, без установочных отверстий в нижней части, увеличенное усилие |
|
SGLGM-60450CT-M |
Магнитный путь с высотой магнитов 60 мм и длиной 450 мм, с установочными отверстиями в нижней части, увеличенное усилие |
|
SGLGM-90252A |
Магнитный путь с высотой магнитов 90 мм и длиной 252 мм |
|
SGLGM-90504A |
Магнитный путь с высотой магнитов 90 мм и длиной 504 мм |
|
|
|
