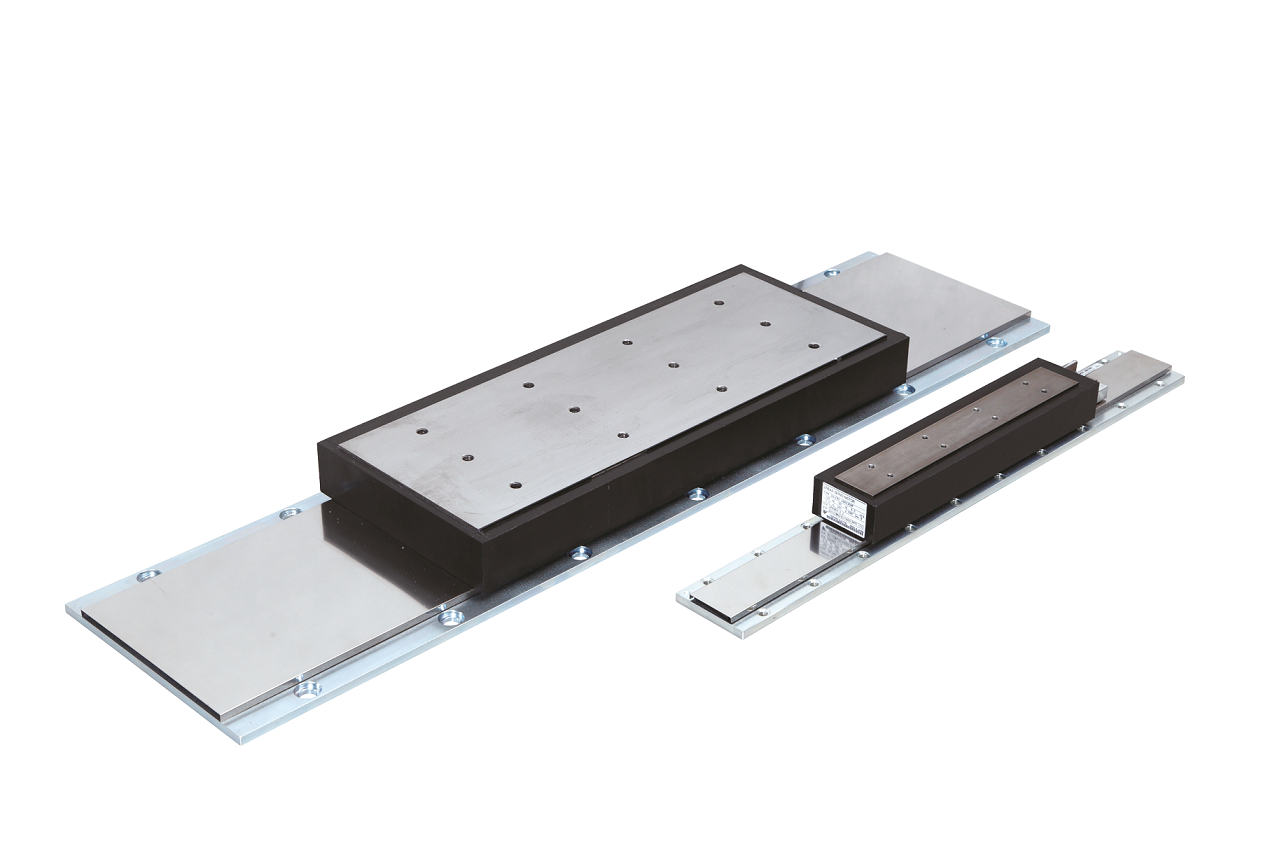

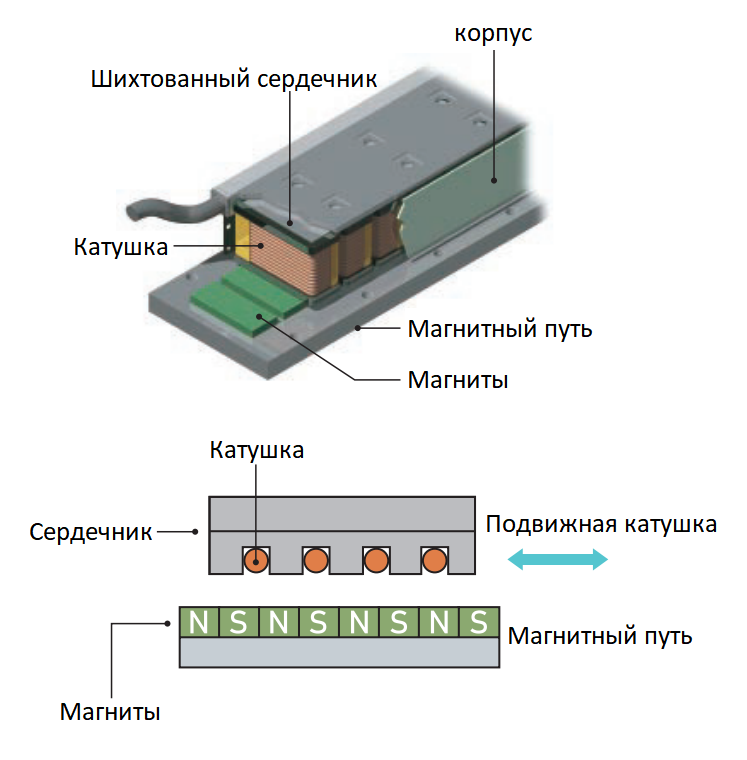

Линейные серводвигатели YASKAWA SGLF с железным сердечником состоит из подвижной катушки (moving coil) с шихтованным железным сердечником и неподвижного магнитного пути (magnetic way), предназначены для работы с сервоприводами SIGMA-X. Обмотка подвижной катушки установлена на железном сердечнике и залита в корпус из теплопроводящего полимера для обеспечения структурной жесткости. Магнитный путь состоит из стальной никелированной несущей пластины, на одной стороне которой расположены магниты. Крышки из нержавеющей стали защищают магниты от случайных повреждений.
Т.к. магниты находятся только с одной стороны подвижной катушки, то особенностью данной модели линейных серводвигателей является наличие большого магнитного притяжения между магнитным путём и подвижной катушкой, которое может быть использовано для создания предварительного натяга подшипников. Также создаваемая магнитным притяжением сила трения уменьшает силу, требующуюся для торможения механизма.
Преимуществом линейных двигателей Yaskawa является модульность. Возможно соединение нескольких магнитных путей последовательно для обеспечения нужной длины перемещения механизма, также возможна установка нескольких подвижных катушек на один магнитный путь для увеличения усилия.
номинальные усилие от 45 до 2520 Н.
пиковые усилия от 135 до 7560 Н.
максимальная скорость до 5 м/с.
сила магнитного притяжения от 200 Н до 19100 Н
независимое управление несколькими катушками на одном магнитном пути
точность позиционирования меньше одного микрометра. (зависит от используемого датчика положения)
|
Режим работы |
Продолжительный |
|
Температурный класс |
B |
|
Температура окружающей среды |
от 0 до +40 °C (без замерзания) |
|
Влажность окружающей среды |
от 20 до 80% (без конденсации) |
|
Сопротивление изоляции |
10 МОм мин., 500 В постоянного тока |
|
Возбуждение |
Постоянный магнит |
|
Выдерживаемое напряжение модели на 230 В:
модели на 400 В: |
1500 В переменного тока в течение 1 минуты |
|
Тип охлаждения |
Естественное или водяное охлаждение * |
* для выбора моделей с водяным охлаждением свяжитесь с нами
|

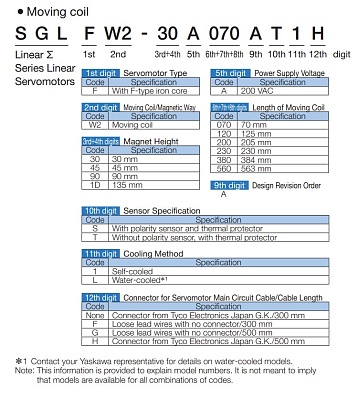

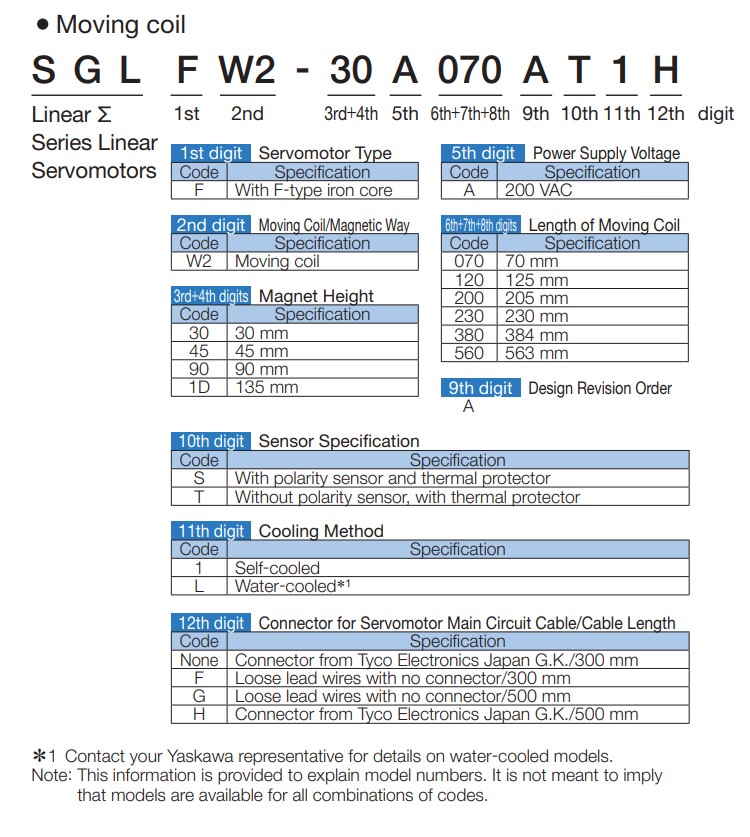

Заказной код YASKAWA |
Описание элементов линейного серводвигателя |
|

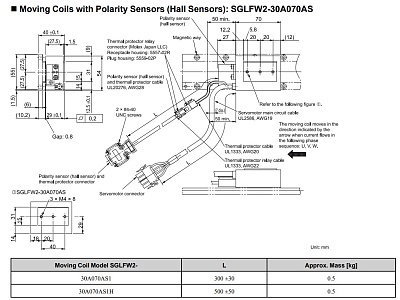

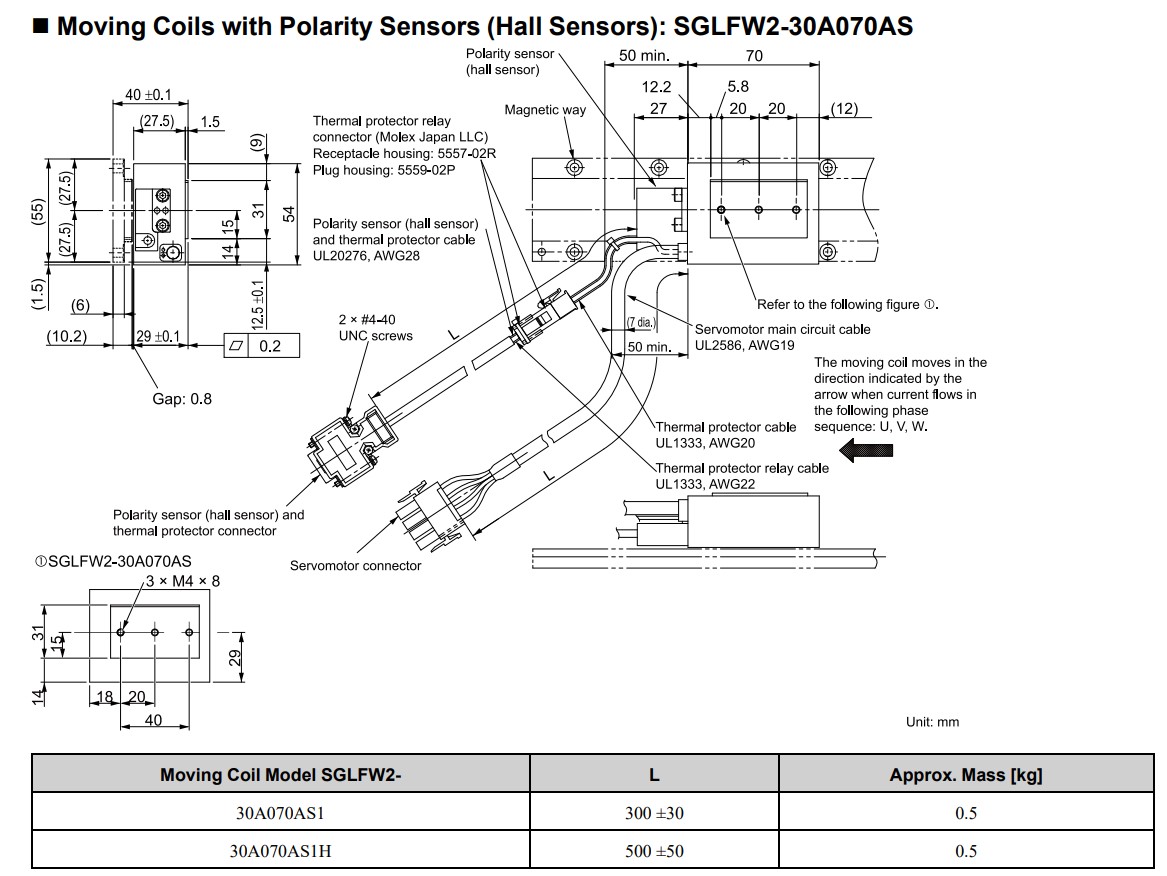

SGLFW2-30A070AS1G |
Подвижная катушка с высотой магнитов 30 мм и длиной 70 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-30A070AS1H |
Подвижная катушка с высотой магнитов 30 мм и длиной 70 мм, с датчиком холла, кабель c разъёмом длиной 500 мм |
|
SGLFW2-30A120AS1G |
Подвижная катушка с высотой магнитов 30 мм и длиной 125 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-30A120AS1H |
Подвижная катушка с высотой магнитов 30 мм и длиной 125 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-30A230AS1G |
Подвижная катушка с высотой магнитов 30 мм и длиной 230 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-30A230AS1H |
Подвижная катушка с высотой магнитов 30 мм и длиной 230 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-30A070AT1G |
Подвижная катушка с высотой магнитов 30 мм и длиной 70 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-30A070AT1H |
Подвижная катушка с высотой магнитов 30 мм и длиной 70 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-30A120AT1G |
Подвижная катушка с высотой магнитов 30 мм и длиной 125 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-30A120AT1H |
Подвижная катушка с высотой магнитов 30 мм и длиной 125 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-30A230AT1G |
Подвижная катушка с высотой магнитов 30 мм и длиной 230 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-30A230AT1H |
Подвижная катушка с высотой магнитов 30 мм и длиной 230 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|

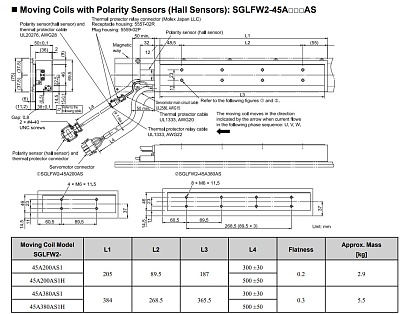

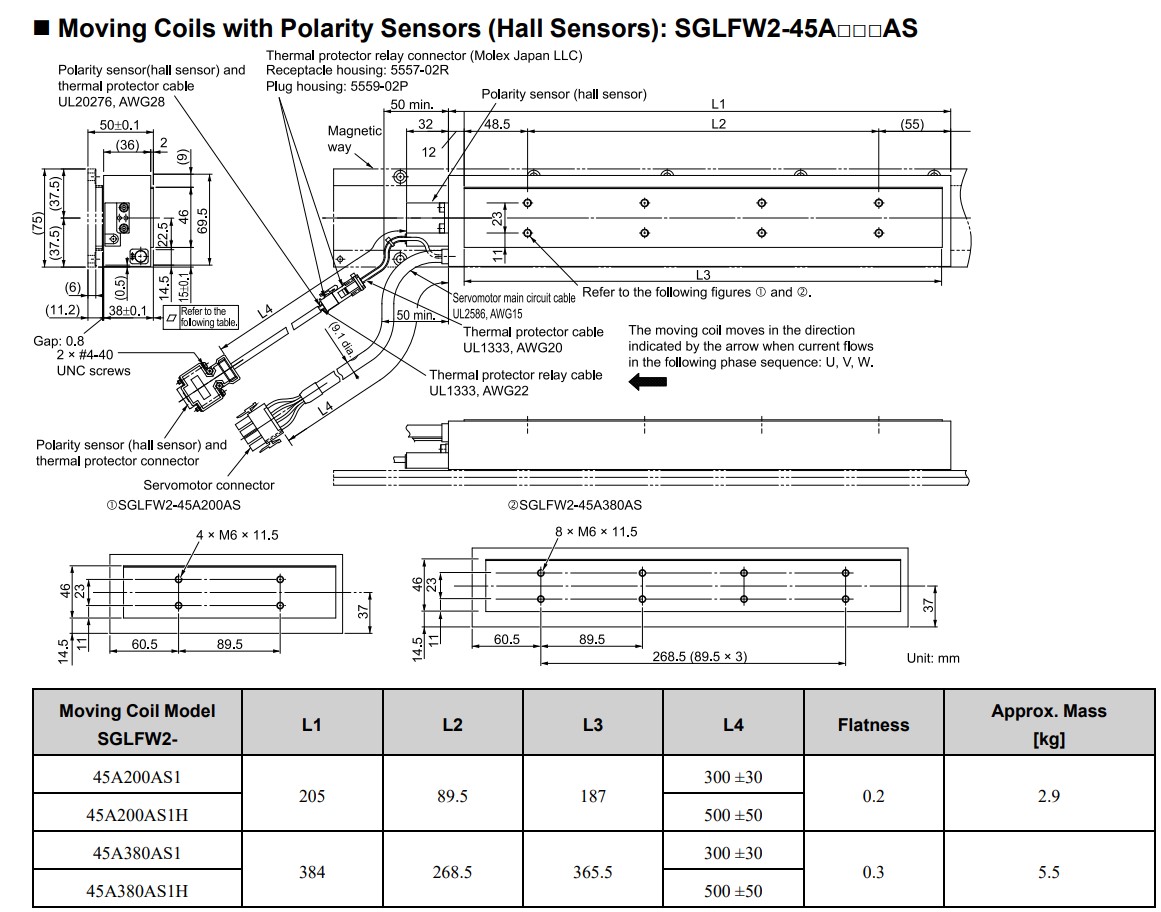

SGLFW2-45A200AS1G |
Подвижная катушка с высотой магнитов 45 мм и длиной 205 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-45A200AS1H |
Подвижная катушка с высотой магнитов 45 мм и длиной 205 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-45A380AS1G |
Подвижная катушка с высотой магнитов 45 мм и длиной 384 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-45A380AS1H |
Подвижная катушка с высотой магнитов 45 мм и длиной 384 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-45A200AT1G |
Подвижная катушка с высотой магнитов 45 мм и длиной 205 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-45A200AT1H |
Подвижная катушка с высотой магнитов 45 мм и длиной 205 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-45A380AT1G |
Подвижная катушка с высотой магнитов 45 мм и длиной 384 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-45A380AT1H |
Подвижная катушка с высотой магнитов 45 мм и длиной 384 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|

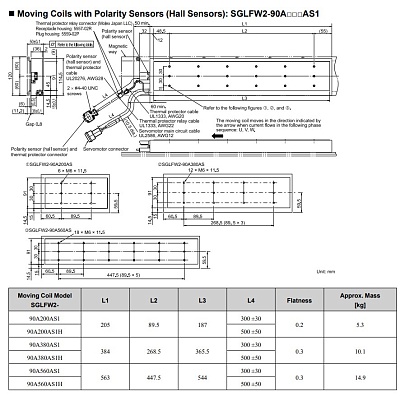

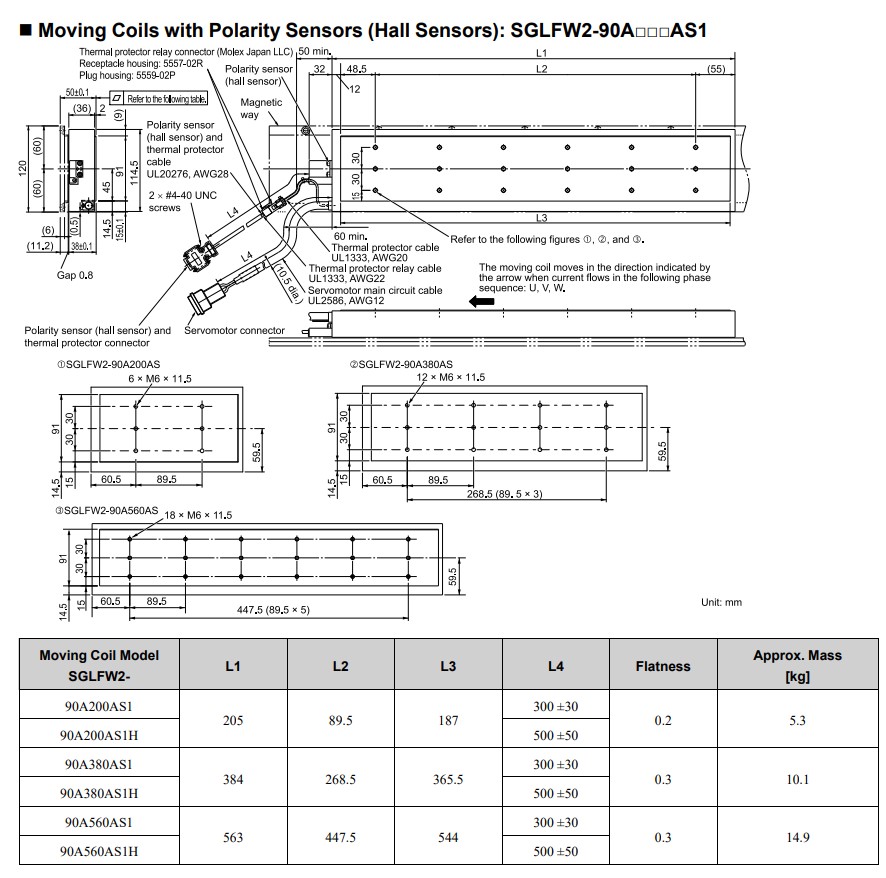

SGLFW2-90A200AS1G |
Подвижная катушка с высотой магнитов 90 мм и длиной 205 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-90A200AS1H |
Подвижная катушка с высотой магнитов 90 мм и длиной 205 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-90A380AS1G |
Подвижная катушка с высотой магнитов 90 мм и длиной 384 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-90A380AS1H |
Подвижная катушка с высотой магнитов 90 мм и длиной 384 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-90A560AS1G |
Подвижная катушка с высотой магнитов 90 мм и длиной 563 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-90A560AS1H |
Подвижная катушка с высотой магнитов 90 мм и длиной 563 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-90A200AT1G |
Подвижная катушка с высотой магнитов 90 мм и длиной 205 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-90A200AT1H |
Подвижная катушка с высотой магнитов 90 мм и длиной 205 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-90A380AT1G |
Подвижная катушка с высотой магнитов 90 мм и длиной 384 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-90A380AT1H |
Подвижная катушка с высотой магнитов 90 мм и длиной 384 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-90A560AT1G |
Подвижная катушка с высотой магнитов 90 мм и длиной 563 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-90A560AT1H |
Подвижная катушка с высотой магнитов 90 мм и длиной 563 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-1DA380AS1G |
Подвижная катушка с высотой магнитов 135 мм и длиной 384 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-1DA380AS1H |
Подвижная катушка с высотой магнитов 135 мм и длиной 384 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-1DA560AS1G |
Подвижная катушка с высотой магнитов 135 мм и длиной 563 мм, с датчиком холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-1DA560AS1H |
Подвижная катушка с высотой магнитов 135 мм и длиной 563 мм, с датчиком холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-1DA380AT1G |
Подвижная катушка с высотой магнитов 135 мм и длиной 384 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-1DA380AT1H |
Подвижная катушка с высотой магнитов 135 мм и длиной 384 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|
SGLFW2-1DA560AT1G |
Подвижная катушка с высотой магнитов 135 мм и длиной 563 мм, без датчика холла, кабель без разъёма длиной 500 мм |
|
SGLFW2-1DA560AT1H |
Подвижная катушка с высотой магнитов 135 мм и длиной 563 мм, без датчика холла, кабель с разъёмом длиной 500 мм |
|

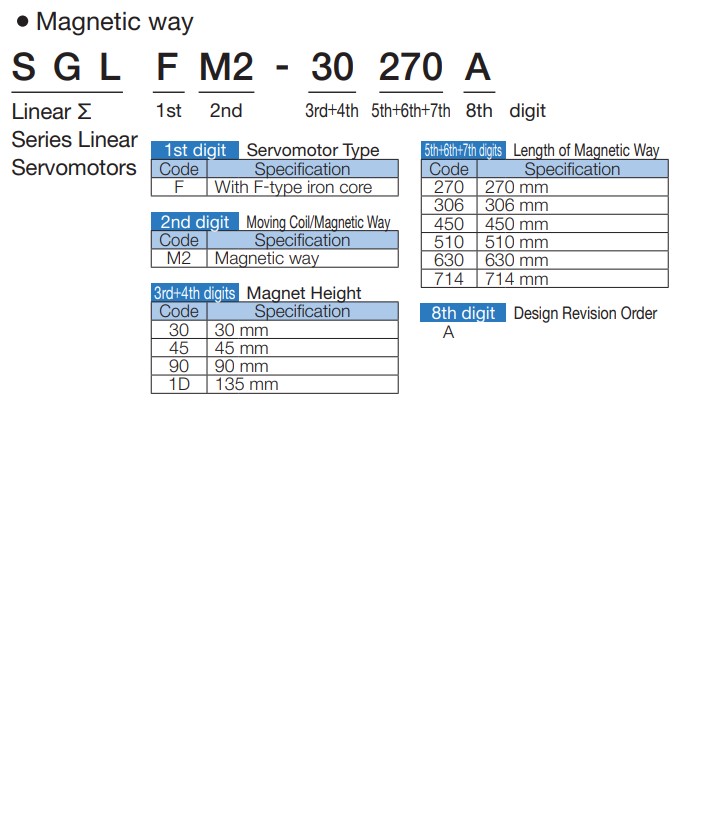

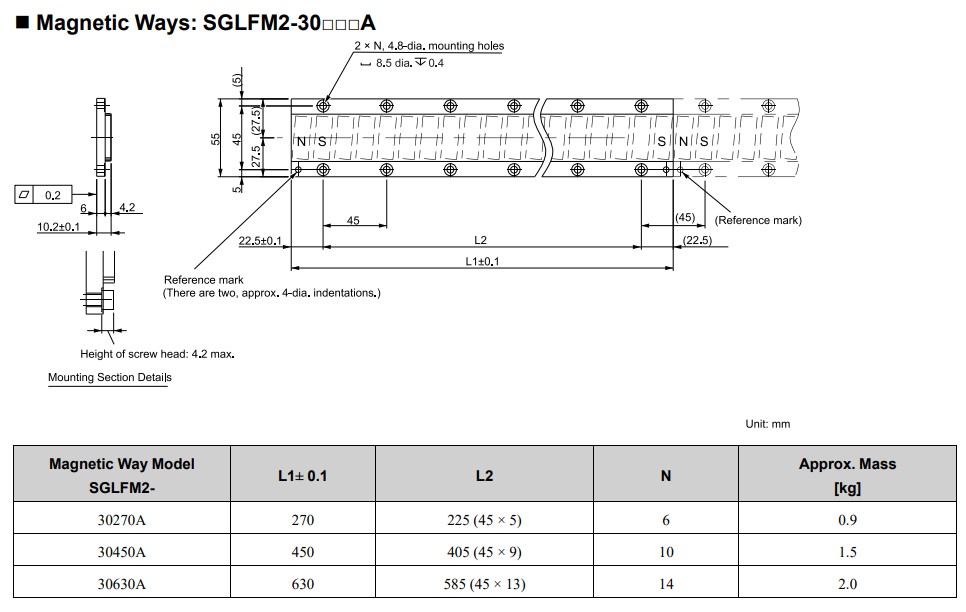

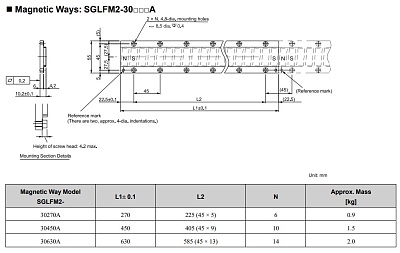

SGLFM2-30270A |
Магнитный путь с высотой магнитов 30 мм и длиной 270 мм |
|
SGLFM2-30450A |
Магнитный путь с высотой магнитов 30 мм и длиной 450 мм |
|
SGLFM2-30630A |
Магнитный путь с высотой магнитов 30 мм и длиной 630 мм |
|

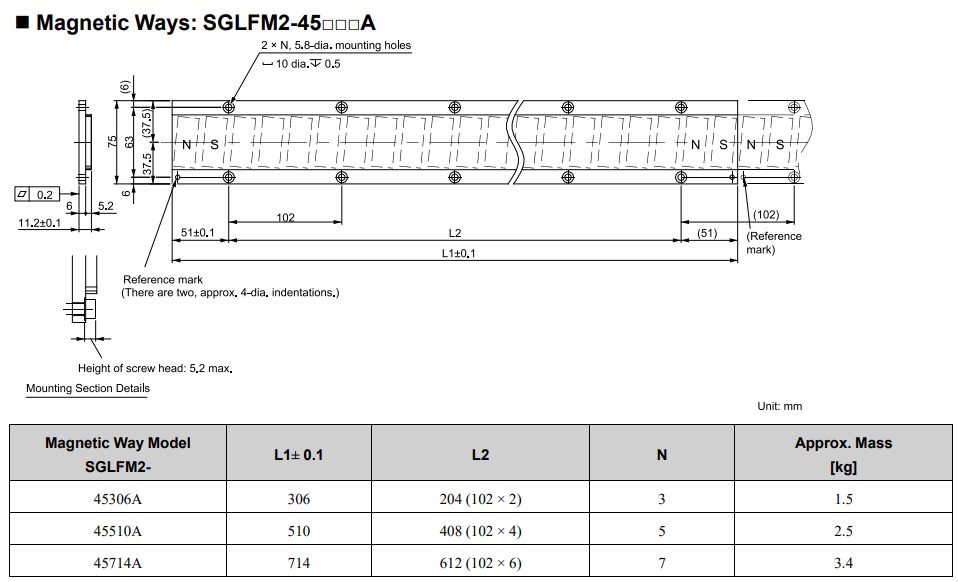

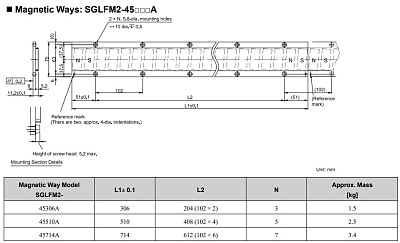

SGLFM2-45306A |
Магнитный путь с высотой магнитов 45 мм и длиной 306 мм |
|
SGLFM2-45510A |
Магнитный путь с высотой магнитов 45 мм и длиной 510 мм |
|
SGLFM2-45714A |
Магнитный путь с высотой магнитов 45 мм и длиной 714 мм |
|

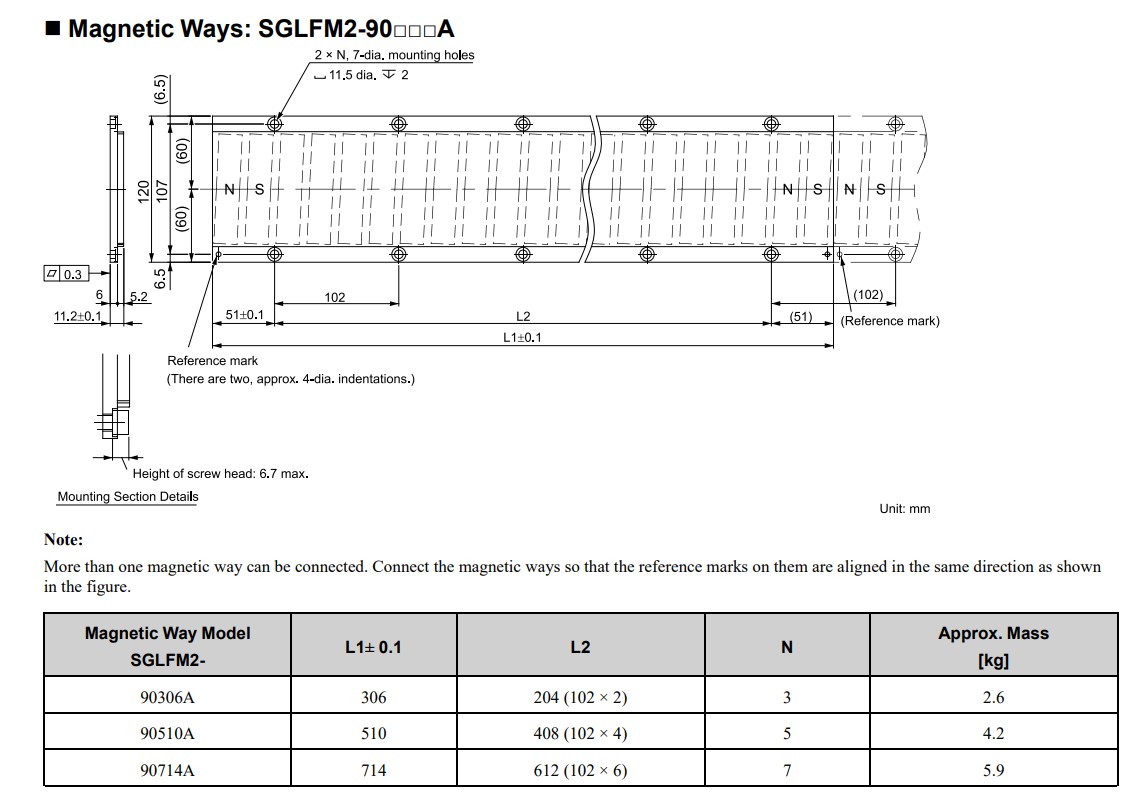

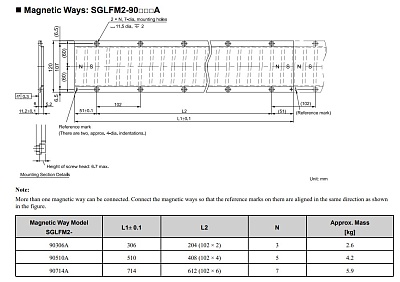

SGLFM2-90306A |
Магнитный путь с высотой магнитов 90 мм и длиной 306 мм |
|
SGLFM2-90510A |
Магнитный путь с высотой магнитов 90 мм и длиной 510 мм |
|
SGLFM2-90714A |
Магнитный путь с высотой магнитов 90 мм и длиной 714 мм |
|
SGLFM2-1D306A |
Магнитный путь с высотой магнитов 135 мм и длиной 306 мм |
|
SGLFM2-1D510A |
Магнитный путь с высотой магнитов 135 мм и длиной 510 мм |
|
SGLFM2-1D714A |
Магнитный путь с высотой магнитов 135 мм и длиной 714 мм |
