SGLFW2 / SGLFM2 с железным сердечником

Новые линейные серводвигатели YASKAWA типа FW2 имеют железный сердечник и обладают силой притяжения, зависящей от размера двигателя.

Характеристики

  • номинальные усилие от 45 до 2520 Н.
  • пиковые усилия от 135 до 7560 Н.
  • скорость до 5 м/с.
  • механическая постоянная времени от 3,9 до 1,3.

Условия эксплуатации

Режим работы             Непрерывный
Температурный класс                    B
Температура окружающей среды           от 0 до +40 °C
     (без замерзания)
Влажность окружающей среды             от 20 до 80%
     (без конденсации)
Сопротивление изоляции            10 МОм мин.,
  500 В постоянного тока
Возбуждение      Постоянный магнит
Выдерживаемое напряжение      модели на 230 В:
      1500 В переменного тока
      в течение 1 минуты
  модели на 400 В:
      1800 В переменного тока
      в течение 1 минуты
Тип охлаждения    Самоохлаждение или
    водяное охлаждение *
* для выбора моделей с водяным охлаждением свяжитесь с нами

Как устроены линейные серводвигатели переменного тока
Подбор линейного серводвигателя
Задать вопрос

Список заказных кодов

Заказной код YASKAWA

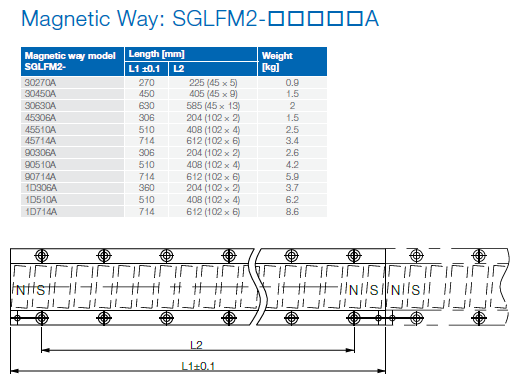

Описание SGLFM2

Заказной код YASKAWA

Описание SGLFM2

SGLFM2-1D306A

Magnetic Way Length 306mm for SGLFW2-1Dxxxxx

SGLFM2-1D510A

Magnetic Way Length 510mm for SGLFW2-1Dxxxxx

SGLFM2-1D714A

Magnetic Way Length 714mm for SGLFW2-1Dxxxxx

SGLFM2-30270A

Magnetic Way Length 270mm for SGLFW2-30xxxxx

SGLFM2-30450A

Magnetic Way Length 450mm for SGLFW2-30xxxxx

SGLFM2-30630A

Magnetic Way Length 630mm for SGLFW2-30xxxxx

SGLFM2-45306A

Magnetic Way Length 306mm for SGLFW2-45xxxxx

SGLFM2-45510A

Magnetic Way Length 510mm for SGLFW2-45xxxxx

SGLFM2-45714A

Magnetic Way Length 714mm for SGLFW2-45xxxxx

SGLFM2-90306A

Magnetic Way Length 306mm for SGLFW2-90xxxxx

SGLFM2-90510A

Magnetic Way Length 510mm for SGLFW2-90xxxxx

SGLFM2-90714A

Magnetic Way Length 714mm for SGLFW2-90xxxxx

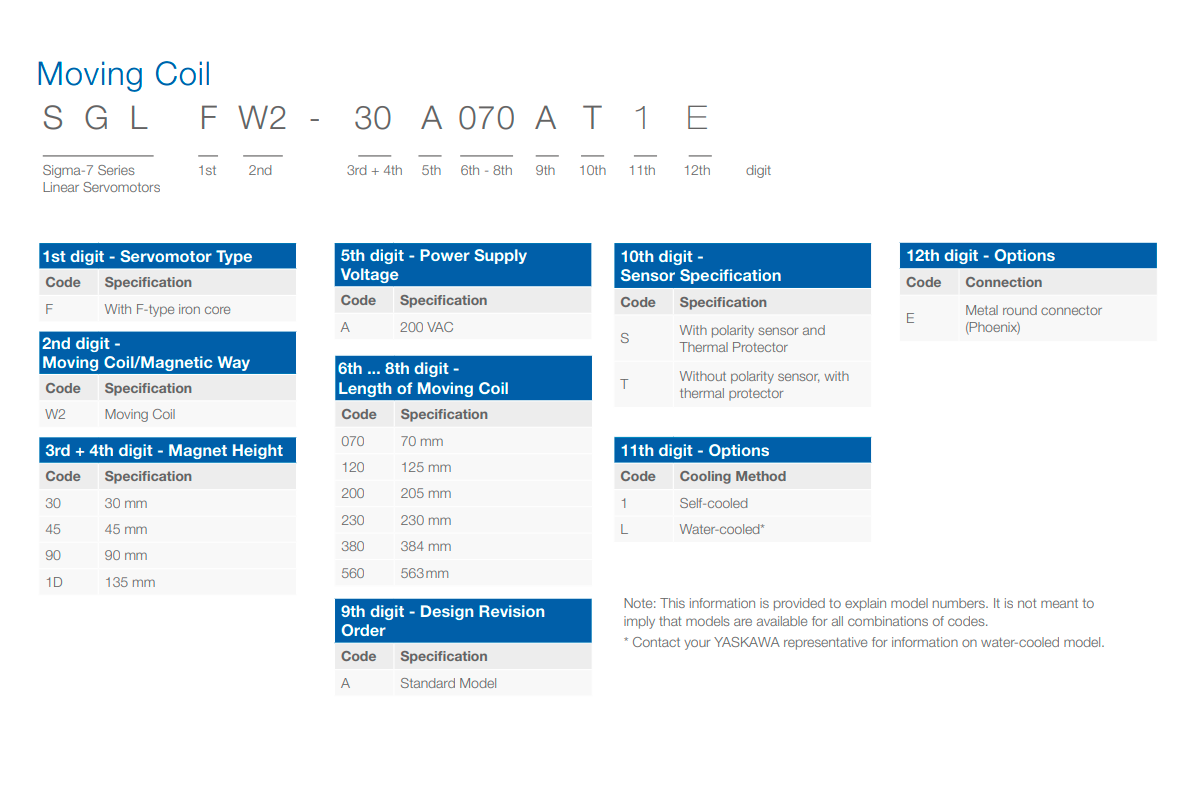

Заказной код YASKAWA

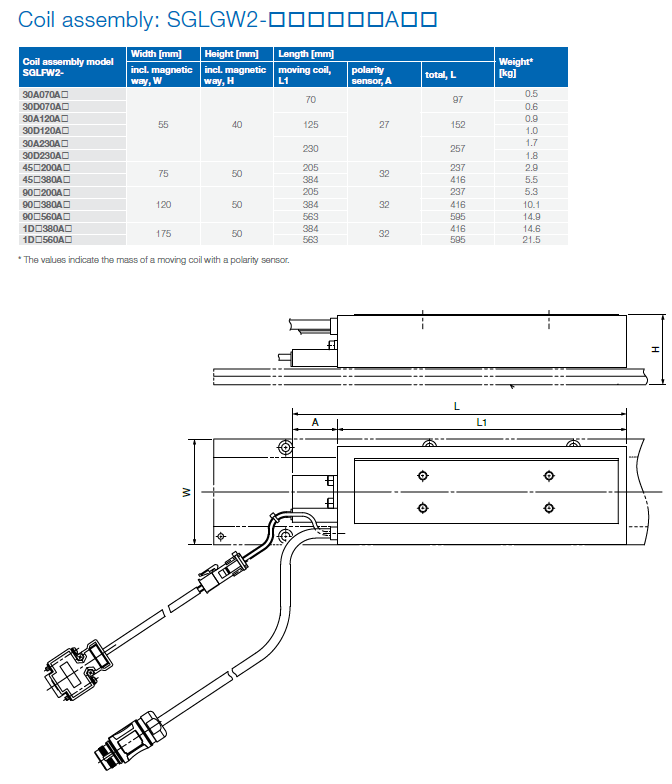

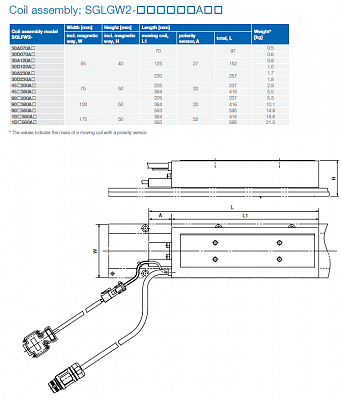

Описание SGLFW2

Заказной код YASKAWA

Описание SGLFW2

SGLFW2-1DA380AS1E

Moving Coil 3AC 200V Rated/Peak Force 1680N / 5040N with Hall Sensor

SGLFW2-1DA380AT1E

Moving Coil 3AC 200V Rated/Peak Force 1680N / 5040N w/o Hall Sensor.

SGLFW2-1DA560AS1E

Moving Coil 3AC 200V Rated/Peak Force 2520N / 7560N with Hall Sensor

SGLFW2-1DA560AT1E

Moving Coil 3AC 200V Rated/Peak Force 2520N / 7560N w/o Hall Sensor

SGLFW2-1DD380AS1E

Moving Coil 3AC 400V Rated/Peak Force 1680N / 5040N with Hall Sensor

SGLFW2-1DD380AT1E

Moving Coil 3AC 400V Rated/Peak Force 1680N / 5040N w/o Hall Sensor

SGLFW2-1DD560AS1E

Moving Coil 3AC 400V Rated/Peak Force 2520N / 7560N with Hall Sensor

SGLFW2-1DD560AT1E

Moving Coil 3AC 400V Rated/Peak Force 2520N / 7560N w/o Hall Sensor

SGLFW2-30A070AS1E

Moving Coil 3AC 200V Rated/Peak Force 45N / 135N with Hall Sensor

SGLFW2-30A070AT1E

Moving Coil 3AC 200V Rated/Peak Force 45N / 135N w/o Hall Sensor

SGLFW2-30A120AS1E

Moving Coil 3AC 200V Rated/Peak Force 90N / 270N with Hall Sensor

SGLFW2-30A120AT1E

Moving Coil 3AC 200V Rated/Peak Force 90N / 270N w/o Hall Sensor

SGLFW2-30A230AS1E

Moving Coil 3AC 200V Rated/Peak Force 180N / 540N with Hall Sensor

SGLFW2-30A230AT1E

Moving Coil 3AC 200V Rated/Peak Force 180N / 540N w/o Hall Sensor

SGLFW2-30D070AS1E

Moving Coil 3AC 400V Rated/Peak Force 45N / 135N with Hall Sensor

SGLFW2-30D070AT1E

Moving Coil 3AC 400V Rated/Peak Force 45N / 135N w/o Hall Sensor

SGLFW2-30D120AS1E

Moving Coil 3AC 400V Rated/Peak Force 90N / 270N with Hall Sensor

SGLFW2-30D120AT1E

Moving Coil 3AC 400V Rated/Peak Force 90N / 270N w/o Hall Sensor

SGLFW2-30D230AS1E

Moving Coil 3AC 400V Rated/Peak Force 180N / 540N with Hall Sensor

SGLFW2-30D230AT1E

Moving Coil 3AC 400V Rated/Peak Force 180N / 540N w/o Hall Sensor

SGLFW2-45A200AS1E

Moving Coil 3AC 200V Rated/Peak Force 280N / 840N with Hall Sensor

SGLFW2-45A200AT1E

Moving Coil 3AC 200V Rated/Peak Force 280N / 840N w/o Hall Sensor

SGLFW2-45A380AS1E

Moving Coil 3AC 200V Rated/Peak Force 560N / 1680N with Hall Sensor

SGLFW2-45A380AT1E

Moving Coil 3AC 200V Rated/Peak Force 560N / 1680N w/o Hall Sensor

SGLFW2-90A200AS1E

Moving Coil 3AC 200V Rated/Peak Force 560N / 1680N with Hall Sensor

SGLFW2-90A200AT1E

Moving Coil 3AC 200V Rated/Peak Force 560N / 1680N w/o Hall Sensor

SGLFW2-90A380AS1E

Moving Coil 3AC 200V Rated/Peak Force 1120N / 3360N with Hall Sensor SGLFW2-90A380AT1E Moving Coil 3AC 200V Rated/Peak Force 1120N / 3360N w/o Hall Sensor
SGLFW2-90A560AS1E

Moving Coil 3AC 200V Rated/Peak Force 1680N / 5040N with Hall Sensor

SGLFW2-90A560AT1E

Moving Coil 3AC 200V Rated/Peak Force 1680N / 5040N w/o Hall Sensor

SGLFW2-90D200AS1E Moving Coil 3AC 400V Rated/Peak Force 560N / 1680N with Hall Sensor SGLFW2-90D200AT1E Moving Coil 3AC 400V Rated/Peak Force 560N / 1680N w/o Hall Sensor
SGLFW2-90D380AS1E

Moving Coil 3AC 400V Rated/Peak Force 1120N / 3360N with Hall Sensor

SGLFW2-90D380AT1E

Moving Coil 3AC 400V Rated/Peak Force 1120N / 3360N w/o Hall Sensor

SGLFW2-90D560AS1E

Moving Coil 3AC 400V Rated/Peak Force 1680N / 5040N with Hall Sensorr SGLFW2-90D560AT1E Moving Coil 3AC 400V Rated/Peak Force 1680N / 5040N w/o Hall Sensor
