Широкий модельный ряд сервомоторов YASKAWA SIGMA-5 позволяет выбрать двигателей непосредственно под конкретные нужды заказчика. Отличительными чертами являются высокая способность к перегрузкам (120% - 90с, 150% - 60с), сравнительно малые размеры моторов, высокое разрешение встроенных энкодеров двигателя (20 бит).

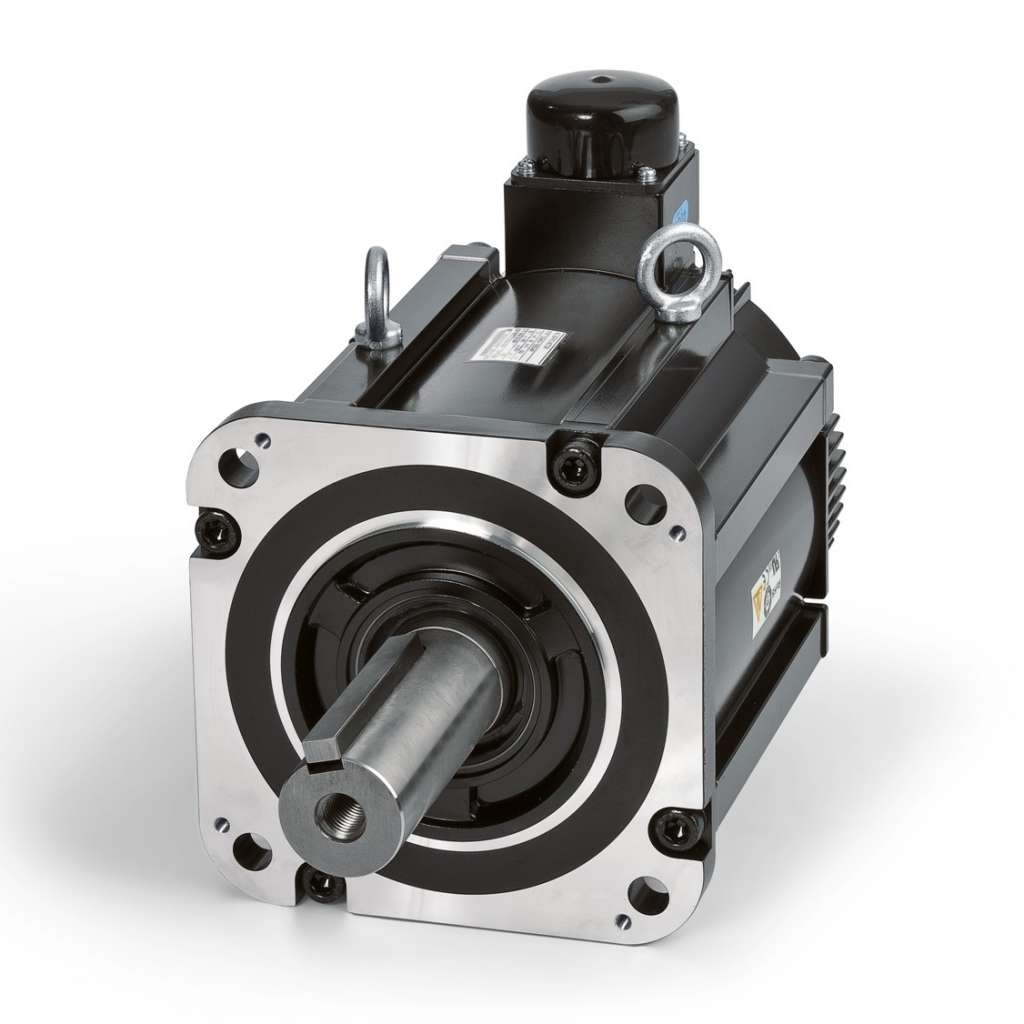

Серводвигатели серии SGMGV характеризуются средней инерцией и средней мощностью. Кроме того, серия SGMGV большая по числу моделей серводвигателей (от 0,3 кВт до 15 кВт) среди всех остальных типов круговых двигателей серии Sigma-5.
Корпуса всех серводвигателей данной серии полностью закрыты и обладают степенью защиты IP67, что полностью защищает от попадания влаги и мелкой пыли внутрь корпуса и продлевает срок службы машины.
Универсальные двигатели подач для различных машин.
Широкий диапазон мощностей.
20-битный энкодер высокого разрешения.
Опция стояночного тормоза.
Входное питание 200 или 400 В~.
Мощность от 0,3 до 15 кВт.
Крутящий момент от 1,96 до 95,4 Нм.
Номинальная скорость 1500 об/мин.
Максимальная скорость 3000 об/мин.
Применяются в металлообрабатывающих станках, намоточном оборудовании, прокатных станах и тяжелых манипуляторах.
|
Заказной код YASKAWA |
Описание Серводвигателя |
|
SGMGV-03D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-05D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-09D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-13D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-20D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-30D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-44D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-55D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-75D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-1AD3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-1ED3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-03DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-05DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-09DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-13DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-20DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-30DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-44DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-55DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-75DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-1ADDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-1EDDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-03D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-05D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-09D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-13D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-20D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-30D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-44D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-55D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-75D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-1AD3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-1ED3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-03DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-05DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-09DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-13DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-20DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-30DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-44DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-55DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-75DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-1ADDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-1EDDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
