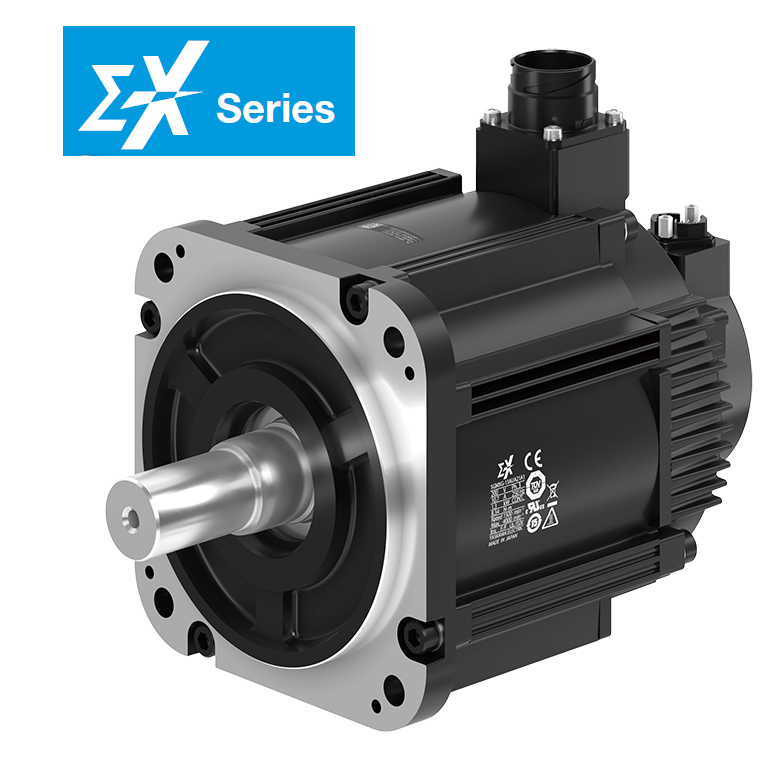

Серводвигатели YASKAWA серии Sigma-X SGMXG предназначены для использования в тяжелых задачах автоматизации, где требуется высокая точность, крутящий момент, КПД и надежность. Благодаря компактным размерам и высокой мощности, эти серводвигатели обеспечивают высокую производительность. Их номинальный крутящий момент достигает 95,4 Н·м, а номинальная скорость составляет 1500 оборотов в минуту. Максимальная скорость большинства двигателей из линейки SGMXG составляет 4000 об/мин, что на 1000 об/мин больше чем у предыдущей серии Sigma-7. Благодаря этому время перемещения рабочего органа можно уменьшить, что повысит производительность оборудования. Кроме того, во всех двигателях серии Sigma-X установлены 26-битные абсолютные энкодеры (67108864 имп/об), разрешение которых в 4 раза больше по сравнению с предыдущей серией Sigma-7.
Также в двигателях серии Sigma-X установлены дополнительные датчики, позволяющие точно определить состояние двигателя и предотвратить внезапные отказы. Это датчики ускорения, датчики диагностики подшипников, датчик масляного уплотнения и другие.
Широкий диапазон мощностей;
26-битный абсолютный энкодер высокого разрешения;
Доступны варианты со встроенным тормозом;

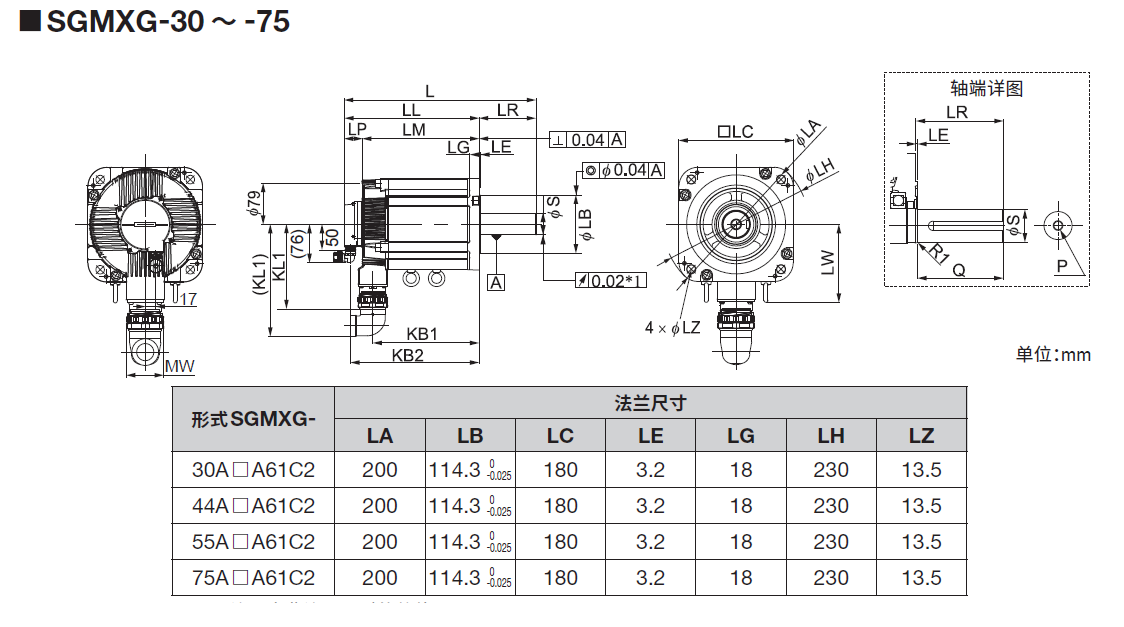

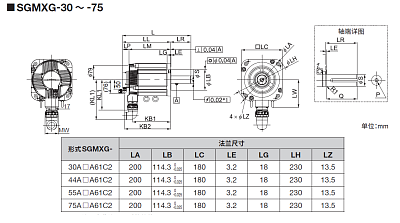

Присоединительные размеры фланца полностью совпадают с предыдущей серией Sigma-7;
Разъёмы силового и энкодерного кабелей полностью совпадают с предыдущей серией Sigma-7;
Отличное применение в качестве привода высокоскоростной подачи;
Средний момент инерции, высокий крутящий момент.
Входное питание 200В переменного напряжения;
Мощность от 0,85 кВт до 15 кВт;
Номинальная скорость 1500 об/мин,
Максимальная скорость 4000 или 3000 об/мин (зависит от мощности);
Диапазон номинального крутящего момента 5,39 – 95,4 Нм;
Диапазон максимального кратковременного крутящего момента 14,2 – 224 Нм.
|
Заказной код YASKAWA |
Описание сервопривода |
|
SGMXG-05AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-09AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.85 кВт (5.39 Нм номинальный, 14.2 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-13AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-20AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-30AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2.9 кВт (18.6 Нм номинальный, 54.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-44AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4.4 кВт (28.4 Нм номинальный, 71.6 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-55AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5.5 кВт (35.0 Нм номинальный, 102.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-75AUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-1AAUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-1AEUA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой) |
|
SGMXG-05AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-09AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.85 кВт (5.39 Нм номинальный, 14.2 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-13AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-20AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-30AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2.9 кВт (18.6 Нм номинальный, 54.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-44AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4.4 кВт (28.4 Нм номинальный, 71.6 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-55AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5.5 кВт (35.0 Нм номинальный, 102.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-75AWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-1AAWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-1AEWA61C2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки) |
|
SGMXG-05AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-09AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.85 кВт (5.39 Нм номинальный, 14.2 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-13AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-20AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-30AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2.9 кВт (18.6 Нм номинальный, 54.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-44AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4.4 кВт (28.4 Нм номинальный, 71.6 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-55AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5.5 кВт (35.0 Нм номинальный, 102.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-75AUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-1AAUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-1AEUA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 26-бит абсолютный энкодер (с батарейкой), со встроенным тормозом |
|
SGMXG-05AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-09AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 0.85 кВт (5.39 Нм номинальный, 14.2 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-13AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-20AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-30AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 2.9 кВт (18.6 Нм номинальный, 54.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-44AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 4.4 кВт (28.4 Нм номинальный, 71.6 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-55AWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 5.5 кВт (35.0 Нм номинальный, 102.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-1AAWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
SGMXG-1AEWA6CC2 |
Серводвигатель переменного тока серии Sigma-X 3 фазы 220В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 26-бит абсолютный энкодер (без батарейки), со встроенным тормозом |
|
|
|
