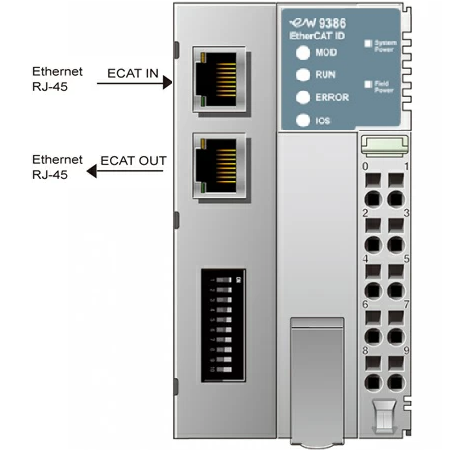

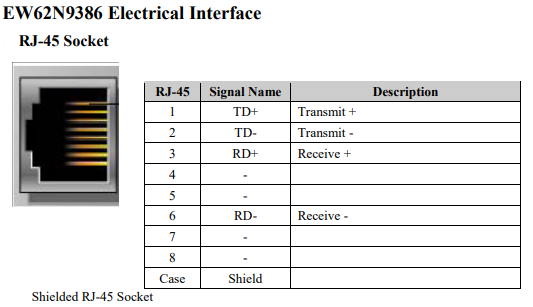

Интерфейсный модуль EW62N9386 от ESA , ведомое устройство (сервер, server) сети EtherCAT (стандарты IEC 61158, IEC/PAS 62407, IEC 61784-3, ISO 15745-4 с поддержкой профилей CoE - CANopen over Ethernet) для системы ввода\вывода EW620. Модуль предназначен для работы в сетях EtherCAT со скоростью передачи данных 100 Мбит\с. Модуль получает адреса узла автоматически от ведомого устройства, диапазон адресов от 1 до 65535. Разъемы подключения (входной и выходной) сетевого кабеля формата RJ45.
Модуль предназначен для монтажа на DIN-рейку стандартного размера 35х7,5 мм. В состав модуля входит интерфейсная часть и модуль питания, который используется для питания самого интерфейсного модуля, так и электронных периферийных модулей через системную шину.

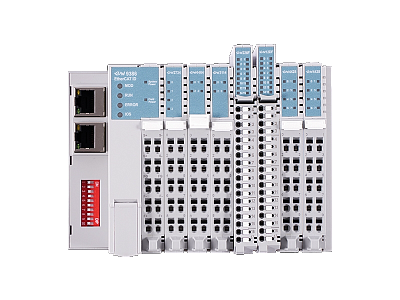

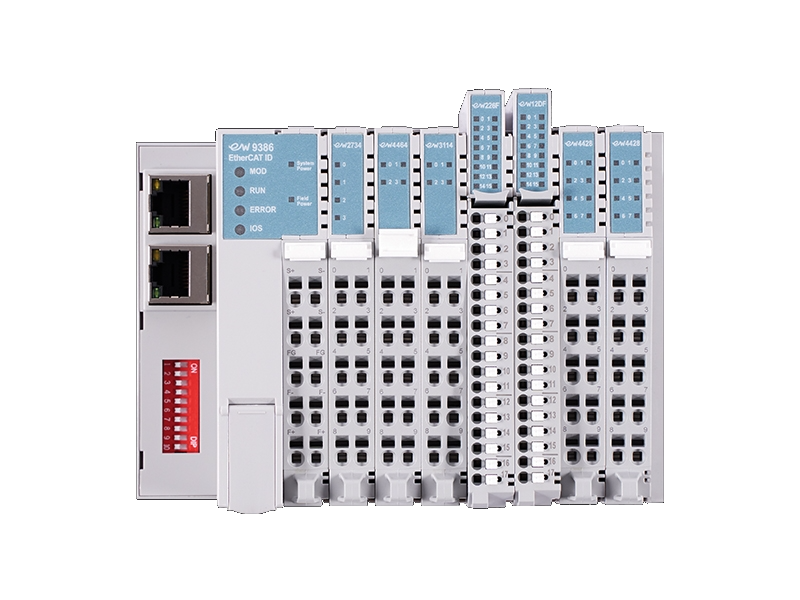

К одному интерфейсному модулю может быть подключено до 63 модулей расширения, с ограничением по общему объему передаваемых данных 128 байта на модуль.
Рекомендуем использовать для подключения этих моделей кабели и разъемы Industrial Ethernet.
|
Заказной код ESA |
Описание модели EW620 |
Заказной код ESA |
Описание модели EW620 |
|
EW62N9386 |
Головной модуль EtherCAT slave для системы ввода вывода EW620 |
-- |
-- |
