Прошивка электронного вала (ELS) в ПЧ YASKAWA GA700 предоставляет функции синхронного движения нескольких электроприводов по схеме ведущий – ведомый (Master/Slave), что позволяет заменить сложные и дорогостоящие механические связи на электрические.
Функция ELS позволяет ведомому приводу следовать за мастером-энкодером или другим электроприводом, синхронизируя свое положение (угловое смещение) с мастером.
Привод также может работать в режиме синхронизации по скорости для применений, которые не требуют синхронизации положений. Коэффициент передачи между ведущим и ведомым электроприводом может быть задан без ограничений. Редукция может быть задана через параметры преобразователя, аналоговый вход или последовательный интерфейс (Modbus RTU).

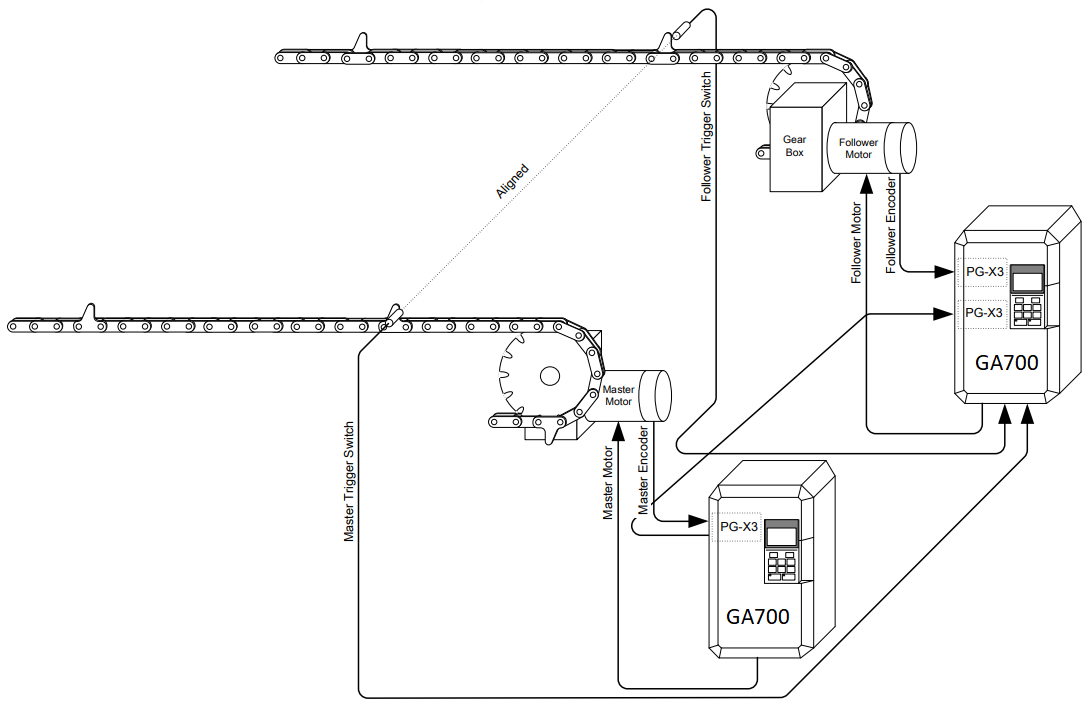

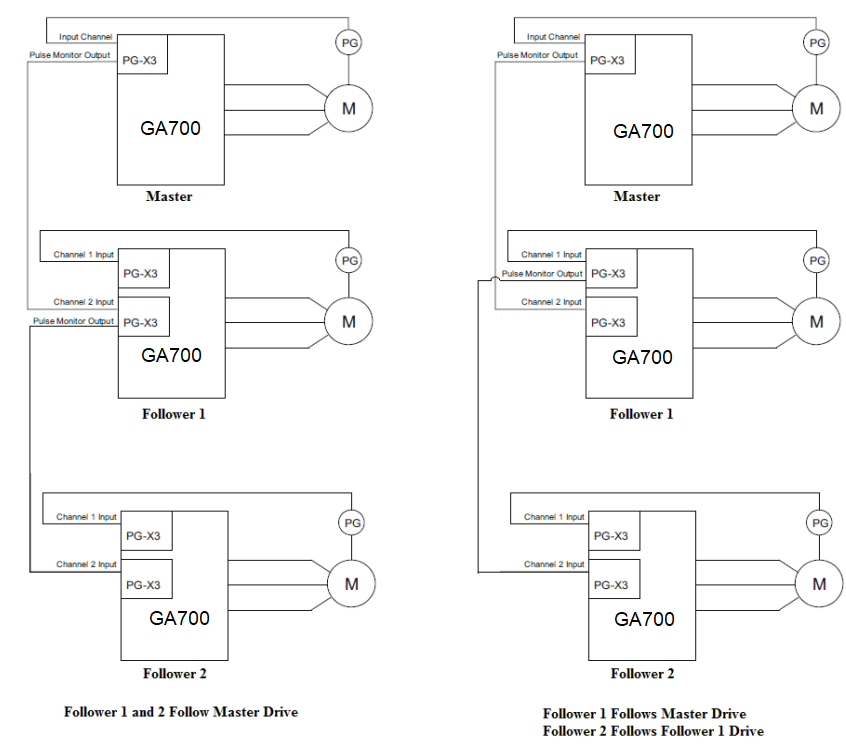

Для корректной работы прошивки необходимо использование двух плат PG-X3 в ведомом электроприводе, первая плата используется для управления ведомым двигателем в замкнутом векторном управлении (closed loop vector), с помощью второй платы преобразователь получает информацию о скорости и положении ведущего энкодера.
Основные функции при синхронизации движения по скорости:
Основные функции при синхронизации движения по положению:
Дополнительные преимущества:
При наличии дополнительных требований к прошивке, она может быть доработана компанией ООО «КоСПА» под требования заказчика.
|
Заказной код YASKAWA |
Входное питание ПЧ |
Режим нормальной мощности ND (120% перегрузки |
Тяжелый режим работы HD (150% перегрузки) |
Альтернативный заказной код в торговых сетях |
||
|
CIPR-GA70B4002BBA-S2603S (CIPR-GA70C4002BBA-S2603S) |
3 фазы 400 В~ |
2,1 А |
0,75 кВт |
1,8 А |
0,55 кВт |
GA70C4002BBA-S2603S |
|
CIPR-GA70B4002BBA-S2603S (CIPR-GA70C4002BBA-S2603S) |
4,1 А |
1,5 кВт |
3,4 А |
0,75 кВт |
GA70C4002BBA-S2603S |
|
|
CIPR-GA70B4005BBA-S2603S (CIPR-GA70C4005BBA-S2603S) |
5,4 А |
2,2 кВт |
4,8 А |
1,5 кВт |
GA70C4005BBA-S2603S |
|
|
CIPR-GA70B4007BBA-S2603S (CIPR-GA70C4007BBA-S2603S) |
7,1 А |
3 кВт |
5,5 А |
2,2 кВт |
GA70C4007BBA-S2603S |
|
|
CIPR-GA70B4009BBA-S2603S (CIPR-GA70C4009BBA-S2603S) |
8,9 А |
4 кВт |
7,2 А |
3 кВт |
GA70C4009BBA-S2603S |
|
|
CIPR-GA70B4012BBA-S2603S (CIPR-GA70C4012BBA-S2603S) |
11,9 А |
5,5 кВт |
9,2 А |
3,7 кВт |
GA70C4012BBA-S2603S |
|
|
CIPR-GA70B4018BBA-S2603S (CIPR-GA70C4018BBA-S2603S) |
17,5 А |
7,5 кВт |
14,8 А |
5,5 кВт |
GA70C4018BBA-S2603S |
|
|
CIPR-GA70B4023BBA-S2603S (CIPR-GA70C4023BBA-S2603S) |
23,4 А |
11 кВт |
18 А |
7,5 кВт |
GA70C4023BBA-S2603S |
|
|
CIPR-GA70B4031BBA-S2603S (CIPR-GA70C4031BBA-S2603S) |
31 А |
15 кВт |
24 А |
11 кВт |
GA70C4031BBA-S2603S |
|
|
CIPR-GA70B4038BBA-S2603S (CIPR-GA70C4038BBA-S2603S) |
38 А |
18,5 кВт |
31 А |
15 кВт |
GA70C4038BBA-S2603S |
|
|
CIPR-GA70B4044BBA-S2603S (CIPR-GA70C4044BBA-S2603S) |
44 А |
22 кВт |
39 А |
18,5 кВт |
GA70C4044BBA-S2603S |
|
|
CIPR-GA70B4060BBA-S2603S (CIPR-GA70C4060BBA-S2603S) |
59,6 А |
30 кВт |
45 А |
22 кВт |
GA70C4060BBA-S2603S |
|
|
CIPR-GA70B4075BBA-S2603S (CIPR-GA70C4075BBA-S2603S) |
74,9 А |
37 кВт |
60 А |
30 кВт |
GA70C4075BBA-S2603S |
|
|
CIPR-GA70B4089BBA-S2603S (CIPR-GA70C4089BBA-S2603S) |
89,2 А |
45 кВт |
75 А |
37 кВт |
GA70C4089BBA-S2603S |
|
|
CIPR-GA70B4103BBA-S2603S (CIPR-GA70C4103BBA-S2603S) |
103 А |
55 кВт |
91 А |
45 кВт |
GA70C4103BBA-S2603S |
|
|
CIPR-GA70B4140BBA-S2603S (CIPR-GA70C4140BBA-S2603S) |
140 А |
75 кВт |
112 А |
55 кВт |
GA70C4140BBA-S2603S |
|
|
CIPR-GA70B4168BBA-S2603S (CIPR-GA70C4168BBA-S2603S) |
168 А |
90 кВт |
150 А |
75 кВт |
GA70C4168BBA-S2603S |
|
|
CIPR-GA70B4208BBA-S2603S (CIPR-GA70C4208BBA-S2603S) |
208 А |
110 кВт |
180 А |
90 кВт |
GA70C4208BBA-S2603S |
|
|
CIPR-GA70B4250BBA-S2603S (CIPR-GA70C4250BBA-S2603S) |
250 А |
132 кВт |
216 А |
110 кВт |
GA70C4250BBA-S2603S |
|
|
CIPR-GA70B4296BBA-S2603S (CIPR-GA70C4296BBA-S2603S) |
296 А |
160 кВт |
260 А |
132 кВт |
GA70C4296BBA-S2603S |
|
|
CIPR-GA70B4371BBA-S2603S (CIPR-GA70C4371BBA-S2603S) |
371 А |
185 кВт |
304 А |
160 кВт |
GA70C4371BBA-S2603S |
|
|
CIPR-GA70B4389BBA-S2603S (CIPR-GA70C4389BBA-S2603S) |
389 А |
220 кВт |
371 А |
200 кВт |
GA70C4389BBA-S2603S |
|
|
CIPR-GA70B4453BBA-S2603S (CIPR-GA70C4453BBA-S2603S) |
453 А |
250 кВт |
414 А |
220 кВт |
GA70C4453BBA-S2603S |
|
|
CIPR-GA70B4568BBA-S2603S (CIPR-GA70C4568BBA-S2603S) |
568 А |
315 кВт |
453 А |
250 кВт |
GA70C4568BBA-S2603S |
|
|
CIPR-GA70B4675BBA-S2603S (CIPR-GA70C4675BBA-S2603S) |
675 А |
355 кВт |
605 А |
315 кВт |
GA70C4675BBA-S2603S |
|
