YASKAWA GA700 стандартные модели

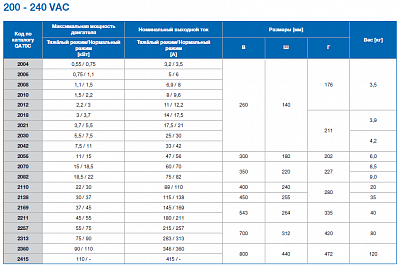

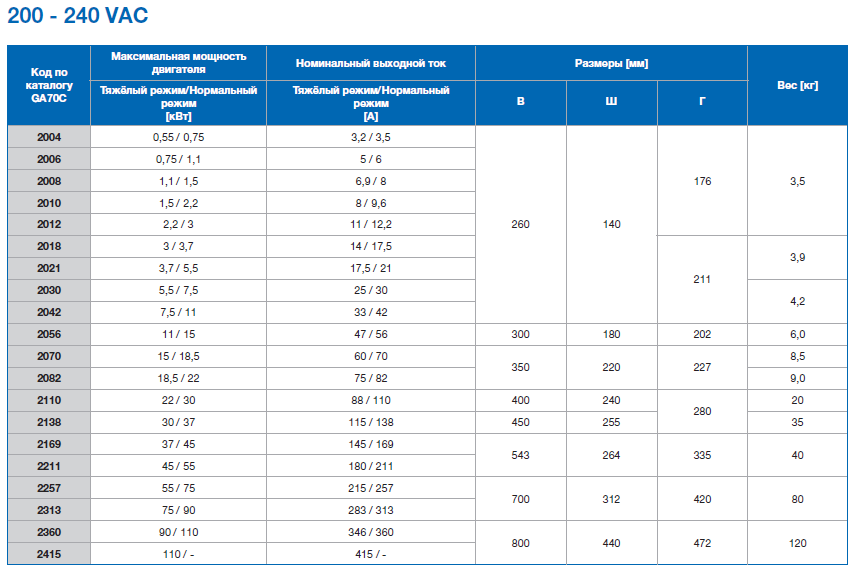

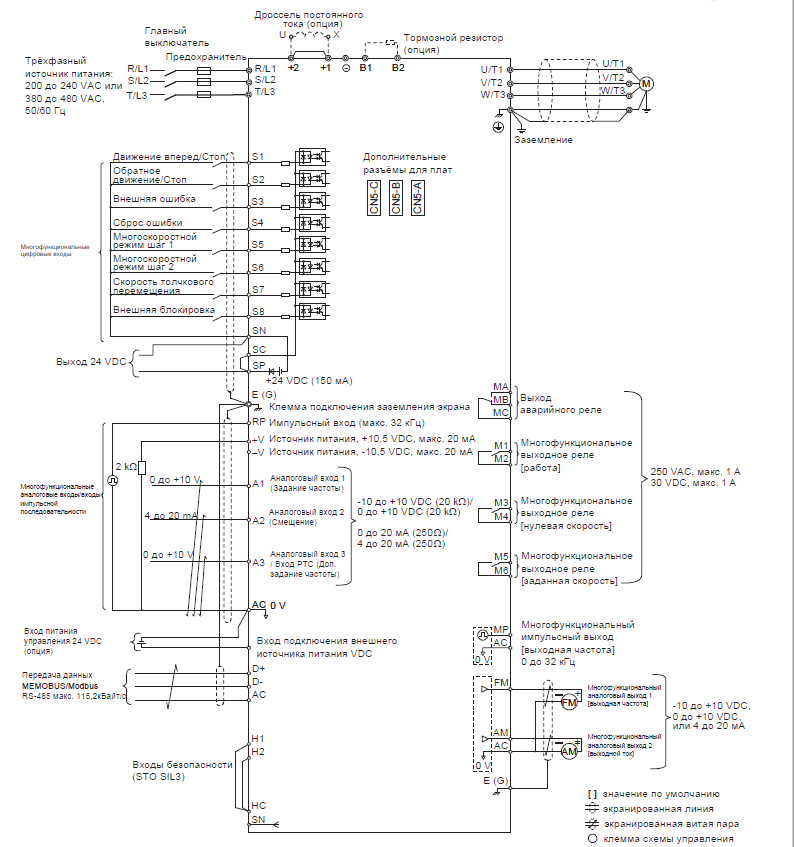

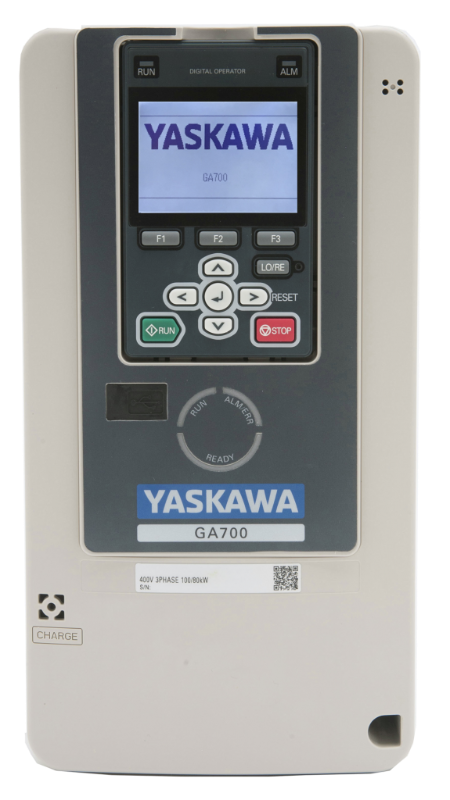

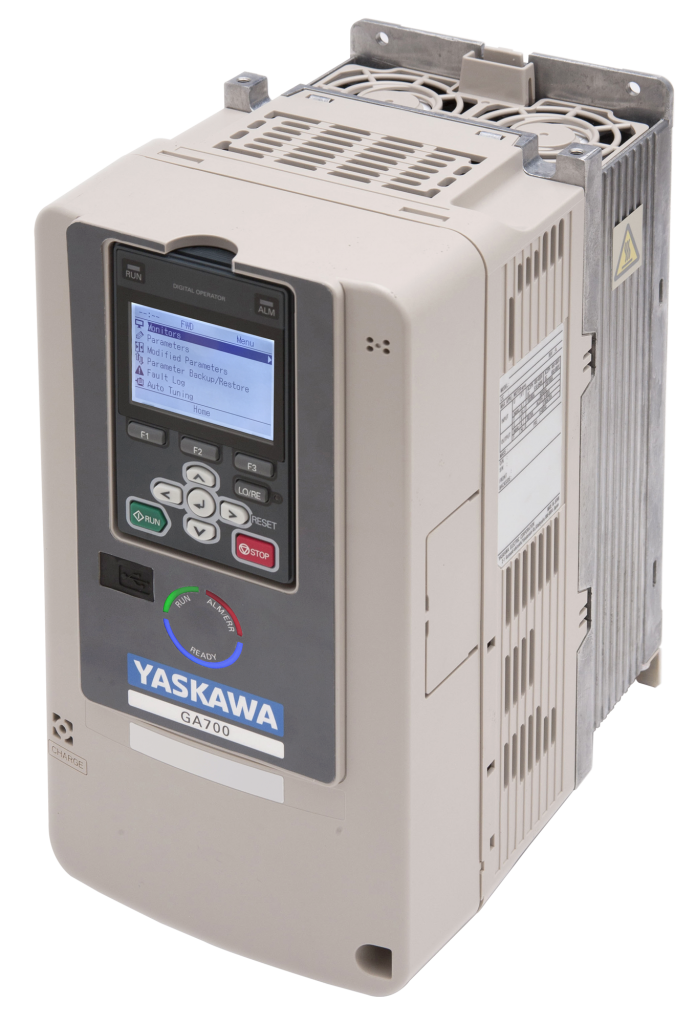

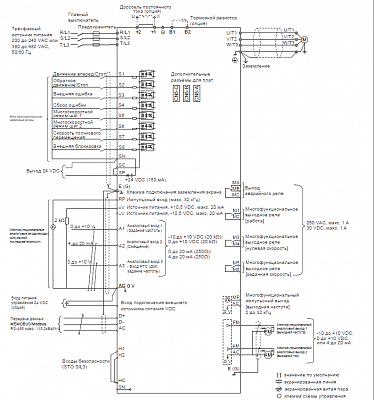

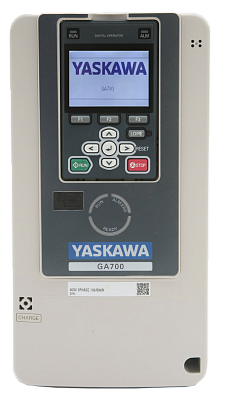

YASKAWA преобразователь частоты GA700 общий вид YASKAWA преобразователь частоты GA700 вид пульта управления YASKAWA преобразователь частоты GA700 сравнительные размеры моделей малой и средней мощности YASKAWA ПЧGA700 Сетевые возможности YASKAWA ПЧ GA700 Энергоэффективность YASKAWA преобразователь частоты GA700 габаритные размеры моделей с питанием 200 В YASKAWA преобразователь частоты GA700 габаритные размеры моделей с питанием 400 В YASKAWA преобразователь частоты GA700 принципиальные электрические схемы подключений YASKAWA ПЧ GA700 Droop Control

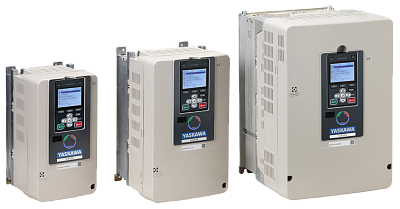

Преобразователь частоты YASKAWA GA700 представляет следующее за 1000 серией поколение. При создании ПЧ GA700 было уделено особое внимание удобству монтажа, интеграции с остальным оборудованием, а также настройки и вводу в эксплуатацию, что нашло отражение и в размерах и конструктиве корпуса, новых функциях и принципиально новом пульте управления. По сравнению с предыдущей серией A1000 удалось уменьшить размеры почти в 2 раза для моделей начиная со средних мощностей, так же удалось снизить и вес.

Основные технические характеристики серии GA700

  • охватываемый моделями диапазон мощностей электродвигателями от 0,55 кВт до 630 кВт;

  • доступны модели с входным питанием 200В и 400В;

  • встроенный фильтр класса С3\С2;

  • встроенный дроссель постоянного тока в моделях на мощность с выше 18,5 кВт;

  • возможна работа группы ПЧ с питанием от цепи постоянного тока;

  • типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM), не явно полюсные моторы (SPM) и синхронно-реактивные двигатели (Syn RM);

  • каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 110% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;

  • пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0 Гц даже без использования датчика обратной связи с двигателя;

  • типы управления двигателем: вольт/частотный (U/f), разомкнутое и замкнутое векторное управление с и без обратной связи (датчика двигателя) по скорости;

  • диапазон выходной частоты от 0 до 590 Гц для стандартных моделей;

  • точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;

  • возможность обеспечения очень медленных разгонов и торможений исполнительных механизмов (например, дробилок) до 6000 секунд;

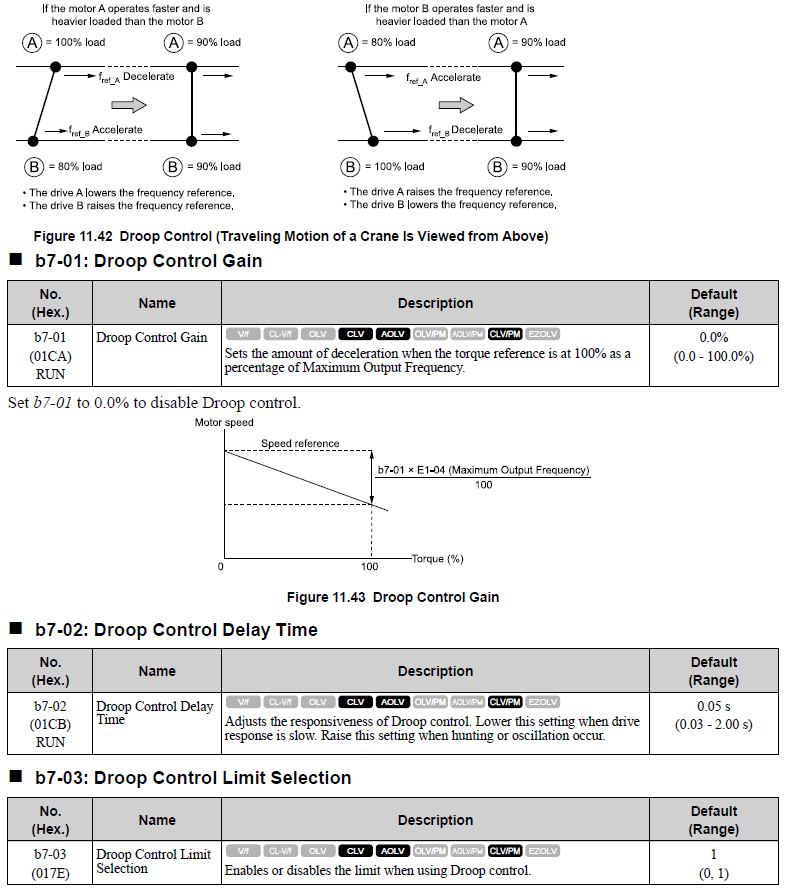

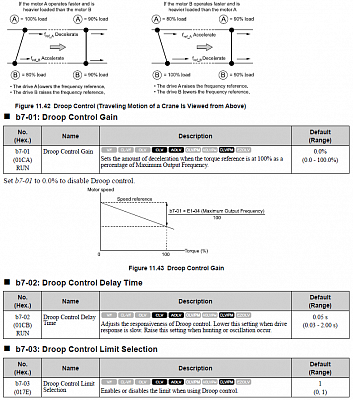

  • дополнительные функции Droop Control, подавления перенапряжения (Overvoltage Suppression), поиск скорости и KEB (Kinetic Energy Backup) и другие;

  • встроенный вход для дополнительного питания платы управления 24В=;

  • температура работы от -10 до +50 С, возможна работа до +60 С при снижении мощности.


GA700 работает со всеми опциональными платами A1000, включая сетевые платы EtherCat, Ethernet/IP, Modbus TCP/IP, Profinet, PROFIBUS-DP, CANopen, CC-link, DeviceNet, MECHATROLINK-2, Powerlink. Modbus RTU со скоростью до 115200 кбит/сек есть в каждом ПЧ GA700.

Реакторы, фильтры, тормозные блоки и резисторы для GA700.

Особенности и новые функции GA700

  • Защитное покрытие плат классу 3C2/3S2 по IEC 60721-3-3;
  • Приводы мощностью до 75 кВт можно устанавливать в горизонтальном положении;

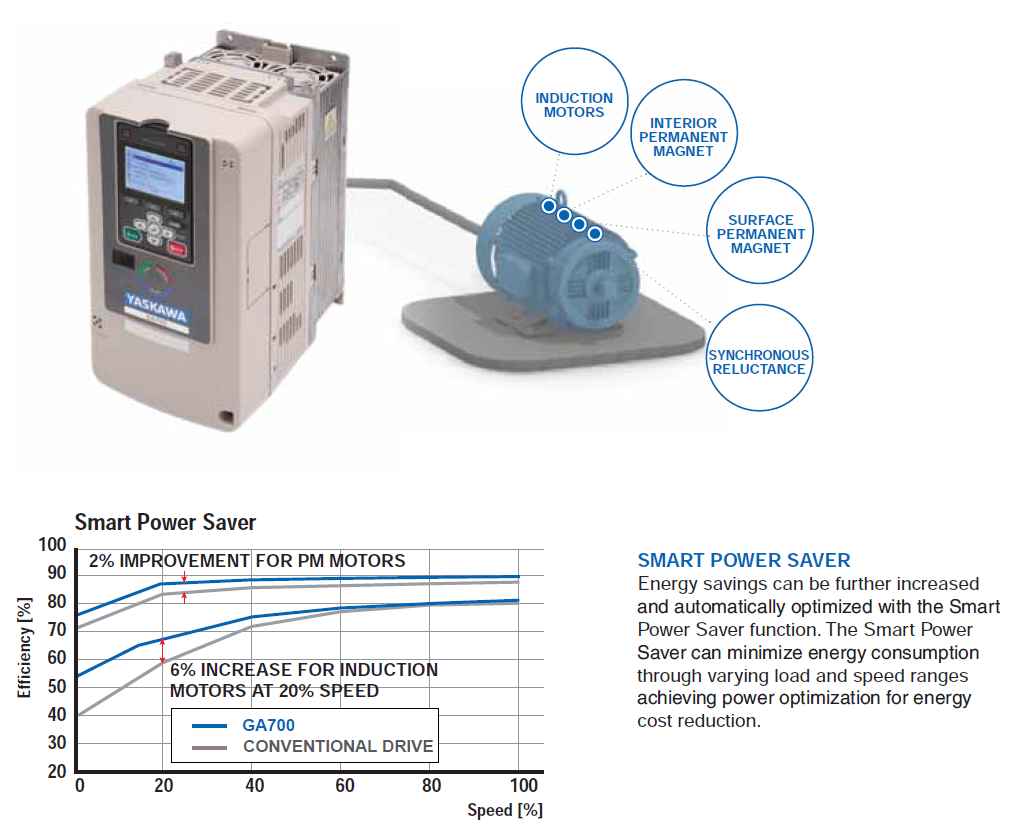

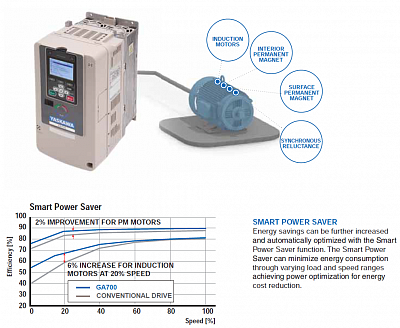

  • Новая функция энергосбережения Smart Power Saver, которая позволяет увеличить КПД на 6% по сравнению с обычными приводами;
  • Есть функция контроля нулевой скорости;
  • Съемный графический пульт с часами реального времени и возможностью сохранения логов работы на micro SD карту;
  • Возможность параметрирования ПЧ по Bluetooth с любого устройства Android, при использовании специального пульта и ПО DriveWizard Mobile;

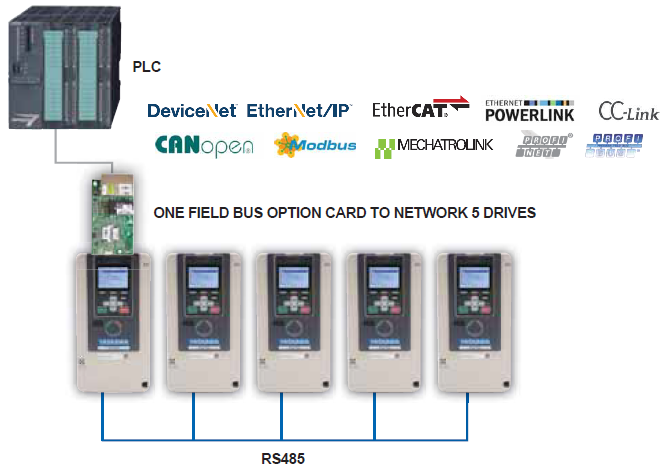

  • Возможность управления пятью частотниками GA700 используя только одну сетевую плату.


Программное обеспечение DriveWizard Plus для настройки и диагностики частотных преобразователей Yaskawa.

Видео о ПЧ GA700:


В настоящее время YASKAWA на базе GA700 производит для OMRON частотники серии Q2A с другой структурой параметров и пультом управления.

На данной странице так же размещена следующая документация на серию GA700: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.

Задать вопрос

Документы

ВСЕ RU EN

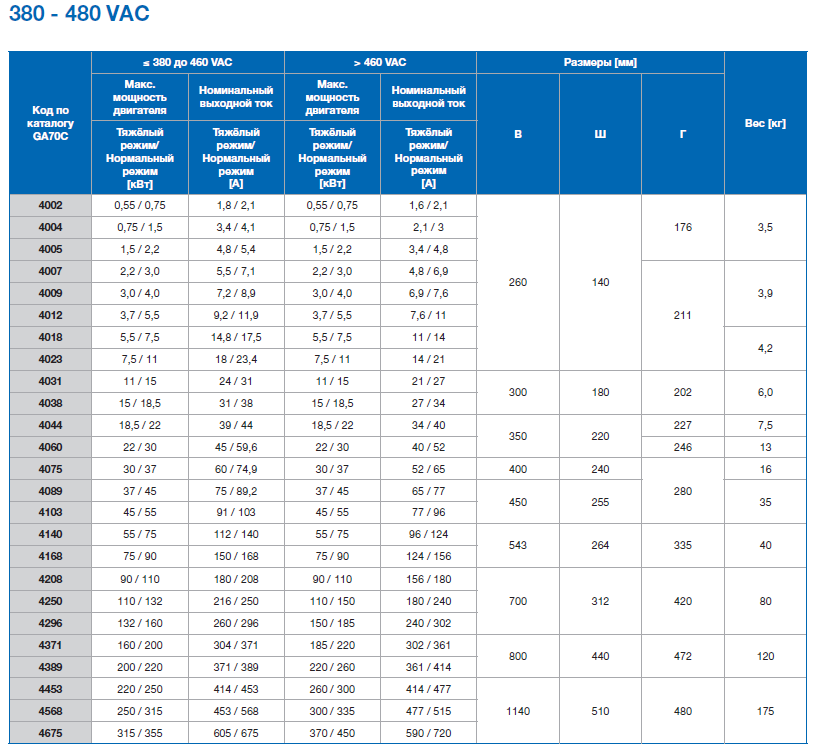

Список заказных кодов

Заказной код YASKAWA

Входное питание ПЧ

Режим нормальной мощности ND (120% перегрузки

Тяжелый режим работы HD (150% перегрузки)

Альтернативный заказной код в торговых сетях

CIPR-GA70B4002BBA (CIPR-GA70C4002BBA)

3 фазы 400 В~

2,1 А

0,75 кВт

1,8 А

0,55 кВт

 Q2A-A4002-AAA

CIPR-GA70B4004BBA (CIPR-GA70C4004BBA)

4,1 А

1,5 кВт

3,4 А

0,75 кВт

Q2A-A4004-AAA

CIPR-GA70B4005BBA (CIPR-GA70C4005BBA)

5,4 А

2,2 кВт

4,8 А

1,5 кВт

Q2A-A4005-AAA

CIPR-GA70B4007BBA (CIPR-GA70C4007BBA)

7,1 А

3 кВт

5,5 А

2,2 кВт

Q2A-A4007-AAA

CIPR-GA70B4009BBA (CIPR-GA70C4009BBA)

8,9 А

4 кВт

7,2 А

3 кВт

 Q2A-A4009-AAA

CIPR-GA70B4012BBA (CIPR-GA70C4012BBA)

11,9 А

5,5 кВт

9,2 А

3,7 кВт

Q2A-A4012-AAA

CIPR-GA70B4018BBA (CIPR-GA70C4018BBA)

17,5 А

7,5 кВт

14,8 А

5,5 кВт

Q2A-A4018-AAA

CIPR-GA70B4023BBA (CIPR-GA70C4023BBA)

23,4 А

11 кВт

18 А

7,5 кВт

Q2A-A4023-AAA

CIPR-GA70B4031BBA (CIPR-GA70C4031BBA)

31 А

15 кВт

24 А

11 кВт

Q2A-A4031-AAA

CIPR-GA70B4038BBA (CIPR-GA70C4038BBA)

38 А

18,5 кВт

31 А

15 кВт

Q2A-A4038-AAA

CIPR-GA70B4044BBA (CIPR-GA70C4044BBA)

44 А

22 кВт

39 А

18,5 кВт

Q2A-A4044-AAA

CIPR-GA70B4060BBA (CIPR-GA70C4060BBA)

59,6 А

30 кВт

45 А

22 кВт

Q2A-A4060-AAA

CIPR-GA70B4075BBA (CIPR-GA70C4075BBA)

74,9 А

37 кВт

60 А

30 кВт

Q2A-A4075-AAA

CIPR-GA70B4089BBA (CIPR-GA70C4089BBA)

89,2 А

45 кВт

75 А

37 кВт

Q2A-A4089-AAA

CIPR-GA70B4103BBA (CIPR-GA70C4103BBA)

103 А

55 кВт

91 А

45 кВт

Q2A-A4103-AAA

CIPR-GA70B4140BBA (CIPR-GA70C4140BBA)

140 А

75 кВт

112 А

55 кВт

Q2A-A4140-AAA

CIPR-GA70B4168BBA (CIPR-GA70C4168BBA)

168 А

90 кВт

150 А

75 кВт

Q2A-A4168-AAA

CIPR-GA70B4208BBA (CIPR-GA70C4208BBA)

208 А

110 кВт

180 А

90 кВт

 Q2A-A4208-AAA

CIPR-GA70B4250BBA (CIPR-GA70C4250BBA)

250 А

132 кВт

216 А

110 кВт

 Q2A-A4250-AAA

CIPR-GA70B4296BBA (CIPR-GA70C4296BBA)

296 А

160 кВт

260 А

132 кВт

  Q2A-A4296-AAA

CIPR-GA70B4371BBA (CIPR-GA70C4371BBA)

371 А

185 кВт

304 А

160 кВт

 Q2A-A4371-AAA

CIPR-GA70B4389BBA (CIPR-GA70C4389BBA)

389 А

220 кВт

371 А

200 кВт

  Q2A-A4389-AAA

CIPR-GA70B4453BBA (CIPR-GA70C4453BBA)

453 А

250 кВт

414 А

220 кВт

  Q2A-A4453-AAA

CIPR-GA70B4568BBA (CIPR-GA70C4568BBA)

568 А

315 кВт

453 А

250 кВт

  Q2A-A4568-AAA

CIPR-GA70B4675BBA (CIPR-GA70C4675BBA)

675 А

355 кВт

605 А

315 кВт

  Q2A-A4675-AAA

CIPR-GA70B4810BBA

810 А

450 кВт

720 А

400 кВт

  -----

CIPR-GA70B4930BBA

930 А

500 кВт

810 А

450 кВт

  -----

CIPR-GA70B4H11BBA

1090 А

560 кВт

930 А

500 кВт

  -----

CIPR-GA70B4H12BBA

1200 А

630 кВт

1090 А

560 кВт

  -----
