YASKAWA D1000

YASKAWA рекуперативный блок D1000 YASKAWA рекуперативный блок D1000 общая схема применения YASKAWA рекуперативный блок D1000 общий вид комплекта с фильтрами Yaskawa блок рекуперации модели D1000 опция реактор YASKAWA рекуперативный блок D1000 электрическая схема подключений YASKAWA рекуперативный блок D1000 принципиальная схема силовых подключений для мощностей от 5 до 40 кВт YASKAWA рекуперативный блок D1000 принципиальная схема силовых подключений для мощностей от 60 до 185 кВт YASKAWA рекуперативный блок D1000 принципиальная схема силовых подключений для мощностей от 185 до 630 кВт Yaskawa блок рекуперации модели D1000 Yaskawa блок рекуперации модели D1000

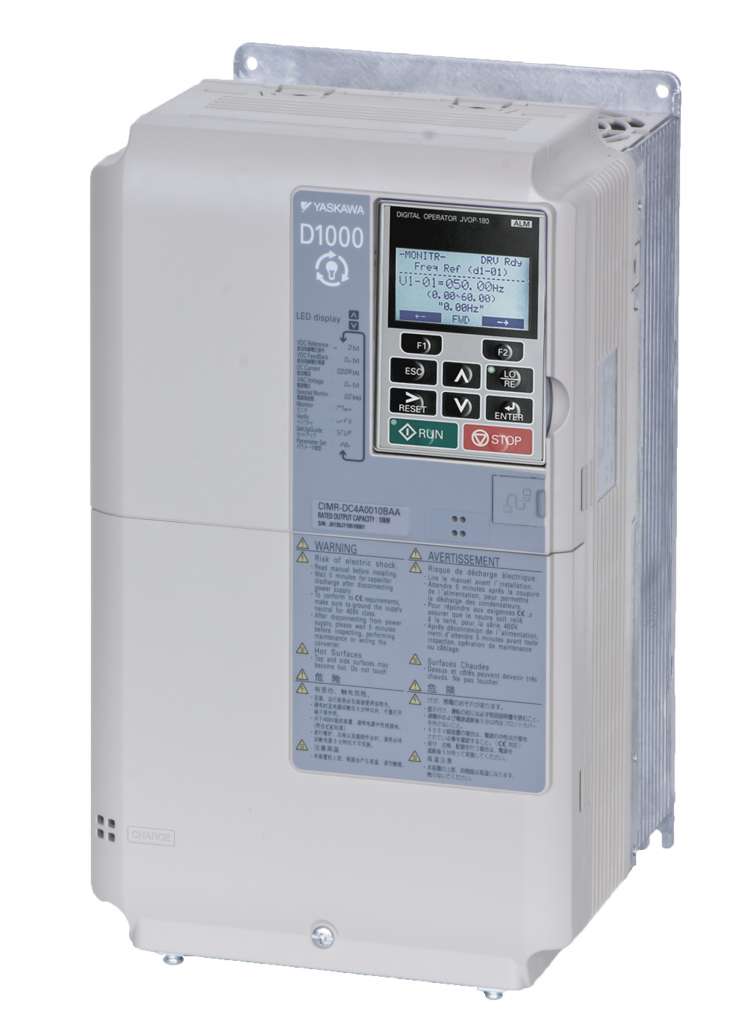

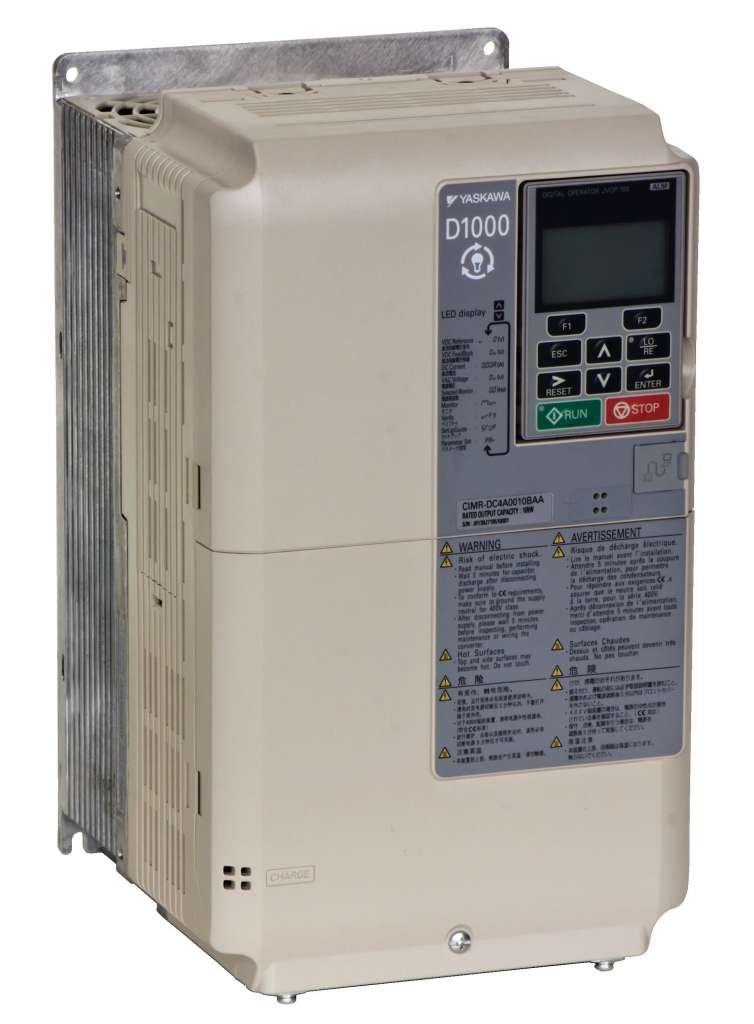

Рекуперативный блок торможения D1000 от компании YASKAWA - это компактное и высокоэффективное решение как для перераспределения энергии между несколькими приводами, так и для рекуперации избытка электроэнергии в сеть. Это более экономичная и пожаробезопасная альтернатива преобразованию излишков энергии из цепи постоянного тока привода в тепло на тормозных резисторах. D1000 предназначен для работы с одним или группой приводов разной мощности: преобразователей частоты, сервоприводов, приводов роботов или в смешанном варианте. Несмотря на то, что блок разрабатывался для использования совместно с приводами YASKAWA технически он так же может работать и с приводами других производителей приводной техники.

Основные технические характеристики серии D1000:

  • диапазон максимальной рекуперативной мощности моделей от 3,5 кВт до 630 кВт;
  • номинальное напряжение и частота сети для работы блоков от 380 до 480 В переменного тока с отклонениями от -15 до +10 %, 50/60 Гц ± 2 %;
  • входной коэффициент мощности: минимум 0,99 при номинальной нагрузке;
  • защита от перегрузки 60 секунд при 150 % от номинального тока;
  • расширенная диагностика работы и контроль ресурса основных элементов блока, данные доступны через пульт, подключение к ПК и сетевые интерфейсы;
  • поддерживаемые промышленные протоколы управления: Modbus RTU (встроен), EtherCat, Ethernet/IP, Modbus TCP/IP, PROFIBUS-DP, CANopen, CC-link, DeviceNet, MECHATROLINK-2, Powerlink;
  • для настройки и диагностики D1000 используется программное обеспечение DriveWizard Plus;
  • пульт оператора с ЖК дисплеем и поддержкой 11 европейских языков, включая русский. Выполнен съемным, с возможностью монтажа на переднюю панель шкафа;
  • опциональные блоки питания 24В= PS-A10LB и PS-A10HB обеспечивают питание для цепи управления и дополнительных плат, если отключено питание в главной цепи;
  • температура эксплуатации от -10 до +50 градусов Цельсия без образования конденсата.

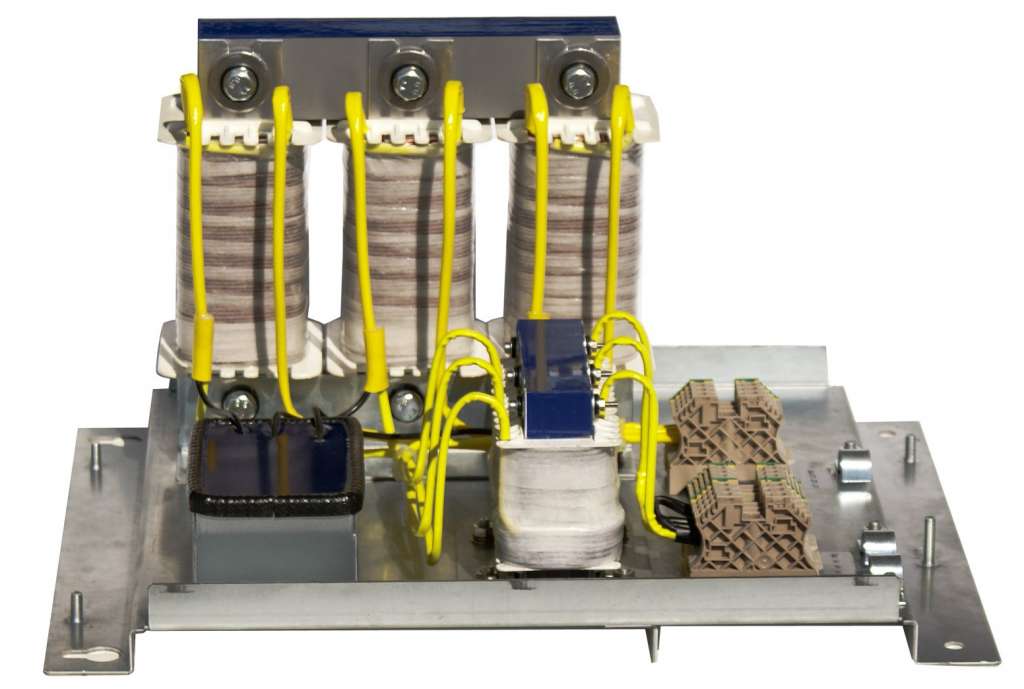

Блок рекуперации D1000 поставляется и как отдельная позиция, и в виде готового для установки и использования комплекта, включающего в себя гармонический и ЭМС фильтр.

Видео обзор рекуператора D1000 и его функций:

На данной странице так же размещена следующая документация на серию D1000: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.

Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код YASKAWA

Рекуперативная мощность

Номинальные токи постоянный\переменный

Заказной код комплекта

Гармонический фильтр

ЭМС фильтр

CIMR-DC4A0005BAA

3,7 кВт

8 А

8 А

D1KIT40005AABAB

B84143G0008R176

B84143A0020R106

CIMR-DC4A0010BAA

7,5 кВт

15 А

16 А

D1KIT40010AABAB

B84143G0016R176

B84143A0020R106

CIMR-DC4A0020BAA

15 кВт

30 А

30 А

D1KIT40020AABAB

B84143G0030R176

B84143A0035R106

CIMR-DC4A0030BAA

22 кВт

45 А

43 А

D1KIT40030AABAB

B84143G0043R176

B84143A0065R106

CIMR-DC4A0040BAA

30 кВт

61 А

58 А

D1KIT40040AABAB

B84143G0058R176

B84143A0065R106

CIMR-DC4A0060BAA

45 кВт

91 А

86 А

D1KIT40060AABAB

B84143G0086R176

B84143B0180S080

CIMR-DC4A0100BAA

75 кВт

152 А

145 А

D1KIT40100AABAB

B84143G0145R176

B84143B0180S080

CIMR-DC4A0130BAA

110 кВт

197 А

210 А

D1KIT40130AABAB

B84143G0210R176

B84143B0400S080

CIMR-DC4A0185BAA

160 кВт

280 А

300 А

D1KIT40185AABAB

B84143G0300R176

B84143B0400S080

CIMR-DC4A0270BAA

220 кВт

409 А

410 А

D1KIT40270AABAB

B84143G0410R176

B84143B1000S080

CIMR-DC4A0370BAA

310 кВт

561 А

560 А

D1KIT40370AABAB

B84143G0560S176

B84143B1000S080

CIMR-DC4A0630BAA

560 кВт

955 А

1040 А

D1KIT40630AABAB

B84143G1140S176

B84143B1600S080
